Etekcity MSR-R500 - Handleiding digitale multimeter

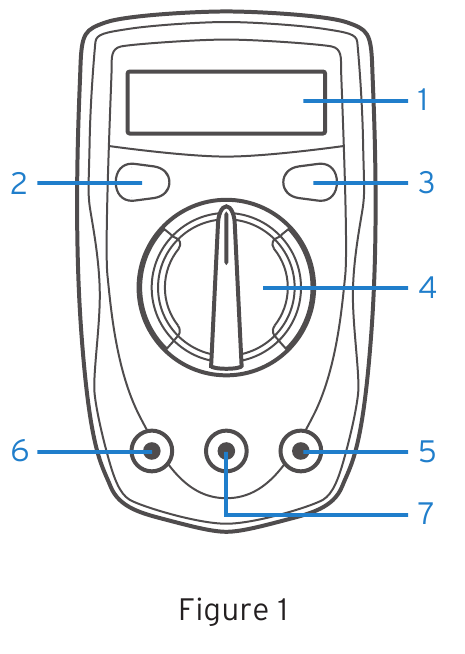

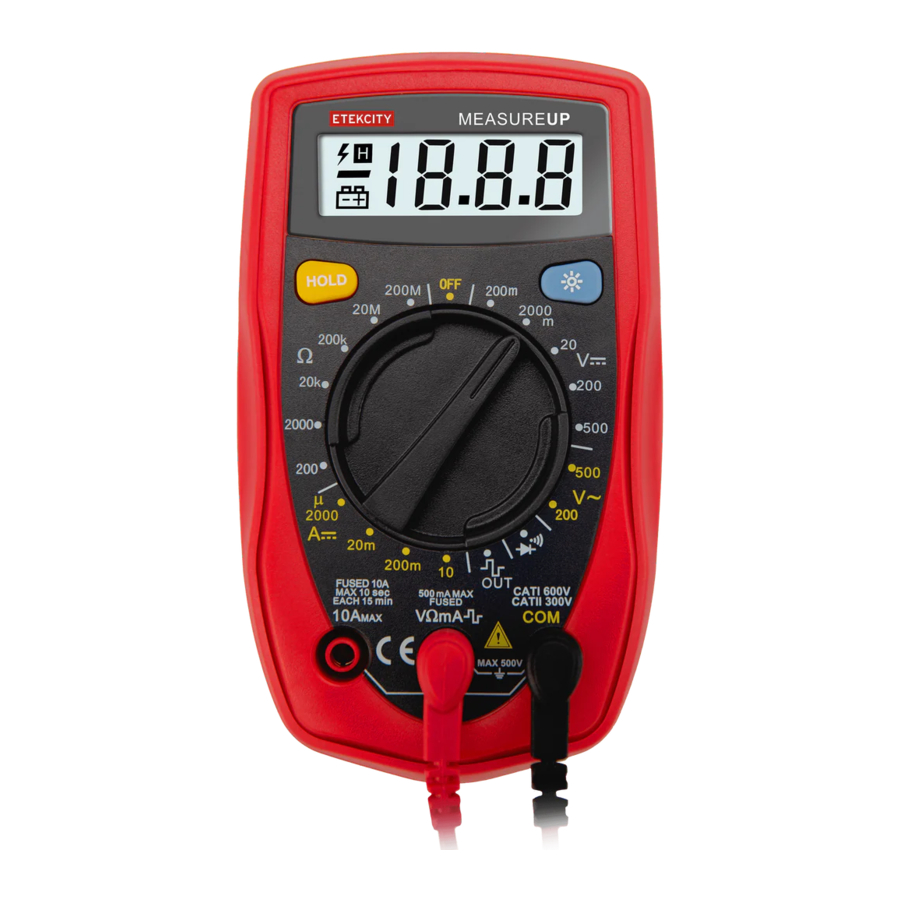

Meterdiagram

1. LCD-scherm
2. HOLD-knop
3. Backlight-knop
4. Draaischakelaar
5. COM-aansluiting
6. 10A-aansluiting
7. Overige aansluitingen

Knopfuncties

Algemene specificaties

Maximale spanning (Inclusief transiënte overspanning) Tussen willekeurige aansluitingen en aarding	500 V rms
Afgezekerde beveiliging voor V mA-ingangsaansluiting	500mA, 250V snelle type, 5x20mm
10A-aansluiting	10A, 250V snelle type, 5x20mm
Bereik	Handmatige bereikinstelling
Maximaal display	1999
Meetsnelheid	Updates 2 ~ 3 keer/seconde
Temperatuur	Gebruik: 0°C ~ 40°C (32°F ~ 104°F) Opslag: -10°C ~ 50°C (14°F ~ 122°F)
Relatieve luchtvochtigheid	75% bij 0°C ~ 30°C < 50% bij 31°C ~ 40°C
Hoogte	Gebruik: <2.000m Opslag: <10.000m
Nauwkeurigheid	(a% uitlezing + b digits) Gegarandeerd voor 1 jaar

Batterijtype: 1 x 9V batterij NEDA 1604 / 6F22 / 006P
Overbelastingsdisplay: 1
Afmetingen: 130 x 73.5 x 35mm
Gewicht: ~156g

DC-spanning

AC-spanning

• Ingangsimpedantie: ca. 5MΩ
• Geeft effectieve waarde van sinusgolf weer (gemiddelde waarde respons)
• Frequentierespons 40Hz ~ 400Hz

DC-stroom

Bereik	Resolutie	Nauwkeurigheid	Overbelastingsbeveiliging
2000µA	1µA	± (1 +2)	500mA, 250V snelle zekering: 5x20mm
20mA	10µA
200mA	100µA	± (1.2 +2)
10A	10mA	± (2 +5)	10A/250V snelle type 5x20mm

Bij 10A-bereik: voor continue meting ≤ 10 seconden en interval niet minder dan 15 minuten

Weerstand

Bereik	Resolutie	Nauwkeurigheid	Overbelastingsbeveiliging
200	0.1	± (0.8 +5)	250V DC of AC
2000	1	± (0.8 +2)
20K	10
200K	100
20M	10K	± (1 +5)
200M	100K	± [5 (uitlezing - 10)+10]

Diodes en continuïteitsmeting

Bereik	Resolutie	Opmerking	Overbelastingsbeveiliging
	1mV	Geeft geschatte voorwaartse spanningsval weer: 0,5v ~ 0,8v	250V DC of AC
	1	Zoemer piept bij < 70

Blokgolfuitgang

Bereik	Illustratie
OUT	Approx. output 50Hz square wave signal. As a simple signal source with 47K resistance output.

• Geen overbelastingsbeveiliging
  Zorg ervoor dat de spanningsuitgang van de gekalibreerde apparatuurniveau minder is dan 10V om schade aan de meter te voorkomen

Meetbewerking

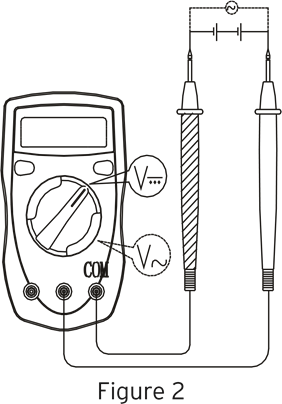

DC-spanningsmeting

DC-spanningsbereiken: 200mV, 2000mV, 20V, 200V, 500V
Ingangsimpedantie: 10MΩ

1. Steek de rode meetleiding in de VΩmA-aansluiting en steek de zwarte meetleiding in de COM-aansluiting.
2. Zet de draaischakelaar op de juiste meting in Vbereik.
3. Sluit de meetleidingen aan op het meetobject. Houd ze op hun plaats tot de resultaten op het display stabiliseren.
4. Wanneer de meting is voltooid, koppelt u de meetleidingen los van het meetobject.

OPMERKING

• Als de spanningswaarde onbekend is, gebruik dan de maximale meetpositie (500V) en verlaag het bereik tot de juiste waarden zijn verkregen.
• De LCD toont "OL" als er sprake is van een overbelasting binnen het geselecteerde bereik. Selecteer een hoger bereik om een correcte waarde te verkrijgen.
• Als de circuitimpedantie kleiner dan of gelijk is aan 10kΩ, is de fout verwaarloosbaar (0,1% of minder).

AC-spanningsmeting
(zie figuur 2)

AC-spanningsbereiken: 200V, 500V
Ingangsimpedantie: 5MΩ

1. Steek de rode meetleiding in de VΩmA-aansluiting en steek de zwarte meetleiding in de COM-aansluiting.
2. Zet de draaischakelaar op de juiste meting in V~ bereik.
3. Sluit de meetleidingen aan op het meetobject. Houd ze op hun plaats tot de resultaten op het display stabiliseren. De weergegeven meetwaarde is de waarde van de sinusgolf (gemiddelde waarderespons).
4. Wanneer de meting is voltooid, koppelt u de meetleidingen los van het meetobject.

OPMERKING

• Als de spanningswaarde onbekend is, gebruik dan de maximale meetpositie (500V) en verlaag het bereik tot de juiste waarden zijn verkregen.
• De LCD toont "OL" als er sprake is van een overbelasting binnen het geselecteerde bereik. Selecteer een hoger bereik om een correcte waarde te verkrijgen.
• Als de circuitimpedantie kleiner dan of gelijk is aan 10kΩ, is de fout verwaarloosbaar (0,1% of minder).

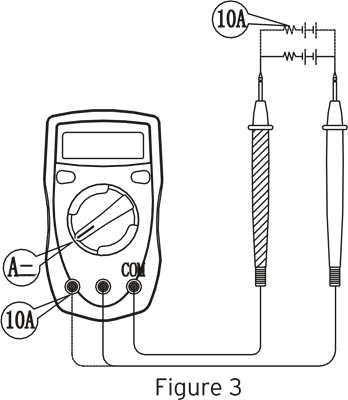

DC-stroommeting

Probeer nooit een stroommeting in het circuit uit te voeren waarbij de spanning tussen de aansluitingen en de aarde hoger is dan 60V. Als de zekering tijdens de meting doorbrandt, kan dit de gebruiker letsel toebrengen en/of het apparaat beschadigen. Gebruik de juiste aansluitingen, functies en bereik voor de meting.
Wanneer de testkabels zijn aangesloten op de stroomaansluitingen, plaats ze dan niet parallel over een circuit.

DC-stroombereiken: 2000μA, 20mA, 200mA, 10A

1. Schakel de stroom naar het circuit uit en ontlaad alle hoogspanningscondensatoren.
2. Steek de rode meetleiding in de VΩmA- of 10A-aansluiting en steek de zwarte meetleiding in de COM-aansluiting.
3. Zet de draaischakelaar op de juiste meting in Abereik.
4. Verbreek het stroompad dat moet worden getest.
5. Sluit de rode meetleiding aan op de meest positieve kant van de onderbreking en de zwarte meetleiding op de meest negatieve kant van de onderbreking.
6. Schakel de stroom naar het circuit in.
7. Wanneer de meting is voltooid, koppelt u de meetleidingen los van het meetobject.

OPMERKING
Als de spanningswaarde onbekend is, gebruik dan de maximale meetpositie (10A) en verlaag het bereik tot de juiste waarden zijn verkregen.

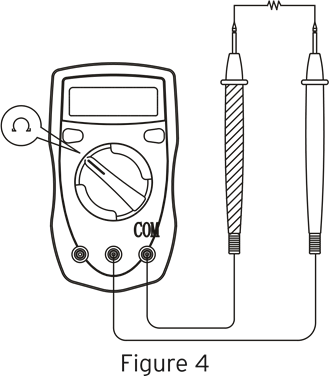

Weerstandsmeting

Weerstandsbereiken: 200Ω, 2000Ω, 20kΩ, 200kΩ, 20MΩ, 200MΩ

1. Steek de rode meetleiding in de VΩmA-aansluiting en steek de zwarte meetleiding in de COM-aansluiting.
2. Zet de draaischakelaar op de juiste meting in Ω bereik.
3. Sluit de meetleidingen aan op het meetobject, de gemeten waarde verschijnt op het display.
4. Wanneer de meting is voltooid, koppelt u de meetleidingen los van het meetobject.

OPMERKING

• De meetleidingen kunnen 0,1Ω tot 0,3Ω fout toevoegen aan de weerstandsmeting. Om nauwkeurige waarden te verkrijgen bij een lage weerstandsmeting (200Ω), sluit u de ingangsaansluitingen vooraf kort en noteert u de verkregen waarde (waarde X). Dit is de extra weerstand van de meetleiding. Gebruik vervolgens de vergelijking: Gemeten weerstandswaarde (Y) - (X) = weerstandsresultaat
• Voor metingen met een hoge weerstand (>1MΩ) kan het enkele seconden duren voordat het meetresultaat stabiliseert.

Diodemeting

Om schade aan de meter en/of het meetobject te voorkomen, dient u de stroom naar het circuit uit te schakelen en alle hoogspanningscondensatoren te ontladen voordat u diodes gebruikt.
Test om diodes, transistors en andere halfgeleidercomponenten te controleren. De diodetest stuurt een stroom door de halfgeleiderovergang en meet vervolgens de spanningsval over de overgang. Een goede siliciumovergang valt tussen 0,5V en 0,8V.

1. Steek de rode meetleiding in de VΩmA-aansluiting en steek de zwarte meetleiding in de COM-aansluiting.
2. Zet de draaischakelaar op de instelling.
3. Voor voorwaartse spanningsvalwaarden op een halfgeleidercomponent plaatst u de rode meetleiding op de anode van de component en de zwarte meetleiding op de kathode van de component. Houd ze op hun plaats tot de resultaten op het display stabiliseren.
4. Wanneer de meting is voltooid, koppelt u de meetleidingen los van het meetobject.

OPMERKING

• In een circuit zou een goede diode nog steeds een voorwaartse spanningsvalwaarde van 0,5V tot 0,8V moeten produceren; de achterwaartse spanningsvalwaarde kan echter variëren, afhankelijk van de weerstand van andere paden tussen de meetpunttips.
• De LCD toont "OL" als het open circuit verkeerd is aangesloten.
• De eenheid van de diode is volt (V), die de positieve aansluitingswaarde van de spanningsval weergeeft.

Continuïteitsmeting

1. Steek de rode meetleiding in de VΩmA-aansluiting en steek de zwarte meetleiding in de COM-aansluiting.
2. Zet de draaischakelaar op de instelling.
3. Sluit de meetleidingen aan op het meetobject.
4. De zoemer klinkt als de weerstand van het circuit lager is dan 70Ω.

OPMERKING
De LCD toont "OL" als het circuit open is.

Blokgolfuitgang

Om schade aan de meter en/of het meetobject te voorkomen, mag u niet toestaan dat uitgangsaansluitingen (rode meetleiding) meer dan 10V overschrijden.

1. Steek de rode meetleiding in de VΩmA-aansluiting en steek de zwarte meetleiding in de COM-aansluiting.
2. Zet de draaischakelaar op de OUT instelling.
3. Sluit de meetleidingen aan op het meetobject. Houd ze op hun plaats tot de resultaten op het display stabiliseren.
4. Wanneer de meting is voltooid, koppelt u de meetleidingen los van het meetobject.

OPMERKING

• De frequentie is ongeveer 50Hz.
• Indien belast tot 1MΩ, is de uitgangs scope hoger dan 3Vpp.

Onderhoud

• Om valse waarden, mogelijke elektrische schokken en/of persoonlijk letsel te voorkomen, vervangt u de batterij zodra de indicator voor een bijna lege batterij op het display verschijnt.
• Om elektrische schokken, vlambogen, persoonlijk letsel en/of schade aan de meter te voorkomen, gebruikt u de gespecificeerde zekering ALLEEN in overeenstemming met de volgende procedure.

Batterij- en zekeringvervanging

1. 1Koppel de meetleidingen los van de ingangsaansluitingen van de meter.
2. Schakel de meter uit
3. Gebruik een schroevendraaier om het batterijcompartiment aan de onderkant van de meter los te schroeven. Schuif het deksel van het batterijcompartiment eraf.
4. Verwijder de gebruikte batterijen uit het batterijcompartiment.
5. Verwijder de zekering door voorzichtig een uiteinde los te wrikken en haal de zekering uit de beugel.
6. Vervang de batterij door een nieuwe 9V-batterij.
7. Installeer vervangende zekeringen met hetzelfde type en dezelfde specificatie: 500mA, 250V snel type, φ5x20mm en 10A, 250V snel type, φ5 x 20mm (zorg ervoor dat de zekering stevig in de beugel is bevestigd).
8. Plaats het deksel van het compartiment terug en installeer de schroef stevig opnieuw.

Veilig en correct gebruik

Meet DC- en AC-spanning, stroom, diode- en hoorbare continuïteit en weerstand met het gemak van één enkel hulpmiddel met ingebouwde overbelastingsbeveiliging.

OM HET RISICO OP ELEKTRISCHE SCHOKKEN OF BESCHADIGING VAN DE MULTIMETER OF ANDERE APPARATUUR TE VOORKOMEN, SLUIT U DE MULTIMETER NIET AAN OP INGANGAANSLUITINGEN DIE MEER DAN 500V KUNNEN OVERSCHRIJDEN.
Lees alle instructies in deze handleiding. Het niet naleven van de instructies in de handleiding en/of het gebruik van het apparaat op andere manieren dan die in de handleiding worden vermeld, kan leiden tot ernstig letsel, brand en/of elektrische schokken. De persoon die verantwoordelijk is voor deze apparatuur moet ervoor zorgen dat alle gebruikers de aanwijzingen begrijpen en zich eraan houden.
Deze meter voldoet aan de norm IEC61010: in vervuilingsgraad 2, overspanningscategorie (CAT I 600V, CAT II 300V) en dubbele isolatie.
CAT I: Signaalniveau, speciale apparatuur of onderdelen van apparatuur, telecommunicatie, elektronisch, enz.
CAT II: Lokaal niveau, apparaat, DRAAGBARE APPARATUUR enz., met kleinere transiënte overspanningen dan CAT III.

Veiligheidsprocedures

• Zorg ervoor dat u alle instructies in deze handleiding leest, begrijpt en naleeft.
• Zorg ervoor dat de meetkabels in een veilige staat verkeren. Houd apparatuur uit de buurt van vochtige of natte omgevingen.
• Gebruik de meter NIET als deze beschadigd is of als de behuizing (of een deel van de behuizing) is verwijderd. Zoek naar scheuren of ontbrekend plastic. Controleer de isolatie rond de connectoren voor gebruik.
• Gebruik de apparatuur NIET in natte omgevingen.
• Verwijder de meetprobes van het meetobject voordat u de instellingen of meetfuncties op de multimeter wijzigt.
• Sluit de multimeter NIET aan op spanningen die hoger kunnen zijn dan 500 V.
• Meet GEEN spanningen wanneer de meter is ingesteld op het meten van weerstand (Ω).
• Gebruik altijd zekeringen van het juiste type, zoals gespecificeerd in de instructies, om letsel, elektrische schokken of brandgevaar te voorkomen.
• Gebruik de meter NIET in de buurt van explosief gas, damp of stof.
• Houd bij het bedienen van de meetprobes uw vingers achter de vingerbeschermers.
• Sluit bij het maken van elektrische verbindingen eerst de gemeenschappelijke meetkabel (zwart) aan voordat u de actieve meetkabel (rood) aansluit. Koppel bij het loskoppelen eerst de actieve meetkabel (rood) los voordat u de gemeenschappelijke meetkabel (zwart) loskoppelt.
• Verwijder altijd de meetkabels voordat u de batterij in de multimeter vervangt of het batterijcompartiment opent.
• Inspecteer de staat van de meetkabels en de multimeter op eventuele schade voordat u de meter gebruikt. Repareer of vervang eventuele schade voor gebruik.
• Controleer de werking van de meter door een bekende spanning te meten voor en na het gebruik van de meter.
• Wijzig de instellingen op de draaischakelaar NIET terwijl de meetkabels een stroombron meten.
• Wees uiterst voorzichtig bij het uitvoeren van metingen als de spanningen hoger zijn dan 25 VAC rms of 35 VDC. Deze spanningen worden beschouwd als een schokgevaar.
• Gebruik de meter NIET met de batterijklep verwijderd of de behuizing open.
• Verwijder de deksel NIET en open de behuizing van de meter NIET zonder deze eerst van de hoofdstroombron te verwijderen.
• Laat kinderen dit apparaat NIET bedienen.
• GEBRUIK een 9V DC-batterij bij het vervangen van de batterij in het apparaat.
• Zorg ervoor dat u de batterij onder de juiste polariteit plaatst die in het apparaat is aangegeven.
• Gebruik GEEN lekkende batterijen.
• Gooi oude batterijen NIET in het vuur.
• Verlopen of beschadigde batterijen kunnen bij contact met de huid cauterisatie veroorzaken. Gebruik daarom altijd geschikte handschoenen ter bescherming in dergelijke gevallen.
• Schakel de stroom van het circuit uit en ontlaad alle hoogspanningscondensatoren voordat u weerstand, continuïteit, diodes of capaciteit test.
• Controleer, voordat u stroom meet, de zekeringen van de meter en schakel de stroom naar het circuit uit voordat u de meter op het circuit aansluit.
• Als het apparaat langere tijd niet wordt gebruikt, verwijder dan de batterij voor opslag.

	AC of DC		Batterij bijna leeg
	AC-stroom		Diode
	DC-stroom		Zekering
	Aarding		Continuïteitstest
	Dubbel geïsoleerd		Waarschuwing

Klantenservice

Als u problemen ondervindt of vragen hebt over uw nieuwe product, neem dan contact op met onze behulpzame klantenservice.
Etekcity Corporation 1202 N Miller St., Suite A Anaheim, CA 92806
Gratis nummer: (855) 686-3835 E-mail: support@etekcity.com
Ondersteuningstijden ma - vr, 9:00 - 17:00 PST/PDT
*Houd uw orderbevestigingsnummer gereed voordat u contact opneemt met de klantenservice.
