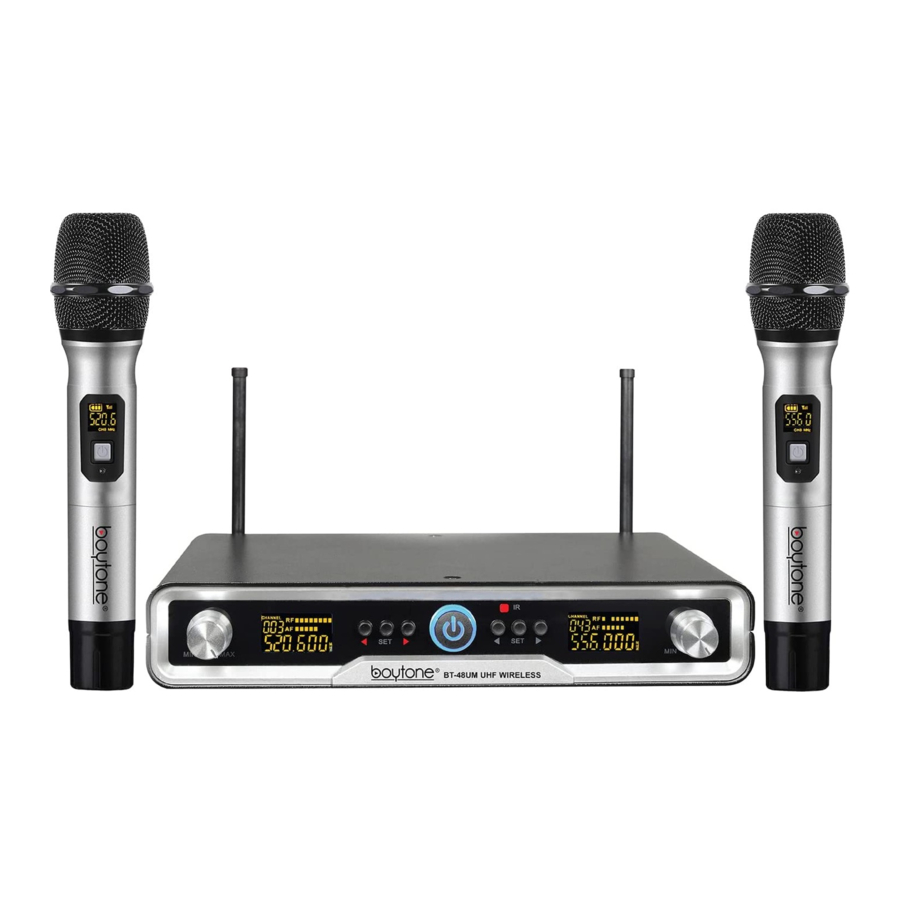

boytone BT-48UM - Handleiding microfoonsysteem

Inhoud

Onderdelenlijst

Voordat u uw draadloze microfoon installeert, zijn hier een paar dingen die u moet doen/weten:
Ontvanger
Handmicrofoon
DC-stroomadapter
1/4" male naar male kabel
AA-batterij
Gebruikershandleiding

*Zorg ervoor dat u de originele verpakking bewaart voor het geval dat opnieuw verzenden nodig is.

Aandachtspunten

  1. Controleer of de lokale spanning overeenkomt met de bedrijfsspanning van de ontvanger (een verkeerde selectie kan leiden tot het doorbranden van de ontvanger)
  2. Demonteer de machine niet zelf. Neem voor interne reparaties contact op met de lokale distributeur of een erkend servicecentrum.
  3. Als de machine lange tijd niet wordt gebruikt, koppel dan de stekker van de ontvanger los.
  4. Laad uw batterijen niet op, tenzij de batterijen oplaadbaar zijn.

Reinigen

Zorg ervoor dat de stroom is losgekoppeld voordat u de machine schoonmaakt of repareert. De machine kan worden schoongemaakt met een zachte doek met water. Droog de machine af met een droge doek en laat deze 15 minuten aan de lucht drogen.
Gebruik geen vluchtige benzine, verdunningsmiddelen of andere chemicaliën om de machine schoon te maken, anders wordt het oppervlak beschadigd.

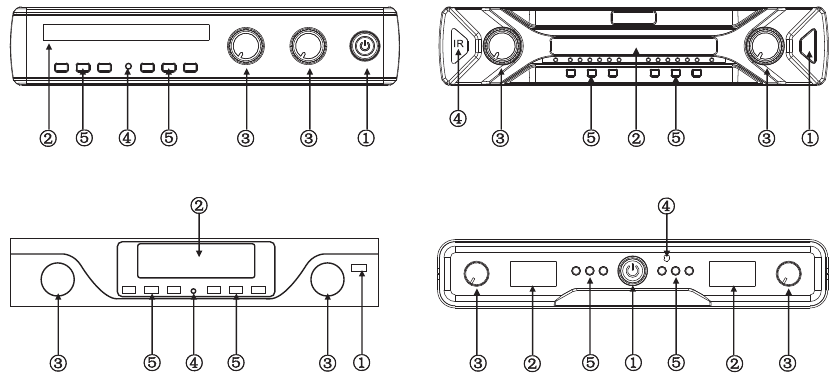

Voorpaneel ontvanger

Voorpaneel ontvanger

  1. Aan/uit-schakelaar: in- of uitschakelen
  2. Display: toont allerlei soorten informatie (zoals groep, signaal, frequentie en RF, AF enz.)
  3. Volumeregeling
  4. IR-venster
  5. Menuknop: van links naar rechts, IR-synchronisatie, linkerknop, SET (INSTELLEN)-knop, rechterknop

Achterpaneel ontvanger

Achterpaneel ontvanger

  1. Antenne
  2. Gebalanceerde audio-uitgang
  3. Mix out
  4. DC-ingang: 12-15V

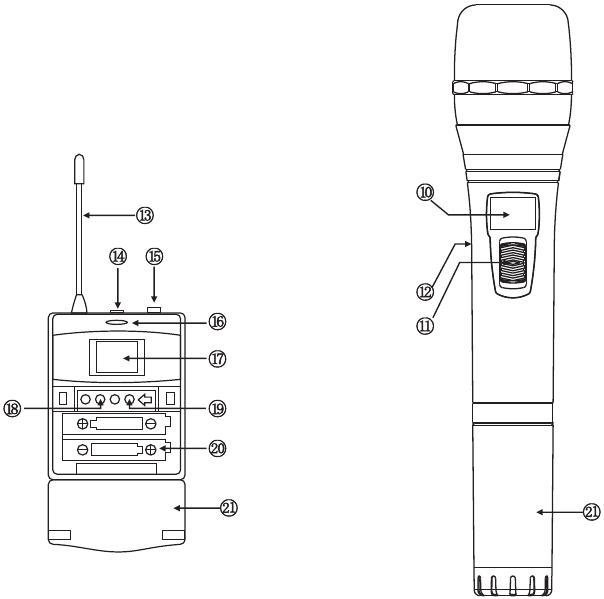

Zenders

Zenders

  1. LCD-scherm
  2. Aan/uit-schakelaar
  3. IR-venster
  4. Antenne
  5. Aan/uit-schakelaar: druk 2-3 seconden op de knop om in te schakelen, de LED-lampjes gaan branden. Druk nogmaals 2-3 seconden om uit te schakelen.
  6. Audio-ingangsinterface.
  7. LED-indicator: brandt bij inschakelen. Knippert bij laag vermogen.
  8. LCD-scherm: frequentie in formatie weergeven.
  9. Instelknopset: de SET (INSTELLEN)-knop bevindt zich in het midden. Raak deze aan om het volumemenu te openen en aan te passen. Raak de linker- en rechterknop aan om aan te passen.
  10. Infrarood gegevens ontvangen venster: ontvangen data verzonden signaal.
  11. Batterijopslag.
  12. Batterijklep.

Functiebeschrijvingen

  1. Selecteer de frequentie: druk op de SET (INSTELLEN)-knop, wanneer FRE knippert, druk op de rechter- of linkerknop om deze aan te passen
  2. Kies het kanaal: druk in het menu Selecteer de frequentie op de SET (INSTELLEN)-knop, CH knippert, druk ondertussen op de rechter- of linkerknop om het kanaal te kiezen.
  3. IR-synchronisatie: druk op de IR-knop om de IR-data te verzenden

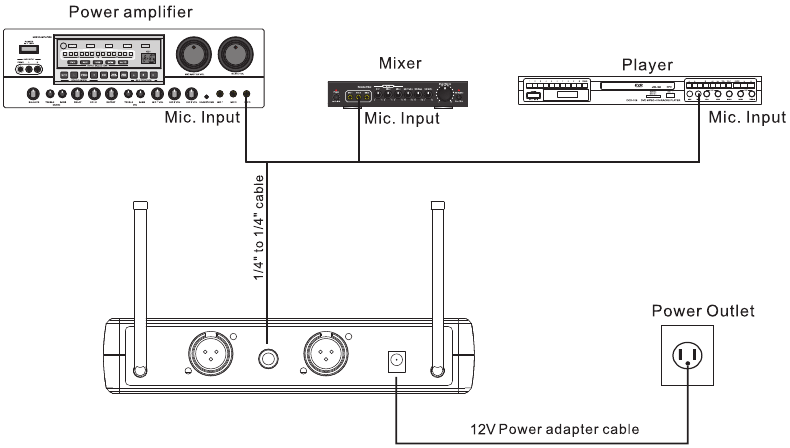

Installatie

Installatie

  1. Contact met 12-15V 1000mA DC-adapter.
  2. Sluit het ene uiteinde van een 1/4" NAAR 1/4" KABEL aan op de ONGEBALANCEERDE AUDIO-UITGANG (MIX) van de ontvanger en het andere uiteinde op een karaoke-mixer, karaoke-speler of karaoke-eindversterker 1/4" microfooningang. Als u de GEBALANCEERDE AUDIO-UITGANG gebruikt, gebruik dan een XLR-naar-XLR-kabel of XLR-naar-1/4"-kabel.
  3. Schroef de handgreep van de microfoon los (tegen de klok in) om te controleren of er batterijen in zitten. Zo niet, plaats dan de batterijen in de microfoons met de negatieve en positieve kant van de batterij overeenkomend met de negatieve en positieve kant van de microfoon. Schroef de microfoonhandgreep terug.

Aangesloten

  1. De voeding is aangesloten op de voedingsingang van de ontvanger. De ingangsspanning van de stroomadapter moet overeenkomen met de lokale voedingsspecificaties.
  2. XLR gebalanceerde uitgang en 6,3 mm ongebalanceerde uitgang op het achterpaneel van de ontvanger, op basis van de behoefte om te worden aangesloten.

Probleemoplossing

Als u problemen ondervindt met de bediening of vermoedt dat er iets mis is met het apparaat, raadpleeg dan de onderstaande lijst met probleemoplossingen om te zien of het probleem het gevolg is van een onjuiste bediening in plaats van een storing in de apparatuur.

Probleem Mogelijke oorzaak Oplossing

Ontvanger: geen geluid en geen lampjes
  • De aan/uit-knop staat in de OFF-stand
  • DC-voeding is niet aangesloten
  • Slechte verbinding van DC-voeding
  • Hoe schakel ik tussen verschillende kanalen?
  • Zet de aan/uit-knop aan
  • Sluit de DC-voeding aan
  • Controleer of de DC-voeding los zit.
  • Zie Functiebeschrijvingen voor details.

Microfoon: geen geluid en lampjes aan
  • De zender is buiten bereik
  • Microfoonschakelaar staat uit of is gedempt
  • Microfoonvolume is omlaag gedraaid
  • Batterijen in de microfoon zijn niet correct geïnstalleerd
  • De antenne is niet volledig functioneel.
  • De ontvanger is niet aangesloten op een versterker, mixer of karaoke-speler
  • Bedien de machine binnen het effectieve bereik
  • Zet de microfoonschakelaar aan (groen lampje geeft dit aan)
  • Zet het microfoonvolume van de ontvanger aan
  • Plaats de batterijen opnieuw. Zorg ervoor dat de positieve en negatieve kant correct zijn geïnstalleerd
  • Probeer de hoek van de antenne te veranderen
  • Sluit de 1/4 naar 1/4 kabel van de ontvanger aan op een microfooningang (mixer, speler, enz.). Zie Installatie voor details

Vervormd geluid en feedback
  • De twee microfoons staan te dicht bij elkaar
  • Batterijen bijna leeg in microfoon
  • Microfoonvolume staat te hoog
  • Vervorming door andere elektrische golven
  • Scheid de microfoon verder
  • Vervang de batterijen
  • Verlaag het volume van de microfoon
  • Verplaats de ontvanger weg van elektrische apparatuur

Batterijen
  • Batterijen zijn slecht of geen stroom
  • Vervang de batterijen.

Functies

  • Microfoon- en ontvangerkanalen automatisch synchroniseren via infrarood
  • Twee microfoons met hoge densiteit en LCD-indicatoren
  • Technologie voor ruisonderdrukking
  • Uni-directioneel oplaadbaar batterijontwerp
  • Geschikt voor middelgrote en kleine podia, karaokehallen en home entertainment enz.

Specificaties

Ontvanger

  • Draagfrequentiebereik: UHF 470-608MHz 470-608MHz
  • Draagfrequentiestabiliteit: 10PPM
  • Gevoeligheid: -105dB @ sinad=12dB
  • S/N-verhouding: >105dB
  • T.H.D.: <0.5% @ 1KHz
  • Beeldonderdrukking: 85 dB typisch
  • Valse onderdrukking: 75 dB typisch
  • Frequentierespons: 40Hz~18KHz
  • Werkafstand: >200 voet
  • AF-uitgangsimpedantie: 2.2KΩ
  • Max. uitgangsniveau: Balance: 0-400mv, Unbalance: 0-200mv
  • Display: LCD
  • Voeding: Externe DC-voeding, 1A, 12~15V DC
  • Uitgangsconnector: XLR gebalanceerde socket, Ongebalanceerd TRs 6,35 mm-socket

Zender

  • Zendervermogen: 30mW
  • Valse emissie: <40dB(met drager)
  • Display: LCD
  • Batterijspanning: 1.5V x 2
  • Batterijduur: 6-8 uur
