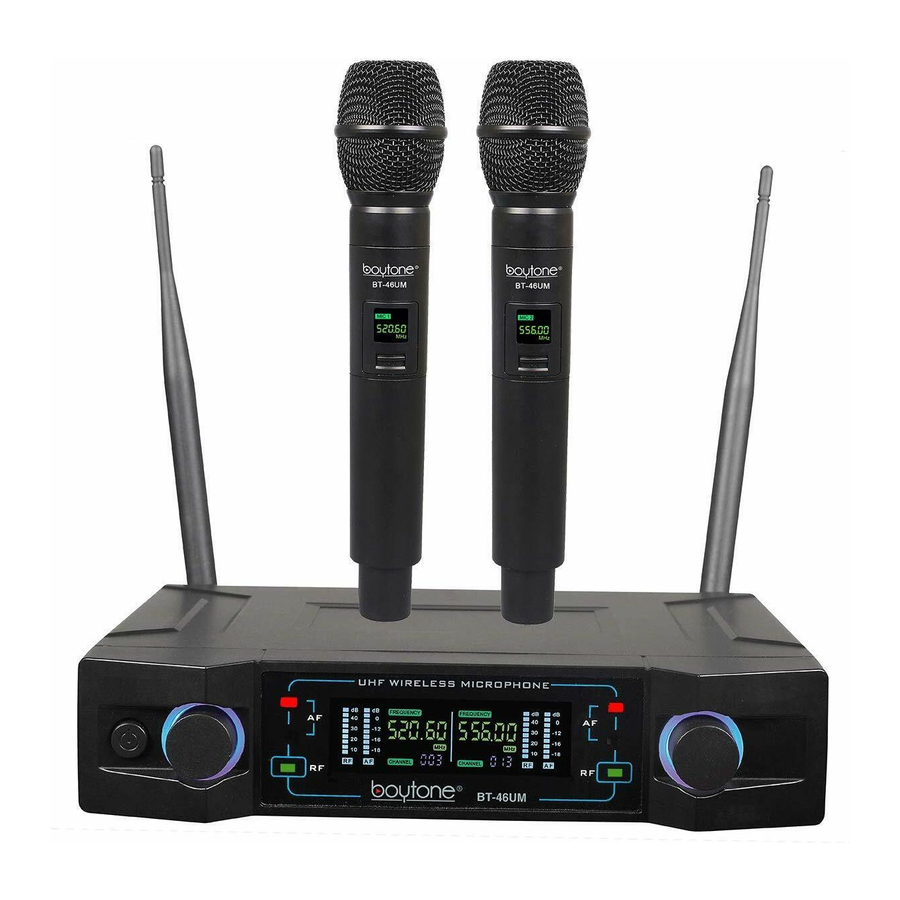

boytone BT-46UM - Handleiding microfoonsysteem

Onderdelen checklist

Voordat u uw draadloze microfoon installeert, zijn hier een paar dingen die u moet doen/weten:
Ontvanger
Handmicrofoon
DC-voedingsadapter
1/4" male-naar-male-kabel
AA-batterij
Gebruikershandleiding
*Zorg ervoor dat u de originele verpakking bewaart voor het geval dat opnieuw verzenden nodig is.

Zaken die aandacht nodig hebben

1. Controleer of de lokale spanning overeenkomt met de bedrijfsspanning van de ontvanger
   (Een verkeerde selectie kan leiden tot het doorbranden van de ontvanger)
2. Demonteer de machine niet zelf. Neem voor interne reparaties contact op met de plaatselijke distributeur of het geaccepteerde servicecentrum.
3. Wanneer de machine voor een lange tijd niet wordt gebruikt, dient u de stekker van de ontvanger los te koppelen.
4. Laad uw batterijen niet op, tenzij de batterijen oplaadbaar zijn.

Reinigen

Zorg ervoor dat de stroom is losgekoppeld voordat u de machine reinigt of repareert. De machine kan worden gereinigd met een zachte doek met water. Droog de machine met een droge doek en laat hem 15 minuten aan de lucht drogen.
Gebruik geen vluchtige benzine, verdunningsmiddelen of andere chemicaliën om de machine te reinigen, anders raakt het oppervlak beschadigd.

Ontvanger

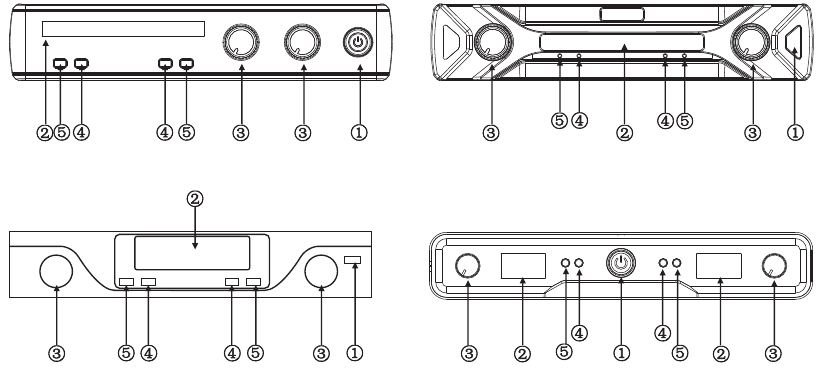

Voorpaneel

1. Aan/uit-schakelaar: inschakelen of uitschakelen
2. Displaypaneel: toont allerlei soorten informatie (zoals groep, signaal, frequentie en RF, AF enz.)
3. Volumeregeling
4. AF
5. RF

Achterpaneel

6. Antenne
7. Gebalanceerde audio-uitgang
8. Mix out
9. DC-ingang: 12V DC

Zenders

10. LCD scherm
11. Aan/uit-schakelaar
12. Antenne
13. Power Switch (Aan/uit-schakelaar): Houd de knop 2-3 seconden ingedrukt om in te schakelen, de LED brandt. Druk nogmaals 2-3 seconden om uit te schakelen.
14. Audio Input Interface (Audio-ingangsinterface).
15. LED Indicator (LED-indicator): Brandt wanneer ingeschakeld. Knippert bij een laag vermogen.
16. LCD Display (LCD-scherm): Display voor frequentie-informatie.
17. Battery Store (Batterijopslag).
18. Battery Cover (Batterijklep).

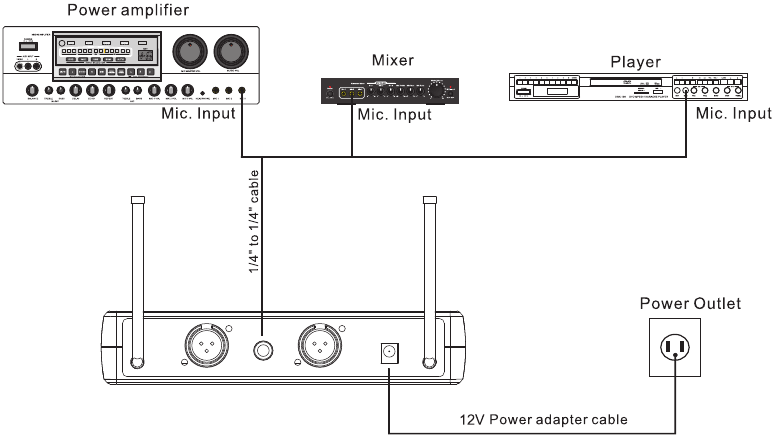

Installatie

1. Contact met 12V 1000mA DC-adapter.
2. Sluit het ene uiteinde van een 1/4" NAAR 1/4" KABEL aan op de UNBALANCE AUDIO OUTPUT (MIX) (ongebalanceerde audio-uitgang (mix)) van de ontvanger en het andere uiteinde op een karaoke-mixer, karaoke-speler of karaoke-eindversterker 1/4" microfooningang. Als u de BALANCE AUDIO OUTPUT (gebalanceerde audio-uitgang) gebruikt, gebruik dan een XLR-naar-XLR-kabel of een XLR-naar-1/4"-kabel.
3. Draai het deksel van de microfoon los (tegen de klok in) om te controleren of er batterijen in zitten. Zo niet, plaats dan de batterijen in de microfoons waarbij de negatieve en positieve uiteinden van de batterij overeenkomen met de negatieve en positieve uiteinden van de microfoon.
   Schroef de microfoongreep weer vast.

Aangesloten

1. De stroomtoevoer is aangesloten op de stroomingang van de ontvanger. De ingangsspanning van de voedingsadapter moet overeenkomen met de plaatselijke stroomspecificaties.
2. XLR gebalanceerde uitgang en 6,3 mm ongebalanceerde uitgang op het achterpaneel van de ontvanger, afhankelijk van de behoefte om aan te sluiten.

Probleemoplossing

Als u problemen heeft met de bediening of vermoedt dat er iets mis is met het apparaat, raadpleeg dan de onderstaande lijst met probleemoplossingen om te zien of het probleem het gevolg is van een onjuiste bediening in plaats van een storing aan de apparatuur.

Functies en specificaties

Functies:

• Twee hoge densitieve microfoons met LCD-indicatoren
• Technologie voor ruisonderdrukking
• Geschikt voor middelgrote en kleine podia, karaokezalen en thuisentertainment enz.

Specificaties

Ontvanger

• Carrier Wave Frequency Range: UHF 470-608MHz
• Carrier Wave Stability: 10PPM
• Sensitivity: -105dB @ sinad = 12 dB
• S/N Ratio: > 105dB
• T.H.D.: < 0.5% @ 1KHz
• Image Rejection: 85 dB typical
• Spurious Rejection: 75 dB typical
• Frequency Responses: 40Hz—18KHz
• Working Distance: > 200 feet
• AF Output Impedance: 2.2K Q
• Max. Output Level: Balance: 0-400mv, Unbalance: 0-200mv
• Display: LCD
• Power Supply: External DC Power Supply, 1A, 12V DC
• Output Connector: XLR Balanced Socket, Unbalance TRs 6.35mm Socket

Zender

• Transmitter Power: 30mW
• Spurious Emission: < 40dB (with carrier)
• Display: LCD
• Battery Voltage: 1.5V X 2PCS
• Battery Life: 6-8 hours

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download boytone BT-46UM - Handleiding microfoonsysteem
