ProBreeze PB-H16 - Handleiding infraroodverwarming

SPECIFICATIE

Let op: Houd altijd een minimale veiligheidsafstand van 100 cm aan voor de verwarming. Plaats geen objecten, inclusief meubels en kleding, in de buurt van de verwarming.

INSTALLATIE

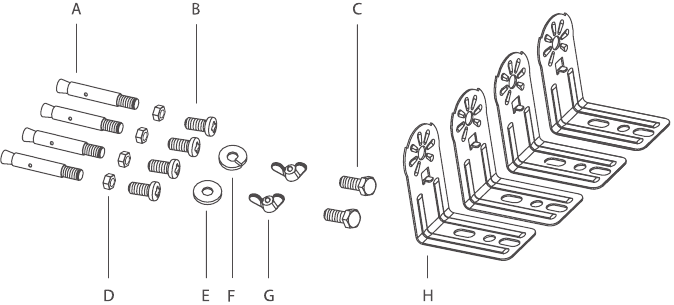

GELEVERDE ONDERDELEN

Controleer of u alle onderdelen in de lijst hebt. Ga niet verder met het installeren en monteren van de verwarming als er onderdelen ontbreken.

1. 4 stuks explosiebouten (M6*60 mm)
2. 4 stuks kruiskopschroeven met zeskant (M6*10 mm)
3. 2 stuks zeskantschroeven (M6*12 mm)
4. 4 stuks zeskantmoeren (M6)
5. 8 stuks platte ringen (M6)
6. 8 stuks veerringen (M5)
7. 2 stuks vleugelmoeren (M6)
8. 4 stuks L-vormige beugels

BENODIGDE APPARATUUR

Opmerking: sommige apparatuur kan variëren op basis van de montageruimte

• Kruiskopschroevendraaier
• 8 mm steeksleutel
• 10 mm steeksleutel
• Boor & steenboor (diameter 8 mm).
• Ladder
• Hamer
• Pen of marker
• Liniaal

INSTALLATIE & EERSTE GEBRUIK

Geschatte montagetijd: 30 minuten
Batterijen: 2 x AAA-batterijen vereist. Niet inbegrepen.
IP 65-goedgekeurd bij gebruik met een IP65-geclassificeerde socket.

Controleer bij het boren in muren altijd of er geen verborgen kabels of leidingen aanwezig zijn. Zorg ervoor dat de gebruikte schroeven en pluggen geschikt zijn om de te installeren eenheid te ondersteunen. Als u het niet zeker weet, wordt het aanbevolen om contact op te nemen met een geschikte gekwalificeerde vakman.

Zet de verwarming buiten op of in een grote open ruimte, uit de buurt van obstakels zoals boomtakken.

Zorg ervoor dat de verwarming niet naar het plafond of ontvlambare stoffen is gericht.

OPMERKING: er kunnen twee donkere punten verschijnen op het oppervlak van de verwarmingselementen tijdens de eerste paar minuten nadat de verwarming is ingeschakeld. Dit is normaal en heeft geen invloed op de prestaties van de verwarming.

MONTAGE-INSTRUCTIES

• De verwarming moet altijd horizontaal worden geïnstalleerd, waarbij alleen de meegeleverde montagebeugels worden gebruikt.
• Zorg ervoor dat de voedingskabel goed is gemonteerd en dat deze de reflector op de verwarming niet raakt.
• Zorg ervoor dat de voedingskabel niet voor de verwarming hangt terwijl deze in werking is.
• De voedingskabel kan met plastic kabelbinders aan de metalen montagebeugel achter de verwarming worden bevestigd.

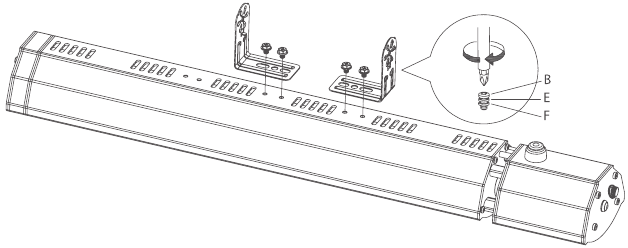

HOE DE EENHEID TE MONTEREN

1. Sluit 2 L-beugels (H) aan op de verwarming zoals weergegeven. Doe dit met een kruiskopschroevendraaier met 4 onderdelen van B, E & F (zie de afgebeelde volgorde).

2. Sluit met de overgebleven L-beugels (H) explosiebouten aan zoals weergegeven. Dit kan met de hand worden gedaan, met behulp van componenten (A, D, E, F).

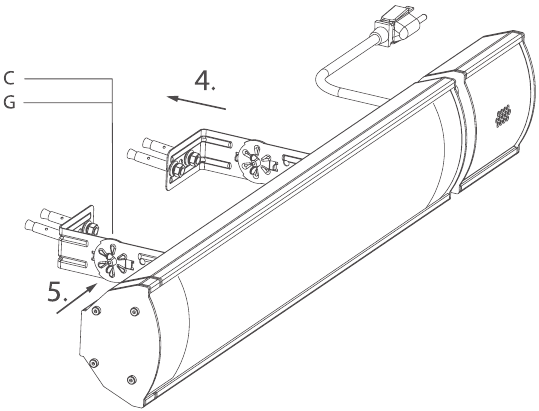

HOE AAN DE MUUR/HET PLAFOND TE BEVESTIGEN

1. Meet op de L-vormige beugels (H) met een liniaal de afstand tussen het paar gaten dat u wilt gebruiken.
2. Markeer met een pen dezelfde afstand waar u gaat boren (bepaal vooraf de gatdiepte).
3. Boor gaten met een boormachine en een 8 mm steenboor.
   ZORG ERVOOR DAT ER GEEN KABELS OF LEIDINGEN ACHTER DE MUUR ZITTEN.
4. Plaats explosiebouten in de muur en draai moer D vast. Draai elke moer afzonderlijk een klein beetje vast totdat de eenheid stevig is verankerd.
5. Verbind de verwarming bevestigde L-beugels met de explosiebout L-beugels (in de muur gemonteerd) met behulp van componenten C & G zoals weergegeven. Gebruik indien nodig een 10 mm steeksleutel.

WERKINGSHOEK

MUURHOEK

• Richt de verwarming niet in een hoek van 90° naar het plafond.

• Richt de verwarming alleen naar beneden in een maximale hoek van 135°, zie hieronder.


PLAFONDHOEK

• Richt de verwarming niet in een hoek van 90° naar de muren.
• Richt de ventilator niet recht naar beneden in een hoek van 180°. Richt de ventilator alleen in een hoek van 135°.

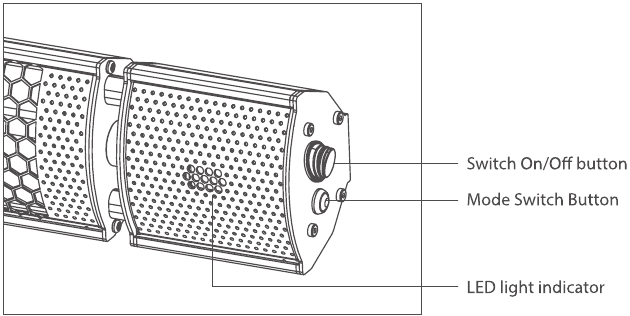

GEBRUIKSAANWIJZING

• Aan/uit-knop - Om de verwarming in te schakelen, drukt u de tuimelschakelaar in de stand Aan.
• Modusschakelaar - Druk op de modusknop om te schakelen tussen drie verschillende modi. Voor elke modus licht de led-indicator een andere kleur op:
• Rood: De verwarming staat in de stand-bymodus.
• Groen: De verwarming staat in de lage warmtestand.
• Blauw: De verwarming staat in de hoge warmtestand.
• Afstandsbediening


OPMERKING: Zorg ervoor dat de tuimelschakelaar op "AAN" staat voordat u de afstandsbediening gebruikt.

REINIGING/ONDERHOUD EN OPSLAG

Schakel de kachel altijd uit, trek de stekker uit het stopcontact en laat het apparaat volledig afkoelen voordat u het hanteert of reinigt. Laat de kachel 2 uur (120 minuten) afkoelen voordat u hem schoonmaakt.

Zorg ervoor dat er geen water of andere vloeistoffen in de kachel terechtkomen, omdat dit brand en/of een elektrisch gevaar kan veroorzaken.

Gebruik geen schurende schoonmaakmiddelen of oplosmiddelen, omdat dit de kachel beschadigt.

De lamp in de kachel kan niet worden vervangen. Probeer de kachel niet te verwijderen of te demonteren.

• Reinig de buitenkant van de kachel door deze af te vegen met een zachte, vochtige doek. Droog de kachel met een zachte, schone doek.
• Reinig de ventilatieopeningen van de kachel met een stofzuiger, gebruikmakend van het borstelopzetstuk om stofophoping te voorkomen.
• Om uw product buiten het seizoen op te bergen, raden we aan de originele of een doos van vergelijkbare grootte te gebruiken.
• Knik of wikkel het netsnoer en de stekker niet rond het apparaat, omdat dit de isolatie kan verzwakken of splijten, vooral waar het het apparaat binnengaat.
• Bewaar de kachel op een veilige, schone en droge plaats wanneer deze niet in gebruik is.

VEILIGHEIDSINSTRUCTIES

Om het risico op elektrische schokken, brand of letsel aan personen te voorkomen, moet u er altijd voor zorgen dat de kachel is losgekoppeld van het stopcontact voordat u deze installeert, verplaatst, onderhoudt of schoonmaakt.

Deze kachel is uitsluitend bedoeld voor huishoudelijk gebruik buitenshuis. Gebruik deze kachel niet binnenshuis.

De kachelkop bereikt tijdens het gebruik hoge temperaturen. Raak de kachelkop niet aan tijdens gebruik. Houd er rekening mee dat de kachelkop na gebruik enige tijd heet blijft. Er moet bijzondere aandacht worden besteed aan de aanwezigheid van kinderen en kwetsbare personen.

•
  Gebruik deze kachel alleen zoals beschreven in deze handleiding. Elk ander gebruik dat niet door de fabrikant wordt aanbevolen, kan brand, elektrische schokken of letsel aan personen veroorzaken.
• Het apparaat mag niet worden gebruikt door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen.
• De kachel moet op een minimale hoogte van 1,8 m (180 cm) van de vloer worden geïnstalleerd en een vrije ruimte van 40 cm (400 mm) van het dak/plafond hebben.
• Er moet altijd een minimale veiligheidsafstand van 100 cm voor de kachel worden aangehouden.
• Deze kachel moet voor gebruik stevig aan een muur worden bevestigd met behulp van de meegeleverde accessoires.
• Kinderen moeten onder toezicht staan om te voorkomen dat ze met het apparaat spelen.
• Kinderen jonger dan 3 jaar moeten uit de buurt worden gehouden, tenzij ze voortdurend onder toezicht staan.
• Laat kinderen niet alleen of zonder toezicht achter in de ruimte waar het apparaat in gebruik is.
• Reiniging en gebruikersonderhoud mogen niet door kinderen worden uitgevoerd, tenzij ze voortdurend onder toezicht staan.
• Bedek de kachel niet en gebruik deze kachel niet om kleding of andere stoffen te drogen of te verwarmen.
• Vermijd om direct onder de kachel te zitten.
• Deze kachel moet worden aangesloten op een stopcontact dat gemakkelijk zichtbaar en bereikbaar is.
• Gebruik deze kachel niet op een plaats waar bijtende of vluchtige lucht aanwezig is, d.w.z. stof, stoom, gas, enz.
• De kachel mag niet direct onder een stopcontact worden geplaatst.
• Dompel niet onder in water en gebruik deze kachel niet in de buurt van water of in de directe omgeving van een bad, douche, sauna of zwembad.
• Laat de kachel nooit onbeheerd achter tijdens gebruik. Schakel de kachel altijd uit en trek de stekker uit het stopcontact wanneer deze niet in gebruik is.
• Plaats deze kachel niet in de buurt van ontvlambare materialen, oppervlakken of stoffen. Houd brandbare materialen, zoals meubels, kussens, beddengoed, papier, kleding en gordijnen op minstens 1 meter afstand van de kachel.
• Gebruik de kachel in een goed geventileerde ruimte.
• Schakel de kachel altijd uit, trek de stekker uit het stopcontact en laat het apparaat volledig afkoelen voordat u het hanteert of schoonmaakt.
•
  Steek nooit vingers of metalen voorwerpen in de ventilatieopeningen en openingen van de kachel, omdat dit een elektrische schok, brand kan veroorzaken of de kachel kan beschadigen.
• Om overbelasting van het circuit te voorkomen bij gebruik van deze kachel, mag u geen andere kachel met een hoog wattage op hetzelfde elektrische circuit gebruiken.
• Steek de stekker van de kachel altijd rechtstreeks in een stopcontact. Vermijd indien mogelijk het gebruik van verlengsnoeren, omdat deze oververhit kunnen raken en brandgevaar kunnen veroorzaken.
• Gebruik dit apparaat niet met een externe programmeur, timer of enig ander apparaat dat het apparaat automatisch zou inschakelen, tenzij dit al door de fabrikant in het apparaat is ingebouwd.
• Knik of wikkel het netsnoer en de stekker niet om het apparaat, omdat dit de isolatie kan verzwakken of splijten, vooral waar het het apparaat binnenkomt.
• Zorg ervoor dat de netvoedingskabel volledig is uitgerold voor gebruik en plaats deze zo dat deze geen contact maakt met enig onderdeel van het apparaat.
• Trek niet aan de netvoedingskabel. Verplaats, draag of hang het apparaat nooit aan de netvoedingskabel.
• Gebruik het apparaat niet met verwijderde veiligheidskappen.
• Zorg ervoor dat het netsnoer zo is geplaatst dat er niet op wordt getrapt, er niet over wordt gestruikeld of anderszins wordt blootgesteld aan schade of spanning.
• Gebruik het apparaat niet als er tekenen zijn van schade aan het apparaat, het netsnoer of een van de accessoires.
• Als het voedingssnoer beschadigd is, moet het worden vervangen door de fabrikant, diens servicevertegenwoordiger of een soortgelijk gekwalificeerd persoon om gevaar te voorkomen.
• Probeer geen elektrische of mechanische elementen in het apparaat te repareren of af te stellen. Dit kan onveilig zijn en maakt uw garantie ongeldig.
• Zorg ervoor dat de netspanning (inclusief spanning, frequentie en vermogen) overeenkomt met het typeplaatje van het apparaat.
• Gebruik het apparaat niet in de buurt van benzine, verf, ontvlambare gassen, ovens of andere verwarmingsbronnen.
• Gebruik de kachel niet binnenshuis of voor zware, commerciële of industriële toepassingen. Het apparaat is niet veilig voor gebruik op bouwplaatsen, in kassen, schuren of stallen waar brandbaar stof aanwezig is.

OPMERKING: Test na ontvangst van het product de functie voordat u het aan de muur monteert.
