Whynter BOR-326FS - Handleiding buitenkoelkast

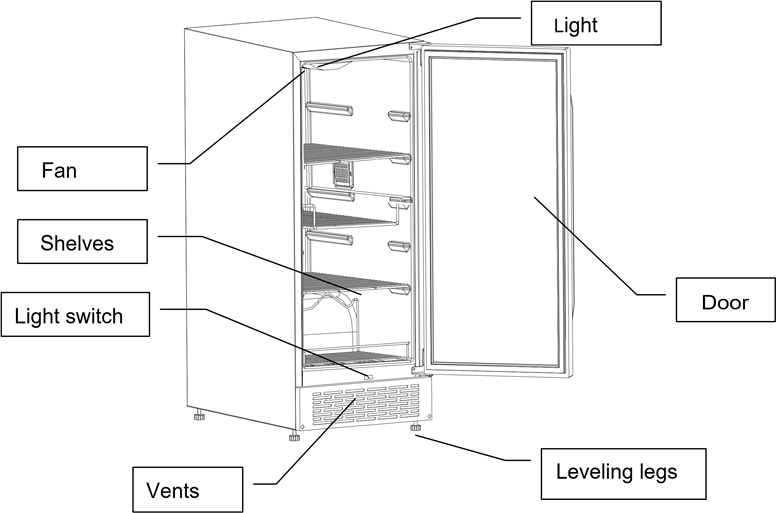

ONDERDELEN EN FUNCTIES

SPECIFICATIES

ENERGIEBESPARINGSTIPS

• Plaats het apparaat niet naast een verwarmingsrooster, een fornuis of in direct zonlicht.
• Houd de deur zoveel mogelijk gesloten, vooral bij warm, vochtig weer.
• Dek voedsel af om vochtophoping in het apparaat te verminderen.

INSTALLATIE

Installatietypen

Deze koelkast is ontworpen voor vrijstaande, verzonken of ingebouwde installatie. In alle gevallen moet er voldoende ventilatie en toegang zijn voor service. Installeer of gebruik het apparaat nooit in een afgesloten ruimte, zoals een gesloten kast.

Vrijstaande installatie

Met een vrijstaande installatie kunt u de koelkast overal plaatsen waar u maar wilt. U moet de vermelde instructies voor

1. Elektrische vereisten
2. Locatievereisten van de koelkast

Ingebouwde installatie

Als deze installatiemethode wordt gekozen, is het nog steeds noodzakelijk om voldoende ventilatieruimte rondom het apparaat te laten (zorg ervoor dat er ten minste wat ventilatieruimte is voor de achterkant van het apparaat). De volgende aanvullende punten moeten in acht worden genomen.

Verpakkingsmateriaal verwijderen en reinigen

Verwijder geen permanente instructielabels of het datalabel op uw koelkast.

• Verwijder de buiten- en binnenverpakking. Gebruik een zachte, droge doek om de buitenkant van de koelkast grondig af te vegen. Gebruik een schone doek die is bevochtigd met lauw water om de binnenkant van de koelkast af te vegen.
• Er moet vrijelijk lucht voor de koelkast kunnen circuleren. Vermijd het plaatsen van het apparaat in de buurt van een warmte- of vochtbron of in direct zonlicht. Direct zonlicht kan de afwerking beïnvloeden en nabijgelegen warmtebronnen veroorzaken een hoger elektriciteitsverbruik.
• Installeer de buitenkoelkast in een goed geventileerde ruimte waar de omgevingstemperatuur hoger is dan 25 °F en lager dan 100 °F.
• Deze buitenkoelkast is ontworpen om vrijstaand of ingebouwd te zijn. Het heeft gemotoriseerde ventilatoren aan de achterkant van het apparaat die de door de compressor gegenereerde warmte van de compressor afvoeren en door de voorkant van het apparaat leiden, waardoor de ventilatieopeningen aan de voorkant vrij blijven. Als het apparaat is ingebouwd, laat dan een minimale speling van 1/4" aan de zijkanten, 1/2" aan de achterkant en 1" aan de bovenkant toe.

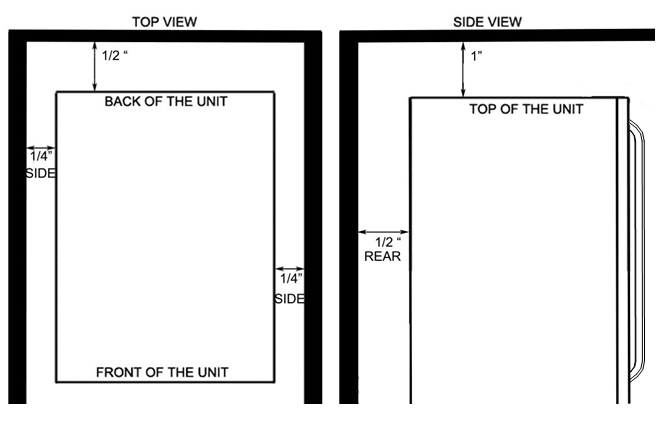

Locatievereisten

INSTALLATIE-CLEARANCES: (Unit weergegeven in een gesloten opstelling)

Opmerking: Het temperatuurbereik voor deze koeler is geoptimaliseerd voor buitenopslag van dranken. Bederfelijke voedingsmiddelen vereisen mogelijk een andere opslagomgeving

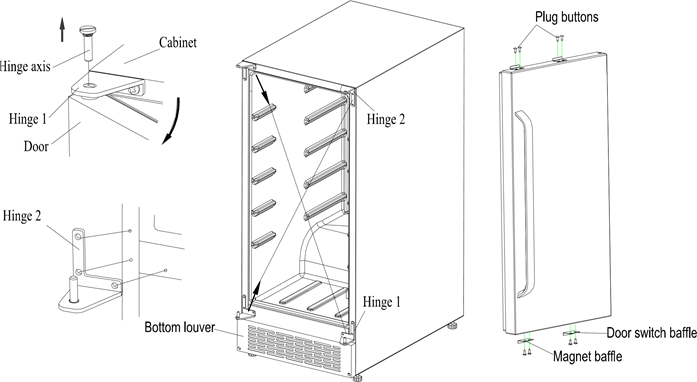

De draairichting van de deur omkeren

Benodigde gereedschappen: Platte schroevendraaier, kruiskopschroevendraaier

Voordat u begint, moet u de koelkast loskoppelen van het stopcontact of de stroom uitschakelen.

De deur van de scharnieren verwijderen

1. Gebruik een platte schroevendraaier om de scharnieras van scharnier 1 te scheiden.
2. Open de deur ongeveer 20°. Til de deur van het onderste scharnier 2 en zet de deur opzij.
3. Gebruik een platte schroevendraaier om de vier plugknoppen uit de schroefgaten op de deur te verwijderen.
4. Gebruik een kruiskopschroevendraaier om de magneetplaat en de deurschakelaarplaat te verwijderen. Plaats ze aan de andere kant aan de bovenkant van de deur.
5. Duw de vier plugknoppen in de reserve schroefgaten.

De deur terugplaatsen op de scharnieren

1. Gebruik een platte schroevendraaier om de plugknoppen te verwijderen uit de schroefgaten tegenover de deurscharnieren, boven en onder.
2. Vervang de scharnieras op deurscharnier 1 en draai deze stevig vast. Verwijder deurscharnier 1 en plaats deze aan de andere onderkant.
3. Verwijder deurscharnier 2 en plaats deze aan de andere bovenkant. Scheid de as van scharnier 2 en zet deze opzij.
4. Houd de handgreep uit de buurt van de scharnierzijde. Lijn de deur uit op het onderste scharnier 1 en vervang de as op het scharnier 2. Draai deze stevig vast.
5. Duw de plugknoppen in de originele schroefgaten.

De koelkast waterpas zetten

Het is belangrijk dat de koelkast waterpas staat om goed te kunnen werken. Deze kan worden verhoogd of verlaagd door aan de vier poten aan de onderkant van de machine te draaien. We raden aan om een waterpas te gebruiken om de machine te controleren.

1. Plaats een waterpas bovenop het product om te controleren of de koelkast van voor naar achter en van links naar rechts waterpas staat.
2. Pas de hoogte van de voeten als volgt aan:
   • Draai de nivelleervoeten naar rechts om die kant van de koelkast te laten zakken
   • Draai de nivelleervoeten naar links om die kant van de koelkast te verhogen

ELEKTRISCHE VEREISTEN

Gevaar voor elektrische schokken
Voor uw persoonlijke veiligheid moet dit apparaat goed worden geaard. In het geval van een elektrische kortsluiting vermindert aarding het risico op schokken door een ontsnappingsdraad voor de elektrische stroom te bieden. Dit apparaat is uitgerust met een snoer met een aardingsdraad met een aardingsstekker. De stekker moet in een stopcontact worden gestoken dat goed is geaard en geïnstalleerd. De aardingsdraad kan niet worden aangesloten op een gasleiding, verwarmingsleiding, waterleiding, telefoonlijn of bliksemafleider. Het kan niet worden vervangen door de nuldraad van enkelfasige stroom. Naast de aardingsdraad is ook een elektrische lekstroomonderbreker vereist. Raadpleeg een gekwalificeerde elektricien als u deze aardingsinstructies niet volledig begrijpt.

VERWIJDER IN GEEN GEVAL DE DERDE (AARDE) PIN VAN HET STROOMSCHNOER.

Als installatie op een vochtige locatie onvermijdelijk is, laat dan een elektricien een aardlekschakelaar (GFCI) installeren. Als er geen GFCI is geïnstalleerd, kan dit leiden tot een elektrische schok.

Voordat u uw koelkast naar de definitieve locatie verplaatst, is het belangrijk om ervoor te zorgen dat u de juiste elektrische aansluiting hebt:

• Een standaard elektrische voeding (115V, 60Hz, 15A), correct geaard in overeenstemming met de National Electrical Code en lokale codes en verordeningen, is vereist.
• Het wordt aanbevolen om een afzonderlijk circuit te voorzien dat alleen uw koelkast bedient. Gebruik stopcontacten die niet kunnen worden uitgeschakeld met een schakelaar of trekketting.
• De grootte van de zekering (of stroomonderbreker) moet 15 ampère zijn.

Gebruik geen verlengsnoer
Vermijd het gebruik van een verlengsnoer vanwege mogelijke veiligheidsrisico's onder bepaalde omstandigheden.

BEDIENINGSINSTRUCTIES

Steek de stekker van de koelkast pas 24 uur nadat het apparaat is geplaatst in het stopcontact. Als u dit niet doet, kan dit ertoe leiden dat het apparaat niet goed werkt.

Deze koelkast heeft een draaiknop voor temperatuurregeling (thermostaat) in het apparaat die is gemarkeerd met de instellingen OFF-COLD-COLDEST in volgorde van toenemende kou. Bovendien maakt dit model gebruik van een verwarmingselement in de kast en is het ontworpen voor buitengebruik.

Opmerking: Om overmatige belasting van de compressor te voorkomen, mag u het apparaat niet langer dan een uur per keer op de instelling COLDEST laten staan.

Het apparaat inschakelen

De koelkast schakelt automatisch in wanneer deze wordt aangesloten. Wanneer de luchttemperatuur lager is dan 40°F, volgt u deze procedure om de compressor te stoppen:

1. Draai de temperatuurregelknop (thermostaat) naar de instelling COLD.
2. Blijf de bedieningsknop tegen de klok in draaien naar de instelling OFF. De compressor stopt met werken en de verwarming wordt automatisch ingeschakeld om de temperatuur op een geschikt niveau te houden.
   • Als de omgevingstemperatuur hoger is dan 40ºF, draait u de thermostaat naar het bereik tussen COLD en COLDEST om voedsel te koelen.
   • Als de omgevingstemperatuur lager is dan 30°F, gebruik het apparaat dan niet om iets op te slaan.
   • Als u de stekker van de koelkast uit het stopcontact haalt of de stroom per ongeluk wordt uitgeschakeld, wacht dan 8 minuten voordat u hem opnieuw start of weer in het stopcontact steekt. Het zal niet goed werken in minder dan 8 minuten.

Temperatuurinstelling

Zet de thermostaat in eerste instantie op het midden tussen de instellingen COLD en COLDEST. De compressor zal een paar uur continu draaien totdat de temperatuur in het apparaat stabiel is. Daarna werkt de compressor normaal (d.w.z. schakelt periodiek in en uit).

Wanneer het apparaat voor de eerste keer wordt gebruikt, wordt aanbevolen om geen voedsel in het apparaat te plaatsen totdat de compressor normaal draait.

Als u de thermostaat met de klok mee verstelt, gaat de compressor langer draaien met een kortere stoptijd van de compressor en wordt de temperatuur in het apparaat kouder. De instelling moet worden aangepast aan de omgevingsomstandigheden en de gewenste temperatuur. De compressor zal na elke regeling een tijdje draaien voordat een stabiele temperatuur wordt bereikt.

Opmerking: Koude lucht daalt en warme lucht stijgt, en er zal een kleine temperatuurvariatie zijn van de onderkant van het apparaat naar de bovenkant. De temperatuur aan de onderkant van het apparaat zal altijd iets kouder zijn.

De interne verlichting bedienen

Dit apparaat heeft een interne verlichting om het u gemakkelijker te maken om het voedsel te zien dat u hebt opgeslagen.
Wanneer de deur open is, is het licht aan en wanneer deze gesloten is, is het licht uit.

Schappen

De draadroosters in uw koelkast zijn verchroomd, zodat ze niet roesten. Het apparaat heeft 3 verstelbare verchroomde platte draadroosters en een draadmand voor het vasthouden van blikjes en flessen dranken zoals bier, water en frisdrank. Deze rekken zijn verwijderbaar en omkeerbaar. Om een rek eruit te halen, verwijdert u alle blikjes of flessen uit het rek en trekt u het eruit totdat het stopt. Til vervolgens de voorkant van het rek op en verwijder het uit het apparaat.

Normale geluiden

Uw nieuwe koelkast kan geluiden maken die u niet kent. Harde oppervlakken zoals de vloer, muren kunnen de geluiden luider laten lijken dan ze in werkelijkheid zijn. Het volgende beschrijft de soorten geluiden die nieuw voor u kunnen zijn en wat ze kunnen veroorzaken.

• Rammelende geluiden kunnen afkomstig zijn van de stroom koelmiddel of de waterleiding, items die bovenop de koelkast zijn opgeslagen, kunnen ook geluiden maken.
• De zeer efficiënte compressor kan een pulserend of hoog geluid maken.
• Water dat van de verdamper naar de waterbak stroomt, kan een spattend geluid maken.
• U kunt horen dat er lucht over de condensor wordt geforceerd door de condensorventilator.

VERZORGING EN ONDERHOUD

Voordat u begint met reinigings- en onderhoudswerkzaamheden, moet u ervoor zorgen dat de stroomkabel van het apparaat is losgekoppeld en de waterleiding is afgesloten.

De buitenkant reinigen

Haal de stekker van uw koelkast uit het stopcontact. Reinig de buitenkant met een doek die is bevochtigd met warm zeepsop. Droog grondig af met een zachte doek. Gebruik alleen warm zeepsop om de deurpakking schoon te maken. Gebruik nooit agressieve reinigingsmiddelen of schuursponsjes om een onderdeel van uw apparaat schoon te maken.

De binnenkant reinigen

Verwijder alle voedingsmiddelen, plus schappen en mand. Was de schappen en de mand in een milde wasmiddeloplossing en droog ze af met een zachte doek. Was de binnenkant met gewoon water en een baking soda-oplossing (ongeveer twee eetlepels baking soda op een liter water). Spoel en droog vervolgens. Gebruik geen reinigingsmiddelen zoals zeep, wasmiddelen, schuurpoeder of spuitreinigers die geuren in de koelkast kunnen veroorzaken.

PROBLEEMOPLOSSING

Veel voorkomende koelkastproblemen zijn gemakkelijk op te lossen. Probeer de onderstaande suggesties voor probleemoplossing om te zien of de problemen kunnen worden opgelost voordat u contact moet opnemen met de serviceafdeling.

VEILIGHEIDSMAATREGELEN

OM HET RISICO OP BRAND, ELEKTRISCHE SCHOKKEN OF LETSEL TE VERMINDEREN BIJ HET GEBRUIK VAN UW BUITENKOELKAST, MOET U DEZE BASISVOORZORGSMAATREGELEN IN ACHT NEMEN:

• Alle reparaties, demontage en modificaties mogen alleen worden uitgevoerd door gekwalificeerde technici. Als u dit zelf probeert, kan dit leiden tot brand, storingen of letsel.
• Spat nooit direct water op het product en was het niet met water zonder de stekker uit het stopcontact te halen, omdat dit kortsluiting kan veroorzaken. In een regenachtige omgeving wordt een waterdichte hoes aanbevolen.
• Stop nooit ontvlambare of vluchtige stoffen in het apparaat, omdat dit kan leiden tot explosie en brand.
• Beschadig, wijzig, buig, rek, draai of bundel het netsnoer niet te veel. Het plaatsen van zware voorwerpen op het netsnoer of het vastbinden ervan kan ook het snoer beschadigen, wat mogelijk kan leiden tot een elektrische schok of brand.
• Gebruik een speciaal stopcontact. Gebruik geen verlengsnoer of stekkerdoos, omdat dit kan leiden tot elektrische schokken, oververhitting en brand.
• Gebruik nooit ontvlambare spuitbussen of laat ontvlambare stoffen in de buurt van het apparaat staan. Vonken van elektrische schakelaars kunnen leiden tot explosie of brand. Als er een brandbaar gas in de buurt van het apparaat aanwezig is, sluit dan de gasbron af en open de ramen en deuren om het gas te laten verdwijnen. Om een explosie te voorkomen, mag u de stekker niet uit het stopcontact trekken of het apparaat uitschakelen.
• Het stopcontact moet goed geaard zijn. De aardingsdraad mag niet worden aangesloten op een gasleiding, verwarmingsbuis, waterleiding, telefoonlijn of bliksemafleider. Deze mag niet worden vervangen door de nuldraad van enkelfasige stroom. Naast de aardingsdraad is ook een aardlekschakelaar vereist.
• Als installatie op een vochtige plaats onvermijdelijk is, laat dan een elektricien een aardlekschakelaar (GFCI) installeren. Als er geen GFCI is geïnstalleerd, kan dit leiden tot een elektrische schok.
• Klim nooit op het apparaat. Het apparaat kan omvallen of vallen en materiële schade of persoonlijk letsel veroorzaken.
• Koppel de stekker van het netsnoer los van het stopcontact voordat u het apparaat verplaatst en zorg ervoor dat het netsnoer tijdens het transport niet beschadigd raakt. Een beschadigd netsnoer kan leiden tot een elektrische schok en/of brand.
• Trek de stekker nooit uit het stopcontact door aan het netsnoer te trekken. Pak altijd de stekker stevig vast en trek hem recht uit het stopcontact. Aan het snoer trekken kan leiden tot draadbreuk, wat mogelijk kan leiden tot oververhitting en brand.
• Repareer of vervang elk snoer dat is gerafeld. Gebruik geen snoer met scheuren of slijtage over de hele lengte.

Lees alle instructies voordat u dit apparaat gebruikt. Neem bij het gebruik van dit apparaat altijd elementaire veiligheidsmaatregelen in acht, waaronder de volgende:

• Dit apparaat moet correct worden geïnstalleerd in overeenstemming met de installatie-instructies voordat het wordt gebruikt. Zie de aardingsinstructies in het gedeelte Installatie.
• Dit model kan zowel ingebouwd als vrijstaand worden gebruikt. Ingebouwde apparaten ventileren aan de onderkant en de luchtstroom aan de voorkant van deze opening mag niet worden belemmerd.
• Installeer het apparaat op een plaats waar de vloer stevig genoeg is om de belasting van het apparaat te dragen. Als de vloer niet stevig genoeg is of de installatie niet correct wordt uitgevoerd, kan het apparaat omvallen en persoonlijk letsel veroorzaken. Als het apparaat op een standaard wordt geplaatst, moet het voorvlak zich 7,5 cm of meer achter de rand van de standaard bevinden om te voorkomen dat het apparaat tijdens normaal gebruik per ongeluk omvalt.
• In een regenachtige of besneeuwde omgeving wordt een waterdichte hoes aanbevolen.
• Plaats nooit zware voorwerpen of voorwerpen met water op het apparaat. Voorwerpen kunnen vallen en letsel veroorzaken en gemorst water kan de isolatie van elektrische componenten aantasten en leiden tot een elektrische schok.
• Koppel het apparaat los als het zich abnormaal gedraagt en sluit het pas weer aan als de situatie is verholpen.
• Trek de stekker eruit voordat u onderhoud aan het apparaat uitvoert om elektrische schokken te voorkomen.
• Trek nooit de stekker eruit als uw handen nat zijn!
• Dit apparaat is niet bedoeld voor de opslag van medicijnen of chemische reagentia.
• Houd verpakkingsmaterialen uit de buurt van kinderen.
• Condenswater van de verdamper stroomt via een gat in de bodem van het opslagcompartiment naar een lekbak aan de achterkant van het apparaat op de compressor. De warmte die van de compressor wordt overgedragen, verdampt al het water dat zich in de bak heeft verzameld. Zorg ervoor dat het afvoergat in de bodem van het apparaat vrij en onbelemmerd is.
• Verwijder tijdens lange afwezigheid de inhoud van het apparaat, trek de stekker uit het stopcontact, maak het apparaat schoon en laat de deur iets open om mogelijke vorming van condensatie, schimmel of geuren te voorkomen. Gebruik een hoes om het apparaat te beschermen en de levensduur te verlengen.
• Laat de demontage en verwijdering van het apparaat over aan gekwalificeerde deskundigen.

Risico op beknelling van kinderen. Voordat u uw oude koelkast weggooit:

• verwijder de deuren
• laat de planken op hun plaats, zodat kinderen er niet gemakkelijk in kunnen klimmen.

Neem voor service of informatie contact op met Whynter LLC via e-mail op
service@whynter.com
of bel 866-WHYNTER.
www.Whynter.com
