Whynter BR-130SB - Handleiding drankkoelkast

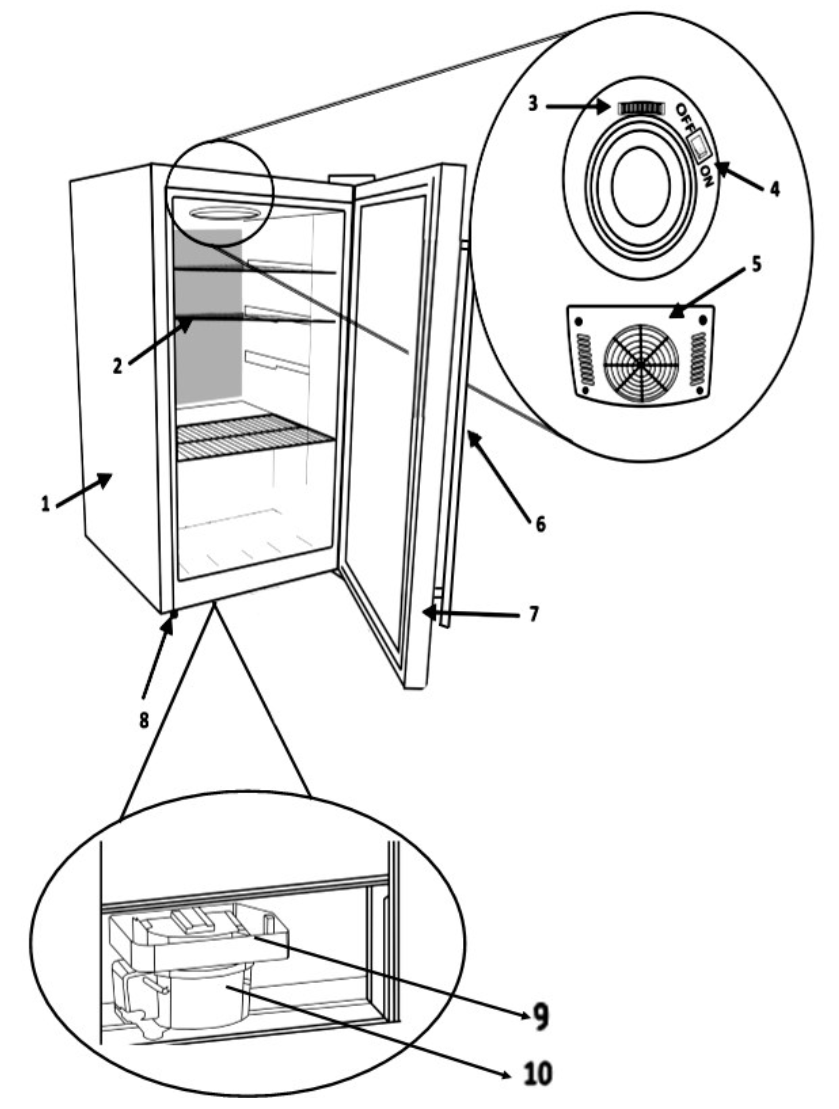

Onderdelen

1. Kast
2. Legplanken
3. Temperatuurregeling
4. Lichtschakelaar
5. Interne ventilator
6. Deurgreep
7. Deurkozijn
8. Stelpoten (1 groot en 1 klein)
9. Lekbak (achter)
10. Compressor (achter)

Kenmerken en technische gegevens

• Capaciteit: 120 standaard blikjes van 35 cl
• Roestvrijstalen glazen deur met strakke zwarte kast
• Mechanische temperatuurregeling met temperatuurbereik van hoog 30ºF - midden 60ºF
• Zachte interne ledverlichting met aan/uit-schakelaar
• Omkeerbare deur
• Vrijstaande opstelling
• Krachtige compressor koeling
• Interne ventilatorgeforceerde circulatie voor een gelijkmatige temperatuurverdeling in de kast
• Aantal legplanken: 5 uitschuifbare draadlegplanken
  • Bovenste legplank: capaciteit van 15 blikjes
  • Tweede legplank: capaciteit van 15 blikjes
  • Derde legplank: capaciteit van 15 blikjes
  • Vierde legplank: capaciteit van 25 blikjes
  • Vijfde legplank: capaciteit van 25 blikjes
  • Onderkant: capaciteit van 25 blikjes
• ETL-gecertificeerd

TECHNISCHE GEGEVENS

Installatie

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Om het risico op brand, elektrische schokken of letsel bij het gebruik van uw apparaat te verminderen, dient u de volgende basisvoorzorgsmaatregelen te volgen:

• Lees alle instructies voordat u het apparaat gebruikt.
•
  of

  Een lege drankkoelkast kan gevaarlijk zijn voor kinderen of kleine huisdieren. Als u de drankkoelkast weggooit, verwijder dan de rubberen afdichtingen, vergrendelingen, deksels of de volledige deur van uw ongebruikte apparaat, of neem andere maatregelen om ervoor te zorgen dat de drankkoelkast onschadelijk is.
• Laat kinderen het apparaat nooit bedienen, ermee spelen of erin kruipen.
• Reinig onderdelen van het apparaat nooit met ontvlambare vloeistoffen of agressieve chemicaliën. De dampen kunnen brandgevaar of een explosie veroorzaken.
• Bewaar of gebruik geen benzine of andere ontvlambare dampen en vloeistoffen in de buurt van dit of enig ander apparaat. De dampen kunnen brandgevaar of een explosie veroorzaken.

INSTALLATIE-INSTRUCTIES
VOORDAT U UW APPARAAT GEBRUIKT

• Verwijder de buiten- en binnenverpakking.
• Laat het apparaat ongeveer 4 uur rechtop staan voordat u het op de stroombron aansluit. Dit vermindert de kans op een storing in het koelsysteem als gevolg van behandeling tijdens transport.
• Reinig het binnenoppervlak met lauw water met een zachte doek.

INSTALLATIE VAN UW APPARAAT

• Het apparaat is ontworpen voor vrijstaande installatie.
•
  Bewaar of installeer het apparaat niet buitenshuis.
•
  Dit apparaat is ontworpen voor het opslaan en koelen van dranken of wijnen. Bewaar geen bederfelijk voedsel, medicijnen of andere medische producten.
• Plaats uw apparaat op een harde en vlakke vloer die sterk genoeg is om het te dragen wanneer het volledig is geladen.
• Om uw apparaat waterpas te zetten, past u indien nodig de stelpoten aan de onderkant van het apparaat aan.
• Er wordt een ruimte van ten minste 127 mm tussen de achterkant en de zijkanten van het apparaat aanbevolen, waardoor de juiste luchtcirculatie mogelijk is om de compressor en condensor te koelen.
• We raden af ​​om het apparaat op tapijt te installeren.
• Installeer het apparaat niet in de buurt van een oven of een andere warmtebron. Direct zonlicht kan de acrylcoating aantasten en warmtebronnen kunnen het elektriciteitsverbruik verhogen. Voor de beste prestaties mag u het apparaat niet achter een kastdeur installeren of het basisrooster blokkeren. Extreme koude omgevingstemperaturen kunnen er ook voor zorgen dat het apparaat niet goed werkt.
• Vermijd het plaatsen van het apparaat in een ruimte die kan worden blootgesteld aan overmatige vochtigheid.
• Sluit het apparaat aan op een exclusief, geaard stopcontact. Knip of verwijder in geen geval de derde (aarde) stekker van het netsnoer. Alle vragen over stroom en/of aarding dienen te worden gericht aan een gekwalificeerde elektricien of een erkend servicecentrum.

INSTALLATIELOCATIE
Uw drankkoelkast moet handig worden geplaatst voor dagelijks gebruik in een droge, goed geventileerde ruimte. Installeer het apparaat niet op een plaats waar de temperatuur lager is dan 15,5 °C of hoger dan 32 °C, omdat het dan geen goede temperaturen kan handhaven. Zorg ervoor dat u uw drankkoelkast installeert op een vloer die sterk genoeg is om hem te dragen wanneer hij volledig is geladen.

VRIJSTAANDE INSTALLATIE
Met een vrijstaande installatie kunt u de drankkoelkast op elke gewenste plaats installeren, op voorwaarde dat de vereiste vrije ruimte rondom het apparaat wordt gerespecteerd. In elke omgeving moet er voldoende ventilatie en toegang zijn voor service. Installeer of gebruik het apparaat nooit in een afgesloten ruimte, zoals een gesloten kast. Er wordt een ruimte van ten minste 127 mm tussen de achterkant en de zijkanten van het apparaat aanbevolen, waardoor de juiste luchtcirculatie mogelijk is om de compressor en condensor te koelen.

ELEKTRISCHE AANSLUITING

Onjuist gebruik van de geaarde stekker kan leiden tot het risico van een elektrische schok. Als het netsnoer beschadigd is, laat het dan vervangen door een gekwalificeerde elektricien of neem contact op met de serviceafdeling van Whynter.
Dit apparaat vereist een standaard 115/120 Volt AC ~/60Hz elektrisch geaard stopcontact met drie polen. Laat het stopcontact en het circuit controleren door een gekwalificeerde elektricien om er zeker van te zijn dat het stopcontact goed geaard is. Het snoer moet achter het apparaat worden vastgemaakt en niet bloot of bungelend worden achtergelaten om onbedoeld letsel te voorkomen.
Het apparaat moet altijd worden aangesloten op een eigen stopcontact met een spanning die overeenkomt met het typeplaatje op het apparaat. Dit zorgt voor de beste prestaties en voorkomt ook overbelasting van de huisbedrading, wat brandgevaar kan veroorzaken door oververhitting. Trek nooit de stekker van het apparaat uit het stopcontact door aan het netsnoer te trekken. Pak altijd de stekker stevig vast en trek hem recht uit het stopcontact. Repareer of vervang onmiddellijk alle netsnoeren die gerafeld of anderszins beschadigd zijn geraakt. Gebruik geen snoer dat scheuren of slijtageschade vertoont over de lengte of aan beide uiteinden. Wees voorzichtig dat u het netsnoer niet beschadigt wanneer u het apparaat verplaatst.

VERLENGKABEL
Vanwege mogelijke veiligheidsrisico's wordt het ten zeerste aanbevolen om geen verlengkabel bij dit apparaat te gebruiken. Als u echter een verlengkabel moet gebruiken, is het absoluut noodzakelijk dat dit een UL/CUL-gecertificeerde, 3-draads verlengkabel voor geaarde apparaten is met een geaarde stekker en stopcontact en dat de elektrische waarde van het snoer 115 volt en minimaal 10 ampère is.

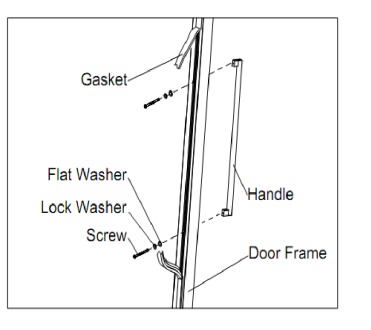

ROESTVRIJSTALEN HANDGREPEN INSTALLEREN
Dit apparaat bevat roestvrijstalen handgrepen die niet nodig zijn om dit apparaat te bedienen. Om de handgrepen te installeren, volgt u de onderstaande instructies:

1. De pakkingen zijn gemakkelijk met de hand te verplaatsen, er is geen gereedschap nodig.
2. Gebruik een platte schroevendraaier om de twee vooraf geïnstalleerde decoratieve pluggen van de achterkant van de deuren te verwijderen. Sommige wijnkoelkasten hebben geen decoratieve pluggen.
3. Installeer de handgrepen stevig zoals afgebeeld met twee schroeven, borgringen en platte ringen die worden meegeleverd. (Draai ze NIET te strak aan, want dit kan schade veroorzaken aan de handgrepen en de roestvrijstalen deurkozijnen).
4. Plaats de deurpakkingen terug in hun oorspronkelijke positie.

Bediening en bedieningselementen

Het wordt aanbevolen om het apparaat te installeren op een plaats waar de omgevingstemperatuur hoger is dan 16 °C (60 °F) en lager dan 32 °C (90 °F). Als de omgevingstemperatuur hoger of lager is dan de aanbevolen temperaturen, kan dit de prestaties beïnvloeden. Het plaatsen van uw apparaat in extreem koude of warme omstandigheden kan er bijvoorbeeld toe leiden dat de interne temperaturen fluctueren.

DE TEMPERATUUR INSTELLEN
Om de interne temperatuur te regelen, draait u aan de temperatuurregelaar in het apparaat. Het temperatuurbereik loopt van "0" tot "7", waarbij "7" de koudste temperatuurinstelling is en "0" de warmste temperatuurinstelling.

BINNENVERLICHTING
Om de binnenverlichting in/uit te schakelen, zet u de schakelaar in het apparaat om.

INTERNE VENTILATOR
Deze drankenkoelkast is uitgerust met een interne ventilator die een ongelijke temperatuurverdeling voorkomt, zodat al uw dranken de gewenste temperatuur bereiken.

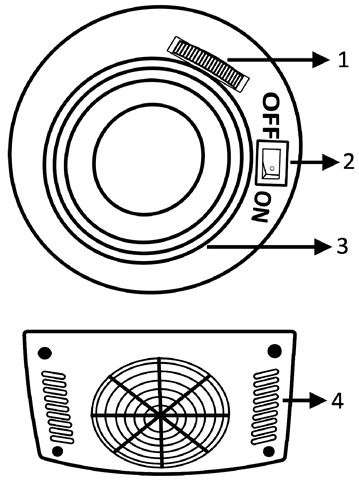

ONDERDELEN:

1. Temperatuurregeling
2. Lichtschakelaar
3. Binnenverlichting
4. Interne ventilator

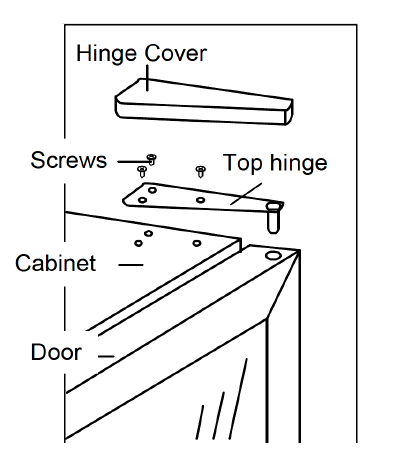

DE DRAAIRICHTING VAN DE DEUR OMDRAAIEN
Benodigd gereedschap: platte schroevendraaier, kruiskopschroevendraaier

Voordat u begint, koppelt u de drankenkoelkast los van de stroomvoorziening.

De deur verwijderen:

1. Wrik met een platte schroevendraaier voorzichtig de bovenste scharnierkap eraf.
2. Verwijder met een kruiskopschroevendraaier de schroeven en verwijder het bovenste scharnier. Bewaar de onderdelen bij elkaar en leg ze opzij.
3. Til de deur van het onderste scharnier en leg de deur opzij.
4. Verwijder het onderste scharnier door de schroeven met een kruiskopschroevendraaier te verwijderen.

De deur installeren:

1. Verwijder met een platte schroevendraaier de pluggen en deksel uit de tegenoverliggende bovenhoek van de kast en van de deur. Leg opzij.
2. Installeer het onderste scharnier in de tegenoverliggende hoek en draai de schroeven vast.
3. Plaats de deur op het onderste scharnier.
4. Lijn de deur uit op het onderste scharnier en installeer het bovenste scharnier.
5. Duw de pluggen en deksels in de bijbehorende gaten.

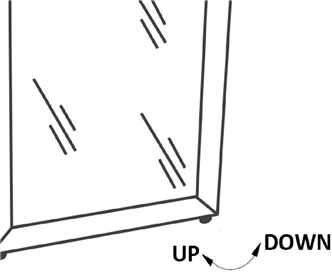

HET APPARAAT WATERPAS ZETTEN
Het is belangrijk dat de drankenkoelkast waterpas staat om goed te kunnen werken. Hij kan worden verhoogd of verlaagd door elk van de voetjes aan de onderkant van de machine te draaien. Als u merkt dat het oppervlak niet waterpas is, draait u de voetjes totdat de drankenkoelkast waterpas staat. Mogelijk moet u verschillende aanpassingen maken om hem waterpas te zetten. We raden aan om een waterpas te gebruiken om de machine te controleren.

1. Plaats een waterpas bovenop het product om te zien of de drankenkoelkast van voor naar achter en van links naar rechts waterpas staat.
2. Pas de hoogte van de poten als volgt aan: Draai de stelvoeten naar rechts om die kant van de koelkast te laten zakken. Draai de stelvoeten naar links om die kant van de koelkast te verhogen.

Zodra u klaar bent om te installeren, moet u de poten aanpassen om de drankenkoelkast waterpas te zetten.

ONTDOOIEN
Onder de meeste omgevingsomstandigheden hoeft het apparaat niet te worden ontdooid. Bij koude omgevingstemperaturen en/of een hoge luchtvochtigheid kan er wat ijsvorming optreden. Om het apparaat te ontdooien, zet u de thermostaatknop op "0", verwijdert u bevroren of bederfelijke etenswaren en het ontdooien zou binnen enkele uren moeten plaatsvinden. Na het ontdooien zet u de thermostaatknop terug in de gewenste stand. Voor een snellere ontdooiing verwijdert u alle items uit het apparaat, haalt u de stekker uit het stopcontact en laat u de deur openstaan. Gebruik nooit een mes of ander metalen instrument om ijs/vorst van de verdamper te schrapen.

NORMALE GELUIDEN
Het apparaat wordt gekoeld door een compressor. De compressor pompt koelvloeistof door het koelsysteem, waardoor er bedrijfsgeluid ontstaat. Zelfs wanneer de compressor uitvalt, zijn geluiden veroorzaakt door veranderingen in temperatuur en druk onvermijdelijk. Bedrijfsgeluid is het meest hoorbaar direct nadat de compressor is ingeschakeld. Het wordt stiller naarmate de bedrijfsperiode voortduurt.
De volgende geluiden zijn normaal en komen van tijd tot tijd voor:

• Borrelend geluid, veroorzaakt door het koelmiddel dat door de spoelen van het apparaat stroomt,
• Zoemend geluid van de compressor. Dit geluid kan korte tijd luider worden wanneer de motor wordt ingeschakeld.
• Krakende/knallende geluiden, als gevolg van het samentrekken en uitzetten van de materialen als gevolg van temperatuurvariaties,
• Ventilatorgeluid, om de lucht in de koelkast te laten circuleren.
• Ongewoon geluid is normaal gesproken het gevolg van een onjuiste installatie.
• Waar het apparaat is geïnstalleerd in een open keuken of in scheidingswanden, zal het niveau van het bedrijfsgeluid scherper worden gehoord. Dit komt echter door de omliggende architectuur en niet door het apparaat.

OPMERKING: De perceptie van geluid door een persoon is rechtstreeks gekoppeld aan de omgeving waarin het apparaat zich bevindt, evenals aan het specifieke type modellen. Onze apparaten voldoen aan de internationale normen voor dergelijke apparaten en aan de nieuwste technische ontwikkelingen. Houd er rekening mee dat het geluid van de compressor en het koelmiddel dat in het systeem circuleert, onvermijdelijk is.

Verzorging en onderhoud

VOORBEREIDEN OP OPSLAG
Als de drankenkoelkast lange tijd niet zal worden gebruikt of naar een andere plaats moet worden verplaatst, is het noodzakelijk om het apparaat te ontdooien en de binnenkant te drogen.

1. Koppel de drankenkoelkast los van de stroomvoorziening door de stekker uit het stopcontact te halen.

   Raak de stekker niet aan als uw handen nat zijn. Trek de stekker nooit uit het stopcontact door aan het snoer te trekken.
2. Laat de deur openstaan om luchtcirculatie en schimmelvorming, meeldauw en onaangename geuren te voorkomen.

   Bewaar het apparaat buiten het bereik van kinderen. Als u kinderen hebt, kunt u extra voorzorgsmaatregelen nemen, zoals het vergrendelen van de deur van de drankenkoelkast.

UW APPARAAT REINIGEN

• Schakel de stroom uit, haal de stekker uit het stopcontact en verwijder alle items, inclusief planken.
• Veeg de binnenkant schoon met warm water en een oplossing van zuiveringszout. De oplossing moet ongeveer 2 eetlepels zuiveringszout op een liter water zijn.
• Veeg de planken schoon met een milde zeepoplossing.
• Veeg de buitenkant van de kast schoon met warm water en een mild vloeibaar reinigingsmiddel.
• Gebruik geen staalwol of stalen borstel op het roestvrij staal. Deze zullen het roestvrij staal aantasten en er kan roest optreden.

Als u de stekker van het apparaat niet uit het stopcontact haalt, kan dit leiden tot een elektrische schok of persoonlijk letsel

VAKANTIE

• Korte vakanties: Laat het apparaat in bedrijf tijdens vakanties van minder dan twee dagen
• Lange vakanties: Als het apparaat langere tijd niet wordt gebruikt, verwijder dan alle items en schakel het apparaat uit. Reinig en droog de binnenkant grondig.

UW APPARAAT VERPLAATSEN

• Verwijder alle items in het apparaat.
• Plak alle losse items (planken) in uw apparaat stevig vast (we raden aan om schilderstape te gebruiken).
• Draai de verstelbare poot omhoog naar de basis om schade te voorkomen.
• Plak de deur dicht (we raden aan om schilderstape te gebruiken).
• Zorg ervoor dat het apparaat tijdens het transport stevig rechtop blijft staan en bescherm de buitenkant van het apparaat met een deken of iets dergelijks.

ENERGIEBESPARENDE TIPS

• Het apparaat moet zich in de koelste ruimte van de kamer bevinden, uit de buurt van warmteproducerende apparaten en uit direct zonlicht.
• Zorg ervoor dat het apparaat voldoende geventileerd is. Blokkeer nooit de ventilatieopeningen.
• Sluit de deur goed en open het apparaat niet te vaak of gedurende lange tijd.
• Bewaar de inhoud op een georganiseerde manier
• Vul het apparaat niet te vol om de lucht te laten circuleren

Probleemoplossing

Veiligheidsmaatregelen

APPARAATVEILIGHEID
Uw veiligheid en de veiligheid van anderen zijn erg belangrijk voor ons.
Om het risico op brand, elektrische schokken of letsel te verminderen bij het gebruik van uw apparaat, dient u de volgende basisvoorzorgsmaatregelen te volgen
Dit is het veiligheidswaarschuwingssymbool. Dit symbool waarschuwt u voor mogelijke gevaren die kunnen leiden tot ernstig letsel. Alle veiligheidsboodschappen volgen het veiligheidswaarschuwingssymbool en de woorden "GEVAAR" of "WAARSCHUWING".

Gevaar betekent dat het niet opvolgen van deze veiligheidsinstructie kan leiden tot ernstig letsel of de dood.

Waarschuwing betekent dat het niet opvolgen van deze veiligheidsinstructie kan leiden tot uitgebreide productschade, ernstig letsel of de dood.

Let op betekent dat het niet opvolgen van deze veiligheidsinstructie kan leiden tot licht of matig letsel, of schade aan eigendommen of apparatuur.
Alle veiligheidsboodschappen waarschuwen u voor het potentiële gevaar, vertellen u hoe u de kans op letsel kunt verkleinen en laten u weten wat er kan gebeuren als de instructies niet worden opgevolgd.

BELANGRIJKE VEILIGHEIDSMAATREGELEN
Voordat het apparaat wordt gebruikt, moet het correct worden geplaatst en geïnstalleerd zoals beschreven in deze handleiding. Lees de handleiding aandachtig. Om het risico op brand, elektrische schokken of letsel te verminderen bij het gebruik van het apparaat, dient u de basisvoorzorgsmaatregelen te volgen, waaronder de volgende:

• Steek de stekker in een geaard stopcontact met 3 pinnen, verwijder de aardingspin niet, gebruik geen adapter en gebruik geen verlengsnoer.
• Niet gebruiken als het netsnoer beschadigd is. Als het beschadigd is, moet het worden vervangen door een gekwalificeerde elektricien.
• Het wordt aanbevolen om een afzonderlijk circuit te voorzien dat alleen uw apparaat bedient. Gebruik stopcontacten die niet kunnen worden uitgeschakeld met een schakelaar of trekketting.
• Reinig nooit onderdelen van het apparaat met ontvlambare vloeistoffen of agressieve chemicaliën. Deze dampen kunnen brandgevaar of een explosie veroorzaken.
• Bewaar of gebruik geen benzine of andere ontvlambare dampen en vloeistoffen in de buurt van het apparaat of een ander apparaat.
• Voordat u doorgaat met reinigings- en onderhoudswerkzaamheden, dient u de stekker van het apparaat uit het stopcontact te halen.
• Sluit de stekker niet aan of ontkoppel deze niet met natte handen.
• Probeer geen enkel onderdeel van uw apparaat te repareren of te vervangen, tenzij dit specifiek in deze handleiding wordt aanbevolen. Al het andere onderhoud moet worden overgelaten aan een gekwalificeerde technicus.

VOLG DE WAARSCHUWINGEN HIERONDER ALLEEN ALS ZE VAN TOEPASSING ZIJN OP UW MODEL

• Gebruik twee of meer personen om het apparaat te verplaatsen en te installeren. Als u dit niet doet, kan dit leiden tot letsel.
• Om een goede ventilatie van uw apparaat te garanderen, moet de voorkant van het apparaat volledig vrij zijn. Kies een goed geventileerde ruimte met temperaturen boven 16°C (60°F) en onder 32°C (90°F). Dit apparaat moet worden geïnstalleerd in een gebied dat beschermd is tegen de elementen, zoals wind, regen, waterspray of druppels
• Het apparaat mag niet naast ovens, grills of andere bronnen van hoge hitte worden geplaatst.
• Het apparaat moet worden geïnstalleerd met alle elektrische aansluitingen in overeenstemming met de staats- en lokale voorschriften.
• De zekering (of stroomonderbreker) moet 15 ampère zijn.
• Het is belangrijk dat het apparaat waterpas staat om goed te kunnen werken. Voor een stabiele installatie moet u ervoor zorgen dat het apparaat op een vlakke, waterpas en stevige ondergrond wordt geplaatst.
• Zorg ervoor dat het oppervlak waarop het apparaat wordt geplaatst sterk genoeg is om het apparaat en de erin opgeslagen items te dragen.
• Dit apparaat is niet bedoeld voor gebruik door jonge kinderen of lichamelijk gehandicapten zonder toezicht/assistentie. Jonge kinderen moeten onder toezicht staan om de veiligheid rondom dit of een ander apparaat te garanderen.
• Gebruik geen reinigingsmiddelen op basis van oplosmiddelen of schuurmiddelen aan de binnenkant. Deze reinigingsmiddelen kunnen de binnenkant beschadigen of verkleuren.
• Houd vingers uit de "knelpunten". De ruimte tussen de deur en de kast is noodzakelijkerwijs klein. Wees voorzichtig met het sluiten van deuren als er kinderen in de buurt zijn.
• Het temperatuurbereik voor deze drankkoelkast is geoptimaliseerd voor het bewaren van dranken. Bederfelijke voedingsmiddelen vereisen mogelijk een andere bewaaromgeving.
• Plaats geen warme gerechten of dranken in het apparaat.
• Sluit de deur van de drankkoelkast onmiddellijk nadat u er items in hebt gedaan om de interne temperatuur relatief constant te houden.
• Plaats geen voorwerpen op het apparaat.
• Dit is een elektrisch apparaat. Om letsel door elektrische schokken te voorkomen, mag u het apparaat niet bedienen met natte handen, terwijl u op een nat oppervlak staat of terwijl u in het water staat. Niet buitenshuis of in natte omstandigheden gebruiken.
• Zorg er bij het plaatsen of verplaatsen van het apparaat voor dat het niet ondersteboven wordt gekeerd of meer dan 45° wordt gekanteld.
• Trek nooit aan het netsnoer om het los te koppelen van het stopcontact. Pak de stekker vast en trek deze uit het stopcontact.
• Til, draag of sleep het apparaat nooit aan het netsnoer.
• Dit apparaat is uitsluitend ontworpen voor huishoudelijk, niet-commercieel gebruik. Elk ander gebruik maakt de garantie ongeldig.
• Steek de stekker niet in het stopcontact voordat de installatie is voltooid.
• Verplaats dit apparaat niet zonder het te legen en de deur in gesloten positie te vergrendelen.
