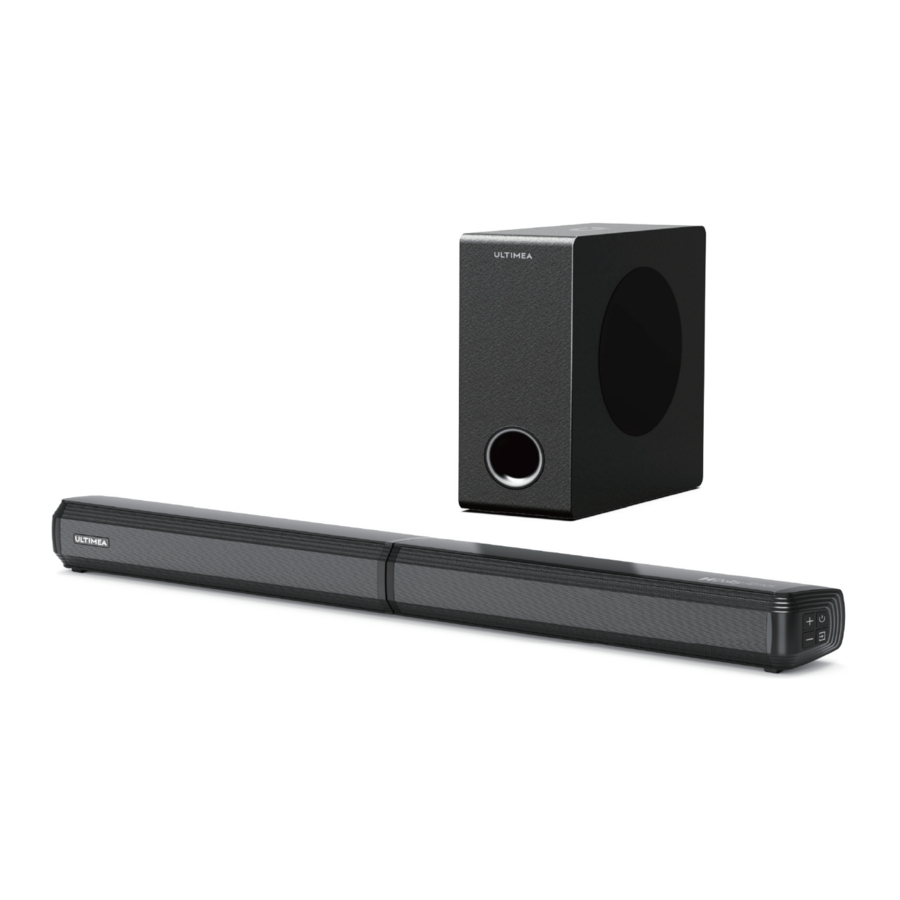

Ultimea Apollo S60 U3620 - Soundbar-handleiding

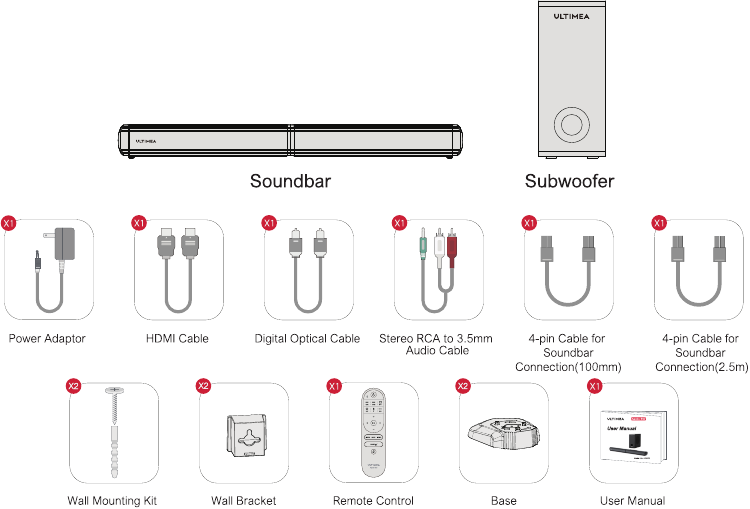

ACCESSOIRESLIJST

SOUNDBAR-BEDIENING

Bedieningspaneel

1. VOL+: Volume omhoog
2. VOL-: Volume omlaag.
3. Power Button:
   Druk op de aan/uit-knop om in / uit te schakelen
4. INPUT:
   Druk hierop om van kanaal te wisselen: EARC-HDIN-OPT(OPTICAL)-BT-AUX-USB. Houd 3 seconden ingedrukt om het huidige apparaat los te koppelen en handmatig verbinding te maken met een nieuw apparaat op uw mobiele telefoon / pc / tv (BT ID: Apollo S60)

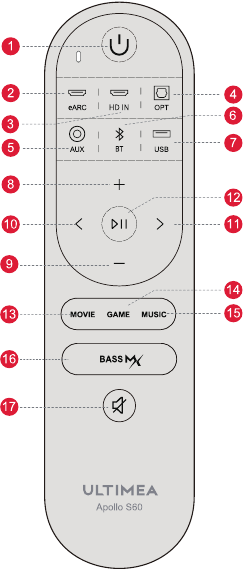

Afstandsbediening

1. "": Aan/uit-knop
   Druk op de aan/uit-knop om in / uit te schakelen.
2. "": eARC
   Druk hierop om over te schakelen naar het HDMI eARC-kanaal.
3. "": HDIN
   Druk hierop om over te schakelen naar het HDMI IN-kanaal.
4. "": OPT
   Druk hierop om over te schakelen naar het OPTICAL-kanaal
5. "": AUX
   Druk hierop om over te schakelen naar het AUX-kanaal.
6. "": BT
   Druk hierop om over te schakelen naar het Bluetooth-kanaal en de koppelingsmodus te activeren.
   Houd 3 seconden ingedrukt om het huidige apparaat los te koppelen en handmatig verbinding te maken met een nieuw apparaat op uw mobiele telefoon / pc / tv (BT ID: Apollo S60).
7. "": USB
   Druk hierop om over te schakelen naar het USB-kanaal
8. "+": Volume omhoog
9. "-": Volume omlaag
10. "<": Vorige
    Alleen voor BT- en USB-modus: ga naar het vorige nummer.
11. ">": Volgende
    Alleen voor BT- en USB-modus: ga naar het volgende nummer.
12. "": Afspelen / Pauze
    Alleen voor BT- en USB-modus.
    USB-modus: houd 3 seconden ingedrukt om te schakelen tussen single loop playback en list loop playback.
13. "MOVIE": FILM
    Druk hierop om over te schakelen naar de FILM-modus.
14. "GAME": GAME
    Druk hierop om over te schakelen naar de GAME-modus.
15. "MUSIC": MUSIC
    Druk hierop om over te schakelen naar de MUSIC-modus.
16. "": BASSMAX
    Druk hierop om het basniveau aan te passen. Het display toont dan: .
17. "": Dempen / Volume herstellen.

SOUNDBAR-INSTALLATIE

Montagestappen

1. Lijn de verbindingen van de twee delen uit.

2. Draai om te verbinden.

3. Steek de 4-pins kabel in voor de soundbar-verbinding.

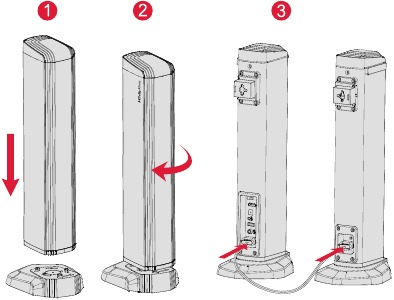

Losgekoppeld en staand op de voet

1. Zet de soundbar op de voet en lijn de verbindingen uit.
2. Draai om te verbinden met de voet.
3. Steek de 4-pins kabel in voor de soundbar-verbinding.

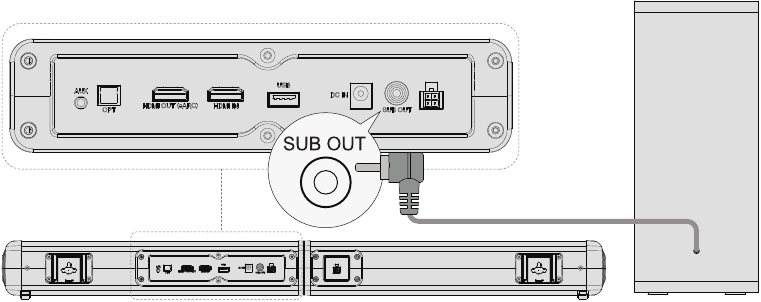

VERBINDEN MET SUBWOOFER

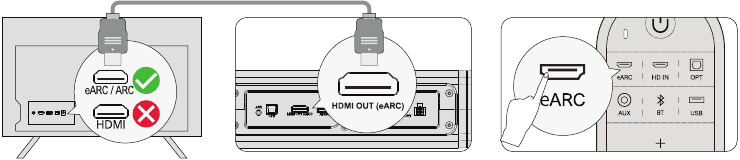

VERBINDEN MET TV VIA HDMI OUT eARC / ARC

Stap 1:
Sluit het ene uiteinde van de HDMI-kabel aan op de eARC / ARC-poort aan de achterkant van uw tv.

Stap 2:
Sluit vervolgens het andere uiteinde aan op de HDMI OUT(eARC)-poort van de soundbar.

Stap 3:
Druk op de "eARC" (eARC)-knop op de afstandsbediening om de "eARC" (eARC)-ingang te selecteren.

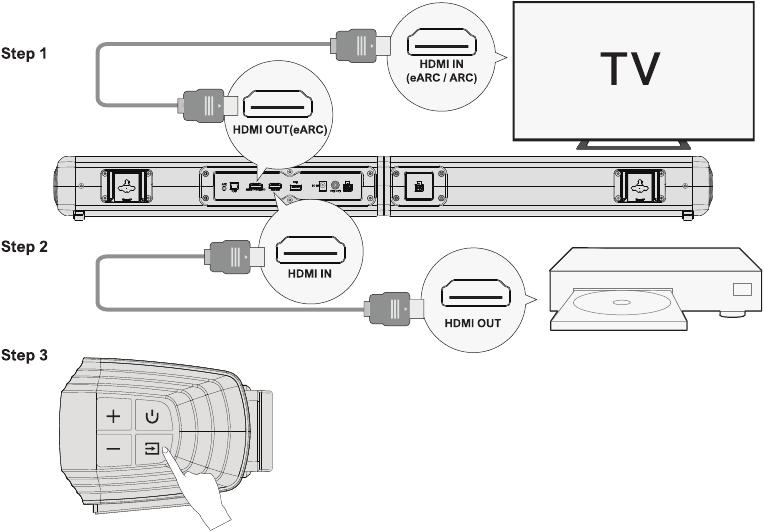

VERBINDEN MET ANDER APPARAAT VIA HDMI IN

Stap 1: Sluit de HDMI-kabel aan op de HDMI OUT (eARC)-poort op de soundbar en het andere uiteinde op de HDMI IN (eARC / ARC)-poort op de tv.
Stap 2: Sluit de HDMI-kabel aan op de HDMI OUT-poort op het andere apparaat (zoals een dvd-speler of gameconsole) en het andere uiteinde op de HDMI N-poort op de soundbar.
Stap 3: Druk op de "" -knop op de soundbar of afstandsbediening om over te schakelen naar het HDMI IN-kanaal.

Opmerking: Uw tv-HDMI moet eARC ondersteunen om de Dolby Atmos-audio-indeling naar uw soundbar te verzenden.

Opmerking:
Zorg ervoor dat uw tv-HDMI eARC ondersteunt, anders kan het Dolby Atmos-audiosignaal niet worden verzonden.
Atmos: Als u een film in de Dolby Atmos-indeling bekijkt, stelt u de audio-uitvoer op uw tv in op Pass Through:
TV-instellingen > Home > Instellingen > Geluid > Digitale audio-uitvoer > Pass Through
DTS: Als u een film in de DTS-indeling bekijkt, stelt u de audio-uitvoer op uw tv in op PCM:
TV-instellingen > Home > Instellingen > Geluid > Digitale audio-uitvoer > PCM

Wat is het verschil tussen: HDMI IN, HDMI ARC, HDMI eARC?
HDMI IN is een standaard HDMI-ingang waarmee u apparaten op uw tv of audiosysteem kunt aansluiten. Het ondersteunt audio- en videosignalen, maar geen audio return channel (ARC) of enhanced audio return channel (eARC) functionaliteit.
HDMI ARC is een speciale HDMI-poort die tweerichtingscommunicatie tussen uw tv en audiosysteem ondersteunt. Dit betekent dat audio van uw tv naar uw audiosysteem kan worden verzonden, en audiosysteem audio terug naar uw tv kan sturen.
HDMI eARC (Enhanced Audio Return Channel) is een bijgewerkte versie van HDMI ARC die audioformaten van hogere kwaliteit ondersteunt, zoals Dolby Atmos en DTS:X.

Opmerking: schakel de functie "CEC" op uw tv in.
Wanneer eARC / ARC is aangesloten, kan uw tv-afstandsbediening de soundbar en tv tegelijkertijd bedienen:

1. In- / uitschakelen
2. Volume aanpassen

VERBINDEN MET TV VIA OPTICAL / AUX

OPTIE 1: OPTICAL

1. Zorg ervoor dat de poort van de tv OPTICAL OUT is, sluit beide zijden van de kabel aan op OPTICAL, zowel voor de tv als de soundbar.
2. Zorg ervoor dat de optische stekker correct is geplaatst, zoals weergegeven in de afbeelding. Steek de stekker niet ondersteboven en breek de optische stekker niet.

Opmerking: Als er geluid uit de interne tv-luidsprekers komt, demp of minimaliseer dan het tv-volume.

In Optical Mode: If there is no sound, try setting the TV audio output to PCM: TV-instellingen > Home > Instellingen > Geluid > Digitale audio-uitvoer > PCM

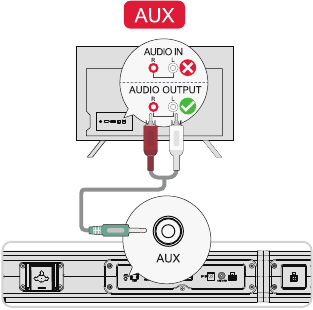

OPTIE 2: AUX

1. Sluit de 3,5 mm naar RCA-audiokabel aan om verbinding te maken met de RCA AUDIO OUT-poort van uw tv.
2. Zorg ervoor dat de kleur van de kabeluiteinden overeenkomt met de kleur van de tv-poorten.

Opmerking: Vergeet niet de AUX-kabel los te koppelen van de tv en soundbar wanneer u naar een andere modus wilt schakelen.

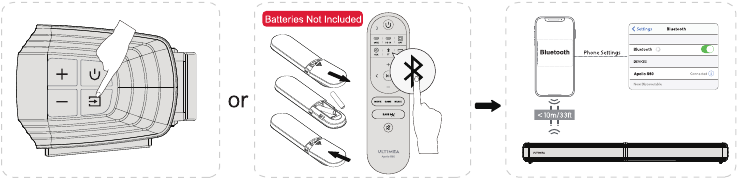

VERBINDEN MET BLUETOOTH

1. Druk op de "" -knop op de soundbar of druk op de "" -knop op de afstandsbediening om de Bluetooth-koppelingsmodus te activeren.
2. Ga naar de Bluetooth-instelling op uw telefoon, zoek en selecteer "Apollo S60" om de soundbar te verbinden.

Opmerking: Als het al in de Bluetooth-modus staat en verbonden is, houd dan de "" -knop 3 seconden ingedrukt om het huidige apparaat los te koppelen en ervoor te kiezen om handmatig verbinding te maken met een nieuw apparaat op uw mobiele telefoon / pc / tv.

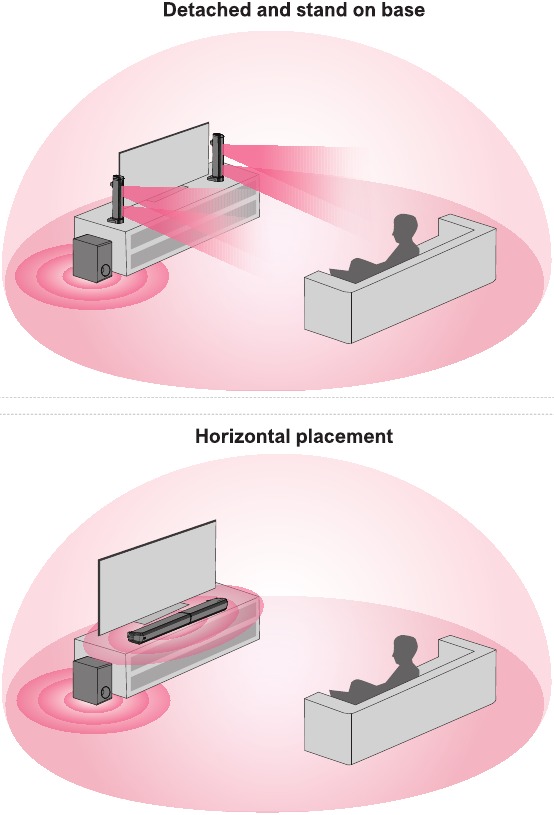

PLAATSINGSOPTIES

Opmerking: De soundbar moet op of in de buurt van oorhoogte worden geplaatst.

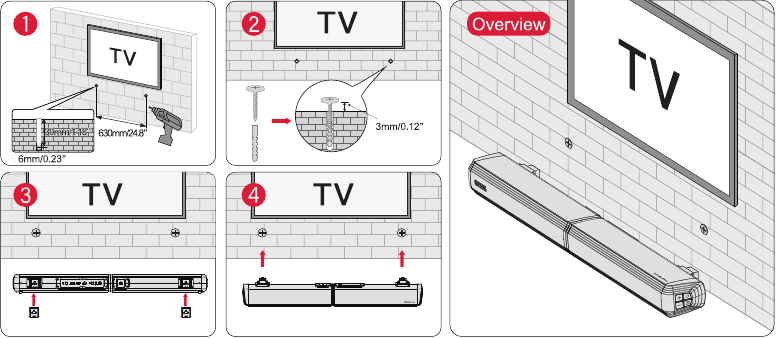

WANDMONTAGE-INSTALLATIE

SPECIFICATIES

VEILIGHEIDSINSTRUCTIES

Lees deze gebruikershandleiding zorgvuldig door en bewaar deze voor toekomstig gebruik.

Breng geen ongeoorloofde wijzigingen aan aan het product, dit kan de veiligheid, de naleving van de regelgeving, de systeemprestaties in gevaar brengen en kan de garantie ongeldig maken

• Vermijd vallen.
• Niet demonteren.
• Niet onderdompelen in water.
• Vermijd extreme temperaturen.
• Gebruik het apparaat niet buitenshuis tijdens onweer.
• Gebruik originele of gecertificeerde kabels.
• Plaats geen gevaarlijke voorwerpen bovenop dit apparaat (bijv. met vloeistof gevulde voorwerpen, brandende kaarsen).
• Reinig met een droge, zachte pluisvrije doek. Gebruik geen bijtende reiniger of olie.
• Om gehoorbeschadiging te voorkomen, mag u niet gedurende langere tijd naar een hoog volume luisteren.
• Stel de batterijen niet bloot aan extreme hittebronnen, zoals direct zonlicht of open vuur.
• De ideale bedrijfstemperatuur voor dit product en de accessoires ligt tussen 5ºC en 35ºC.
• De adapter moet in de buurt van het apparaat worden geïnstalleerd en moet gemakkelijk toegankelijk zijn.
• Gebruik dit product niet in omgevingen met extreme hitte of kou. Stel dit apparaat nooit bloot aan felle zon of natte omgevingen.

WIJ STAAN KLAAR OM U TE HELPEN

support@ultimea.com
support@ultimea.de

Liever een videohandleiding?

Video met installatie-instructies, GEBRUIKERSHANDLEIDING of probleemoplossing op de ULTIMEA-website.

support.ultimea.com
support.ultimea.de

@ultimea_official

+1 888-598-8875 (US) - Mon-Fri 9am-5pm (PST)
+49 89-628-25828 (EU) - Mon-Fri 9am-5pm (CET)

Apollo S60 4.1-kanaals Dolby Atmos Detachable Soundbar
Modelnummer: U3620

Dynanic GmbH
Buchenring 57, 22359 Hamburg, Germany

UK Crossborder limited
7 Bell Yard London WC2A 2JR, UK United Kingdom

Made in China
Manufacturer: Dynanic (Shenzhen) Technology Limited
Address: 20th Floor, Building 4, Tianan Cloud Park, Bantian St, Longgang District, Shenzhen, China 518000
