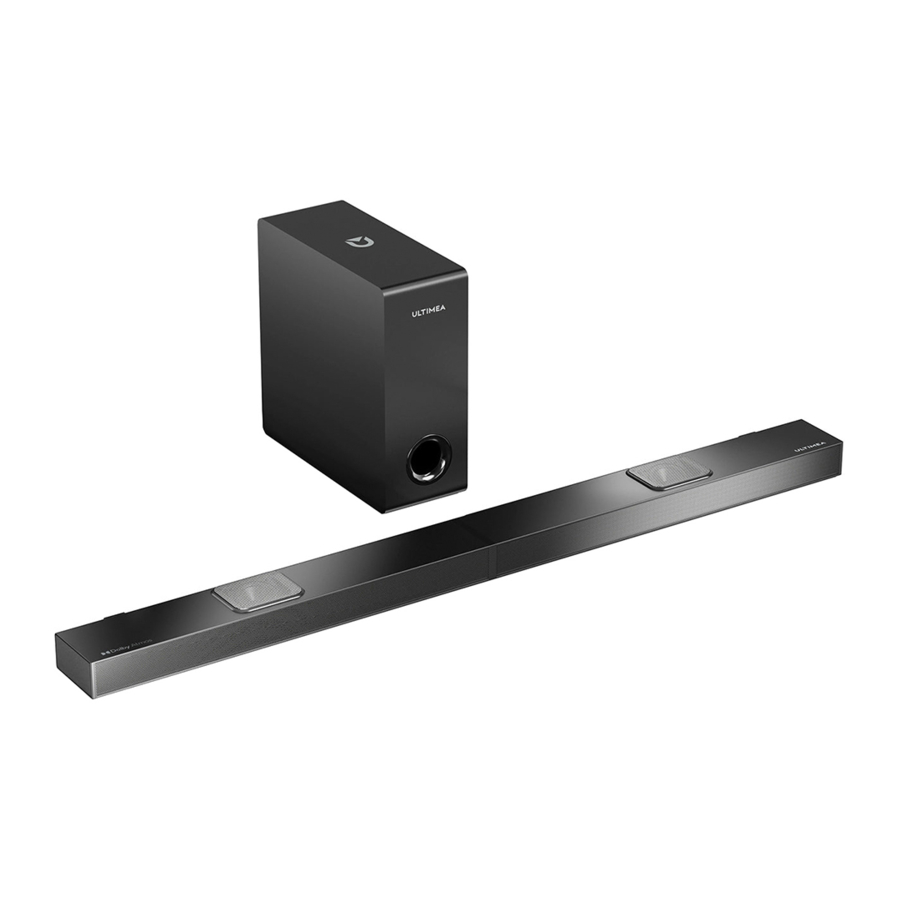

Ultimea Nova S70 U3920 - Soundbar Handleiding

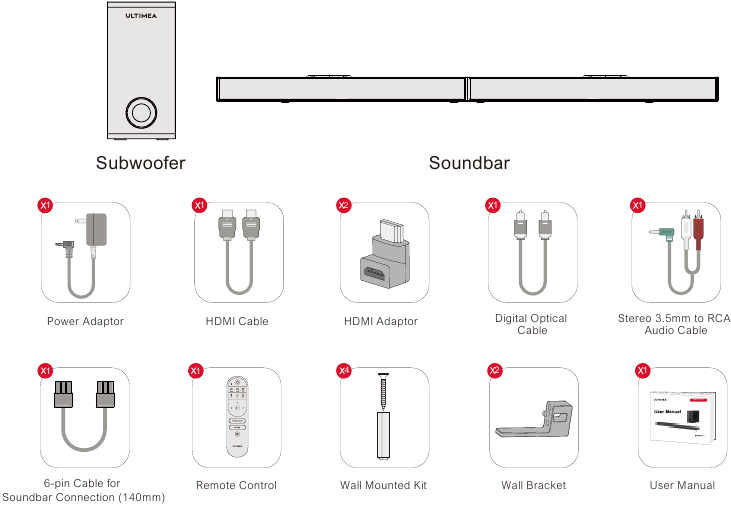

ACCESSOIRESLIJST

SOUNDBAR BEDIENING

Bedieningspaneel

1. "": Aan/uit-knop
   Druk om in te schakelen / Houd 3 seconden ingedrukt om uit te schakelen.
2. "": Ingangsmodus
   Druk om van kanaal te wisselen: eARC-HD IN (HDMI IN)OPT (OPTICAL)-BT-AUX-USB.
3. "": BT
   Druk om naar het Bluetooth-kanaal te schakelen en de koppelingsmodus te openen. Houd 3 seconden ingedrukt om het huidige apparaat te ontkoppelen en handmatig verbinding te maken met een nieuw apparaat op uw mobiele telefoon / pc / tv (BT ID: Nova S70).
4. "": Volume omlaag
5. "": Volume omhoog

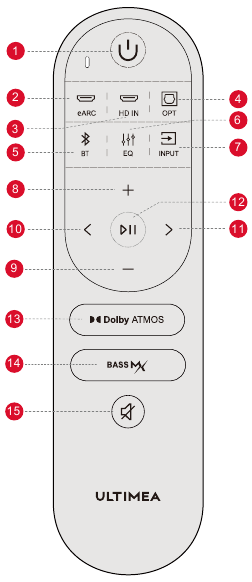

Afstandsbediening

1. "": Aan/uit-knop
   Druk om in te schakelen / Houd 3 seconden ingedrukt om uit te schakelen.
2. " ": eARC
   Druk om naar het HDMI eARC-kanaal te schakelen.
3. " ": HD IN
   Druk om naar het HDMI IN-kanaal te schakelen.
4. "":OPT
   Druk om naar het OPTICAL-kanaal te schakelen.
5. "": BT
   Druk om naar het Bluetooth-kanaal te schakelen en de koppelingsmodus te openen. Houd 3 seconden ingedrukt om het huidige apparaat te ontkoppelen en handmatig verbinding te maken met een nieuw apparaat op uw mobiele telefoon / pc / tv (BT ID: Nova S70).
6. "": EQ
   Druk om te schakelen tussen de modi Film, Dialoog en Muziek, het display toont: .
7. "": INPUT
   Druk om van kanaal te wisselen: eARC-HD IN (HDMI IN)-OPT (OPTICAL)-BT-AUX-USB.
8. "+": Volume omhoog
9. "": Volume omlaag
10. "": Vorige
    Alleen voor BT- en USB-modus: Ga naar het vorige nummer.
11. "": Volgende
    Alleen voor BT- en USB-modus: Ga naar het volgende nummer.
12. "": Afspelen / Pauze
    Alleen voor BT- en USB-modus. USB-modus: Houd 3 seconden ingedrukt om te schakelen tussen afspelen in één lus en afspelen in een lijstlus.
13. "": Dolby Atmos
    Druk om het geluidsniveau omhoog aan te passen, het display toont:
14. " ": BASSMAX
    Druk om het basniveau aan te passen, het display toont:
15. "": Dempen / Herstel het volume.

SOUNDBAR INSTALLATIE

Montagestappen

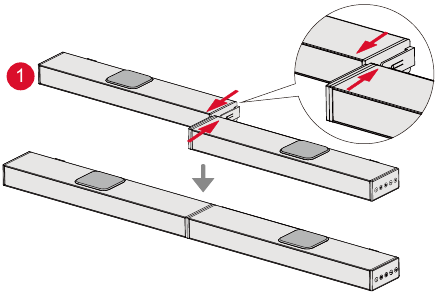

Stap 1
Zet de twee delen van de Soundbar op hetzelfde niveau en lijn de verbindingspunten uit. Verbind de twee delen door ze parallel te duwen om ze als één geheel te combineren.

Stap 2
Steek de 6-pins kabel in. AUX

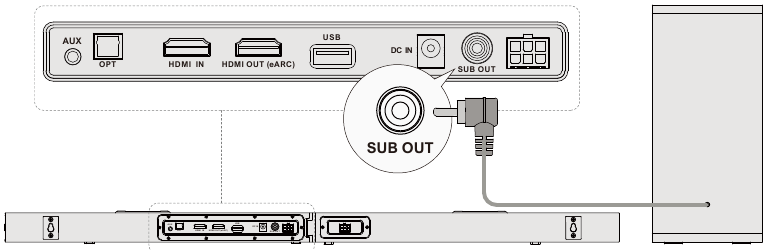

AANSLUITEN OP SUBWOOFER

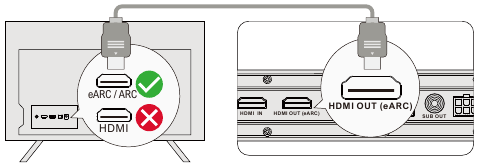

AANSLUITEN OP TV VIA HDMI UIT eARC / ARC

1. Stap 1: Sluit het ene uiteinde van de HDMI-kabel aan op de eARC / ARC-poort aan de achterkant van uw tv.
2. Stap 2: Sluit vervolgens het andere uiteinde aan op de HDMI OUT (eARC)-poort van de soundbar.

   Stap 1&2
3. Stap 3: Druk op de knop "eARC" (eARC) op de afstandsbediening om de ingang "HDMI OUT (eARC)" (HDMI UIT (eARC)) te selecteren.


Opmerking:

Zorg ervoor dat uw tv-HDMI eARC ondersteunt, anders kan het Dolby Atmos-audiosignaal niet worden verzonden.

Atmos: Als u een film in de Dolby Atmos-indeling bekijkt, stelt u de audio-uitvoer op uw tv in op Pass Through: TV-instellingen > Home > Instellingen > Geluid > Digitale audio-uitvoer > Pass Through

DTS: Als u een film in de DTS-indeling bekijkt, stelt u de audio-uitvoer op uw tv in op PCM: TV-instellingen > Home > Instellingen > Geluid > Digitale audio-uitvoer > PCM

Wat is het verschil tussen: HDMI IN, HDMI ARC, HDMI eARC?

HDMI IN is een standaard HDMI-ingang waarmee u apparaten op uw tv of audiosysteem kunt aansluiten. Het ondersteunt audio- en videosignalen, maar het ondersteunt geen audio return channel (ARC) of enhanced audio return channel (eARC) functionaliteit.

HDMI ARC is een speciale HDMI-poort die tweerichtingscommunicatie tussen uw tv en audiosysteem ondersteunt. Dit betekent dat audio van uw tv naar uw audiosysteem kan worden verzonden en dat het audiosysteem audio terug naar uw tv kan sturen.

HDMI eARC (Enhanced Audio Return Channel) is een bijgewerkte versie van HDMI ARC die audioformaten van hogere kwaliteit ondersteunt, zoals Dolby Atmos en DTS:X.

Opmerking: Schakel de "CEC"-functie op uw tv in.

Wanneer eARC / ARC is aangesloten, kan uw tv-afstandsbediening de soundbar en tv tegelijkertijd bedienen:
In- / uitschakelen
Volume aanpassen

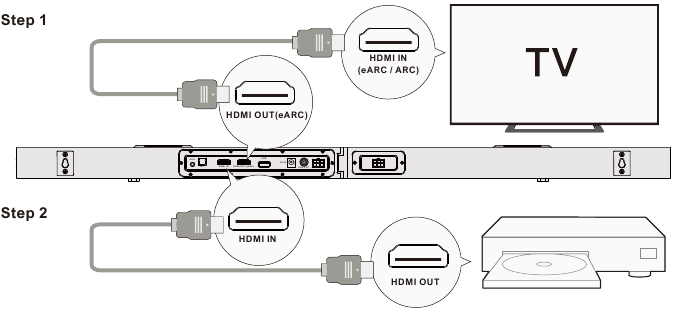

AANSLUITEN OP ANDER APPARAAT VIA HDMI IN

1. Stap 1: Sluit de HDMI-kabel aan op de HDMI OUT (eARC)-poort op de Soundbar en het andere uiteinde op de eARC / ARC-poort op de tv.
2. Stap 2: Sluit de HDMI-kabel aan op de HDMI OUT-poort op het andere apparaat (zoals een dvd of gameconsole) en het andere uiteinde op de HDMI IN-poort op de Soundbar.

3. Stap 3: Druk op de knop " " op de Soundbar of de afstandsbediening om over te schakelen naar het HDMI IN-kanaal.


Opmerking: uw tv-HDMI moet eARC ondersteunen om de Dolby Atmos-audio-indeling naar uw Soundbar te verzenden.

AANSLUITEN OP TV VIA OPTICAL / AUX

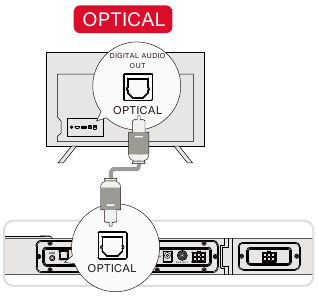

OPTIE 1: OPTISCH

1. Zorg ervoor dat de kabel is aangesloten op de OPTICAL OUT-poortop uw tv en het andere uiteinde op de OPTICAL-poort op de Soundbar.
2. Zorg ervoor dat de optische stekker correct is geplaatst, zoalsop de afbeelding te zien is. Steek de stekker niet ondersteboven en breek de optische verbinding niet.

Opmerking: als er geluid uit de interne tv-luidsprekers komt, demp of minimaliseer dan het tv-volume.

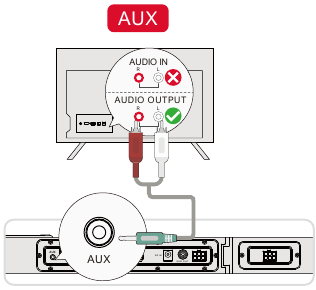

OPTIE 2: AUX

1. Sluit de 3,5 mm naar RCA-audiokabel aan om verbinding te makenmet de RCA AUDIO OUT-poort van uw tv.
2. Zorg ervoor dat de kleur van de kabeluiteinden overeenkomt met de kleur van de tv-poorten.

Opmerking: Vergeet niet om de AUX-kabel los te koppelen van de tv en Soundbar wanneer u naar een andere modus wilt overschakelen.

In de optische modus: Als er geen geluid is, probeer dan de tv-audio-uitvoer in te stellen op PCM: TV-instellingen > Home > Instellingen > Geluid > Digitale audio-uitvoer > PCM

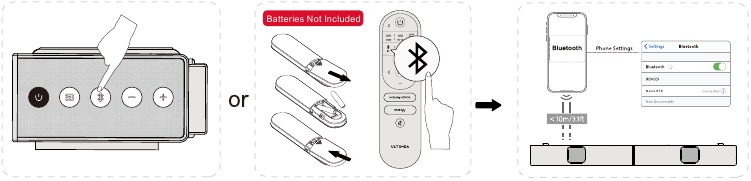

VERBINDEN MET BLUETOOTH

1. Druk op de " " knop op de soundbar of afstandsbediening om de Bluetooth-koppelingsmodus te openen.
2. Open de Bluetooth-instellingen van uw telefoon, zoek en selecteer "Nova S70" om de soundbar aan te sluiten.

Opmerking: Als deze zich al in de Bluetooth-modus bevindt en is verbonden, houd dan de knop " " 3 seconden ingedrukt om het huidige apparaat te ontkoppelen en handmatig verbinding te maken met een nieuw apparaat op uw mobiele telefoon / pc / tv.

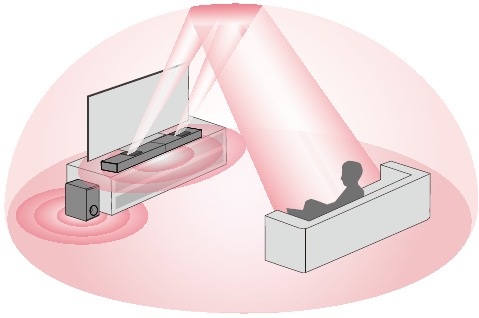

PLAATSINGSOPTIES

Opmerking: De soundbar moet op of nabij oorhoogte worden geplaatst.

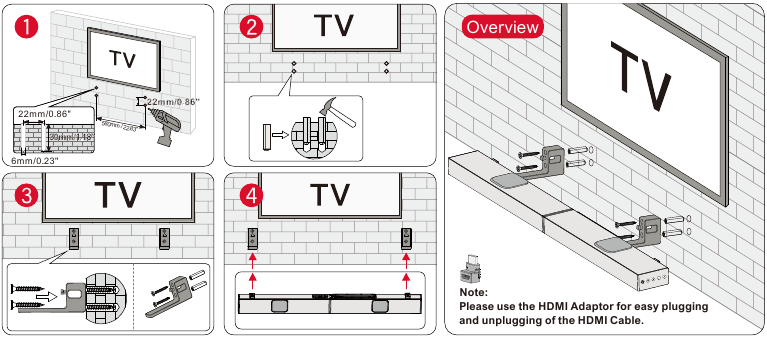

MUURMONTAGE INSTALLATIE

SPECIFICATIES

Ondersteuning

Als u onze steun nodig heeft, neem dan contact op met ons serviceteam.
We helpen u graag.

+1 888-598-8875 (VS)
Ma-vr 9.00-17.00 uur (PST)

+49 89-628-25828 (EU)
Ma-vr 9.00-17.00 uur (CET)

support@ultimea.com
support.ultimea.com

@ultimea_official

VEILIGHEIDSINSTRUCTIES

Lees deze gebruikershandleiding zorgvuldig door en bewaar deze voor toekomstig gebruik.

Breng geen ongeoorloofde wijzigingen aan het product aan, dit kan de veiligheid, de naleving van de voorschriften, de systeemprestaties in gevaar brengen en de garantie ongeldig maken.

• Vermijd vallen.
• Niet demonteren.
• Niet onderdompelen in water.
• Vermijd extreme temperaturen.
• Gebruik het apparaat niet buitenshuis tijdens onweer.
• Gebruik originele of gecertificeerde kabels.
• Plaats geen gevaarlijke voorwerpen op dit apparaat (bijv. met vloeistof gevulde voorwerpen, brandende kaarsen).
• Reinig met een droge, zachte pluisvrije doek. Gebruik geen bijtende reiniger of olie.
• Luister niet langdurig met een hoog volume om gehoorbeschadiging te voorkomen.
• Stel de batterijen niet bloot aan extreme hittebronnen zoals direct zonlicht of open vuur.
• De ideale bedrijfstemperatuur voor dit product en zijn accessoires ligt tussen 41°F/5°C en 95°F/35°C.
• De adapter moet in de buurt van het apparaat worden geïnstalleerd en gemakkelijk toegankelijk zijn.
• Gebruik dit product niet in omgevingen met extreme hitte of kou. Stel dit apparaat nooit bloot aan fel zonlicht of natte omgevingen.
