Blackstar Debut 15E - Combo Amp handleiding

Inleiding

De DEBUT-producten zitten boordevol geweldige klanken die je van een Blackstar mag verwachten.
De DEBUT 15E-versterker beschikt over het gepatenteerde Blackstar ISF-circuit, dat je oneindig veel mogelijkheden biedt om de klank van je versterker te veranderen.
Zoals alle Blackstar-producten is de DEBUT-serie het resultaat van talloze uren nauwgezet onderzoek en ontwikkeling door ons ontwerpteam van wereldklasse; gevestigd in Northampton (VK), zijn de leden van het Blackstar-team zelf ervaren muzikanten en het enige doel van het ontwikkelingsproces bij het creëren van onze producten is om gitaristen de ultieme hulpmiddelen te bieden voor zelfexpressie.
Alle Blackstar-producten worden onderworpen aan uitgebreide laboratorium- en praktijktests om ervoor te zorgen dat ze absoluut geen compromissen sluiten op het gebied van kwaliteit, betrouwbaarheid en vooral – KLANK!
Als je bevalt wat je hoort en je meer wilt weten over het Blackstar-assortiment, bezoek dan onze website op www.blackstaramps.com.

Functies

De DEBUT 15E is de oefenversterker, boordevol geweldige klanken en innovatieve functies die je van een Blackstar mag verwachten. Het gepatenteerde ISF-circuit (Infinite Shape Feature) geeft je oneindige aanpassingsmogelijkheden over de kenmerken van het klankregelnetwerk en brengt je van de VS naar het VK en alles daartussenin. Zo kun je nu effectief je eigen klank ontwerpen en eindelijk 'het geluid in je hoofd' vinden.
De DEBUT 15E heeft ook een volledig gespecificeerde luidsprekergeëmuleerde uitgang, waardoor elke gitarist een geweldige klank rechtstreeks op tape of schijf kan krijgen, of via een hoofdtelefoon.
Voeg hier een MP3 / Line Input aan toe, waarmee je kunt meejammen met je favoriete nummers, en je hebt alles wat je nodig hebt om te oefenen of op te nemen. De Gain-regelaar past de hoeveelheid overdrive of distortion aan.
Wanneer het Clean Channel is geselecteerd, leveren lage instellingen tegen de klok in (CCW) een zuiver geluid. Naarmate de Gain-regelaar met de klok mee (CW) wordt verhoogd, gaat het geluid van zuiver naar break-up totdat, in de maximale stand, een volledige crunch-klank is bereikt.
Wanneer het Overdrive Channel is geselecteerd, past de Gain-regelaar de hoeveelheid overdrive of distortion aan. Lage instellingen, tegen de klok in, leveren een zuiver geluid op de rand van break-up. Naarmate de Gain-regelaar CW wordt verhoogd, wordt het geluid meer overstuurd en beweegt het zich door crunch-klanken totdat, in de maximale stand, een volledig vervormde lead-klank is bereikt.
Met de gepatenteerde ISF kun je de exacte klanksignatuur kiezen die je verkiest. Volledig tegen de klok in heeft een meer Amerikaans kenmerk met een strakke bottom-end en een agressiever midden, en volledig met de klok mee heeft een Brits kenmerk dat meer 'houtachtig' en minder agressief is.

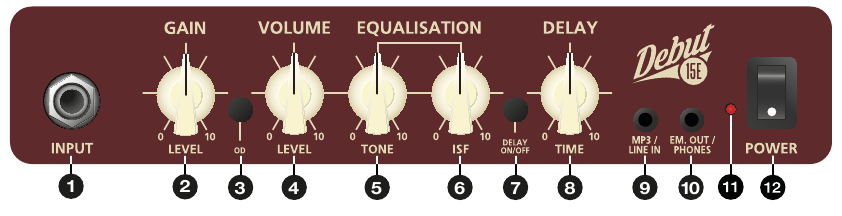

DEBUT 15E voorpaneel

1. INPUT
   Sluit hier je gitaar aan. Gebruik altijd een gitaarkabel van goede kwaliteit.
2. GAIN
   Deze regelaar past de hoeveelheid overdrive of distortion aan.
   Wanneer het Clean Channel is geselecteerd, leveren lage instellingen tegen de klok in (CCW) een zuiver geluid. Naarmate de Gain-regelaar met de klok mee (CW) wordt verhoogd, gaat het geluid van zuiver naar break-up, totdat in de maximale stand een volledige crunch-klank is bereikt.
   Wanneer het Overdrive Channel is geselecteerd, past de Gain-regelaar de hoeveelheid overdrive of distortion aan. Lage instellingen, tegen de klok in, leveren een zuiver geluid op de rand van break-up. Naarmate de Gain-regelaar CW wordt verhoogd, wordt het geluid meer overstuurd en beweegt het zich door crunch-klanken totdat, in de maximale stand, een volledig vervormde lead-klank is bereikt.
3. OD (OVERDRIVE)
   Druk op deze schakelaar om het Overdrive Channel te selecteren. Wanneer de schakelaar in het Overdrive Channel is geselecteerd. Wanneer de schakelaar uit is, is het Clean Channel in werking.
4. VOLUME
   Dit regelt het volume van de Clean en Overdrive Channels. Met de klok mee draaien verhoogt het volume.
5. TONE
   Met de Tone-regelaar kan de balans tussen hoge en lage frequenties binnen het geluid worden aangepast. Bij lage instellingen (tegen de klok in) zal het geluid warmer en donkerder van karakter zijn. Naarmate de Tone-regelaar met de klok mee wordt gedraaid, wordt het geluid helderder.
6. EQ/ISF (Infinite Shape Feature)
   Met de gepatenteerde ISF-regelaar kun je de exacte klanksignatuur kiezen die je verkiest. Volledig CCW heeft een meer Amerikaans kenmerk met een strakke bottom-end en een agressiever midden, en volledig CW heeft een Brits kenmerk dat meer 'houtachtig' en minder agressief is.
7. DELAY ON/OFF
   Druk op deze schakelaar om de DELAY in te schakelen. Wanneer de schakelaar uit is, is de DELAY uitgeschakeld.
8. DELAY TIME
   Dit regelt de hoeveelheid tijd en feedback op de DELAY. Draai de knop met de klok mee om de tijd en feedback te verhogen voor een ruimtelijk groot kamergevoel en tegen de klok in om de tijd en feedback te verlagen voor een meer slap-back-achtig effect.
9. MP3 / LINE IN
   Sluit hier de uitgang van je MP3- of cd-speler aan. Pas het volume van de speler aan het volume van je gitaar aan, zodat je kunt meespelen. Opmerking: de verbinding is stereo.
10. SPEAKER EMULATED OUTPUT & HEADPHONES
    Deze uitgang emuleert de klankeigenschappen van een gitaar speaker cabinet en biedt een natuurlijke overdrive-klank voor aansluiting op een opnameapparaat of mengpaneel, en voor gebruik met een hoofdtelefoon. Opmerking: wanneer hier een kabel is aangesloten, wordt de interne luidspreker van de combo losgekoppeld.
11. POWER INDICATOR LIGHT
    De stroomindicator licht op wanneer de versterker is ingeschakeld.
12. POWER
    Deze schakelaar wordt gebruikt om de versterker in en uit te schakelen.

DEBUT 15E achterpaneel

1. MAINS INPUT
   Het netsnoer mag alleen worden aangesloten op een stopcontact dat compatibel is met de spanning, het vermogen en de frequentievereisten die op het achterpaneel staan vermeld. Raadpleeg bij twijfel een gekwalificeerde technicus.

Technische specificatie

DEBUT 15E Vermogen (RMS): 15 Watt
Gewicht (kg): 4,6
Afmetingen (mm): 327(B) x 263(H) x 174(D)
Luidsprekergrootte: 3"

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

1. Lees deze instructies.
2. Bewaar deze instructies.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies.
5. Gebruik dit apparaat niet in de buurt van water.
6. Maak het apparaat alleen schoon met een droge doek.
7. Blokkeer geen ventilatieopeningen.
8. Installeer het apparaat in overeenstemming met de instructies van de fabrikant.
9. Installeer het apparaat niet in de buurt van warmtebronnen zoals radiatoren, warmteroosters, kachels of andere apparaten (inclusief versterkers) die warmte produceren.
10. Omzeil de veiligheidsfunctie van de gepolariseerde of geaarde stekker niet. Een gepolariseerde stekker heeft twee pinnen waarvan de ene breder is dan de andere. Een geaarde stekker heeft twee pinnen en een derde aardingspin. De brede pin of de derde pin is bedoeld voor je veiligheid. Als de meegeleverde stekker niet in je stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
11. Bescherm het netsnoer tegen erop lopen of beknelling, vooral bij stekkers, stopcontacten en het punt waar ze uit het apparaat komen.
12. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
13. Haal de stekker van dit apparaat uit het stopcontact tijdens onweer of wanneer het lange tijd niet wordt gebruikt.
14. Laat al het onderhoud over aan gekwalificeerd servicepersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals wanneer het netsnoer of de stekker is beschadigd, er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.

"OM DIT APPARAAT VOLLEDIG LOS TE KOPPELEN VAN HET NET, HAALT U DE STEKKER VAN HET NETSNOER UIT HET STOPCONTACT".

OM HET RISICO OP BRAND OF ELEKTRISCHE SCHOK TE VERMINDEREN, MAG DIT APPARAAT NIET WORDEN BLOOTGESTELD AAN REGEN OF VOCHT EN MOGEN OBJECTEN GEVULD MET VLOEISTOFFEN, ZOALS VAZEN, NIET OP DIT APPARAAT WORDEN GEPLAATST".
Dit symbool is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies in de documentatie die bij het apparaat wordt geleverd.
Dit symbool is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van niet-geïsoleerde "gevaarlijke spanning" in de behuizing van het product die van voldoende omvang kan zijn om een risico op elektrische schokken voor personen te vormen.

Belangrijke veiligheidsinformatie!
LEES DE VOLGENDE INFORMATIE ZORGVULDIG DOOR. BEWAAR ALLE INSTRUCTIES VOOR TOEKOMSTIG GEBRUIK!
Neem alle waarschuwingen en instructies op het product in acht!

Hoge interne bedrijfsspanningen.
Open de apparatuurbehuizing niet. Er zijn geen door de gebruiker te onderhouden onderdelen in deze apparatuur. Laat al het onderhoud over aan gekwalificeerd servicepersoneel.
Maak het apparaat alleen schoon met een droge doek.
Er kan zich condens vormen aan de binnenkant van een versterker als deze vanuit een koude omgeving naar een warmere locatie wordt verplaatst. Voordat het apparaat wordt ingeschakeld, wordt aanbevolen om het apparaat op kamertemperatuur te laten komen.
Ongeautoriseerde wijziging van deze apparatuur is uitdrukkelijk verboden door Blackstar Amplification Ltd.
Steek nooit voorwerpen van welke aard dan ook in ventilatiesleuven op de apparatuurbehuizing.
Stel dit apparaat niet bloot aan regen, vloeistoffen of vocht van welke aard dan ook.
Plaats dit product niet op een onstabiele trolley, standaard of tafel. Het product kan vallen en ernstige schade aan het product of aan personen veroorzaken!
Bedek of blokkeer geen ventilatiesleuven of openingen. Dit apparaat mag alleen worden gebruikt in een goed geventileerde ruimte en mag nooit worden ingeschakeld wanneer het zich in een slecht geventileerde ruimte bevindt, zoals een boekenkast.
Dit product mag niet in de buurt van een warmtebron worden geplaatst, zoals een fornuis, radiator of een andere warmte producerende versterker.
Gebruik alleen het meegeleverde netsnoer dat compatibel is met de netspanning in je omgeving.
Netsnoeren moeten altijd zorgvuldig worden behandeld en moeten worden vervangen als ze op enigerlei wijze beschadigd zijn.
Breek nooit de aarde (aarde) pin op het netsnoer af.
Het netsnoer moet worden losgekoppeld wanneer het apparaat gedurende lange tijd niet wordt gebruikt.
Een apparaat met een klasse I-constructie moet worden aangesloten op een stopcontact met een beschermende aardingsaansluiting.
De netstekker van het netsnoer moet gemakkelijk toegankelijk blijven.
Voordat het apparaat wordt ingeschakeld, moet de luidspreker worden aangesloten zoals beschreven in de handleiding met behulp van de kabel die door de fabrikant wordt aanbevolen.
Vervang beschadigde zekeringen altijd door de juiste waarde en het juiste type.
Koppel nooit de beschermende aarding van het net los.
Hoge luidsprekerniveaus kunnen permanente gehoorschade veroorzaken. Je moet daarom de directe omgeving van luidsprekers die op hoge niveaus werken vermijden. Draag gehoorbescherming als je voortdurend wordt blootgesteld aan hoge niveaus.
Als het product niet normaal werkt wanneer de bedieningsinstructies worden gevolgd, raadpleeg dan een gekwalificeerde servicemonteur.
De Occupational Safety and Health Administration (OSHA) van de Amerikaanse overheid heeft de volgende toelaatbare blootstellingen aan geluidsniveaus gespecificeerd:

Volgens OSHA kan elke blootstelling die de bovenstaande toelaatbare limieten overschrijdt, leiden tot enig gehoorverlies.
Oordopjes in de gehoorgang of over de oren moeten worden gedragen bij het bedienen van dit versterkingssysteem om permanent gehoorverlies te voorkomen als de blootstelling de hierboven uiteengezette limieten overschrijdt. Om potentieel gevaarlijke blootstelling aan hoge geluidsdrukniveaus te voorkomen, wordt aanbevolen dat alle personen die worden blootgesteld aan apparatuur die in staat is om hoge geluidsdrukniveaus te produceren, zoals dit versterkingssysteem, worden beschermd door gehoorbeschermers terwijl dit apparaat in werking is.
