Blackstar Unity Elite 700H - PRO BASS SYSTEM Handleiding

Inhoud

Functies

Unity Elite is het resultaat van talloze uren technisch onderzoek en benchmarking tegen de meest iconische historische referenties. Unity is van de grond af aan ontworpen door bassisten, voor bassisten, en is eenvoudig en krachtig. Met de bedrieglijk eenvoudige bedieningselementen van de nieuwe Unity Elite kunt u snel en eenvoudig uw toon creëren, met een rotsvaste bas, gedetailleerde dynamiek en innovatieve functies in een compact pakket van 700 watt.
Met Blackstar's unieke Response-regeling kan de speler kiezen tussen het geluid en het gevoel van drie klassieke eindversterkertrappen, die compressie, natuurlijke drive en dynamiek vormen. Met drie verschillende voorversterkerklanken, elk met een uniek 3-bands semi-parametrisch EQ-karakter, produceert Unity een oneindig flexibele bastoon en een uitzonderlijk gevoel, ongeacht uw speelstijl.
Van de organische respons van klassieke buizenversterkers tot een transparant, helder platform, Unity Elite brengt het ultieme in bastoon samen.

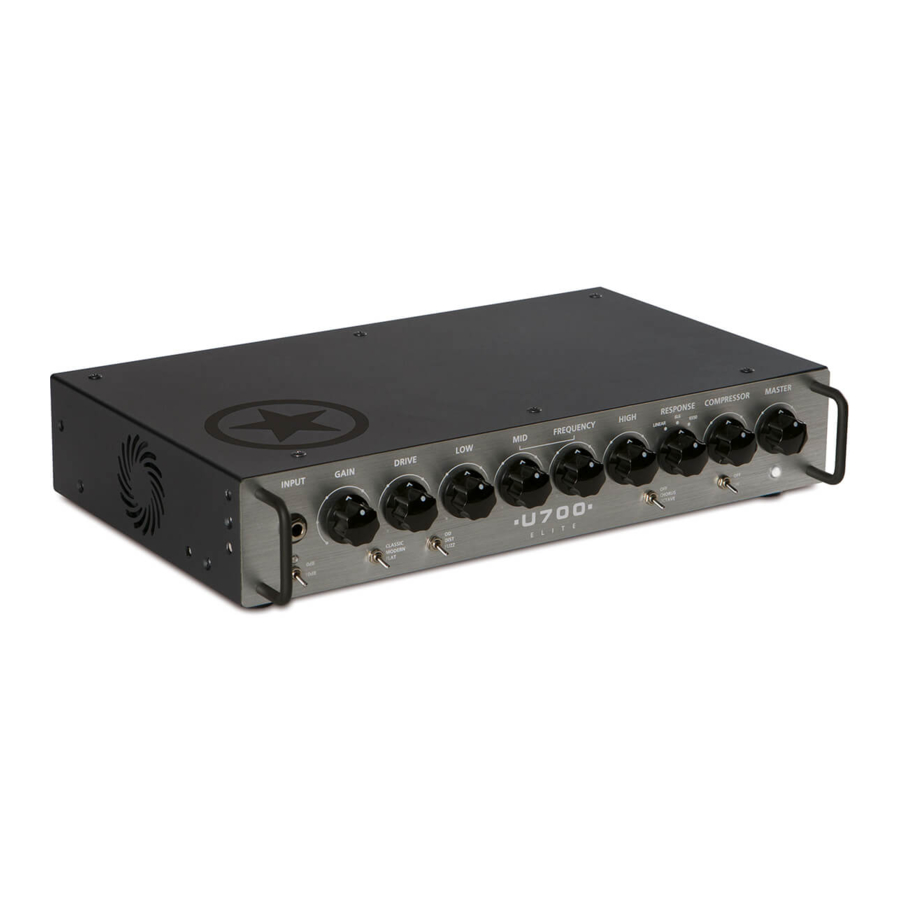

Voorpaneel

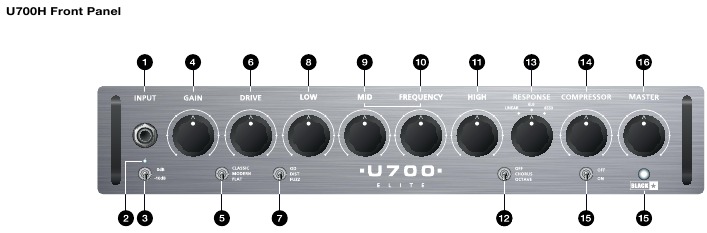

Overzicht voorpaneel

  1. Ingang
    Sluit hier uw basgitaar aan. Gebruik altijd een afgeschermde instrumentkabel van goede kwaliteit.
  2. Clip Indicator
    Deze LED licht op om aan te geven dat de Input-trap in clipping wordt gedreven. De Pad Switch (3), Gain (4) en de volumeregelaar op uw instrument beïnvloeden allemaal dit signaalniveau en op welk punt de ingangstrap clipt. Clipping van de ingangstrap (Clip Indicator brandt) veroorzaakt geen schade aan uw versterker en kan wenselijk zijn, afhankelijk van uw toonvoorkeur.
  3. Pad Switch
    Selecteer een versterkingsbereik op basis van uw instrumentpickup met behulp van de Pad-schakelaar. Probeer als richtlijn de 0dB-instelling voor een passieve pickup en -10dB voor een actieve pickup.
  4. Gain
    Dit regelt de versterking van het ingangssignaal naar de voorversterkertrap. Draai voor een ongerepte heldere toon de Gain omhoog terwijl u hard speelt totdat de Clip Indicator (2) LED oplicht, en verlaag deze vervolgens iets totdat de LED niet meer brandt. Gebruik bij gebruik van Overdrive (5) de Gain-regeling om de hoeveelheid vervorming te variëren. Clipping van de ingangstrap veroorzaakt geen schade aan uw versterker en kan wenselijk zijn, afhankelijk van uw toonvoorkeur.
  5. Voice Select
    Selecteer tussen drie verschillende voorversterkerklanken:
    • CLASSIC – Door buizen geïnspireerde grom met vintage EQ
    • MODERN – Hoge headroom-dynamiek en geavanceerde EQ
    • FLAT – Volledig vlak, helder en transparant met studio-achtige EQ

De Overdrive Voice kan ook worden geselecteerd via een optionele 2-knops vergrendelende voetschakelaar (16).

  1. Drive
    Mix de gewenste hoeveelheid vervorming voor de momenteel geselecteerde Drive (7) ten opzichte van het heldere signaal. Met de Drive-regeling in de minimumstand (volledig tegen de klok in) wordt het Drive-circuit omzeild. Naarmate de Drive-regeling wordt verhoogd (met de klok mee), wordt de hoeveelheid versterking en mix verhoogd, totdat een volledig vervormd geluid wordt bereikt met de regeling op maximaal.
    De momenteel geselecteerde Drive kan worden in- en uitgeschakeld met behulp van de meegeleverde FS-13 2-weg voetschakelaar of de optionele FS-12 5-weg voetschakelaar. Zie het gedeelte Voetschakelaars.
  2. Drive Select
    Selecteer tussen drie verschillende Drive-typen:
    • OVERDRIVE – Soepele, open, harmonisch rijke overdrive
    • DIST – Gebalanceerde pedaalachtige vervorming
    • FUZZ – Onvervalste fuzz

Naast het in- en uitschakelen van de huidige Drive, kunt u met de optionele FS-12 5-weg voetschakelaar ook het momenteel geselecteerde Drive-type wijzigen. Zie het gedeelte Voetschakelaars voor meer informatie.

  1. Equalisation
    Uw Unity Elite-versterker is voorzien van een geavanceerde semi-parametrische EQ die meerdere onderliggende parameters varieert om het beste aan te sluiten bij de stijl van de geselecteerde Voice (5). Dit zorgt voor ultieme flexibiliteit in combinatie met de unieke Response (13)-regeling om het geluid in uw hoofd te bereiken.
    VOICE LOW (8) MID LEVEL (9) MID FREQUENCY (10) HIGH (11)
    CLASSIC ±12dB @ 40Hz +10dB / -20dB 220Hz - 3KHz +15dB / -20dB @ 4KHz
    MODERN ±15dB @ 40Hz +15dB / -20dB, met geavanceerde Q morphing notch @ min. 50Hz – 3KHz ±15dB @ 6KHz
    FLAT ±16dB @ 40Hz ±12dB 180Hz - 1KHz ±16dB @ 5KHz
  2. Equalisation
  3. Equalisation
  4. Equalisation
  5. Effect Select
    Selecteer een gewenst effect uit de eenvoudige maar krachtige effectensectie: OFF, CHORUS of OCTAVE. De niveaus van de Chorus- en Octave-effecten worden aangepast met speciale bedieningselementen op het achterpaneel.
    Het momenteel geselecteerde effect kan worden in- en uitgeschakeld met behulp van de meegeleverde FS-13 2-weg voetschakelaar. Zet de Effect Select-schakelaar op het door u gekozen effect en schakel het in en uit met de voetschakelaar.
    Met de optionele FS-12 voetschakelaar kunnen zowel Chorus- als Octave-effecten tegelijkertijd worden gebruikt. Zie het gedeelte Voetschakelaars voor meer informatie.
  6. Response
    Uw Unity Elite-versterker is voorzien van Blackstar's unieke Response-regeling, waarmee u het gevoel en de dynamiek van de eindtrap kunt aanpassen aan uw speelstijl en de gewenste toon. De sag, compressie en tonaliteit van drie gerespecteerde eindversterkertrappen kunnen worden gecombineerd met een vergelijkbare voorversterkerklank om klassieke tonen te creëren, of mix en match om een geluid te creëren dat uniek is voor u.
    Selecteer tussen drie eindversterkerresponsen:
    • LINEAR – Krachtig en helder – laat uw spel voor zich spreken
    • 6L6 – Compressie en punch van 6L6-eindbuizen
    • 6550 – Dynamiek en headroom van krachtige 6550's
  7. Compressor Level
    Regelt de totale hoeveelheid compressie door de drempel, attack, release en make-up gain tegelijkertijd aan te passen. Lagere instellingen van de regeling resulteren in langzamere attack- en releasetijden en een hogere drempel. Het verhogen van de regeling verlaagt de compressiedrempel en verhoogt de make-up gain, en maakt de attack- en releasetijden dienovereenkomstig sneller.
  8. Compressor Select
    Schakel de Compressor in en uit. De optionele FS-12 5-weg voetschakelaar kan worden gebruikt om de Compressor in en uit te schakelen in combinatie met de meegeleverde FS-13 2-weg voetschakelaar. Zie het gedeelte Voetschakelaars voor meer informatie.
  9. Master Volume
    Dit regelt het totale uitgangsvolume van uw versterker. Door het met de klok mee te draaien, wordt het volume verhoogd. Door de Master Volume op nul te zetten, kunt u stil oefenen of opnemen via een van de Line Output-aansluitingen op het achterpaneel.
    Het niveau van de Cabinet Link XLR-uitgang op het achterpaneel wordt ook geregeld door de Master Volume.
  10. Power Indicator
    De Power Indicator brandt wanneer de versterker is ingeschakeld.
    Dit is een multifunctionele LED die ook een foutstatus in uw versterker kan aangeven door aan en uit te knipperen. Uw Unity Elite-versterker is uitgerust met verschillende beveiligingsfuncties die zijn ontworpen om schade te voorkomen als de normale bedrijfsomstandigheden worden overschreden. Als de versterker detecteert dat hij te warm wordt, gaat hij in een beveiligingsmodus en wordt de geluidsuitvoer gedempt; deze beveiligingsmodus wordt aangegeven door de Power Indicator die aan en uit knippert. Zodra uw versterker voldoende is afgekoeld, wordt het geluid automatisch gedempt en keert de Power Indicator terug naar constant AAN.
    Als de Power Indicator continu aan en uit knippert, kan er een andere fout aanwezig zijn. Neem in dit geval contact op met uw verkooppunt, lokale distributeur of Blackstar rechtstreeks voor service-instructies.

Achterpaneel

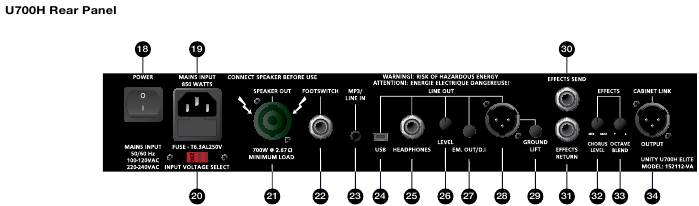

Overzicht achterpaneel

  1. Aan/uit-schakelaar
    Deze schakelaar wordt gebruikt om de versterker aan en uit te zetten.
  2. Netvoedingingang
    De meegeleverde afneembare netvoedingskabel wordt hier aangesloten. Zorg er altijd voor dat de aan/uit-schakelaar (18) in de OFF (uit) positie staat en dat de spanningskeuzeschakelaar (20) de juiste spanning voor uw locatie aangeeft voordat u de netspanning aansluit. De kabel mag alleen worden aangesloten op een stopcontact dat compatibel is met de spannings-, vermogens- en frequentievereisten die op het achterpaneel staan vermeld. Breek nooit de aardingspin van de netvoedingskabel af. Raadpleeg bij twijfel een gekwalificeerde technicus.
  3. Spanningskeuzeschakelaar
    Stel de juiste netspanning in die overeenkomt met uw huidige locatie voordat u deze op een stopcontact aansluit. Draai de haakkant van de transparante plastic schakelaar losjes los om deze te draaien en indien nodig toegang te krijgen tot de schakelaar - verwijder de toegangsschroeven van de plastic schakelaar niet volledig.

    Verander nooit de spanningsselectie terwijl de versterker is ingeschakeld. Het niet verzekeren van de juiste spanningsselectie zal schade aan uw versterker veroorzaken en een ernstig risico op letsel opleveren.
  4. Luidsprekeruitgang
    Sluit hier uw versterker aan op een passieve luidsprekerkast. Deze speakON-combostekker maakt zowel speakON- als 1/4"-luidsprekerkabel mogelijk. De minimale totale nominale impedantie van deze versterker is 2,67 Ohm; voor hogere impedanties wordt het maximale uitgangsvermogen verminderd.

    Zorg er altijd voor dat de totale aangesloten impedantie 2,67 Ohm of groter is. Als u dit niet doet, kan dit schade aan de versterker veroorzaken.
    Aangesloten kasten Totale impedantie Geschikt?
    1 x 16 Ohm Kast 16 Ohm ✓
    2 x 16 Ohm Kasten 8 Ohm ✓
    3 x 16 Ohm Kasten 5,33 Ohm ✓
    1 x 8 Ohm Kast 8 Ohm ✓
    2 x 8 Ohm Kasten 4 Ohm ✓
    3 x 8 Ohm Kasten 2,67 Ohm ✓
    1 x 4 Ohm Kast 4 Ohm ✓
    2 x 4 Ohm Kasten 2 Ohm ✗
    3 x 4 Ohm Kasten 1,33 Ohm ✗
    Met behulp van hoogrenderende Klasse D-eindversterkertechnologie zal het maximale uitgangsvermogen van uw Unity Elite-versterker variëren afhankelijk van de totale impedantie van de aangesloten luidsprekerkasten.
    Totale impedantie Geschat uitgangsvermogen
    2,67 Ohm 700 Watt
    4 Ohm 500 Watt
    8 Ohm 250 Watt
  1. Voetschakelaar
    Sluit de meegeleverde FS-13 2-wegs voetschakelaar of de optionele FS-12 5-wegs voetschakelaar hier aan met behulp van een standaard mono ¼" instrument- of luidsprekerkabel. Zie het gedeelte over voetschakelaars voor meer informatie over de werking en functionaliteit van compatibele voetschakelaars.
  2. MP3 / Line In
    Speel audio af van elk apparaat met een 3,5 mm-uitgang (bijv. een telefoon, MP3-speler, tablet, laptop, enz.) via uw Unity Elite-versterker met behulp van een 3,5 mm (1/8") AUX-kabel (apart verkrijgbaar). Pas het volume op uw afspeelapparaat aan dat van uw basgitaar aan, zodat u kunt meespelen. Het volume naar de externe luidspreker(s) wordt geregeld door de Master Volume-knop (16). Het MP3/Line In-signaal wordt ook gemixt naar de **SIGNfrac14" Headphones-uitgang (25), maar niet naar de XLR Line Output.
  3. Line Out (USB)
    Deze Mini-B-type USB-aansluiting is bedoeld om via een geschikte kabel (niet meegeleverd) verbinding te maken met een computer. Het is geschikt voor meerdere gelijktijdige in- en uitgangen. Er worden standaard audiodrivers gebruikt om de versterker aan te sluiten op een pc, Mac of ander toepasselijk opnameapparaat. Er zijn geen specifieke drivers vereist. Ga voor een handleiding over USB-opname met lage latentie naar: www.blackstaramps.com/usbrecording
    OPMERKING: Sluit de versterker altijd aan via een hoofd-USB-poort, die zich vaak aan de achterkant van de computer bevindt.
    De versterker wordt weergegeven als een audio-opnameapparaat in de opnamesoftware. De audio-uitvoer via USB van uw versterker rechtstreeks naar uw computer wordt uitgevoerd via vier onafhankelijke, gelijktijdige kanalen:
    Kanaal 1: Stereo geëmuleerd, linkerkanaal – Het volledig bewerkte basgeluid, met luidsprekerkastemulatie. Dit omvat het linkerkanaal van het interne stereochorus.
    Kanaal 2: Stereo geëmuleerd, rechterkanaal – Het volledig bewerkte basgeluid, met luidsprekerkastemulatie. Dit omvat het rechterkanaal van het interne stereochorus.
    Kanaal 3: Voorversterkeruitgang – Het voorversterkergeluid van de Voices en EQ-fase, zonder luidsprekerkastemulatie. Ideaal voor gebruik met uw eigen effecten en kastemulatieplugins in uw opnamesoftware/DAW.
    Kanaal 4: Onbewerkt droog D.I.-signaal – Dit is het directe signaal van uw basgitaar zoals ontvangen door de versterker. Neem dit signaal op voor later gebruik tijdens Reamping (zie het gedeelte Reamping hieronder).
    Deze audiostreams kunnen gelijktijdig worden opgenomen in uw gekozen opnamesoftware/DAW.
    TIP: Om een ​​echt stereo chorus-effectgeluid op te nemen, pan je het stereo geëmuleerde linkerkanaal 100% naar links in de mix en pan je het rechterkanaal 100% naar rechts.
    Uw Unity Pro Bass-versterker kan ook audio-invoer van uw computer ontvangen:
    Kanaal 1: Line-ingang, linkerkanaal – Gebruikt voor audiobewaking of afspelen van achtergrondtracks via de luidspreker(s) en Line Outputs.
    Kanaal 2: Line-ingang, rechterkanaal – Gebruikt voor audiobewaking of afspelen van achtergrondtracks via de luidspreker(s) en Line Outputs.
    Kanaal 3: Reamping-ingang – Stuur een vooraf opgenomen onbewerkt bassignaal naar uw versterker voor Reamping, in de Reamping-modus (zie het gedeelte Reamping hieronder).
    Kanaal 4: Ongebruikt.

Reamping

Indien geactiveerd, stelt de Reamping-modus uw Unity Elite-versterker in staat om een ​​vooraf opgenomen, droog D.I.-signaal via USB te accepteren en dit in de ingangsfase. De voorversterker- en effectinstellingen kunnen vervolgens naar wens worden aangepast en het retoursignaal kan opnieuw worden vastgelegd met behulp van opnamesoftware op een aangesloten pc of Mac. Reamping is een zeer handige opnametool waarbij uw gewenste toon kan worden gekozen nadat het opgenomen deel is vastgelegd, waardoor u kunt experimenteren met verschillende geluiden en effecten zonder dat u zich zorgen hoeft te maken over het herhalen van de perfecte take.
De Reamping-modus wordt automatisch geactiveerd wanneer er een USB-verbinding aanwezig is en er GEEN verbinding is in de instrumentingang (1). De Reamping-modus wordt automatisch afgesloten als er een kabel is aangesloten op de instrumentingang van de versterker.

Reamping-voorbeeld
Stel twee instrumenttracks in een sessie in uw gekozen opnamesoftware in. Wijs een van de tracks toe aan USB-ingangen 1+2 (stereo geëmuleerde Line Output van uw versterker) en de andere aan USB-ingang 4 (onbewerkt droog D.I. van uw versterker).
Het is aan te raden om altijd USB-ingang 4 op te nemen naast alle volledig bewerkte audio van de andere USB-ingangen, voor het geval u de toon van de opname na de take wilt aanpassen. Om dit te doen, koppelt u eenvoudigweg de instrumentkabel los van de ingang van uw versterker en speelt u het vooraf opgenomen onbewerkte D.I.-signaal van uw opnamesoftware af naar USB-uitgang 3 (de Reamping-ingang van de versterker). Het afspelen van deze track is dan te horen via de luidspreker(s) en Line Outputs van uw versterker, en de toon kan normaal worden aangepast met behulp van de bedieningselementen aan de boven- en achterkant van uw versterker. Zodra uw gewenste toon is gevonden, start u eenvoudigweg het afspelen van het onbewerkte D.I.-signaal opnieuw via uw opnamesoftware en neemt u tegelijkertijd de stereo geëmuleerde audio op die door uw versterker wordt geretourneerd van USB-ingangen 1+2.

  1. Koptelefoon
    Een stereo ¼" uitgang voor het aansluiten van uw koptelefoon voor monitoring of stille oefening. Het uitgangssignaal wordt bepaald door de positie van de Line Out Level-knop (26) en de Em. Out/D.I.-schakelaar (27). Het Chorus-effect is stereo op deze uitgang wanneer de Emulated Output is geselecteerd. Zet de Master Volume-knop (16) op nul voor stille oefening.
  2. Line Out Level
    Met deze regelaar kan het signaalniveau dat naar alle Line Outputs wordt gestuurd, worden verlaagd of verhoogd. Deze knop beïnvloedt de USB-audio (24), Koptelefoon (25) en XLR (28) Line-uitgangen, maar niet het externe luidsprekervolume.
  3. Emulated Output / D.I.
    Deze schakelaar beïnvloedt welk audiosignaal naar de Koptelefoon (25) en XLR (28) Line Outputs wordt gestuurd:
    • Emulated Output (schakelaar UIT) – het volledige voorversterkersignaal van Gain, Drive, EQ en effecten wordt naar de Line Outputs gestuurd. Emuleert de tonale kenmerken van een basluidsprekerkast en zorgt voor een natuurlijke toon voor directe opname.
    • D.I. (schakelaar IN) – het directe signaal van uw basgitaar zoals ontvangen door de versterker, genomen na de ingangsversterkingsknop (4) en de Pad-schakelaar (3).
  4. XLR Line Out
    Dit is een gebalanceerde uitgang voor aansluiting op een PA, mengpaneel of interface voor opname en monitoring. Met behulp van een goede kwaliteit afgeschermde kabel biedt de gebalanceerde XLR-verbinding een hoogwaardig signaal, vrij van ruis. Het uitgangssignaal wordt bepaald door de positie van de Line Out Level-knop (26) en de Em. Out/D.I.-schakelaar (27).
    OPMERKING: Uw Unity Elite-versterker wordt NIET beschadigd door fantoomvoeding toe te passen op de XLR Line Output en heeft geen invloed op de werking van de versterker.
  5. Ground Lift
    Deze schakelaar kan worden gebruikt om de circuit-naar-chassis aardverbinding van de XLR-uitgang te verwijderen, wat kan helpen als u brom of ruis ervaart bij het aansluiten op een extern apparaat. Als u een brom ervaart bij het aansluiten van de XLR Output (28) op een extern apparaat, activeer dan de Ground Lift door op de knop te drukken om de aarde op het circuit op te heffen.
  6. Effects Loop Send
    Sluit hier aan op de (mono) ingang van een extern effectenapparaat. Dit kan ook worden gebruikt als een voorversterkeruitgang voor directe opname.
  7. Effects Loop Return
    Sluit hier de (mono) uitgang van een extern effectenapparaat aan.
  8. Chorus Level
    Deze regelaar past de hoeveelheid chorus-effect met vaste snelheid aan die wordt gemixt met uw originele signaal wanneer de Chorus is geselecteerd met de Effect Select-schakelaar (12). Dit varieert van een zeer subtiele hoeveelheid 'glans' (vaak gebruikt om het basgeluid in een live of opgenomen mix op te tillen) tot een volledig effectief 'swell' voor een meer atmosferisch geluid.
  9. Octave Blend
    Deze regelaar past de mix van de octaaf-omlaag- en octaaf-omhoog-effecten aan wanneer Octave is geselecteerd op de Effect Select-schakelaar (12). Met deze knop op minimum wordt alleen de octaaf-omlaag gemixt met uw originele signaal. Indien ingesteld op maximum, wordt alleen de octaaf-omhoog gemixt met uw originele signaal. Een proportionele mix van zowel octaaf-omlaag als octaaf-omhoog kan worden gemixt met uw originele signaal naarmate deze regelaar naar de middelste positie wordt verplaatst.
  10. Cabinet Link
    Breid uw setup uit door een Blackstar Unity Pro Bass U250ACT Active Cabinet (apart verkrijgbaar) aan te sluiten op de Cabinet Link-uitgang met behulp van een XLR-kabel. Meerdere U250ACT Active Cabinets kunnen aan elkaar worden gekoppeld om een ​​modulaire setup te creëren met een bijna onbeperkt vermogen, waarbij elke U250ACT tot 250 W extra vermogen toevoegt via een op maat ontworpen 15" Eminence-luidspreker.
    Het Cabinet Link-uitgangsniveau wordt geregeld door de Master Volume (16) en creëert een echte stereo-setup wanneer aangesloten op een Blackstar U250ACT met het Chorus-effect ingeschakeld.

Voetschakelaars

FS-13 2-wegs voetschakelaar (meegeleverd)

Sluit deze voetschakelaar aan op de Footswitch-aansluiting (22) aan de achterkant van uw versterker met behulp van een standaard mono gitaarkabel of luidsprekerkabel (meegeleverd).
Door op knop 'A' op uw FS-13 te drukken, wordt de huidige Drive-selectie in-/uitgeschakeld. Door op knop 'B' te drukken, wordt de huidige Effect-selectie in-/uitgeschakeld.

FS-12 5-wegs voetschakelaar (niet meegeleverd)

Sluit deze voetschakelaar aan op de Footswitch-aansluiting (22) aan de achterkant van uw versterker met behulp van een standaard mono gitaarkabel of luidsprekerkabel.
Door op knop 'A' op uw FS-12 te drukken, bladert u door elk van de drie Voices. De LED boven knop 'A' geeft de momenteel geselecteerde Voice aan, waarbij Groen = CLASSIC, Oranje = MODERN en Rood = FLAT.
Knop 'B' schakelt uw geselecteerde Drive in/uit. U kunt selecteren welke Drive momenteel actief is met een enkele druk op de knoppen 'A' en 'B' tegelijk (scroll 'omlaag') of een enkele druk op de knoppen en 'B' en 'C' tegelijk (scroll 'omhoog'). De LED boven knop 'B' geeft de momenteel geselecteerde Drive aan, waarbij Groen = OD, Oranje = DIST en Rood = FUZZ. De momenteel geselecteerde Drive wordt ook weergegeven op het display in het midden van de FS-12. Wanneer de Drive-knop (5) op het bovenpaneel op nul staat, is de Drive-blend UIT en is het FS-12-display leeg.
Door op knop 'C' te drukken, wordt het Chorus-effect in/uitgeschakeld en knop 'D' schakelt het Octave-effect in/uit. Met behulp van de optionele FS-12-voetschakelaar kunnen de Chorus- en Octave-effecten tegelijkertijd worden gebruikt.
Door op knop 'E' te drukken, wordt de chromatische tuner ingeschakeld. Dit dempt ook alle geluidsuitvoer van uw Unity Pro Bass-versterker.
Het indrukken van een knop gaat gepaard met een scrollend bericht van de bijbehorende actie op het centrale display van de FS-12.

FS-12 + FS-13 7-wegs schakeling

Sluit de FS-12 5-wegs voetschakelaar aan op uw Unity Elite-versterker zoals hierboven beschreven, en sluit vervolgens uw meegeleverde FS-13 2-wegs voetschakelaar aan op de 'EXT'-aansluiting van uw FS-12 met behulp van een standaard mono instrument- of luidsprekerkabel.
In deze configuratie schakelt knop 'A' op uw FS-13 de Compressor in/uit, en knop 'B' schakelt de Effects Loop in/uit. Bij gebruik van deze 7-wegs schakelconfiguratie tonen de twee markeringen aan de rechterkant van het display op de FS-12 de aan/uit-status voor de functie van elke FS-13-schakelaar.

Technische specificatie

Unity U700H Elite
Vermogen (RMS): 700 Watt @ 2,67 Ohm minimale impedantie
Gewicht (kg): 4,2
Afmetingen (mm): 378(B) x 77(H) x 245(D)
Voetschakelaar: FS-13 meegeleverd, optionele FS-12 voor extra functionaliteit

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

  1. Lees deze instructies.
  2. Bewaar deze instructies.
  3. Neem alle waarschuwingen in acht.
  4. Volg alle instructies op.
  5. Gebruik dit apparaat niet in de buurt van water.
  6. Reinig alleen met een droge doek.
  7. Blokkeer geen ventilatieopeningen.
  8. Installeer in overeenstemming met de instructies van de fabrikant.
  9. Niet installeren in de buurt van warmtebronnen zoals radiatoren, warmteroosters, kachels of andere apparaten (inclusief versterkers) die warmte produceren.
  10. Omzeil niet het veiligheidsdoel van de gepolariseerde of geaarde stekker. Een gepolariseerde stekker heeft twee pinnen waarvan er één breder is dan de andere. Een geaarde stekker heeft twee pinnen en een derde aardingspin. De brede pin of de derde pin zijn bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
  11. Bescherm het netsnoer tegen betrapping of beknelling, vooral bij stekkers, stopcontacten en het punt waar ze het apparaat verlaten.
  12. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
  13. Haal de stekker van dit apparaat uit het stopcontact tijdens onweer of wanneer het gedurende lange tijd niet wordt gebruikt .
  14. Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals een beschadigd netsnoer of een beschadigde stekker, er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.

"OM DIT APPARAAT VOLLEDIG VAN HET NET TE SCHEIDEN, TREKT U DE STEKKER VAN HET NETSNOER UIT HET STOPCONTACT".
"WAARSCHUWING: OM HET RISICO OP BRAND OF ELEKTRISCHE SCHOKKEN TE VERMINDEREN, STEL DIT APPARAAT NIET BLOOT AAN REGEN OF VOCHT EN PLAATS GEEN MET VLOEISTOFFEN GEVULDE VOORWERPEN, ZOALS VAZEN, OP DIT APPARAAT".
waarschuwing Dit symbool is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies in de documentatie die bij het apparaat wordt geleverd.
schokgevaar Dit symbool is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van niet-geïsoleerde "gevaarlijke spanning" in de behuizing van het product die van voldoende omvang kan zijn om een risico op elektrische schokken voor personen te vormen.

RISICO OP ELEKTRISCHE SCHOKKEN
NIET OPENEN



Belangrijke veiligheidsinformatie!
LEES DE VOLGENDE INFORMATIE AANDACHTIG DOOR. BEWAAR ALLE INSTRUCTIES VOOR TOEKOMSTIG GEBRUIK!
Neem alle waarschuwingen en instructies op het product in acht!

Hoge interne bedrijfsspanningen
Open de behuizing van de apparatuur niet. Er zijn geen door de gebruiker te onderhouden onderdelen in deze apparatuur. Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel.
Reinig alleen met een droge doek.
Er kan condensatie ontstaan aan de binnenkant van een versterker als deze van een koude omgeving naar een warmere locatie wordt verplaatst. Voordat u het apparaat inschakelt, wordt aanbevolen om het apparaat op kamertemperatuur te laten komen.
Ongeautoriseerde wijziging van deze apparatuur is uitdrukkelijk verboden door Blackstar Amplification Ltd.
Steek nooit voorwerpen van welke aard dan ook in de ventilatiesleuven op de behuizing van de apparatuur.
Stel dit apparaat niet bloot aan regen, vloeistoffen of vocht van welke aard dan ook.
Neem alle waarschuwingen en instructies op het product in acht!
Plaats dit product niet op een onstabiele trolley, standaard of tafel. Het product kan vallen en ernstige schade aan het product of aan personen veroorzaken!
Bedek of blokkeer geen ventilatiesleuven of openingen.
Dit product mag niet in de buurt van een warmtebron worden geplaatst, zoals een fornuis, radiator of een andere warmteproducerende versterker.
Gebruik alleen het meegeleverde netsnoer dat compatibel is met de netspanning in uw regio.
Netsnoeren moeten altijd zorgvuldig worden behandeld en moeten worden vervangen als ze op enigerlei wijze beschadigd zijn.
Breek nooit de aarde (aarding) pin op het netsnoer af.
Het netsnoer moet worden losgekoppeld wanneer het apparaat gedurende lange tijd niet wordt gebruikt.
Voordat het apparaat wordt ingeschakeld, moet de luidspreker worden aangesloten zoals beschreven in de handleiding met behulp van de kabel die door de fabrikant wordt aanbevolen.
Vervang beschadigde zekeringen altijd door het juiste type en de juiste waarde.
Koppel nooit de beschermende hoofdaardverbinding los.
Hoge luidsprekerniveaus kunnen permanente gehoorbeschadiging veroorzaken. U dient daarom de directe omgeving van luidsprekers die op hoge niveaus werken te vermijden. Draag gehoorbescherming als u voortdurend wordt blootgesteld aan hoge niveaus.
Als het product niet normaal werkt, wanneer de bedieningsinstructies worden gevolgd, breng het product dan naar een gekwalificeerde servicemonteur.
De Occupational Safety and Health Administration (OSHA) van de Amerikaanse overheid heeft de volgende toegestane blootstelling aan geluidsniveaus gespecificeerd:

Duur per dag in uren Geluidsniveau dBA, trage respons
8 90
6 92
4 95
3 97
2 100
1½ 102
1 105
½ 110
¼ of minder 115

Volgens OSHA kan elke blootstelling die de bovenstaande toegestane limieten overschrijdt, leiden tot enig gehoorverlies.
Er moeten oordopjes in de gehoorgang of over de oren worden gedragen bij het bedienen van dit versterkingssysteem om permanent gehoorverlies te voorkomen als de blootstelling de hierboven uiteengezette limieten overschrijdt. Om potentieel gevaarlijke blootstelling aan hoge geluidsdrukniveaus te voorkomen, wordt aanbevolen dat alle personen die worden blootgesteld aan apparatuur die hoge geluidsdrukniveaus kan produceren, zoals dit versterkingssysteem, worden beschermd door gehoorbeschermers terwijl dit apparaat in werking is.

Blackstar Amplification Ltd, Beckett House, 14 Billing Road, Northampton, NN1 5AW, Verenigd Koninkrijk
Ga voor de meest recente informatie naar: www.blackstaramps.com
