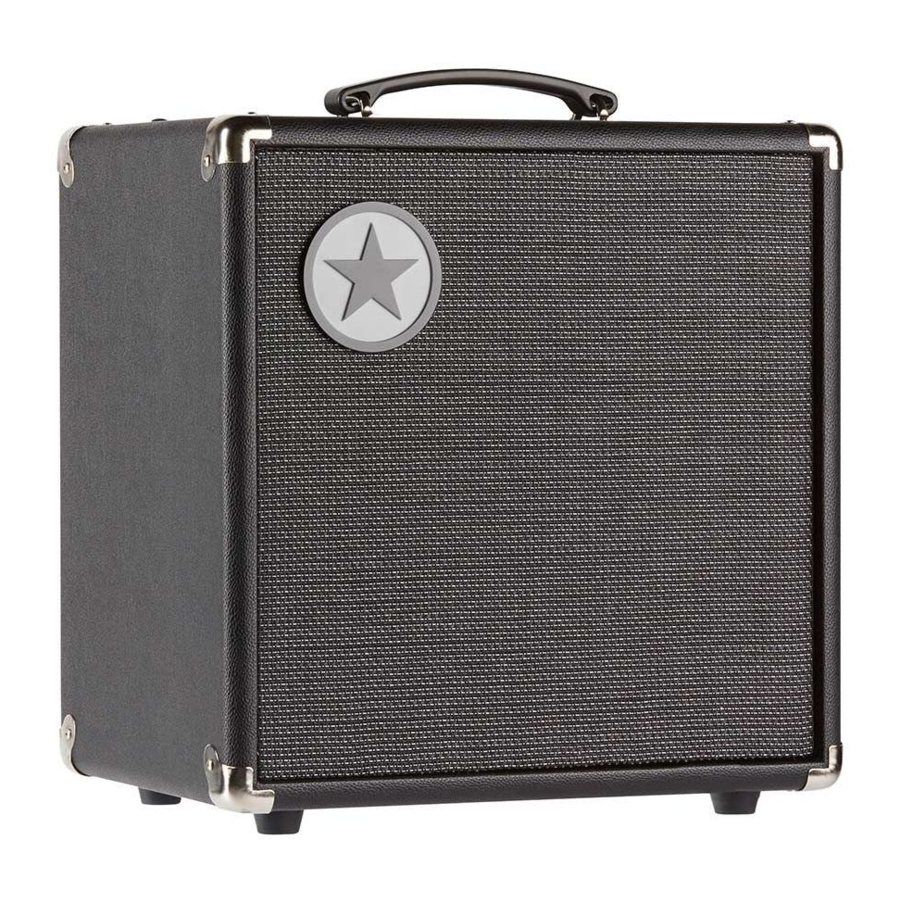

Blackstar Unity 30, Unity 60, Unity 120 - PRO BASS SYSTEM Handleiding

Inleiding

Net als al onze producten is deze versterker het resultaat van talloze uren nauwgezet
Onderzoek en ontwikkeling door ons ontwerpteam van wereldklasse. Het Blackstar-team, gevestigd in Northampton (VK), bestaat uit ervaren muzikanten en het enige doel van het ontwikkelingsproces is om bassisten te voorzien van producten die de ultieme hulpmiddelen zijn voor zelfexpressie.
Alle Blackstar-producten worden onderworpen aan uitgebreide laboratorium- en praktijktests om ervoor te zorgen dat ze echt compromisloos zijn op het gebied van betrouwbaarheid, kwaliteit en vooral TONE.
Lees deze handleiding zorgvuldig door om ervoor te zorgen dat u optimaal profiteert van uw nieuwe Blackstar-product.
Als je het leuk vindt wat je hoort en meer wilt weten over het Blackstar-assortiment, bezoek dan onze website op www.blackstaramps.com.

Functies

Unity Pro Bass System is het resultaat van talloze uren technisch onderzoek en benchmarking ten opzichte van de meest iconische historische referenties. Ontworpen van de grond af aan door bassisten, voor bassisten, zijn ze eenvoudig en krachtig. Met de bedrieglijk eenvoudige bedieningselementen van het nieuwe Unity Pro Bass System kunt u snel en gemakkelijk uw geluid creëren, met een solide bas, gedetailleerde dynamiek en innovatieve functies in een compact pakket van 30 watt tot 500 watt.
Met drie verschillende voorversterker-klankkleuren, een krachtige semi-parametrische 3-bands EQ en selecteerbare compressor produceert Unity oneindig flexibele basgeluiden en een uitzonderlijk gevoel, ongeacht uw speelstijl.
Van de organische respons van klassieke buizenversterkers tot een modern, clean platform, Unity brengt het ultieme in basgeluid samen.

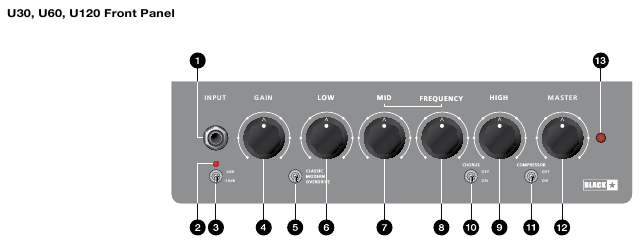

Voorpaneel

1. Input (Ingang)
   Sluit hier uw basgitaar aan. Gebruik altijd een afgeschermde instrumentkabel van goede kwaliteit.
2. Clip Indicator (Clipindicator)
   Deze LED licht op om aan te geven dat de ingangstrap in clipping wordt gedreven. De Pad Switch (3), Gain (4) en de volumeregelaar op uw instrument beïnvloeden allemaal dit signaalniveau en op welk punt de ingangstrap clipt. Het clippen van de ingangstrap (Clip Indicator brandt) veroorzaakt geen schade aan uw versterker en kan wenselijk zijn, afhankelijk van uw tonale voorkeur.
3. Pad Switch (Padschakelaar)
   Selecteer een versterkingsbereik op basis van uw instrumentpickup met behulp van de Pad-schakelaar. Probeer als richtlijn de 0dB-instelling voor een passieve pickup en de -10dB voor een actieve pickup.
4. Gain (Versterking)
   Dit regelt de versterking van het ingangssignaal naar de voorversterkertrap. Draai voor een ongerept, helder geluid de Gain omhoog terwijl u hard speelt totdat de Clip Indicator (2) LED oplicht en verlaag deze vervolgens iets totdat de LED niet meer brandt. Bij gebruik van Overdrive (5) gebruikt u de Gain-regelaar om de hoeveelheid vervorming te variëren. Het clippen van de ingangstrap veroorzaakt geen schade aan uw versterker en kan wenselijk zijn, afhankelijk van uw tonale voorkeur.
5. Voice Select (Stemselectie)
   Selecteer uit drie verschillende voorversterkerstemmen:
   • CLASSIC – Op buizen geïnspireerd gegrom
   • MODERN – Hoge headroom met pittige dynamiek
   • OVERDRIVE – Soepele, open overdrive met een harmonisch rijke beet De Overdrive Voice kan ook worden geselecteerd via een optionele 2-knops vergrendelende voetschakelaar (16).

6. Low (Laag)
   Deze regelaar past de hoeveelheid lage frequenties in uw geluid aan en biedt ±10dB aanpassing bij 80Hz. De lage frequentie-uitvoer is vlak in de middelste positie. Verhoog deze regelaar voor een dieper, meer resonerend geluid.
7. Mid (Midden)
   Deze regelaar past de hoeveelheid middenfrequenties in uw geluid aan en biedt ±12dB aanpassing bij de gespecificeerde frequentie (8). De middenfrequentie-uitvoer is vlak in de middelste positie. Lagere instellingen van deze regelaar resulteren in een meer uitgehold, gevormd geluid. Verhoog deze regelaar voor een geluid met meer 'body' dat helpt om door een live mix heen te snijden.

8. Frequency (Frequentie)
   Met deze regelaar kunt u de frequentie aanpassen waarop de Mid-regelaar (7) uw geluid beïnvloedt, variërend van 200 Hz bij minimum tot 2 kHz bij maximum. Als de Mid-regelaar (7) zich in de middelste positie bevindt, heeft het vegen van de Mid Frequency met deze regelaar geen hoorbaar effect.
9. High (Hoog)
   Deze regelaar past de hoeveelheid hoge frequenties in uw geluid aan en biedt ±15dB aanpassing bij 5KHz. De hoge frequentie-uitvoer is vlak in de middelste positie. Verhoog deze regelaar voor een helderder, meer percussief geluid.
10. Chorus Select (Chorusselectie)
    Schakel het CHORUS-effect in en uit met deze tuimelschakelaar. Dit introduceert een subtiele hoeveelheid 'glans' die vaak wordt gebruikt om het basgeluid in een live of opgenomen mix op te tillen. De Chorus kan ook worden in- en uitgeschakeld via een optionele 2-knops vergrendelende voetschakelaar (16).
11. Compressor (Compressor)
    Selecteer Schakel de compressor met vaste drempel IN en UIT. De Compressor-ingang kan hard worden ingedrukt met hogere Gain-niveaus (4) en wordt vaak gebruikt om uw geluid 'vetter' te maken wanneer u op lagere volumeniveaus speelt.
12. Master Volume (Mastervolume)
    Dit regelt het totale uitgangsvolume van uw versterker. Als u hem met de klok mee draait, wordt het volume verhoogd. Door het Master Volume op nul te zetten, is 'stil' oefenen of opnemen mogelijk via een van de Line Out-aansluitingen op het achterpaneel. Het niveau van de Cabinet Link XLR-uitgang (22) op het achterpaneel wordt ook geregeld door het Master Volume.
13. Power Indicator (Stroomindicator)
    De stroomindicator brandt wanneer de versterker is ingeschakeld.

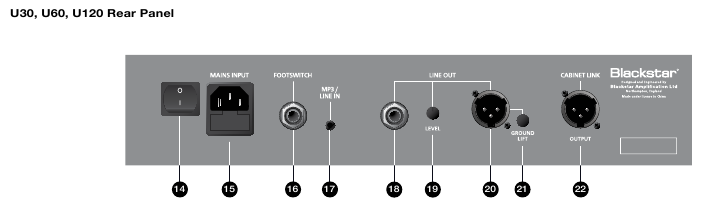

Achterpaneel

14. Power Switch (Aan/uit-schakelaar)
    Deze schakelaar wordt gebruikt om de versterker aan en uit te zetten.
15. Mains Input (Netstroomingang)
    De meegeleverde afneembare netvoedingskabel wordt hier aangesloten. Zorg er altijd voor dat de Power Switch (14) in de OFF-stand staat voordat u de netspanning aansluit. De kabel mag alleen worden aangesloten op een stopcontact dat compatibel is met de spannings-, vermogens- en frequentievereisten die op het achterpaneel staan vermeld. Breek nooit de aardingspen op de netkabel af. Raadpleeg bij twijfel een gekwalificeerde technicus.
16. Footswitch (Voetschakelaar)
    Sluit hier een 2-knops vergrendelende voetschakelaar aan (bijv. Blackstar FS-8, afzonderlijk verkrijgbaar). De 'Tip'-aansluiting (meestal de linkerknop) schakelt tussen de momenteel actieve Voice (5) en de Overdrive Voice. De 'Ring'-aansluiting (meestal de rechterknop) schakelt het Chorus-effect AAN en UIT.
17. MP3 / Line In
    Speel audio af van elk apparaat met een 3,5 mm-uitgang (bijv. uw telefoon, MP3-speler, tablet, laptop enz.) via uw Unity Bass-versterker met behulp van een 3,5 mm (1/8") AUX-kabel (afzonderlijk verkrijgbaar). Pas het volume op uw afspeelapparaat aan zodat het overeenkomt met dat van uw basgitaar, zodat u kunt meespelen. Het volume naar de interne luidspreker wordt geregeld door de Master Volume-knop (12). Het MP3 / Line In-signaal wordt ook gemengd met de ¼" Line Out (18) en XLR Line Out (20).
18. ¼" Line Out
    Dit is een dual-mono ¼" uitgang voor directe opname of het aansluiten van uw hoofdtelefoon voor monitoring en 'stille' oefening. Het uitgangsniveau wordt bepaald door de positie van de Line Out Level-knop (19). Zet de Master Volume-knop (12) op nul voor 'stille' oefening.

19. Line Out Level (Line-out niveau)
    Dit is een aparte volumeregelaar voor de ¼" Line Out (18) en XLR Line Out (20), die wordt gebruikt om een geschikt uitgangsniveau in te stellen voor opname of monitoring via een hoofdtelefoon. Deze regelaar heeft geen invloed op het volume van de interne luidspreker.
20. XLR Line Out
    Dit is een gebalanceerde uitgang voor aansluiting op een PA, mengpaneel of interface voor opname en monitoring. Met behulp van een goede kwaliteit afgeschermde kabel biedt de gebalanceerde XLR-aansluiting een hoogwaardig signaal, vrij van ruis. Het uitgangsniveau wordt bepaald door de positie van de Line Out Level-knop (19).
    OPMERKING: Uw Unity Bass-versterker raakt NIET beschadigd door fantoomvoeding toe te passen op de XLR Line Out, en heeft geen invloed op de werking van de versterker
21. Ground Lift (Aardingslift)
    Deze schakelaar kan worden gebruikt om de circuit-naar-chassis-aarding van de XLR Line Out (20) te verwijderen, wat kan helpen als u brom of ruis ervaart bij het aansluiten op een extern apparaat. Als u een brom ervaart, schakelt u de Ground Lift in door op de knop te drukken om de aarde op het circuit te heffen.

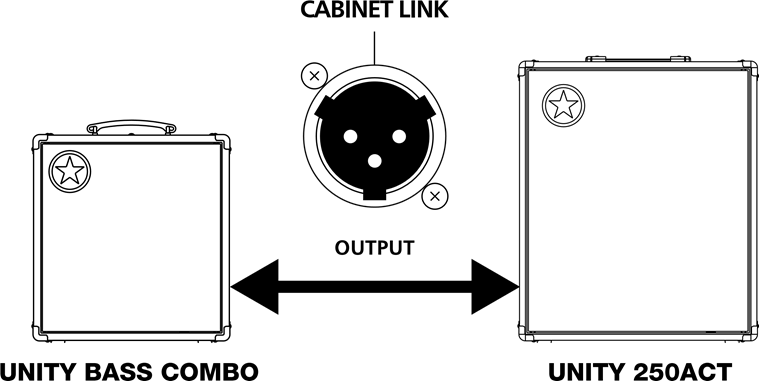

22. Cabinet Link (Kastkoppeling)
    Breid uw setup uit door een Blackstar Unity Pro Bass U250ACT Active Cabinet (afzonderlijk verkrijgbaar) aan te sluiten op de Cabinet Link-uitgang met behulp van een XLR-kabel. Meerdere U250ACT Active Cabinets kunnen aan elkaar worden gekoppeld om een bijna onbeperkt krachtige, modulaire setup te creëren, waarbij elke U250ACT tot 250 W extra vermogen toevoegt via een op maat ontworpen 15" Eminence-luidspreker.
    Het Cabinet Link-uitgangsniveau wordt geregeld door de Master Volume (12).

UNITY 250ACT
UW SETUP UITBREIDEN
De UNITY 250ACT 1 x 15" actieve cab is de gemakkelijke manier om 250 Watt extra podiumvermogen toe te voegen aan elke UNITY combo.

Voor meer informatie over het gebruik en de setup van de U250ACT, zie de speciale handleiding op www.blackstaramps.com/uk/product-handbooks

Technische specificatie

Unity Pro Bass U30
Vermogen (RMS): 30 Watt
Gewicht (kg): 10
Afmetingen (mm): 395 (B) x 435 (H) x 285 (D)
Voetschakelaar (niet inbegrepen): FS-8, of een equivalente vergrendelende 2-knops voetschakelaar

Unity Pro Bass U60
Vermogen (RMS): 60 Watt
Gewicht (kg): 12
Afmetingen (mm): 410 (B) x 465 (H) x 295 (D)
Voetschakelaar (niet inbegrepen): FS-8, of een equivalente vergrendelende 2-knops voetschakelaar

Unity Pro Bass U120
Vermogen (RMS): 120 Watt
Gewicht (kg): 15
Afmetingen (mm): 445 (B) x 515 (H) x 325 (D)
Voetschakelaar (niet inbegrepen): FS-8, of een equivalente vergrendelende 2-knops voetschakelaar

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

1. Lees deze instructies.
2. Bewaar deze instructies.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies op.
5. Gebruik dit apparaat niet in de buurt van water.
6. Maak het apparaat alleen schoon met een droge doek.
7. Blokkeer geen ventilatieopeningen.
8. Installeer het apparaat in overeenstemming met de instructies van de fabrikant.
9. Niet installeren in de buurt van warmtebronnen, zoals radiatoren, warmteroosters, fornuizen of andere apparaten (inclusief versterkers) die warmte produceren.
10. Omzeil het veiligheidsdoel van de gepolariseerde of geaarde stekker niet. Een gepolariseerde stekker heeft twee pinnen waarvan er één breder is dan de andere. Een geaarde stekker heeft twee pinnen en een derde aardingspin. De brede pin of de derde pin zijn bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
11. Bescherm het netsnoer zodat er niet op gelopen kan worden en dat het niet bekneld kan raken, met name bij stekkers, stopcontacten en het punt waar ze uit het apparaat komen.
12. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
13. Haal de stekker van dit apparaat uit het stopcontact tijdens onweer of wanneer het gedurende lange tijd niet wordt gebruikt.
14. Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, bijvoorbeeld als het netsnoer of de stekker is beschadigd, er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.

"OM DIT APPARAAT VOLLEDIG VAN HET LICHTNET LOS TE KOPPELEN, MOET U DE STEKKER VAN HET NETSNOER UIT HET STOPCONTACT HALEN."

OM HET RISICO OP BRAND OF ELEKTRISCHE SCHOKKEN TE VERMINDEREN, MAG U DIT APPARAAT NIET BLOOTSTELLEN AAN REGEN OF VOCHT. HET APPARAAT MAG NIET WORDEN BLOOTGESTELD AAN DRIPPELEN OF SPATTEN EN ER MOGEN GEEN MET VLOEISTOFFEN GEVULDE VOORWERPEN, ZOALS VAZEN, OP HET APPARAAT WORDEN GEPLAATST."
Dit symbool is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies (service) in de documentatie die bij het apparaat wordt geleverd.
Dit symbool is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van niet-geïsoleerde "gevaarlijke spanning" in de behuizing van het product die van voldoende omvang kan zijn om een risico op elektrische schokken voor personen te vormen.

Belangrijke veiligheidsinformatie!
LEES DE VOLGENDE INFORMATIE ZORGVULDIG DOOR. BEWAAR ALLE INSTRUCTIES VOOR TOEKOMSTIGE REFERENTIE!
Neem alle waarschuwingen en instructies op het product in acht!

Hoge interne bedrijfsspanningen.
Open de behuizing van de apparatuur niet. Er zijn geen door de gebruiker te onderhouden onderdelen in deze apparatuur. Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel.
Maak het apparaat alleen schoon met een droge doek.
Er kan condens ontstaan aan de binnenkant van een versterker als deze van een koude omgeving naar een warmere locatie wordt verplaatst. Voordat u het apparaat inschakelt, wordt aanbevolen het apparaat op kamertemperatuur te laten komen.
Ongeautoriseerde wijziging van deze apparatuur is uitdrukkelijk verboden door Blackstar Amplification Ltd.
Steek nooit voorwerpen in de ventilatieopeningen op de behuizing van de apparatuur.
Stel dit apparaat niet bloot aan regen, vloeistoffen of vocht van welke aard dan ook.
Vermijd het plaatsen van met vloeistof gevulde vaten bovenop de versterker.
Plaats dit product niet op een onstabiele trolley, standaard of tafel. Het product kan vallen en ernstige schade aan het product of aan personen veroorzaken!
Bedek of blokkeer geen ventilatieopeningen.
Dit product mag niet in de buurt van een warmtebron worden geplaatst, zoals een fornuis, radiator of een andere warmteproducerende versterker.
Gebruik alleen het meegeleverde netsnoer dat compatibel is met de netspanning in uw regio.
Netsnoeren moeten altijd voorzichtig worden behandeld en moeten worden vervangen als ze op enigerlei wijze beschadigd zijn.
Breek nooit de aardingspin (aarde) op het netsnoer af.
Het netsnoer moet worden losgekoppeld wanneer het apparaat lange tijd niet wordt gebruikt.
Voordat het apparaat wordt ingeschakeld, moet de luidspreker worden aangesloten zoals beschreven in de handleiding met behulp van de kabel die door de fabrikant wordt aanbevolen.
Vervang beschadigde zekeringen altijd door het juiste type en de juiste waarde.
Koppel nooit de beschermende hoofdaardverbinding los.
Hoge luidsprekerniveaus kunnen permanente gehoorbeschadiging veroorzaken. Vermijd daarom de directe omgeving van luidsprekers die op hoge niveaus werken. Draag gehoorbescherming als u voortdurend aan hoge niveaus wordt blootgesteld.
Als het product niet normaal werkt wanneer de bedieningsinstructies worden gevolgd, breng het product dan naar een gekwalificeerde servicemonteur.
De Occupational Safety and Health Administration (OSHA) van de Amerikaanse overheid heeft de volgende toelaatbare blootstellingen aan geluidsniveaus gespecificeerd:

Volgens OSHA kan elke blootstelling die de bovenstaande toelaatbare grenzen overschrijdt, leiden tot gehoorverlies.
Oordopjes in de gehoorgang of over de oren moeten worden gedragen bij het bedienen van dit versterkingssysteem om permanent gehoorverlies te voorkomen als de blootstelling de hierboven uiteengezette grenzen overschrijdt. Om potentiële blootstelling aan gevaarlijke hoge geluidsdrukniveaus te voorkomen, wordt aanbevolen dat alle personen die worden blootgesteld aan apparatuur die hoge geluidsdrukniveaus kan produceren, zoals dit versterkingssysteem, worden beschermd door gehoorbeschermers terwijl dit apparaat in werking is.
