Blackstar Unity 250, Unity 500, Unity 250ACT - PRO BASS SYSTEM Handleiding

Inleiding

Zoals al onze producten is deze versterker het resultaat van talloze uren nauwgezet
Onderzoek en Ontwikkeling door ons ontwerpteam van wereldklasse. Het Blackstar-team, gevestigd in Northampton (VK), bestaat uit ervaren muzikanten en het enige doel van het ontwikkelingsproces is om bassisten producten te bieden die de ultieme tools zijn voor zelfexpressie.
Alle Blackstar-producten worden onderworpen aan uitgebreide laboratorium- en praktijktests om ervoor te zorgen dat ze echt compromisloos zijn op het gebied van betrouwbaarheid, kwaliteit en vooral TONE.
Lees deze handleiding aandachtig door om ervoor te zorgen dat u optimaal profiteert van uw nieuwe Blackstar-product.
Als je het mooi vindt wat je hoort en meer wilt weten over het Blackstar-assortiment producten, bezoek dan onze website op www.blackstaramps.com.

Functies

Unity Pro Bass System is het resultaat van talloze uren technisch onderzoek en benchmarking ten opzichte van de meest iconische historische referenties. Ontworpen van de grond af door bassisten, voor bassisten, ze zijn ongecompliceerd en krachtig. Met de bedrieglijk eenvoudige bedieningselementen van het nieuwe Unity Pro Bass System kunt u snel en eenvoudig uw toon creëren, met een rotsvaste bas, gedetailleerde dynamiek en innovatieve functies in een compact pakket van 30 watt tot 500 watt.
Met Blackstar's unieke Response-bediening kan de speler kiezen tussen het geluid en het gevoel van drie klassieke eindversterkertrappen, waarbij compressie, natuurlijke drive en dynamiek worden gevormd. Met drie verschillende voorversterker-voicings, elk met een uniek 3-bands semi-parametrisch EQ-karakter, produceert Unity oneindig flexibele bastonen en een uitzonderlijk gevoel, ongeacht uw speelstijl.
Van de organische respons van klassieke buizenversterkers tot een transparant, zuiver platform, Unity brengt het ultieme in bastonen samen.

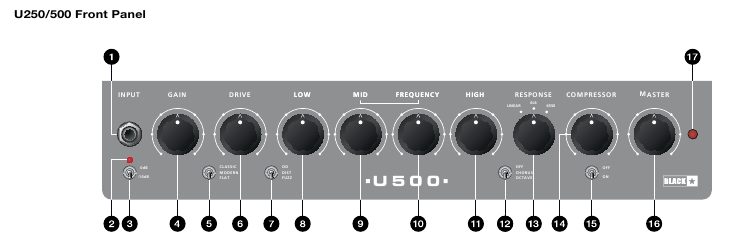

Voorpaneel (U250, U500)

1. Ingang
   Sluit hier uw basgitaar aan. Gebruik altijd een afgeschermde instrumentkabel van goede kwaliteit.
2. Clip Indicator
   Deze LED licht op om aan te geven dat de ingangstrap in clipping wordt gedreven. De Pad Switch (3), Gain (4) en de volumeregelaar op uw instrument beïnvloeden allemaal dit signaalniveau en op welk punt de ingangstrap clipt. Clipping van de ingangstrap (Clip Indicator licht op) veroorzaakt geen schade aan uw versterker en kan wenselijk zijn, afhankelijk van uw toonvoorkeur.
3. Pad Switch
   Selecteer een versterkingsbereik op basis van uw instrumentpickup met behulp van de Pad-schakelaar. Probeer als richtlijn de 0dB-instelling voor een passieve pickup en de -10dB voor een actieve pickup.
4. Gain
   Dit regelt de versterking van het ingangssignaal naar de voorversterkertrap. Voor een ongerept, helder geluid zet u de Gain omhoog terwijl u hard speelt totdat de Clip Indicator (2) LED oplicht, en verlaagt u deze vervolgens iets totdat de LED niet meer brandt. Bij gebruik van Drive (6) gebruikt u de Gain-regeling om de hoeveelheid vervorming te variëren. Clipping van de ingangstrap veroorzaakt geen schade aan uw versterker en kan wenselijk zijn, afhankelijk van uw toonvoorkeur.
5. Voice Select
   Selecteer uit drie verschillende voorversterker-voices:
   • CLASSIC – Door buizen geïnspireerde grom met vintage EQ
   • MODERN – Hoge headroom-dynamiek en geavanceerde EQ
   • FLAT – Volledig vlak, helder en transparant met EQ in studiostijl

6. Drive
   Meng de gewenste hoeveelheid vervorming voor de momenteel geselecteerde Drive (6) ten opzichte van het zuivere signaal. Met de Drive-regelaar in de minimale positie (volledig tegen de klok in) wordt het Drive-circuit omzeild. Naarmate de Drive-regeling wordt verhoogd (met de klok mee), wordt de hoeveelheid versterking en menging verhoogd, totdat een volledig vervormd geluid wordt bereikt met de regeling op maximaal. De momenteel geselecteerde Drive kan worden in- en uitgeschakeld met behulp van de meegeleverde FS-13 2-weg voetschakelaar of de optionele FS-12 5-weg voetcontroller. Zie de sectie Voetcontrollers.

7. Drive Select
   Selecteer uit drie verschillende Drive-typen:
   • OVERDRIVE – Vloeiende, open, harmonisch rijke overdrive
   • DIST – Gebalanceerde pedaalachtige vervorming
   • FUZZ – Onverbloemde fuzz
     Naast het in- en uitschakelen van de huidige Drive, kunt u met de optionele FS-12 5-weg voetcontroller ook het momenteel geselecteerde Drive-type wijzigen. Zie de sectie Voetcontrollers hieronder voor meer details.

8-11. Equalisation
Uw Unity Pro Bass-versterker beschikt over een geavanceerde semi-parametrische EQ die meerdere onderliggende parameters varieert om zo goed mogelijk aan te sluiten bij de stijl van de geselecteerde Voice (5). Dit zorgt voor ultieme flexibiliteit in combinatie met de unieke Response (13)-regeling om het geluid in uw hoofd te bereiken.

12. Effect Select
    Selecteer een gewenst effect uit de eenvoudige maar krachtige effectensectie: OFF (uit), CHORUS of OCTAVE (octaaf). Chorus- en Octave-effectniveaus worden aangepast met behulp van speciale bedieningselementen op het achterpaneel.
    Het momenteel geselecteerde effect kan worden in- en uitgeschakeld met behulp van de meegeleverde FS-13 2-weg voetschakelaar. Zet de Effect Select-schakelaar eenvoudigweg op het door u gekozen effect en schakel het in en uit met de voetschakelaar.
    Met de optionele FS-12 voetcontroller kunnen zowel Chorus- als Octave-effecten tegelijkertijd worden gebruikt. Zie de sectie Voetcontrollers voor meer details.
13. Response
    Uw Unity Pro Bass-versterker beschikt over Blackstar's unieke Response-bediening, waarmee u het gevoel en de dynamiek van de eindtrap kunt aanpassen aan uw speelstijl en gewenste toon. De sag, compressie en tonaliteit van drie gerespecteerde eindversterkertrappen kunnen worden gecombineerd met een vergelijkbare voorversterkervoice om klassieke tonen te creëren, of mix en match om een geluid te creëren dat uniek is voor u. Selecteer uit drie eindversterkerresponsen:

• LINEAR – Krachtig en helder – laat uw spel voor zich spreken
• 6L6 – Compressie en punch van 6L6-eindbuizen
• 6550 – Dynamiek en headroom van high-power 6550's

14. Compressor Level
    Regelt de totale hoeveelheid compressie door de drempel, attack, release en make-up gain gelijktijdig aan te passen. Lagere instellingen van de regeling resulteren in langzamere attack- en releasetijden en een hogere drempel. Het verhogen van de regeling verlaagt de compressiedrempel en verhoogt de make-up gain, en maakt de attack- en releasetijden dienovereenkomstig sneller.
15. Compressor Select
    Schakel de Compressor in en uit. De optionele FS-12 5-weg voetcontroller kan worden gebruikt om de Compressor in en uit te schakelen in combinatie met de meegeleverde FS-13 2-weg voetschakelaar. Zie de sectie Voetcontrollers voor meer details.
16. Master Volume
    Dit regelt het totale uitgangsvolume van uw versterker. Door er met de klok mee aan te draaien, wordt het volume verhoogd. Door het Master Volume op nul te zetten, kunt u in stilte oefenen of opnemen via een van de Line Output-aansluitingen op het achterpaneel. Het niveau van de Cabinet Link XLR-uitgang op het achterpaneel wordt ook geregeld door het Master Volume.
17. Power Indicator
    De Power Indicator licht op wanneer de versterker is ingeschakeld. Dit is een multifunctionele LED die ook een foutstatus in uw versterker kan aangeven door aan en uit te knipperen. Uw Unity Pro Bass-versterker is uitgerust met verschillende beveiligingsfuncties die zijn ontworpen om schade te voorkomen als de normale bedrijfslimieten worden overschreden. Als de versterker detecteert dat hij te warm wordt, gaat hij in een beveiligingsmodus en wordt de geluidsuitvoer gedempt; deze beveiligingsmodus wordt aangegeven door de Power Indicator die aan en uit knippert. Zodra uw versterker voldoende is afgekoeld, wordt het geluid automatisch weer ingeschakeld en keert de Power Indicator terug naar constant AAN. Als de Power Indicator continu aan en uit knippert, kan er een andere fout aanwezig zijn. Neem in dit geval contact op met uw verkooppunt, lokale distributeur of Blackstar rechtstreeks voor onderhoudsinstructies.

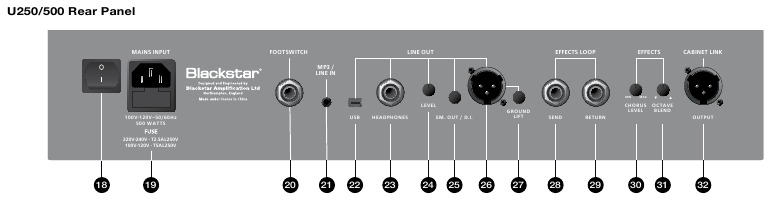

Achterpaneel (U250, U500)

18. Power Switch (Aan/uit-schakelaar)
    Deze schakelaar wordt gebruikt om de versterker aan en uit te zetten.
19. Mains Input (Netvoeding)
    De meegeleverde afneembare netvoedingskabel wordt hier aangesloten. Zorg er altijd voor dat de Power Switch (18) in de OFF-stand staat voordat u de netspanning aansluit. De kabel mag alleen worden aangesloten op een stopcontact dat compatibel is met de spanning-, vermogens- en frequentievereisten die op het achterpaneel staan vermeld. Breek nooit de aardingspen van de netvoedingskabel af. Raadpleeg bij twijfel een gekwalificeerde technicus.
20. Footswitch (Voetschakelaar)
    Sluit de meegeleverde FS-13 2-weg voetschakelaar of de optionele FS-12 5-weg voetcontroller hier aan met behulp van een standaard mono ¼" instrument- of luidsprekerkabel. Zie het gedeelte over voetcontrollers voor meer informatie over de werking en functionaliteit van compatibele voetcontrollers.
21. MP3 / Line In (MP3/Lijningang)
    Speel audio af van elk apparaat met een 3,5 mm uitgang (bijv. een telefoon, MP3-speler, tablet, laptop enz.) via uw Unity Pro Bass-versterker met behulp van een 3,5 mm (1/8") AUX-kabel (apart verkrijgbaar). Pas het volume op uw afspeelapparaat aan dat van uw basgitaar aan, zodat u kunt meespelen. Het volume naar de interne luidspreker(s) wordt geregeld door de Master Volume-knop (16). Het MP3/Line In-signaal wordt ook gemixt naar de ¼" Headphones-uitgang (23), maar niet naar de XLR Line Output.
22. Line Out (USB) (Lijnuitgang (USB))
    Deze Mini-B-type USB-aansluiting is bedoeld voor aansluiting op een computer via een geschikte kabel (niet meegeleverd). Het is geschikt voor meerdere gelijktijdige in- en uitgangen. Er worden standaard audiodrivers gebruikt om de versterker aan te sluiten op een pc, Mac of ander toepasselijk opnameapparaat. Er zijn geen specifieke drivers vereist. Voor een handleiding over USB-opnamen met lage latentie gaat u naar: www.blackstaramps.com/usbrecording
    OPMERKING: Sluit de versterker altijd aan via een hoofd-USB-poort, die zich vaak aan de achterkant van de computer bevindt. De versterker verschijnt als een audio-opnameapparaat in de opnamesoftware. De audio-uitvoer via USB van uw versterker rechtstreeks naar uw computer wordt uitgevoerd via vier onafhankelijke, gelijktijdige kanalen:
    Kanaal 1: Stereo geëmuleerd, linkerkanaal – Het volledig bewerkte basgeluid, met luidsprekerkastemulatie. Dit omvat het linkerkanaal van het interne stereokoor.
    Kanaal 2: Stereo geëmuleerd, rechterkanaal – Het volledig bewerkte basgeluid, met luidsprekerkastemulatie. Dit omvat het rechterkanaal van het interne stereokoor.
    Kanaal 3: Preamp output (Voorversterkeruitgang) – Het voorversterkergeluid van de Voices- en EQ-fase, zonder luidsprekerkastemulatie. Ideaal voor gebruik met uw eigen effecten en kastemulatieplug-ins in uw opnamesoftware/DAW.
    Kanaal 4: Unprocessed dry D.I. signal (Onbewerkt droog D.I.-signaal) – Dit is het directe signaal van uw basgitaar zoals ontvangen door de versterker. Neem dit signaal op voor later gebruik tijdens Reamping (zie het gedeelte Reamping hieronder). Deze audiostreams kunnen gelijktijdig worden opgenomen in uw gekozen opnamesoftware/DAW.
    TIP: Om een echt stereokoor met effect op te nemen, pan je het stereo geëmuleerde linkerkanaal 100% naar links in de mix en het rechterkanaal 100% naar rechts. Uw Unity Pro Bass-versterker kan ook audio-input van uw computer ontvangen:
    Kanaal 1: Line input (Lijningang), linkerkanaal – Wordt gebruikt voor audiobewaking of het afspelen van achtergrondmuziek via de luidspreker(s) en Line Outputs.
    Kanaal 2: Line input (Lijningang), rechterkanaal – Wordt gebruikt voor audiobewaking of het afspelen van achtergrondmuziek via de luidspreker(s) en Line Outputs.
    Kanaal 3: Reamping input (Reamping-ingang) – Stuur een vooraf opgenomen onbewerkt bassignaal naar uw versterker voor Reamping, wanneer in de Reamping-modus (zie het gedeelte Reamping hieronder).
    Kanaal 4: Ongebruikt.

Reamping
Wanneer geactiveerd, stelt de Reamping-modus uw Unity Pro Bass-versterker in staat om een vooraf opgenomen, droog D.I.-signaal via USB te accepteren en dit in de ingangstrap te gebruiken. De voorversterker- en effectinstellingen kunnen vervolgens naar wens worden aangepast en het retourssignaal kan worden heroverd met behulp van opnamesoftware op een aangesloten pc of Mac. Reamping is een zeer nuttig opnamehulpmiddel waarbij uw gewenste toon kan worden gekozen nadat het opgenomen deel is vastgelegd, zodat u kunt experimenteren met verschillende geluiden en effecten zonder dat u zich zorgen hoeft te maken over het herhalen van de perfecte opname.
De Reamping-modus wordt automatisch geactiveerd wanneer een USB-verbinding aanwezig is en er GEEN verbinding is in de instrumentingang (1). De Reamping-modus wordt automatisch afgesloten als er een kabel is aangesloten op de instrumentingang van de versterker.

Reamping Example (Reamping-voorbeeld)
Stel twee instrumenttracks in in een sessie in uw gekozen opnamesoftware. Wijs een van de tracks toe aan USB-ingangen 1+2 (stereo geëmuleerde Line Output van uw versterker) en de andere aan USB-ingang 4 (onbewerkt droog D.I. van uw versterker).
Het is aan te raden om altijd USB-ingang 4 op te nemen naast alle volledig bewerkte audio van de andere USB-ingangen, voor het geval u de toon van de opname na de opname wilt aanpassen. Om dit te doen, koppelt u eenvoudigweg de instrumentkabel los van de ingang van uw versterker en speelt u het vooraf opgenomen onbewerkte D.I.-signaal van uw opnamesoftware af naar USB-uitgang 3 (de Reamping-ingang van de versterker). Het afspelen van deze track is dan te horen via de luidspreker(s) en Line Outputs van uw versterker, en de toon kan normaal worden aangepast met behulp van de bedieningselementen aan de boven- en achterkant van uw versterker. Zodra uw gewenste toon is gevonden, start u eenvoudigweg het afspelen van het onbewerkte D.I.-signaal via uw opnamesoftware opnieuw en neemt u tegelijkertijd de stereo geëmuleerde audio op die door uw versterker wordt geretourneerd van USB-ingangen 1+2.

23. Headphones (Koptelefoon)
    Een stereo ¼" uitgang voor het aansluiten van uw koptelefoon voor monitoring of stille oefening. Het uitgangssignaal wordt bepaald door de positie van de Line Out Level-knop (24) en de Em. Out/D.I.-schakelaar (25). Het Chorus-effect is stereo naar deze uitgang wanneer de Emulated Output is geselecteerd. Zet de Master Volume-knop (16) op nul voor stille oefening.
24. Line Out Level (Lijnuitgangsniveau)
    Deze regelaar kan het signaalniveau dat naar alle Line Outputs wordt gestuurd, verlagen of verhogen. Deze knop beïnvloedt de USB-audio (22), Headphone (23) en XLR (26) Line-uitgangen, maar niet het interne luidsprekervolume.
25. Emulated Output / D.I. (Geëmuleerde uitgang/D.I.)
    Deze schakelaar beïnvloedt welk audiosignaal naar de Headphone (23) en XLR (26) Line Outputs wordt gestuurd:
    • Emulated Output (Geëmuleerde uitgang) (schakelaar UIT) – het volledige voorversterkersignaal van Gain, Drive, EQ en effecten wordt naar de Line Outputs gestuurd. Emuleert de tonale eigenschappen van een basluidsprekerkast en biedt een natuurlijke toon voor directe opname.
    • D.I. (schakelaar IN) – het directe signaal van uw basgitaar zoals ontvangen door de versterker, genomen na de ingang Gain-knop (4) en Pad-schakelaar (3).

26. XLR Line Out (XLR-lijnuitgang)
    Dit is een gebalanceerde uitgang voor aansluiting op een PA, mengpaneel of interface voor opname en monitoring. Met behulp van een afgeschermde kabel van goede kwaliteit biedt de gebalanceerde XLR-verbinding een hoogwaardig signaal, vrij van ruis. Het uitgangssignaal wordt bepaald door de positie van de Line Out Level-knop (24) en de Em. Out/D.I.-schakelaar (25).
    OPMERKING: Uw Unity Pro Bass-versterker zal NIET beschadigd raken door fantoomvoeding toe te passen op de XLR Line Output en heeft geen effect op de werking van de versterker.
27. Ground Lift (Aardingslift)
    Deze schakelaar kan worden gebruikt om de circuit-naar-chassis-aardverbinding van de XLR-uitgang te verwijderen, wat kan helpen bij het ervaren van brom of ruis bij het aansluiten op een extern apparaat. Als u een brom ervaart bij het aansluiten van de XLR Output (26) op een extern apparaat, schakel dan de Ground Lift in door op de knop te drukken om de aarde op het circuit op te tillen.
28. Effects Loop Send (Effectlus verzenden)
    Sluit hier aan op de (mono) ingang van een extern effectapparaat. Dit kan ook worden gebruikt als een voorversterkeruitgang voor directe opname.
29. Effects Loop Return (Effectlus terugzenden)
    Sluit hier de (mono) uitgang van een extern effectapparaat aan.
30. Chorus Level (Chorusniveau)
    Deze regelaar past de hoeveelheid chorus-effect met vaste snelheid aan dat wordt gemixt met uw originele signaal wanneer de Chorus is geselecteerd met behulp van de Effect Select-schakelaar (12). Dit varieert van een zeer subtiele hoeveelheid 'shimmer' (vaak gebruikt om het basgeluid in een live of opgenomen mix op te tillen) tot een volledig bewerkte 'swell' voor een meer sfeervol geluid.

31. Octave Blend (Octaafmenging)
    Deze regelaar past de mix van de octaaf omlaag en octaaf omhoog effecten aan wanneer Octave is geselecteerd op de Effect Select-schakelaar (12). Met deze knop op minimum ingesteld, wordt alleen de octaaf omlaag gemixt met uw originele signaal. Op maximum ingesteld, wordt alleen de octaaf omhoog gemixt met uw originele signaal. Een proportionele mix van zowel octaaf omlaag als octaaf omhoog kan met uw originele signaal worden gemixt als deze regelaar naar de middenpositie wordt bewogen.
32. Cabinet Link (Kastkoppeling)
    Breid uw setup uit door een Blackstar Unity Pro Bass U250ACT actieve kast (apart verkrijgbaar) aan te sluiten op de Cabinet Link-uitgang met behulp van een XLR-kabel. Meerdere U250ACT actieve kasten kunnen aan elkaar worden gekoppeld om een modulaire setup te creëren met bijna onbeperkt vermogen, waarbij elke U250ACT tot 250 W extra vermogen toevoegt via een op maat ontworpen 15" Eminence-luidspreker. Het Cabinet Link-uitgangsniveau wordt geregeld door de Master Volume (16) en creëert een echte stereo-opstelling wanneer aangesloten op een Blackstar U250ACT met het Chorus-effect ingeschakeld.

Voetcontrollers

FS-13 2-weg voetschakelaar (meegeleverd)

Sluit deze voetcontroller aan op de Footswitch-aansluiting (20) aan de achterkant van uw versterker met behulp van een standaard mono gitaarkabel of luidsprekerkabel (meegeleverd).
Door op knop 'A' op uw FS-13 te drukken, wordt de huidige Drive-selectie aan/uitgeschakeld. Door op knop 'B' te drukken, wordt de huidige Effect-selectie aan/uitgeschakeld.

FS-12 5-weg voetcontroller (niet meegeleverd)

Sluit deze voetcontroller aan op de Footswitch-aansluiting (20) aan de achterkant van uw versterker met behulp van een standaard mono gitaarkabel of luidsprekerkabel.
Door op knop 'A' op uw FS-12 te drukken, scrolt u door elk van de drie Voices. De LED boven knop 'A' geeft de momenteel geselecteerde Voice aan, waarbij Green = CLASSIC, Orange = MODERN en Red = FLAT.
Knop 'B' schakelt uw geselecteerde Drive aan/uit. U kunt selecteren welke Drive momenteel actief is met een enkele druk op de knoppen 'A' en 'B' tegelijkertijd (scroll 'down') of een enkele druk op de knoppen 'B' en 'C' tegelijkertijd (scroll 'up'). De LED boven knop 'B' geeft de momenteel geselecteerde Drive aan, waarbij Green = OD, Orange = DIST en Red = FUZZ. De momenteel geselecteerde Drive wordt ook weergegeven op het display in het midden van de FS-12. Wanneer de Drive-knop (5) op het bovenpaneel op nul staat, is de Drive-menging UIT en is het FS-12-display leeg.
Door op knop 'C' te drukken, wordt het Chorus-effect aan/uitgeschakeld en door op knop 'D' te drukken, wordt het Octave-effect aan/uitgeschakeld. Met behulp van de optionele FS-12-voetcontroller kunnen de Chorus- en Octave-effecten gelijktijdig worden gebruikt.
Door op knop 'E' te drukken, wordt de chromatische tuner ingeschakeld. Dit zal ook alle geluidsuitvoer van uw Unity Pro Bass-versterker dempen.
Het indrukken van een knop gaat gepaard met een scrollend bericht van de bijbehorende actie op het centrale display van de FS-12.

FS-12 + FS-13 7-weg schakelen

Sluit de FS-12 5-weg voetcontroller aan op uw Unity Pro Bass-versterker zoals hierboven beschreven, sluit vervolgens uw meegeleverde FS-13 2-weg voetschakelaar aan op de 'EXT'-aansluiting van uw FS-12 met behulp van een standaard mono instrument- of luidsprekerkabel.
In deze configuratie schakelt knop 'A' op uw FS-13 de Compressor aan/uit en knop 'B' schakelt de Effects Loop aan/uit. Bij gebruik van deze 7-weg schakelconfiguratie tonen de twee markeringen aan de rechterkant van het display op de FS-12 de aan/uit-status voor de functie van elke FS-13-schakelaar, zoals hieronder weergegeven.

Unity Pro Bass U250ACT actieve kast

Bedankt voor de aanschaf van deze Blackstar Unity Pro Bass U250ACT actieve kast.
De U250ACT actieve kast kan worden aangesloten op elk model in de Unity Pro Bass Series om 250 W actief vermogen aan uw installatie toe te voegen; waardoor u gemakkelijk en draagbaar van de studio of repetitieruimte naar het optreden kunt gaan. De U250ACT kan ook standalone worden gebruikt met externe voorversterkers, versterkermodellers of effectprocessoren, en meerdere U250ACT actieve kasten kunnen aan elkaar worden gekoppeld voor een bijna onbeperkte uitbreiding van uw setup.

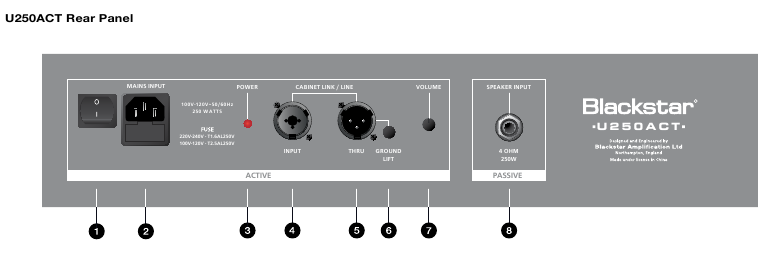

U250ACT achterpaneel

ACTIEVE INSTALLATIE

1. Power Switch (Aan/uit-schakelaar)
   Deze schakelaar wordt gebruikt om uw U250ACT actieve kast aan en uit te zetten.
2. Mains Input (Netvoeding)
   De meegeleverde afneembare netvoedingskabel wordt hier aangesloten. Zorg er altijd voor dat de Power Switch (1) in de OFF-stand staat voordat u de netspanning aansluit. De kabel mag alleen worden aangesloten op een stopcontact dat compatibel is met de spanning-, vermogens- en frequentievereisten die op het achterpaneel staan vermeld. Breek nooit de aardingspen van de netvoedingskabel af. Vraag bij twijfel advies aan een gekwalificeerde technicus.
3. Power Indicator (Stroomindicator)
   De Power Indicator brandt wanneer de actieve kast is ingeschakeld.
4. Cabinet Link/Line Input (Kastkoppeling/lijningang)
   Dit is de gebalanceerde audio-ingang naar uw Unity Pro Bass U250ACT actieve kast. Sluit de Cabinet Link-uitgang van een Unity Pro Bass-combo hier aan met behulp van een XLR-kabel (meegeleverd). Uw U250ACT actieve kast kan ook worden aangesloten op de meeste externe voorversterkers, versterkermodellers of effectprocessoren voor live gebruik, met maximaal 250 W vermogen. Sluit eenvoudigweg de uitgang van de externe apparatuur aan op deze ingang van uw U250ACT met behulp van een XLR-kabel of ¼" instrumentkabel.
5. Cabinet Link/Line Thru (Kastkoppeling/lijndoorschakeling)
   Het audiosignaal dat is aangesloten op de Cabinet Link/Line Input (4) wordt rechtstreeks naar deze Thru-uitgang gestuurd om verdere uitbreiding van uw setup mogelijk te maken door extra Unity Pro Bass U250ACT actieve kasten aan te sluiten. Sluit een standaard XLR-vrouwelijk naar XLR-mannelijk kabel van goede kwaliteit aan van deze uitgang naar de Cabinet Link/Line Input van een extra Unity Pro Bass U250ACT actieve kast. Elke extra U250ACT die in de keten is aangesloten, voegt 250 W vermogen toe aan uw setup.
6. Ground Lift (Aardingslift)
   Deze schakelaar kan worden gebruikt om de circuit-naar-chassis-aardverbinding van de Cabinet Link Thru (5) te verwijderen, wat kan helpen bij het ervaren van brom of ruis bij het aansluiten op een extra U250ACT actieve kast of een ander geschikt extern apparaat. Als u een brom ervaart, schakel dan de Ground Lift in door op de knop te drukken om de aarde op het circuit op te tillen.

7. Volume (Volume)
   Deze knop regelt het onafhankelijke volumeniveau van uw U250ACT actieve kast. Wanneer aangesloten op de Cabinet Link-uitgang van een Unity Pro Bass-combo, zet u deze regelaar op maximum en past u het algehele volume van uw setup aan met behulp van de Master Volume-knop om het maximale vermogen te bereiken. U kunt deze regelaar ook verlagen om het volume in evenwicht te brengen met uw Unity Pro Bass-combo om een stiller geluid te bereiken, maar met de uitgebreide basweergave van een extra 15" Eminence Opus-luidspreker. Het niveau van de Cabinet Link Thru-uitgang wordt niet beïnvloed door deze Volume-regelaar.

   Sluit geen kabel aan op de Passive Speaker Input (8) bij gebruik als een ACTIEVE luidsprekerkast met netspanning. Dit kan schade aan uw U250ACT veroorzaken.
   ACTIEF:


PASSIEF

8. Speaker Input (Luidsprekeringang)
   Uw U250ACT actieve kast kan ook worden gebruikt als een traditionele passieve luidsprekerkast voor aansluiting op versterkers met hun eigen interne eindversterker. Sluit hier een luidsprekerkabel van goede kwaliteit aan vanaf een externe versterker. In deze passieve configuratie heeft uw U250ACT een vermogen van 250 W en een impedantie van 4 ohm. Zorg er altijd voor dat de externe versterker die uw U250ACT aanstuurt, kan werken op 4 ohm en niet meer dan 250 W uitgangsvermogen heeft. Als u dit niet doet, kan dit schade veroorzaken aan uw externe versterker en U250ACT.

   Sluit geen stroom aan bij gebruik als een PASSIEVE luidsprekerkast, om schade aan uw Unity Pro Bass U250ACT te voorkomen.
   PASSIEF:


Technische specificaties

Unity Pro Bass U250
Vermogen (RMS): 250 Watt
Gewicht (kg): 19,2
Afmetingen (mm): 485(B) x 572(H) x 361(D)
Voetschakelaar: FS-13 inbegrepen, optionele FS-12 voor extra functionaliteit

Unity Pro Bass U500
Vermogen (RMS): 500 Watt
Gewicht (kg): 22
Afmetingen (mm): 485(B) x 612(H) x 361(D)
Voetschakelaar: FS-13 inbegrepen, optionele FS-12 voor extra functionaliteit

Unity Pro Bass U250ACT
Vermogen (RMS): 250 Watt
Gewicht (kg): 19,5
Afmetingen (mm): 485(B) x 593(H) x 361(D)
Voetschakelaar: Niet van toepassing

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

1. Lees deze instructies.
2. Bewaar deze instructies.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies.
5. Gebruik dit apparaat niet in de buurt van water.
6. Reinig alleen met een droge doek.
7. Blokkeer geen ventilatieopeningen.
8. Installeer in overeenstemming met de instructies van de fabrikant.
9. Niet installeren in de buurt van warmtebronnen zoals radiatoren, warmteroosters, fornuizen of andere apparaten (inclusief versterkers) die warmte produceren.
10. Omzeil het veiligheidsdoel van de gepolariseerde of geaarde stekker niet. Een gepolariseerde stekker heeft twee pennen waarvan de ene breder is dan de andere. Een geaarde stekker heeft twee pennen en een derde aardingspen. De brede pen of de derde pen zijn bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
11. Bescherm het netsnoer tegen betrapping of beknelling, vooral bij stekkers, stopcontacten en het punt waar ze uit het apparaat komen.
12. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
13. Haal de stekker van dit apparaat uit het stopcontact tijdens onweer of wanneer het lange tijd niet wordt gebruikt.
14. Laat al het onderhoud over aan gekwalificeerd servicepersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals wanneer het netsnoer of de stekker is beschadigd, er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.

"OM DIT APPARAAT VOLLEDIG LOS TE KOPPELEN VAN HET NET, TREKT U DE STEKKER VAN HET NETSNOER UIT HET STOPCONTACT."

OM HET RISICO OP BRAND OF ELEKTRISCHE SCHOKKEN TE VERMINDEREN, MAG U DIT APPARAAT NIET BLOOTSTELLEN AAN REGEN OF VOCHT. HET APPARAAT MAG NIET WORDEN BLOOTGESTELD AAN DRUPPELEN OF SPATTEN EN VOORWERPEN GEVULD MET VLOEISTOFFEN, ZOALS VAZEN, MOGEN NIET OP HET APPARAAT WORDEN GEPLAATST."
Dit symbool is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies (service) in de documentatie die bij het apparaat wordt geleverd.
Dit symbool is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van niet-geïsoleerde "gevaarlijke spanning" in de behuizing van het product die van voldoende omvang kan zijn om een risico op elektrische schokken voor personen te vormen.

Belangrijke veiligheidsinformatie!
LEES DE VOLGENDE INFORMATIE ZORGVULDIG DOOR. BEWAAR ALLE INSTRUCTIES VOOR TOEKOMSTIG GEBRUIK!
Volg alle waarschuwingen en instructies op het product!

Hoge interne bedrijfsspanningen.
Open de apparatuurbehuizing niet. Dit apparaat bevat geen onderdelen die door de gebruiker kunnen worden onderhouden. Laat al het onderhoud over aan gekwalificeerd servicepersoneel.
Reinig alleen met een droge doek.
Er kan zich condens vormen aan de binnenkant van een versterker als deze van een koude omgeving naar een warmere locatie wordt verplaatst. Voordat u het apparaat inschakelt, wordt aanbevolen om het apparaat op kamertemperatuur te laten komen.
Ongeautoriseerde wijziging van deze apparatuur is uitdrukkelijk verboden door Blackstar Amplification Ltd.
Steek nooit voorwerpen van welke aard dan ook in ventilatiesleuven op de apparatuurbehuizing.
Stel dit apparaat niet bloot aan regen, vloeistoffen of vocht van welke aard dan ook.
Vermijd het plaatsen van met vloeistof gevulde vaten bovenop de versterker.
Plaats dit product niet op een onstabiele trolley, standaard of tafel. Het product kan vallen, waardoor ernstige schade aan het product of aan personen kan ontstaan!
Bedek of blokkeer ventilatiesleuven of -openingen niet.
Dit product mag niet in de buurt van een warmtebron worden geplaatst, zoals een fornuis, radiator of een andere warmte producerende versterker.
Gebruik alleen het meegeleverde netsnoer dat compatibel is met de netspanning in uw regio.
Netsnoeren moeten altijd zorgvuldig worden behandeld en moeten worden vervangen als ze op enigerlei wijze beschadigd zijn.
Breek nooit de aardingspen (aarde) op het netsnoer af.
Het netsnoer moet uit het stopcontact worden gehaald wanneer het apparaat gedurende lange tijd niet wordt gebruikt.
Voordat het apparaat wordt ingeschakeld, moet de luidspreker worden aangesloten zoals beschreven in de handleiding, met behulp van de kabel die door de fabrikant wordt aanbevolen.
Vervang beschadigde zekeringen altijd door het juiste type en de juiste waarde.
Koppel nooit de beschermende aardingsaansluiting los.
Hoge luidsprekerniveaus kunnen permanente gehoorbeschadiging veroorzaken. Vermijd daarom de directe nabijheid van luidsprekers die op hoge niveaus werken. Draag gehoorbescherming als u voortdurend wordt blootgesteld aan hoge niveaus.
Als het product niet normaal werkt wanneer de bedieningsinstructies worden gevolgd, breng het product dan naar een gekwalificeerde servicemonteur.
De Occupational Safety and Health Administration (OSHA) van de Amerikaanse overheid heeft de volgende toelaatbare blootstellingen aan geluidsniveaus gespecificeerd:

Volgens OSHA kan elke blootstelling die de bovenstaande toelaatbare limieten overschrijdt, leiden tot enig gehoorverlies.
Oordopjes in de gehoorgang of over de oren moeten worden gedragen bij het gebruik van dit versterkingssysteem om permanent gehoorverlies te voorkomen als de blootstelling de bovenstaande limieten overschrijdt. Om potentieel gevaarlijke blootstelling aan hoge geluidsdrukniveaus te voorkomen, wordt aanbevolen dat alle personen die worden blootgesteld aan apparatuur die in staat is hoge geluidsdrukniveaus te produceren, zoals dit versterkingssysteem, worden beschermd door gehoorbeschermers terwijl dit apparaat in werking is.
