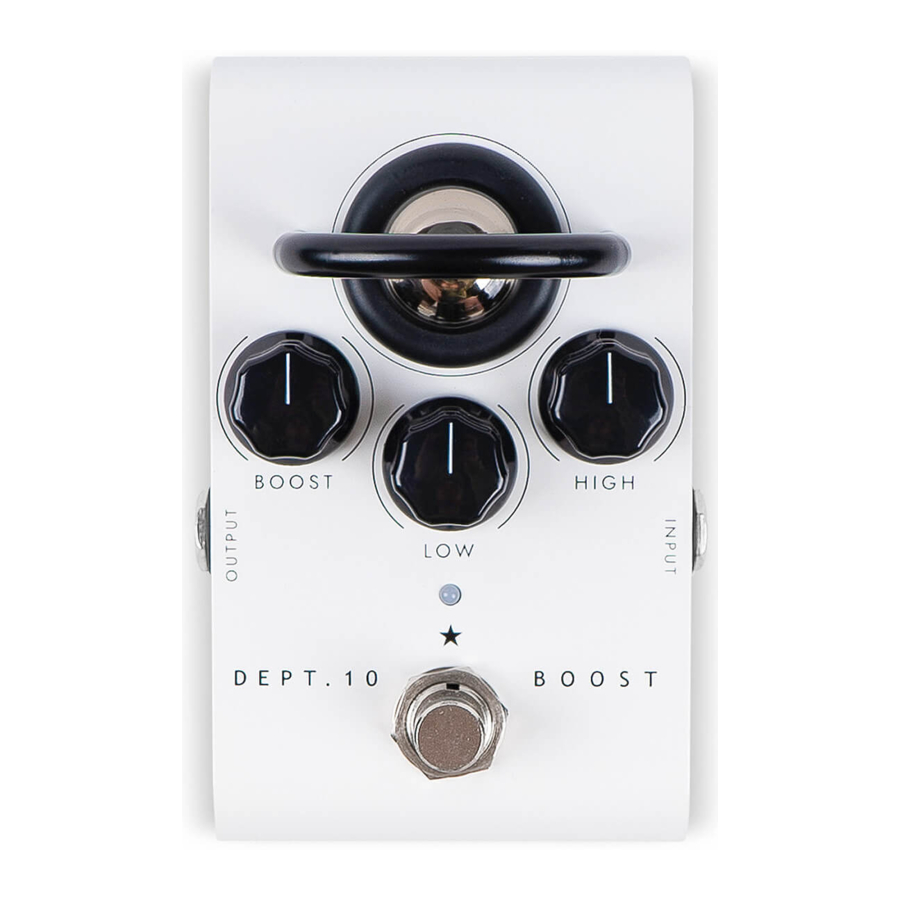

Blackstar DEPT. 10 BOOST - Pedalhandleiding

Kenmerken

De DEPT.10 BOOST is het ultieme hoogspanningsbuizenboostpedaal. Door een klasse A-versterkertrap te combineren met een natuurlijk klinkende passieve James-Baxandall EQ, is dit toonaangevende pedaal alsof u twee extra hete buizenversterkertrappen aan uw versterker toevoegt om te zorgen voor de maximale levering van kostbare dynamiek en toon. Andere kenmerken zijn een volledig buizen 'cut and boost'-toonsectie en een hoog niveau output, speciaal ontworpen om uw buizenversterker hard aan te sturen.

Dit is een uiterst flexibel pedaal en kan in een schone versterker worden gebruikt als een volumeboost, een extra buizenegalisatie of om uw versterker in dynamische buizenoversturing te sturen.

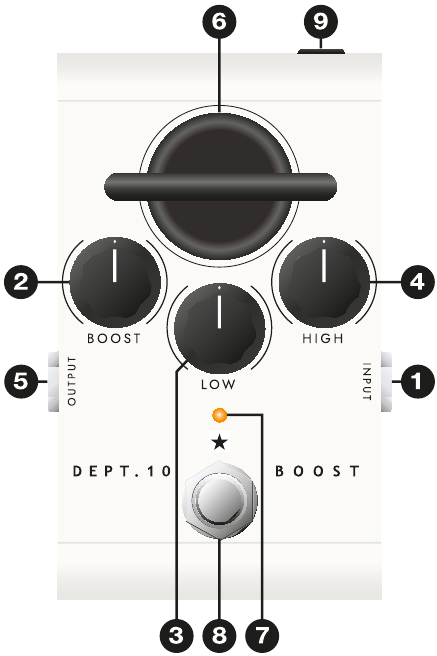

Bedieningselementen

Dept. 10 Boost bovenaanzicht

1. Input
   Sluit hier uw gitaar aan. Gebruik altijd een hoogwaardige afgeschermde gitaarkabel.
2. Boost
   De Boost-knop regelt de hoeveelheid versterkingsboost die op het gitaarsignaal wordt toegepast. Op lage niveaus wordt een geboost clean geluid bereikt en uw versterker klinkt dynamischer en voller. Naarmate de Boost-regelaar wordt verhoogd, begint de versterker te oversturen en de resulterende vervorming zal rijk zijn aan buizenharmonischen en compressie.
3. Low
   Het tooncircuit op de DEPT. 10 BOOST staat bekend als een 'cut and boost'-circuit. Zoals de naam al doet vermoeden, maakt dit het mogelijk om een reeks frequenties te verminderen (d.w.z. cut) of te verhogen (d.w.z. boost). Draai de regelaar onder de middenpositie om de hoeveelheid bas te verminderen, of voorbij de middenpositie om de bas te versterken. Belangrijk is dat wanneer de regelaar op 12 uur staat, de hoeveelheid bas niet wordt verminderd en niet wordt versterkt.
4. High
   Evenzo past de High-regelaar de hoeveelheid cut of boost aan die wordt toegepast op de hoge, of hoge, frequenties van uw toon. Draai de regelaar onder de middenpositie om de hoeveelheid treble te verminderen, of voorbij de middenpositie om de hoeveelheid treble te verhogen. Belangrijk is dat wanneer de regelaar op 12 uur staat, de hoeveelheid treble niet wordt verminderd en niet wordt versterkt.
5. Output
   Deze output is ontworpen voor aansluiting op de input van andere pedalen of de input van een buizen solid state, digitale of hybride versterker. De ingebouwde buffer/lijn driver is perfect voor het behouden van uw toon bij gebruik van lange kabels of grote pedalboards, zelfs het aansturen van pedalen met lage impedantie, zoals veel wah-wahs.
   Gebruik altijd een hoogwaardige afgeschermde gitaarkabel.
6. Valve Guard
   Door deze bescherming kunt u de ECC83-buis in het hart van uw pedaal zien.

Probeer niet om de bevestigingsschroeven of bescherming te verwijderen. Geen door de gebruiker te onderhouden onderdelen binnenin.

7. On / Off LED
   Wanneer de LED brandt, staat het pedaal aan. Wanneer de LED niet brandt, staat het pedaal uit.
8. On / Off Switch
   Druk op deze schakelaar om het effect in of uit te schakelen.
9. DC Inlet
   Voor de input van de meegeleverde 9V DC / 500mA-adapter.
   Gebruik alleen de meegeleverde voeding.

DEPT. 10 BOOST
Vermogen: 9V DC
Maximale stroomafname: 500mA
Buis: 1 x ECC83 / 12AX7
Ingangsimpedantie: 1MΩ
Uitgangsimpedantie: < 1kΩ Gewicht (kg): 0,52
Afmetingen (mm): 77 (B) x 76 (H) x 113 (D)
DC-adapter: PSU-500 meegeleverd (9VDC 500mA tip negatief)

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

1. Lees deze instructies.
2. Bewaar deze instructies.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies op.
5. Gebruik dit apparaat niet in de buurt van water.
6. Maak alleen schoon met een droge doek.
7. Blokkeer geen ventilatieopeningen.
8. Installeer in overeenstemming met de instructies van de fabrikant.
9. Niet installeren in de buurt van warmtebronnen zoals radiatoren, warmteroosters, fornuizen of andere apparaten (inclusief versterkers) die warmte produceren.
10. Omzeil de veiligheidsfunctie van de gepolariseerde of aardingsstekker niet. Een gepolariseerde stekker heeft twee pennen waarvan de ene breder is dan de andere. Een aardingsstekker heeft twee pennen en een derde aardingspen. De brede pen of de derde pen zijn bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
11. Bescherm het netsnoer tegen betrapping of beknelling, met name bij stekkers, stopcontacten en het punt waar ze uit het apparaat komen.
12. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
13. Koppel dit apparaat los tijdens onweer of wanneer het lange tijd niet wordt gebruikt.
14. Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals een beschadigd netsnoer of stekker, vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.

"OM DIT APPARAAT VOLLEDIG VAN HET NET TE SCHAKELEN, TREKT U DE STEKKER VAN HET NETSNOER UIT HET STOPCONTACT".

"OM HET RISICO OP BRAND OF ELEKTRISCHE SCHOKKEN TE VERMINDEREN, STEL DIT APPARAAT NIET BLOOT AAN REGEN OF VOCHT EN PLAATS GEEN MET VLOEISTOFFEN GEVULDE VOORWERPEN, ZOALS VAZEN, OP DIT APPARAAT".

Dit symbool is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies (onderhoud) in de documentatie die bij het apparaat wordt geleverd.

Dit symbool is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van niet-geïsoleerde "gevaarlijke spanning" in de behuizing van het product die van voldoende omvang kan zijn om een risico op elektrische schokken voor personen te vormen.

RISICO OP ELEKTRISCHE SCHOKKEN
NIET OPENEN

Belangrijke veiligheidsinformatie!
LEES DE VOLGENDE INFORMATIE ZORGVULDIG DOOR. BEWAAR ALLE INSTRUCTIES VOOR TOEKOMSTIG GEBRUIK!
Volg alle waarschuwingen en instructies die op het product zijn aangegeven!

Hoge interne bedrijfsspanningen.

Open de apparatuurkast niet. Er zijn geen door de gebruiker te onderhouden onderdelen in deze apparatuur. Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel.
Maak alleen schoon met een droge doek.
Er kan zich condens vormen aan de binnenkant van een versterker als deze van een koude omgeving naar een warmere locatie wordt verplaatst. Voordat u het apparaat inschakelt, wordt aanbevolen om het apparaat op kamertemperatuur te laten komen.
Ongeautoriseerde wijziging van deze apparatuur is uitdrukkelijk verboden door Blackstar Amplification Ltd.
Steek nooit voorwerpen van welke aard dan ook in ventilatiesleuven op de apparatuurbehuizing.
Stel dit apparaat niet bloot aan regen, vloeistoffen of vocht van welke aard dan ook.
Vermijd het plaatsen van met vloeistof gevulde vaten bovenop de versterker.
Plaats dit product niet op een onstabiele trolley, standaard of tafel. Het product kan vallen en ernstige schade aan het product of aan personen veroorzaken!
Bedek of blokkeer geen ventilatiesleuven of openingen.
Dit product mag niet in de buurt van een warmtebron worden geplaatst, zoals een fornuis, radiator of een andere warmte producerende versterker.
Gebruik alleen de meegeleverde voedingsadapter die compatibel is met de netspanning in uw omgeving.
De voedingsadapter moet altijd zorgvuldig worden behandeld en moet worden vervangen als deze op enigerlei wijze beschadigd is.
Breek nooit de aardingspen op de voedingsadapter af.
De voedingsadapter moet worden losgekoppeld wanneer het apparaat lange tijd niet wordt gebruikt.
Voordat het apparaat wordt ingeschakeld, moet de luidspreker worden aangesloten zoals beschreven in de handleiding met behulp van de door de fabrikant aanbevolen kabel.
Vervang beschadigde zekeringen altijd door het juiste type en de juiste waarde.
Koppel nooit de beschermende aarding los.
Hoge luidsprekerniveaus kunnen permanente gehoorschade veroorzaken. U moet daarom de directe omgeving van luidsprekers die op hoge niveaus werken vermijden. Draag gehoorbescherming als u voortdurend aan hoge niveaus wordt blootgesteld.
Als het product niet normaal werkt wanneer de bedieningsinstructies worden gevolgd, stuur het product dan naar een gekwalificeerde servicemonteur.
Alleen geschikt voor veilig gebruik onder niet-tropische klimaatomstandigheden. Maximale omgevingstemperatuur voor gebruik: 35°C
Zorg er altijd voor dat de voedingsadapter is aangesloten op een stopcontact/contactdoos met een geaarde aansluiting.
Netspanning: 100-240V~ 50/60Hz.
Deze versterker is alleen ontworpen en geëvalueerd voor veiligheid op een maximale hoogte van 2000 meter.

De Occupational Safety and Health Administration (OSHA) van de Amerikaanse overheid heeft de volgende toegestane blootstellingen aan geluidsniveaus gespecificeerd:

Volgens OSHA kan elke blootstelling die de bovenstaande toegestane limieten overschrijdt, leiden tot enig gehoorverlies.
Oordopjes in de gehoorgang of over de oren moeten worden gedragen bij het bedienen van dit versterkingssysteem om permanent gehoorverlies te voorkomen als de blootstelling de hierboven vastgestelde limieten overschrijdt. Om potentieel gevaarlijke blootstelling aan hoge geluidsdrukniveaus te voorkomen, wordt aanbevolen dat alle personen die worden blootgesteld aan apparatuur die hoge geluidsdrukniveaus kan produceren, zoals dit versterkingssysteem, worden beschermd door gehoorbeschermers terwijl dit apparaat in werking is.

Blackstar Amplification Ltd, Beckett House, 14 Billing Road, Northampton, NN1 5AW, VK
Ga voor de nieuwste informatie naar: www.blackstaramps.com
Hoewel de informatie hierin correct is op het moment van publicatie, behoudt Blackstar Amplification Ltd zich het recht voor om specificaties zonder voorafgaande kennisgeving te wijzigen vanwege ons beleid van voortdurende verbetering en ontwikkeling.
