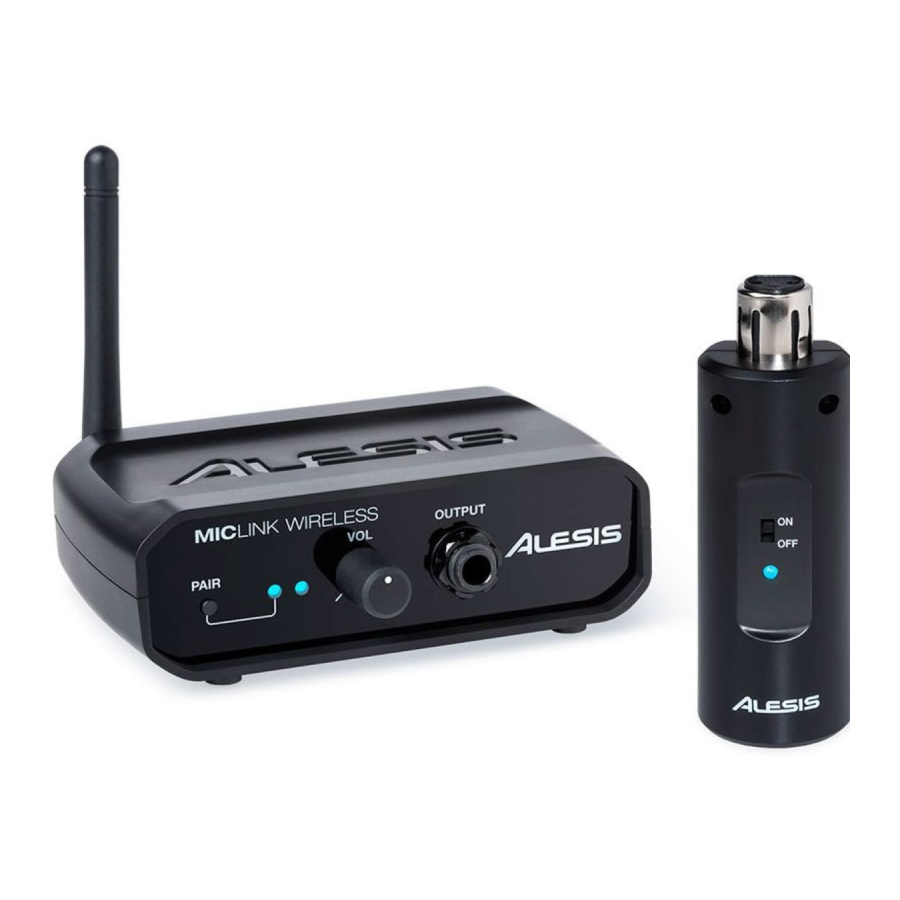

Alesis MicLink Wireless - Systeemhandleiding

Inleiding

1. Zorg ervoor dat alle items in de doos zijn inbegrepen.
2. LEES DE VEILIGHEIDSINSTRUCTIES VOOR GEBRUIK VAN DIT PRODUCT.
3. Plaats het product op een geschikte locatie voor gebruik.

Inhoud van de doos

• MicLink Wireless-zender
• MicLink Wireless-ontvanger
• Stroomadapter
• Mini-USB-kabel
• Gebruikershandleiding
• Handleiding veiligheid & garantie

Support
Ga voor volledige systeemvereisten, compatibiliteitsinformatie en productregistratie naar de Alesis-website: alesis.com/miclink-wireless.
Ga voor extra productondersteuning naar alesis.com/support.

Bedieningstips

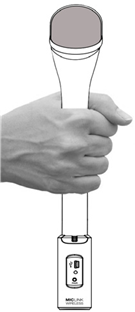

• Zorg ervoor dat u uw hand alleen op de microfoon houdt en uw hand minstens 5 cm van de zender verwijderd houdt.
• Houd de microfoon en de zender uit de buurt van uw lichaam voor een optimaal bereik.

Snelle installatie

1. Zorg er eerst voor dat de zender volledig is opgeladen.
2. Sluit uw dynamische microfoon aan op de zender.
3. Gebruik een standaard 1/4" kabel (niet meegeleverd) om de uitgang van de ontvanger aan te sluiten op uw mixer of actieve luidspreker.
4. Plaats batterijen of gebruik de meegeleverde stroomadapter om de ontvanger van stroom te voorzien.
5. Zet de aan/uit-schakelaar van de zender en de ontvanger in de "On"-stand (Aan).
6. Druk op de Pair Button (Koppelknop) op de ontvanger en houd de Pair Button (Koppelknop) op de zender 3 seconden ingedrukt. De koppel-LED brandt continu op de zender en ontvanger wanneer ze succesvol zijn verbonden.
7. Zet de antenne van de ontvanger in een verticale positie.
8. Zet de volumeregelaar op de ontvanger op het hoogst mogelijke niveau zonder de mixer of actieve luidspreker te vervormen of te clippen. Dit niveau varieert met de instellingen van de versterking en/of het volume van de mixer of actieve luidspreker.

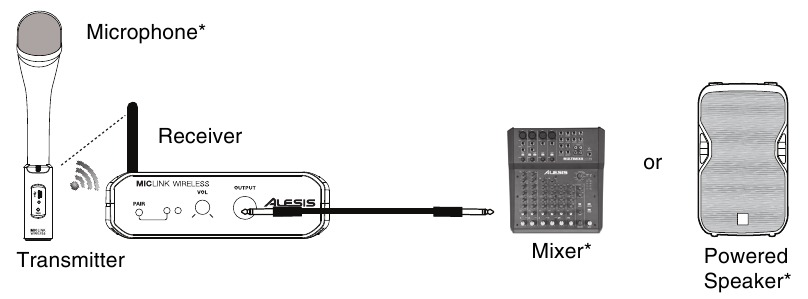

Aansluitschema

*apart verkrijgbaar

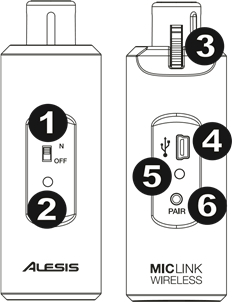

Kenmerken van de zender

1. MicLink Power Switch (MicLink-aan/uit-schakelaar) – Stel deze schakelaar in om de zender in/uit te schakelen.
2. Pairing LED (Koppel-LED) – Knippert langzaam bij het zoeken naar de ontvanger. Knippert snel bij het koppelen aan de ontvanger. Brandt continu wanneer gekoppeld aan de ontvanger.
3. Mic Release (Microfoonontgrendeling) – Druk op deze clip om uw microfoon met de zender te bevestigen of los te maken.
4. Mini USB Port (Mini-USB-poort) – Sluit de meegeleverde mini-USB-kabel aan om de zender op te laden.
5. Charging LED (Oplaad-LED) – Brandt rood wanneer de zender wordt opgeladen. Brandt groen wanneer de zender klaar is met opladen.
6. Pair Button (Koppelknop) – Houd deze knop 3 seconden ingedrukt om de zender met de ontvanger te verbinden.

Kenmerken van de ontvanger

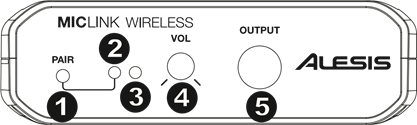

Voorpaneel

1. Pair Button (Koppelknop) – Druk op deze knop om verbinding te maken met de zender. De Pair LED (Koppel-LED) gaat branden wanneer er verbinding is met de zender.
2. Pair LED (Koppel-LED) – Knippert langzaam bij het zoeken naar de zender. Knippert snel bij het koppelen aan de zender.
   Brandt continu wanneer gekoppeld aan de zender.
3. Power LED (Aan/uit-LED) – Brandt wanneer de ontvanger is ingeschakeld.
4. Volume – Past het volume aan van het signaal dat naar de Output (Uitgang) gaat.
5. Output (Uitgang) – Gebruik een standaard 1/4" kabel (niet meegeleverd) om de MicLink Wireless-ontvanger aan te sluiten op uw mixer of actieve luidspreker.

Achterpaneel

1. Battery Compartment (Batterijvak) – Plaats hier 2 AAA-batterijen om de ontvanger van stroom te voorzien.
2. On/Off Switch (Aan/uit-schakelaar) – Schuif deze schakelaar om de ontvanger in te schakelen.
3. Power Input (Stroomingang) – Sluit hier de meegeleverde 5V DC, 1A Center-Pin Positive (Midden-pin positieve) adapter aan.
4. Antenna (Antenne) – Plaats de antenne in een verticale positie voor de beste resultaten bij het verzenden van het draadloze signaal. Wijzig de positie van de antenne als de kwaliteit van het draadloze signaal slecht is.

Probleemoplossing

Geen signaal

• Zorg ervoor dat zowel de zender als de ontvanger zijn ingeschakeld.
• Zorg ervoor dat u uw hand alleen op de microfoon houdt en uw hand minstens 5 cm van de zender verwijderd houdt.
• Zorg ervoor dat u zich binnen het zendbereik van 20 meter bevindt.
• Zorg ervoor dat de zender en ontvanger zijn gekoppeld.
• Zorg ervoor dat de volumeregelaars op uw mixer en luidsprekers zijn opengedraaid.
• Controleer de aan/uit-LED's op zowel de ontvanger als de zender. Als een van beide is uitgeschakeld, controleer dan of het apparaat correct is ingeschakeld: o Sluit de stroomadapter aan op de ontvanger (of plaats er nieuwe AAA-batterijen in). o Zorg ervoor dat de zender is opgeladen.

Zwak signaal

• Zorg ervoor dat er geen objecten (computers, muren, meubels, enz.) tussen de zender en ontvanger staan.
• Zorg ervoor dat u zich binnen het zendbereik van 20 meter bevindt.
• Als de ontvanger op batterijen werkt, plaats dan nieuwe AAA-batterijen.

Slechte signaalkwaliteit

• Houd alle aangesloten audiokabels uit de buurt van de antenne van de ontvanger.
• Als de ontvanger op batterijen werkt, plaats dan nieuwe AAA-batterijen.

Specificaties

Afmetingen (lengte x breedte x hoogte):
Ontvanger: 4,6" x 2,6" x 1,25"; 117 mm x 66 mm x 32 mm
Zender: 1,25" x 4" x 1,25"; 32 mm x 102 mm x 32 mm
Gewicht:
Ontvanger: 0,25 lbs.; 0,11 kg
Zender: 0,10 lbs.; 0,04 kg
Draadloze verbinding: 2,4 GHz; 14 kanalen
Draadloos zendbereik: 60 voet; 20 meter
Stroomvoorziening ontvanger: 5V DC, 1A, adapter met midden-pin positief of 2 AAA-batterijen

Referenties

• http://alesis.com/support

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Alesis MicLink Wireless - Systeemhandleiding
