Alesis GuitarLink Wireless - Systeemhandleiding
Inhoud
Inleiding
- Zorg ervoor dat alle items die in de doos staan, zijn inbegrepen.
- LEES DE INSTRUCTIEBOEKJE VOOR VEILIGHEID VOORDAT U HET PRODUCT GEBRUIKT.
- Plaats het product op een geschikte plaats voor gebruik.
INHOUD VAN DE DOOS
- GuitarLink Wireless-zender
- GuitarLink Wireless-ontvanger
- Voedingsadapter
- 2 AAA-batterijen
- Gebruikershandleiding
- Handleiding voor veiligheid en garantie
Ondersteuning
Ga voor de volledige systeemvereisten, compatibiliteitsinformatie en productregistratie naar de Alesis-website: alesis.com/guitarlink-wireless.
Ga voor aanvullende productondersteuning naar alesis.com/support.
Snelle installatie
- Zet de aan/uit-schakelaar op de "On"-positie (Aan) voor de zender en de ontvanger.
- Druk op de Pair Button (Koppelknop) op zowel de zender als de ontvanger. De Pair LED (Koppel-led) brandt continu op de zender en ontvanger wanneer ze succesvol zijn verbonden.
- Zet de antenne van de ontvanger in een verticale positie.
- Sluit uw gitaar aan op de zender en pas het uitgangsvolume van uw gitaar aan.
- Gebruik een standaard 1/4"-kabel (niet meegeleverd) om de Amp Output (Versterkeruitgang) van de ontvanger op uw versterker aan te sluiten.
- Stel de volumeregelaar op de ontvanger in op het hoogst mogelijke niveau zonder het gitaarsignaal te vervormen of af te knippen. Dit niveau varieert met de instellingen van het volume van uw gitaar en de versterking en/of het volume van uw gitaarversterker. Pas het volume van uw gitaarversterker als laatste aan.

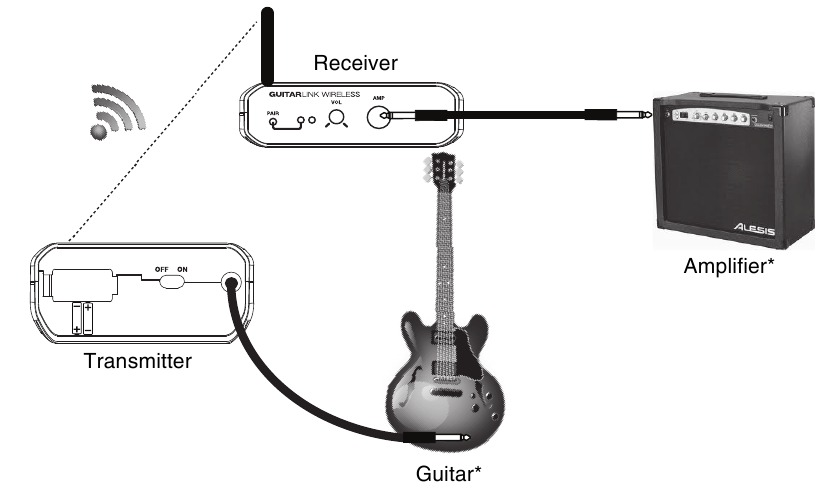

Aansluitschema
* Afzonderlijk verkocht
Functies van de zender
Voorpaneel
- Pair Button (Koppelknop) – Druk op deze knop om verbinding te maken met de ontvanger. De Pair LED (Koppel-led) licht op wanneer er verbinding is met de ontvanger.
- Pair LED (Koppel-led) – Licht op wanneer de zender is verbonden met de ontvanger.
- Power LED (Vermogens-led) – Licht op wanneer de zender is ingeschakeld.

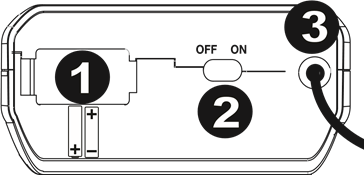

Achterpaneel
- Battery Compartment (Batterijcompartiment) – Plaats hier 2 AAA-batterijen om de zender van stroom te voorzien.
- On/Off Switch (Aan/uit-schakelaar) – Schuif deze schakelaar om de zender in te schakelen.
- Guitar Cable (Gitaarkabel) – Sluit de bijgevoegde 1/4"-kabel aan op de 1/4"-uitgang van uw gitaar.
Onderpaneel
- Guitar Strap Clip (Gitaarbandclip) – Gebruik de bijgevoegde clip om de GuitarLink Wireless-zender aan uw gitaarband of aan uw zak te bevestigen.
Functies van de ontvanger

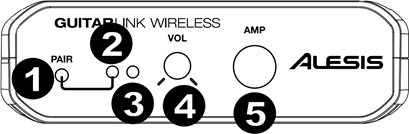

Voorpaneel
- Pair Button (Koppelknop) – Druk op deze knop om verbinding te maken met de zender. De Pair LED (Koppel-led) licht op wanneer er verbinding is met de zender.
- Pair LED (Koppel-led) – Licht op wanneer de ontvanger is verbonden met de zender.
- Power LED (Vermogens-led) – Licht op wanneer de ontvanger is ingeschakeld.
- Volume – Past het volume aan van het signaal dat naar de Amp Output (Versterkeruitgang) gaat.
- Amp Output (Versterkeruitgang) – Gebruik een standaard 1/4"-kabel (niet meegeleverd) om de GuitarLink Wireless-ontvanger op uw versterker aan te sluiten.

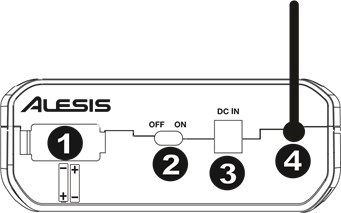

Achterpaneel
- Battery Compartment (Batterijcompartiment) – Plaats hier 2 AAA-batterijen om de ontvanger van stroom te voorzien.
- On/Off Switch (Aan/uit-schakelaar) – Schuif deze schakelaar om de ontvanger in te schakelen.
- Power Input (Stroomingang) – Sluit hier de meegeleverde 5V 1A, Center-Pin Positive-voedingsadapter aan.
- Antenna (Antenne) – Plaats de antenne in een verticale positie voor de beste resultaten bij het verzenden van het draadloze signaal. Als de kwaliteit van het draadloze signaal slecht is, wijzigt u de positie van de antenne.
Probleemoplossing
Geen signaal
- Zorg ervoor dat zowel de zender als de ontvanger zijn ingeschakeld.
- Zorg ervoor dat u zich binnen het zendbereik van 20 meter (60 voet) bevindt.
- Zorg ervoor dat de zender en de ontvanger zijn gekoppeld.
- Pas het uitgangsvolume op uw gitaar aan.
- Zorg ervoor dat de volumeregelaars op uw mixer en luidsprekers zijn opengedraaid.
- Controleer de vermogens-leds op zowel de ontvanger als de zender. Als een van beide is uitgeschakeld, controleert u of het apparaat correct is gevoed: o Plaats verse AAA-batterijen in de zender. o Sluit de voedingsadapter aan op de ontvanger (of plaats er verse AAA-batterijen in).
Zwak signaal
- Pas het uitgangsvolume op uw gitaar aan.
- Zorg ervoor dat er geen objecten (computers, muren, meubels, enz.) tussen de zender en de ontvanger staan.
- Zorg ervoor dat u zich binnen het zendbereik van 20 meter (60 voet) bevindt.
- Als de zender of de ontvanger van stroom wordt voorzien door batterijen, plaatst u verse AAA-batterijen.
Slechte signaalkwaliteit
- Houd alle aangesloten audiokabels uit de buurt van de antenne van de ontvanger.
- Als de zender of de ontvanger van stroom wordt voorzien door batterijen, plaatst u verse AAA-batterijen.
Specificaties
Afmetingen (L x B x H):
Ontvanger: 3,5" (6,5" met uitgeschoven antenne) 4,5" x 1,25"; 89 mm (165 mm met uitgeschoven antenne) x 114 mm x 32 mm
Zender: 2,5" x 9,2" 0,75"; 64 mm x 234 mm x 19 mm
Gewicht:
Ontvanger: 0,25 lbs (0,11 kg)
Zender: 0,25 lbs (0,11 kg)
Draadloze verbinding: 2,4 GHz draadloos signaal
Draadloos zendbereik: 20 meter (60 voet)
Voedingsadapter ontvanger: 5V, 1A; Center-Pin Positive
