Traeger TFT17LLA - GRILL-SMOKER Handleiding

BELANGRIJKE VEILIGHEIDSMAATREGELEN

Lees deze hele handleiding door voordat u uw Traeger Pellet Grill monteert en installeert. Het niet opvolgen van deze instructies kan leiden tot materiële schade, lichamelijk letsel of zelfs de dood. Neem contact op met uw plaatselijke bouw- of brandweerfunctionaris voor meer informatie over beperkingen en inspectievereisten voor installatie in uw regio.

BEWAAR DEZE INSTRUCTIES

EEN BELANGRIJKE OORZAAK VAN BRAND IS HET NIET HANDHAVEN VAN DE VEREISTE AFSTANDEN (LUCHTRUIMTEN) TOT BRANDBARE MATERIALEN. HET IS VAN HET GROOTSTE BELANG DAT DIT PRODUCT ALLEEN WORDT GEÏNSTALLEERD IN OVEREENSTEMMING MET DEZE INSTRUCTIES.

GEVAARLIJKE SPANNING,
KAN SCHOKKEN, VERBRANDINGEN OF DE DOOD VEROORZAKEN
KOPPEL HET STROOMSCHNNOER LOS VOOR ONDERHOUD

Er is gevaarlijke spanning aanwezig die schokken, brandwonden of de dood kan veroorzaken. Koppel het netsnoer los voordat u de grill onderhoudt, tenzij anders vermeld in de gebruikershandleiding.

Gebruik of bewaar nooit ontvlambare vloeistoffen in de buurt van de grill.

Gebruik nooit benzine of aanmaakvloeistof om uw grill handmatig aan te steken. Gebruik ALLEEN alcoholgel voor deze procedure EN volgens de instructies in de gebruikershandleiding.

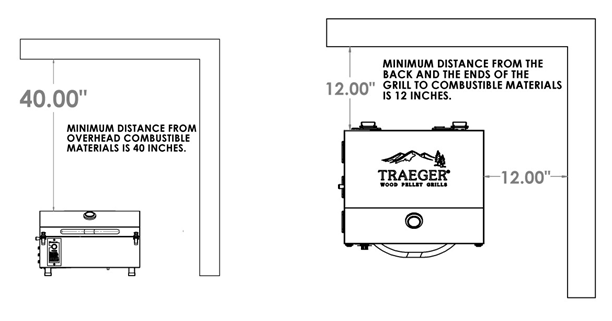

Houd bij het gebruik van deze grill een MINIMALE afstand van 30 cm aan tussen de grill en brandbare materialen.

Bij gebruik van deze grill onder brandbare materialen is een MINIMUM van 100 cm vereist.

Monteer en gebruik deze grill ALLEEN volgens de instructies in deze gebruikershandleiding.

Deze grill is uitsluitend bedoeld voor BUITENSHUIS gebruik.

Gebruik nooit verwarmingsbrandstofpellets in de grill, vanwege potentieel gevaarlijke verontreinigingen en additieven die aanwezig kunnen zijn.

Gebruik ALLEEN TRAEGER BRAND BBQ-HOUTPELLETS, die speciaal zijn gemaakt om in onze grills te werken. Traeger-houtpellets zijn beoordeeld op 8500 BTU per pond met een asgehalte van 2%.

Bewaar houtpellets altijd op een droge plaats, uit de buurt van warmteproducerende apparaten en andere brandstofcontainers.

Houd de grill schoon - zie de reinigingsinstructies in deze gebruikershandleiding.

Gebruik geen accessoires die niet zijn gespecificeerd voor gebruik met deze grill.

INLEIDING

Met de juiste installatie, bediening en onderhoud zal de grill u heerlijk eten en jarenlang kookplezier bezorgen.

OPMERKING: DE NUMMERS ACHTER ONDERDEELNAMEN IN DEZE HANDLEIDING VERWIJZEN NAAR HET COMPONENTENDIAGRAM.

Wanneer u de grill uitpakt, zorg er dan voor dat u alle volgende onderdelen hebt en kunt identificeren:

1. Deurgreep (9)
2. Zak met schroeven en sluitringen inbegrepen 1/4-20 x.375 bout (17), .250 borgring (18) en .250 vlakke ring (19).
3. Lekbakmontage (41).
4. Porseleinen grillrooster (58).

U moet de montage voltooien, die het volgende omvat:

1. De handgreep (9) aan de dekselmontage (59) bevestigen.

Volg deze stapsgewijze instructies en u kunt in een mum van tijd koken!

GEREEDSCHAP GELEVERD VOOR MONTAGE

7/16" / 1/2" steeksleutel

SECTIE ÉÉN: MONTAGE-INSTRUCTIES

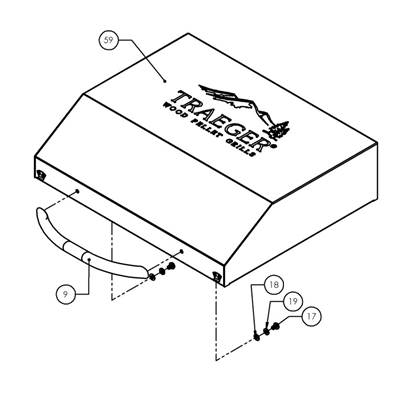

DE HANDGREEP AAN HET DEKSEL BEVESTIGEN

1. Plaats .250 borgringen (18), .250 platte ringen (19) op de 1/4-20 bout (17) en steek deze in het gat aan de binnenkant van het deksel. Lijn vervolgens de handgreep uit met de schroef en steek deze in het schroefgat en laat deze los. Herhaal het proces aan de andere kant van de handgreep.
2. Draai vervolgens de bouten vast totdat ze goed vastzitten. Draai de bouten niet te vast.

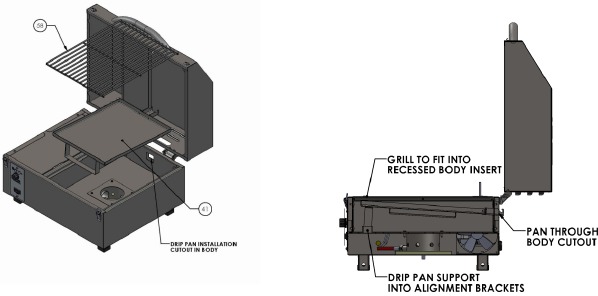

DE DRIPPANMONTAGE EN GRILL INSTALLEREN

1. Plaats de druppelpanmontage (41) op de binnenkant van de TFT17LLA-behuizing en steek deze in de uitsparing in de behuizing.
2. Plaats de druppelpansteun in de uitlijningsbeugels, dit zorgt voor een helling naar de achterkant van de grillbehuizing.
3. Plaats de grill (58) in de verzonken inzetstukken van de behuizing met de 3 parallelle staven op de inzetstukken.

SECTIE TWEE: INSTRUCTIES VOOR HET EERSTE GEBRUIK

(Te gebruiken bij het eerste gebruik of wanneer de grill zonder pellets komt te zitten)
Om een correcte werking van de grill te garanderen, moet u eerst de vijzelbuis laten "vullen" met pellets.

1. Open de deur en verwijder de porseleinen grill, vetopvangbak en warmteplaat uit de grill.
2. Zorg ervoor dat de schakelaar in de uit-stand (o) staat. Steek het netsnoer in een geschikt, geaard stopcontact.
3. Open het deksel van de pellettrechter en zoek de vijzel. Zorg ervoor dat er geen vreemde voorwerpen in de vijzel zitten. Zet de schakelaar op aan (--) en de temperatuur/draaiknop op rook, kijk in de pellettrechter om te bevestigen dat de vijzel draait. Plaats tegelijkertijd uw vingers over de vuurpot en voel de luchtbeweging van de trekventilator. Kijk of de gloeistaaf heet wordt (hij begint rood te kleuren).

   Raak hem niet aan. Draai de temperatuur/draaiknop naar de SHUT DOWN CYCLE (uitschakelcyclus).
4. Vul de pellettrechter met TRAEGER BBQ-PELLETS.

   Gebruik alleen TRAEGER BRAND BBQ-PELLETS, die speciaal zijn gemaakt om in onze grills te werken. Gebruik nooit verwarmingsbrandstofpellets in de grill. Draai de temperatuur/draaiknop naar HIGH (hoog). Opmerking: tijdens het eerste vullen van de vijzel duurt het even voordat de pellets van de pellettrechter naar de vuurpot gaan. Wanneer de pellets in de vuurpot beginnen te vallen, draait u de temperatuur/draaiknop naar de Shut Down Cycle (uitschakelcyclus).
5. Zet de temperatuur/draaiknop op SMOKE (roken). Laat de pellets volledig in vlammen opgaan. Zodra u vlammen uit de vuurpot ziet komen, draait u de temperatuur/draaiknop naar de SHUT DOWN CYCLE (uitschakelcyclus) en laat u de grill afkoelen. Aanbeveling: bekleed de vetopvangbak met stevige aluminiumfolie voor eenvoudig schoonmaken. Zorg ervoor dat de randen en uiteinden van de folie strak tegen de bodem van de vetopvangbak liggen. Plaats de warmteplaat, de met folie beklede vetopvangbak en de porseleinen grill op hun juiste plaatsen.
6. Zet met de deur open de temperatuur/draaiknop op SMOKE (roken). Na ongeveer 2 minuten ziet u witgrijze rook uit de grill komen als de pellets ontbranden. Nadat u zeker weet dat de pellets zijn ontbrand, sluit u de deur en stelt u de temperatuur/draaiknop in op een gewenste kookstand.
7. Opmerking: voordat u de eerste portie voedsel in uw nieuwe grill kookt, moet u de grill inbranden. Draai de temperatuur/draaiknop naar HIGH (hoog) en laat deze 45 minuten op deze stand draaien met de deur gesloten. Dit moet worden gedaan voordat u voedsel op de grill kookt.
8. De grill moet ongeveer 10 minuten voorverwarmen met de deur gesloten voordat u voedsel in de grill plaatst.

START DE GRILL OP DE ROOKSTAND MET DE DEUR OPEN
Zodra de pellets zijn ontstoken, sluit u de deur en zet u de temperatuurknop op de gewenste kooktemperatuur.

Houd bij het gebruik van deze grill een minimale afstand van 30 cm aan tussen de grill en brandbare materialen

SECTIE DRIE: VERVOLGOPSTART

Met de deur open draait u de schakelaar naar de ON-stand en de draaiknop naar SMOKE. Na ongeveer 2 minuten ziet u witgrijze rook uit de grill komen als de pellets ontbranden. Nadat u er zeker van bent dat de pellets zijn ontstoken, sluit u de deur en zet u de temperatuurknop op de gewenste kookstand.

Als de grill op enig moment niet ontsteekt of het vuur in de vuurpot uitgaat tijdens het koken of roken, terwijl er nog voldoende pellets in de pellettrechter zitten, is het belangrijk om deze stappen te volgen. Als u dit niet doet, kan dit een gevaarlijke "oververhitting" van uw grill veroorzaken door een overmaat aan onverbrande pellets in de vuurpot.

1.
   Zet de schakelaar op OFF (o) en trek de stekker uit het stopcontact. Als de grill nog heet is, laat hem dan volledig afkoelen. Open de deur en verwijder al het voedsel, de porseleinen grill en de vetopvangbak.
2.
   V erwijder alle onverbrande pellets en as uit de binnenkant en rond de vuurpot. (Zie de instructies voor de juiste behandeling en verwijdering van as in de sectie "UW NIEUWE GRILL ONDERHOUDEN")
3. Voordat u de vetopvangbak en de porseleinen grill terugplaatst, steekt u de stekker in een geschikt, geaard stopcontact en start u de grill opnieuw. Er moeten pellets in de vuurpot vallen en de gloeistaaf moet beginnen op te warmen (deze zal rood beginnen te kleuren).

   Raak hem niet aan.
4. Als deze procedure wel succesvol is, ziet u al snel vlammen uit de vuurpot komen. Zet vervolgens de schakelaar op OFF (o) en laat de grill afkoelen. Plaats de vetopvangbak en de porseleinen grill op de juiste plaats. Met de deur open zet u de schakelaar op ON (--) en de draaiknop op SMOKE. Na ongeveer 2 minuten ziet u witgrijze rook uit de grill komen als de pellets ontbranden. Nadat u er zeker van bent dat de pellets zijn ontstoken, sluit u de deur en zet u de draaiknop op de gewenste kookstand.
5. Als deze procedure niet succesvol is, raadpleeg dan de sectie "VEELGESTELDE VRAGEN" voor tips voor probleemoplossing of neem contact op met de technische ondersteuning van Traeger (sectie "TRAEGER-ONDERSTEUNING") om het probleem te helpen diagnosticeren voordat u verdergaat met de HANDLEIDING

INSTRUCTIES VOOR HANDMATIGE ONTSTEKING

Als alleen de gloeistaaf niet werkt, kan de grill nog steeds worden gebruikt om te koken en te roken met behulp van de

HANDMATIGE ONTSTEKINGSPROCEDURE hieronder:

1.
   Zet de schakelaar op OFF (o) en trek de stekker uit het stopcontact. Laat de grill volledig afkoelen als deze nog heet is. Verwijder het linkerzijpaneel en koppel de gloeistaaf los (paars/wit draadpaar zoals weergegeven in het bedradingsschema aan het einde van deze handleiding). U moet het linkerzijpaneel verwijderen om toegang te krijgen tot de bedrading. Zodra de gloeistaaf is losgekoppeld, plaatst u het linkerzijpaneel terug en steekt u de stekker weer in een geschikt, geaard stopcontact.
2. Open de pellettrechter en vul deze met TRAEGER BBQ PELLETS.

   GEBRUIK ALLEEN TRAEGER BBQ-HOUTPELLETS, die speciaal zijn gemaakt om in onze grills te werken. Gebruik NOOIT verwarmingsbrandstofpellets in de grill vanwege potentieel gevaarlijke verontreinigingen en additieven die aanwezig kunnen zijn.
3. Verwijder de porseleinen grill en de vetopvangbak om de vuurpot in de bodem van de grill bloot te leggen.
4. Giet 1/2 kopje TRAEGER BBQ PELLETS in de vuurpot.
5. Spuit 2 eetlepels alcoholgel-vuuraansteker in de vuurpot bovenop de pellets.

   Gebruik nooit benzine, benzineachtige lantaarnbrandstof, kerosine, aanmaakvloeistof voor houtskool of soortgelijke vloeistoffen om een vuur in deze grill te starten of "op te frissen". Houd al deze vloeistoffen goed uit de buurt van de grill wanneer deze in gebruik is.
6. Steek de alcoholgel voorzichtig aan met een open haardlucifer of een butaanaansteker met lange hals.

   Spuit nooit alcoholgel in een brandend vuur of een hete vuurpot. De fles met alcoholgel kan exploderen en een brand, ernstig letsel of de dood veroorzaken.
7. Laat de alcoholgel en pellets ongeveer 4 minuten branden.
8. Nadat u er zeker van bent dat de pellets zijn ontstoken, plaatst u de vetopvangbak en de porseleinen grill terug.

   U heeft nu vuur in de vuurpot. Wees voorzichtig dat u zich niet verbrandt wanneer u deze onderdelen installeert. Handschoenen worden aanbevolen.
9. Zet de schakelaar op ON(--) en de draaiknop op de gewenste stand Smoke, Medium of High. Laat de grill met de deur gesloten ongeveer 10 minuten voorverwarmen voordat u voedsel in de grill plaatst.

Besturingsuitschakelcyclus

De besturing voor de TFT17LLA wordt geleverd met een automatische uitschakelcyclus. Wanneer u klaar bent met koken op uw TFT17LLA, zet u de draaiknop op de stand Shut Down Cycle. Hierdoor blijft de Draft Induction Fan tien minuten draaien om overtollige pellets in de vuurpot te verbranden. Nadat de ventilator tien minuten heeft gedraaid, wordt de controller uitgeschakeld en stoppen de ventilator en de motor met draaien.

De hoofdschakelaar schakelt de stroom naar de controller uit en de draaiknop schakelt de stroom naar alleen de grillcomponenten uit. Zorg er bij het onderhoud van de controller of andere onderdelen voor dat de stroomtoevoer is losgekoppeld om een schok te voorkomen.

Besturingsveiligheidsfuncties

De controller is uitgerust met 2 veiligheidsfuncties die u helpen om de grill correct te laten werken. De eerste hiervan is een lage temperatuur alarm. Als de grill gedurende een periode van 10 minuten onder de 125 graden blijft, zoals afgelezen door het RTD temperatuurmeetapparaat, gaat de besturing in een alarmtoestand en geeft het display "LEr" weer. Dit schakelt alle stroom naar de interne componenten van de grill uit. Het display blijft in deze toestand totdat u de hoofdschakelaar uitschakelt.

De tweede veiligheidsfunctie is een hoge temperatuur alarm. Als de grill een interne temperatuur van 550 graden bereikt, zoals afgelezen door het RTD temperatuurmeetapparaat, gaat de besturing in een alarmtoestand en geeft het display "HEr" weer. Dit schakelt alle stroom naar de interne componenten van de grill uit. Het display blijft in deze toestand totdat u de hoofdschakelaar uitschakelt.

Wanneer een van deze alarmtoestanden zich voordoet, moet u controleren wat deze toestand heeft veroorzaakt en het probleem verhelpen. Bel de klantenservice als u hulp nodig heeft.

SECTIE VIER: BEDIENINGSTIPS

1. De temperatuurknop kan op elk moment worden gewijzigd om de kooktemperatuur van de grill te verhogen of te verlagen. De HIGH/HIGHER temperatuurinstellingen zijn voor grillen. De MED/MID RANGE temperatuurinstellingen zijn voor slow cooking. De SMOKE-instelling is voor roken en het toevoegen van rooksmaak aan het voedsel dat wordt gekookt. De SMOKE-instelling kan ook worden gebruikt om voedsel "vast te houden" op ongeveer 180 tot 200 graden F.
2. Uw TRAEGER PELLET GRILL mag nooit worden verplaatst als hij heet is. Als u uw grill na het koken in een voertuig vervoert, zorg er dan voor dat het vuur volledig is gedoofd en de grill KOUD is voordat u hem in een voertuig plaatst. Doe NOOIT water in de vuurpot. Dit zal de vijzel blokkeren.
3. De TRAEGER PELLET GRILL is ontworpen om te werken met de deur GESLOTEN. Koken met de deur open verlengt uw kooktijd aanzienlijk.
4. Voeg NOOIT met de hand pellets toe aan een hete vuurpot. Dit is gevaarlijk en u kunt ernstig verbrand raken. Als u zonder pellets komt te zitten en uw vuur verliest tijdens het koken, laat de grill dan volledig afkoelen en begin opnieuw met de INITIËLE ONTSTEKINGSINSTRUCTIES.
5. Zorg ervoor dat de vetopvangbak correct op zijn bevestigingsbeugels is geplaatst. De steunbeugel van de vetopvangbak moet in de uitlijnbeugels worden gestoken. Als deze niet goed is geplaatst, kan directe hitte en vlam uit de vuurpot komen en een vetbrand in de grill veroorzaken.
6. Bij het schatten van de kooktijden is de buitentemperatuur een belangrijke factor. Als het buiten warm is, duurt het minder lang voordat het voedsel gaar is. Als het koud, nat of winderig is, duurt het langer.
7. Vetbranden worden veroorzaakt door het niet goed onderhouden van de grill door het reinigen van uw vetopvangbak te verzuimen. In het onwaarschijnlijke geval van een vetbrand tijdens het koken, ZET U DE SCHAKELAAR UIT en HOUDT U DE DEUR GESLOTEN totdat het vuur volledig is gedoofd. Houd de deur nooit open tijdens een vetbrand. Als het niet uitgaat, strooi dan lichtjes baking soda op het vuur. Wees voorzichtig dat u zich niet verbrandt. Als dit niet werkt, verwijder dan voorzichtig het voedsel uit de grill en houd de deur gesloten totdat het vuur volledig is gedoofd. Nogmaals, wees voorzichtig dat u zich niet verbrandt. Wanneer de grill volledig is afgekoeld, verwijdert u de porseleinen grill en vervangt u de folie op de vetopvangbak. Reinig eventuele vetophoping uit de vetopvanggoot. Plaats de vetopvangbak en de porseleinen grill terug op de juiste plaats, start de grill opnieuw en ga verder met koken.
8. KOOLMONOXIDE:

   Volg deze richtlijnen om te voorkomen dat dit kleurloze, geurloze gas u, uw familie of anderen vergiftigt.
   • Ken de symptomen van koolmonoxidevergiftiging: hoofdpijn, duizeligheid, zwakte, misselijkheid, braken, slaperigheid en verwardheid. Koolmonoxide vermindert het vermogen van het bloed om zuurstof te transporteren. Een laag zuurstofgehalte in het bloed kan leiden tot bewustzijnsverlies en de dood.
   • Raadpleeg een arts als u of anderen verkoudheids- of griepachtige symptomen ontwikkelen tijdens het koken of in de buurt van deze grill. Koolmonoxidevergiftiging, die gemakkelijk kan worden verward met een verkoudheid of griep, wordt vaak te laat ontdekt.
   • Alcoholgebruik en drugsgebruik versterken de effecten van koolmonoxidevergiftiging.

Koolmonoxide is vooral giftig voor moeder en kind tijdens de zwangerschap, zuigelingen, ouderen, rokers en mensen met bloed- of circulatieproblemen, zoals bloedarmoede of hartziekten.

SECTIE VIJF: HET ONDERHOUDEN VAN UW NIEUWE GRILL

1. Vervang regelmatig de aluminiumfolie op de Vetopvangbak. Maak periodiek het vet uit de vetopvanggoot en van de binnenoppervlakken van de grill schoon. Leeg af en toe de vetemmer en bekleed deze met aluminiumfolie om het schoonmaken te vereenvoudigen. Het is gemakkelijker om opgehoopt vet te verwijderen als de grill warm is. WEES VOORZICHTIG OM UZELF NIET TE VERBRANDEN. Als er te veel vet op de vetopvangbak terechtkomt, kan er een vetbrand ontstaan. We raden aan deze plekken regelmatig schoon te maken.
2. Buitenoppervlakken: Gebruik GEEN ovenreiniger, schurende reinigers of schurende reinigingspads op de buitenoppervlakken van de grill. Gebruik warm zeepwater om het vet te verwijderen.
3. Als de grill tijdens het regenseizoen buiten wordt opgeslagen, moet u ervoor zorgen dat er geen water in de Pellet Hopper komt. Houtpellets zetten enorm uit als ze nat zijn en zullen uw vijzel blokkeren. EEN TRAEGER GRILL COVER om de grill te beschermen wordt ten zeerste aanbevolen! Afdekhoezen zijn verkrijgbaar bij uw lokale Traeger-dealer, of log in op onze website – www.traegergrills.com.
4. Afhankelijk van het gebruik, verwijder periodiek de porseleinen grill, de vetopvangbak en maak de as schoon in en rond de vuurpot. Een stofzuiger is handig voor dit klusje. Zorg ervoor dat de grill KOUD is voordat u met deze procedure begint.
5. We raden aan om een schoonmaakborstel met lange steel in de buurt van de grill te bewaren. Nadat u uw eten hebt verwijderd, geeft u de porseleinen grill een snelle borstelbeurt. Het kost maar een minuut en het is klaar voor de volgende keer dat u de grill wilt gebruiken. Wees voorzichtig om jezelf niet te verbranden.

SECTIE ZES: VEELGESTELDE VRAGEN

WAAROM ONTSTEEKT MIJN GRILL NIET?

1. Controleer de stroomtoevoer bij het stopcontact.
   1. Als het netsnoer is aangesloten op een aardlekschakelaar, controleer deze dan en reset deze indien nodig.
   2. Start de opstartprocedure.
      Nog steeds geen ontsteking – Ga verder met stap 2.
2. Koppel het netsnoer los van het stopcontact.
   1. Verwijder de bediening en controleer de zekering aan de achterkant. Vervang de zekering als deze is doorgebrand. Installeer de bediening opnieuw!

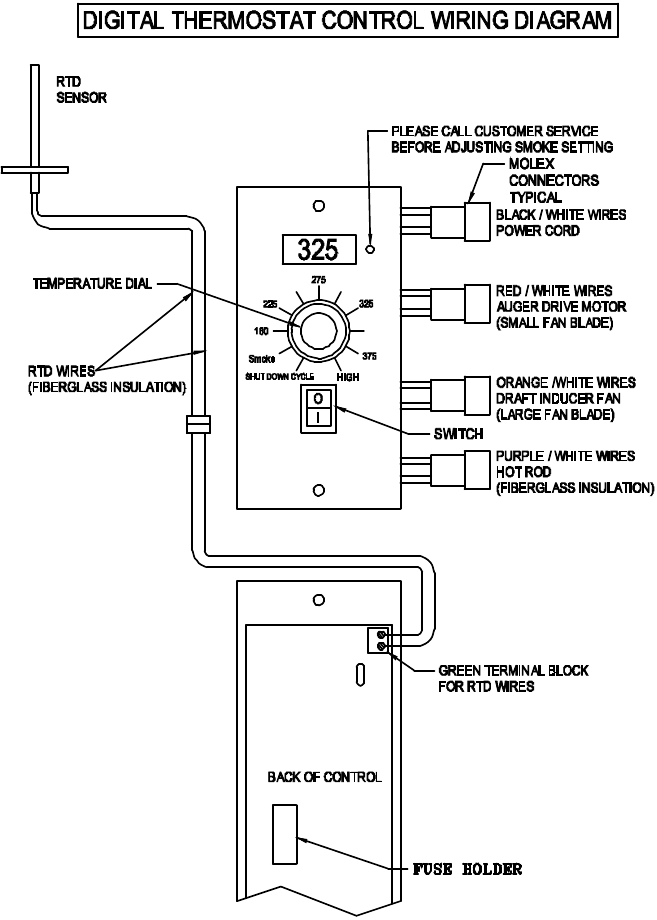

   2. Koppel de Hot Rod-connector (paars/witte draadpaar) los, steek het netsnoer in een geschikt, geaard stopcontact en zet de schakelaar op AAN en de draaiknop op de Smoke (Rook) instelling.
      OPMERKING: Op dit moment zal de grill niet ontsteken.
   3. Controleer of de Draft Inducer Fan (ventilator voor het aanzuigen van lucht) en de Auger Drive Motor (vijzel aandrijfmotor) werken. Als beide werken, moet de Hot Rod worden vervangen. Als een of beide niet werken, neem dan contact op met de technische ondersteuning van Traeger ("TRAEGER SUPPORT" SECTIE) voor aanvullende hulp bij het oplossen van problemen. Neem contact op met uw Traeger Dealer of de Traeger Parts Department ("TRAEGER SUPPORT" SECTIE) om een bestelling te plaatsen.
3. "Als het probleem wordt geïdentificeerd als een defecte Hot Rod, kan de grill nog steeds worden gebruikt om te koken en te roken door de MANUELE ONTSTEKINGSINSTRUCTIES in de "VOLGENDE OPSTART" SECTIE van deze GEBRUIKERSHANDLEIDING te volgen.

WAAROM WORDEN ER GEEN PELLETS IN DE VUURPOT GELEVERD?

1. Controleer of er pellets in de pellettrechter zitten. Als dit de EERSTE KEER ONTSTEKEN is of de grill zonder pellets is komen te zitten, geef de pellets dan voldoende tijd om van de pellettrechter naar de vuurpot te reizen (kan tot 7 minuten duren).
2. Start de opstartprocedure. Zie EERSTE KEER ONTSTEKINGSINSTRUCTIES in de "EERSTE KEER ONTSTEKINGSINSTRUCTIES" SECTIE van deze GEBRUIKERSHANDLEIDING.
   Nog steeds geen pellets in de vuurpot – Ga verder met stap 3.
3. Koppel het netsnoer los van het stopcontact.
   1. Koppel de Auger Drive Motor (vijzel aandrijfmotor) (rood/wit draadpaar connector) en de Draft Induction Fan (ventilator voor het aanzuigen van lucht) (oranje/wit draadpaar connector) los.
   2. Sluit de Draft Induction Fan (ventilator voor het aanzuigen van lucht) opnieuw aan op het rood/wit draadpaar en de Auger Drive Motor (vijzel aandrijfmotor) op het oranje/wit paar.
   3. Steek het netsnoer in een geschikt, geaard stopcontact en zet de schakelaar op AAN en de draaiknop op de Smoke (Rook) instelling.
   4. Als de Auger Drive Motor (vijzel aandrijfmotor) wel werkt (controleer het kleine ventilatorblad aan de achterkant van de motor), zit het probleem in de Three Speed of Digital Control, die moet worden vervangen. Neem contact op met uw Traeger Dealer of de Traeger Parts Department ("TRAEGER SUPPORT" SECTIE) om een bestelling te plaatsen.
4. Als de Auger Drive Motor (vijzel aandrijfmotor) niet werkt, maar de Draft Induction Fan (ventilator voor het aanzuigen van lucht) wel werkt, zit het probleem in het vijzelsysteem, dat moet worden gecontroleerd.
   1. Met de schakelaar in de OFF (UIT) stand en de draaiknop in de Shut Down Cycle (Uitschakelcyclus) instelling, zoekt u het kleine ventilatorblad aan de achterkant van de Auger Drive Motor (vijzel aandrijfmotor).
   2. Terwijl u het ventilatorblad in de gaten houdt, zet u de schakelaar op ON (AAN) en de draaiknop op Smoke (Rook). Als het ventilatorblad niet draait, zet u de schakelaar in de OFF (UIT) stand. Dit wijst op een defecte Auger Drive Motor (vijzel aandrijfmotor) en deze moet worden vervangen. Neem contact op met uw Traeger Dealer of de Traeger Parts Department ("TRAEGER SUPPORT" SECTIE) om een bestelling te plaatsen.
   3. Als het ventilatorblad een beetje draait en dan stopt, blijf dan kijken en zet de schakelaar/draaiknop op Shut Down Cycle (Uitschakelcyclus). Als het ventilatorblad iets TERUGDRAAIT, wijst dit op een blokkering in het vijzelsysteem die moet worden verholpen.
   4. Koppel het netsnoer los van het stopcontact en verwijder de pellets uit de pellettrechter. Controleer op vreemde voorwerpen en natte/ontbindende pellets, die beide een blokkering in het vijzelsysteem kunnen veroorzaken. De vijzel moet worden verwijderd om een blokkering in het vijzelsysteem te verhelpen. Zie het gedeelte "HOE VERWIJDER IK DE VIJZEL ALS DEZE VASTLOOPT?" hieronder.

HOE VERWIJDER IK DE VIJZEL ALS DEZE VASTLOOPT?

Voor modellen met een vaste Auger Drive Motor (vijzel aandrijfmotor):

1. Verwijder alle afdekkingen die nodig zijn om toegang te krijgen tot de Auger Drive Motor (vijzel aandrijfmotor).
2. Verwijder de schroef waarmee de as van de Auger Drive Motor (vijzel aandrijfmotor) is verbonden met de vijzelas, met behulp van een 7/64 inbussleutel en een 5/16 sleutel of schroevendraaier.
3. Verwijder de twee bouten waarmee de Auger Drive Motor (vijzel aandrijfmotor)/beugelconstructie aan de branderkast is bevestigd met een 7/16 sleutel.
4. Draai met een kleine pijpsleutel of borgtang op de vijzelas de vijzel tegen de klok in. Het zal zwaar draaien totdat het losbreekt, daarna zal de vijzel vrij draaien.
5. Verwijder de vijzel en verwijder alle pellets, as of vreemde voorwerpen uit de vijzel, de vijzelbuis en de vuurpot. Een stofzuiger is ideaal voor deze taak.
6. Schuur de buitenkant van de vijzel met medium schuurpapier. Controleer de binnenkant van de vijzelbuis en schuur deze indien nodig. Zuig het schuurstof uit de vijzelbuis en de vuurpot wanneer u klaar bent.
7. Plaats de vijzel terug in de vijzelbuis en zorg ervoor dat deze vrij kan draaien.
8. Bevestig de Auger Drive Motor (vijzel aandrijfmotor)/beugelconstructie opnieuw en zorg ervoor dat de vijzelas vrij kan draaien op de as van de Auger Drive Motor (vijzel aandrijfmotor). Bevestig de vijzelas opnieuw aan de as van de Auger Drive Motor (vijzel aandrijfmotor).

Voor modellen met een zwevende Auger Drive Motor (vijzel aandrijfmotor):
( Let op: sommige units met de zwevende Auger Drive Motor (vijzel aandrijfmotor) vereisen metrisch gereedschap.)

1. Verwijder alle afdekkingen die nodig zijn om toegang te krijgen tot de Auger Drive Motor (vijzel aandrijfmotor).
2. Verwijder de schroef waarmee de as van de Auger Drive Motor (vijzel aandrijfmotor) is verbonden met de vijzelas en de schroef waarmee de vijzelbus in de vijzelbuis is bevestigd.
3. Draai met een kleine pijpsleutel of borgtang op de vijzelas de vijzel tegen de klok in. Het zal zwaar draaien totdat het losbreekt, daarna zal de vijzel vrij draaien.
4. Verwijder de vijzel en verwijder alle pellets, as of vreemde voorwerpen uit de vijzel, de vijzelbuis en de vuurpot. Een stofzuiger is ideaal voor deze taak.
5. Schuur de buitenkant van de vijzel met medium schuurpapier. Controleer de binnenkant van de vijzelbuis en schuur deze indien nodig. Zuig het schuurstof uit de vijzelbuis en de vuurpot wanneer u klaar bent.
6. Plaats de vijzelbus en de vijzel terug in de vijzelbuis en zorg ervoor dat de vijzel vrij kan draaien.
7. Bevestig de vijzelas opnieuw aan de as van de Auger Drive Motor (vijzel aandrijfmotor).

WAAROM GAAT MIJN GRILL VUUR UIT OP DE "SMOKE" (ROOK) INSTELLING?

Overmatige as in de vuurpot kan het probleem zijn.

1. Open de deur en verwijder de porseleinen grill, de vetopvangbak uit de grill.
2.
   Verwijder alle onverbrande pellets en as uit en rond de vuurpot. Een stofzuiger is ideaal voor deze taak

   ZORG ERVOOR DAT DE GRILL KOUD IS OM BRAND DOOR HETE AS TE VOORKOMEN.
3. Plaats de vetopvangbak en de porseleinen grill terug en start de opstartprocedure.
4. Als dit het probleem niet heeft verholpen, neem dan contact op met de technische ondersteuning van Traeger ("TRAEGER SUPPORT" SECTIE) voor aanvullende hulp bij het oplossen van problemen.

DE VIJZEL MAAKT VEEL LAWAAI ALS IK DE GRILL AANZET EN IK HEB EEN DALING IN DE GRILLTEMPERATUUR GEMERKT. WAT KAN IK DOEN OM DIT TE VERHELPEN?

Bij grillmodellen met een vaste Auger Drive Motor (vijzel aandrijfmotor) moet u de vijzel "UITLIJNEN"

1. Verwijder alle pellets uit de pellettrechter en laat de pellets uit de vijzelbuis lopen.
2. Verwijder de schroef waarmee de as van de Auger Drive Motor (vijzel aandrijfmotor) is verbonden met de vijzelas, met behulp van een 7/64 inbussleutel en een 5/16 sleutel of schroevendraaier.
3. Draai de vijzelas over de as van de Auger Drive Motor (vijzel aandrijfmotor). Het moet vrij kunnen draaien, zonder vast te lopen.
4. Als de vijzelas vastloopt, draai dan de twee bouten los waarmee de Auger Drive Motor (vijzel aandrijfmotor)/beugelconstructie aan de branderkast is bevestigd met een 7/16 sleutel.
5. Verplaats de Auger Drive Motor (vijzel aandrijfmotor)/beugelconstructie totdat u de vijzelas vrij over de as van de Auger Drive Motor (vijzel aandrijfmotor) kunt draaien.
6. Draai de 7/16 bouten weer vast en zorg ervoor dat de vijzeluiteindeas nog steeds vrij over de as van de Auger Drive Motor (vijzel aandrijfmotor) draait.
7. Plaats de schroef en moer terug waarmee de as van de Auger Drive Motor (vijzel aandrijfmotor) is verbonden met de vijzelas.

WELKE DRAAIKNOP-INSTELLING WORDT AANBEVOLEN VOOR HET STARTEN VAN DE GRILL MET DE TRAEGER DIGITAL CONTROL?

De automatische startprocedure is hetzelfde voor alle grillbedieningen. Met de deur open, zet u de schakelaar/draaiknop op ON (AAN) en de temperatuur draaiknop op SMOKE (ROOK). Na ongeveer 2 minuten zult u witgrijsachtige rook uit de grill zien komen als de pellets ontsteken. Nadat u heeft gecontroleerd of de pellets zijn ontstoken, sluit u de deur en zet u de temperatuur draaiknop op een gewenste kookinstelling.

HOE BESCHERM IK MIJN LAKAFWERKING?

1. Gebruik een beschermhoes op de grill en retoucheer verf om eventuele krassen te repareren. EEN TRAEGER GRILL COVER om de grill te beschermen wordt ten zeerste aanbevolen! Hoezen en retoucheerverf zijn verkrijgbaar bij uw plaatselijke Traeger Dealer, of log in op onze website – www.traegergrills.com.
2. Gebruik elke 90 dagen een autowas van hoge kwaliteit op de buitenkant van de grill. BRENG ALLEEN WAX AAN OP EEN KOUDE GRILL.

WAAR KAN IK EEN NIEUW ONDERDEEL VOOR MIJN GRILL KRIJGEN?

Neem contact op met uw Traeger Dealer. Zij hebben het onderdeel mogelijk op voorraad of kunnen het onderdeel voor u bestellen. Of u kunt contact opnemen met de Traeger Parts Department ("TRAEGER SUPPORT" SECTIE) om een bestelling te plaatsen. Geef in beide gevallen uw naam, telefoonnummer, adres, model en serienummer van de grill (te vinden op een label aan de binnenkant van het deksel van de trechter) op, samen met het onderdeel.

SECTIE ZEVEN: TRAEGER-ONDERSTEUNING

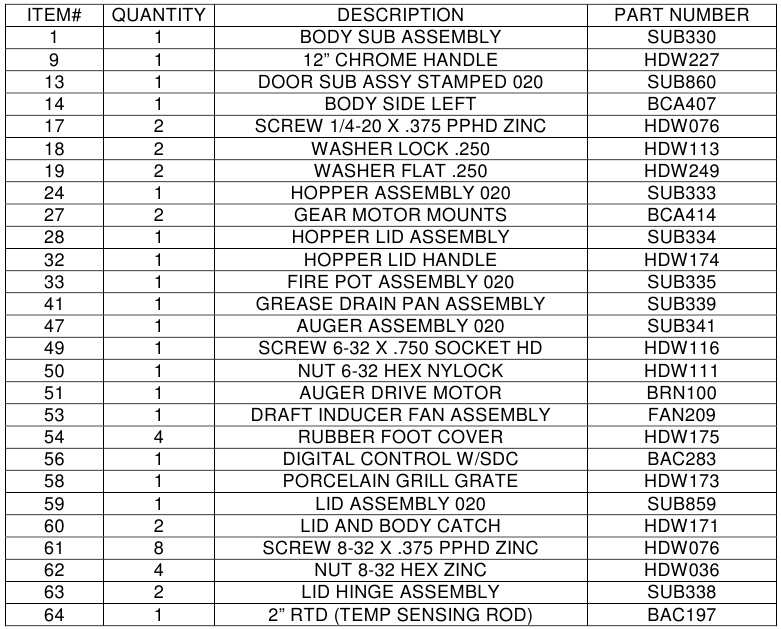

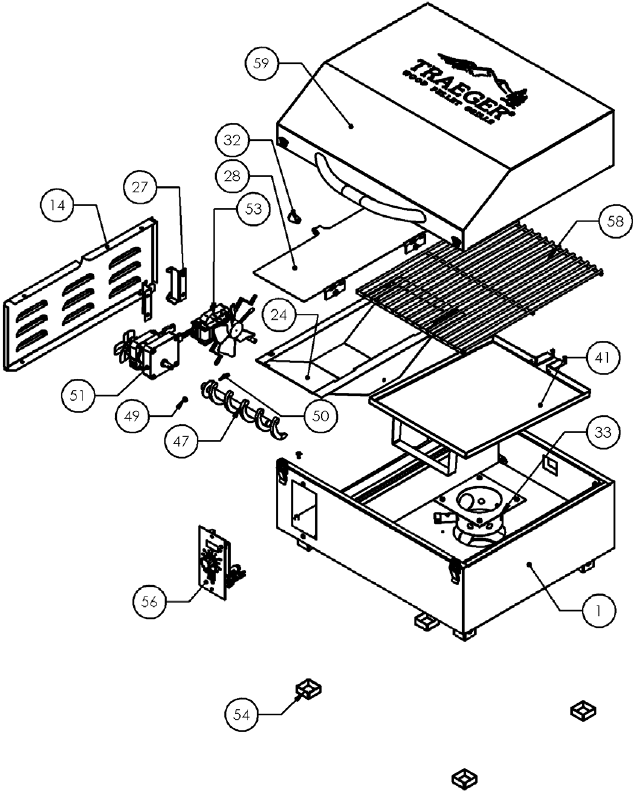

Onderdelen worden geïdentificeerd in de sectie "ONDERDELENDIAGRAM". Om onderdelen te bestellen: bel, e-mail of schrijf naar uw geautoriseerde Traeger-dealer of Traeger Pellet Grills. Vermeld uw naam, telefoonnummer, adres, model en serienummer van de grill (te vinden op een etiket aan de binnenkant van het deksel van de vultrechter) en de onderdeelidentificatie.

TRAEGER PELLET GRILLS, LLC.
1215 Wilmington Ave Suite 200 Salt Lake City, UT 84106

TECHNISCHE ONDERSTEUNING VAN TRAEGER
7 dagen per week beschikbaar van 5.00 uur tot 19.00 uur Pacific Time

ONDERDELENAFDELING TRAEGER
Beschikbaar op weekdagen van 8.00 uur tot 15.30 uur Pacific Time

VERKOOP-/ORDERBALIE TRAEGER
Beschikbaar op weekdagen van 8.00 uur tot 16.30 uur Pacific Time

TOLVRIJ TELEFOONNUMMER: 1-800-872-3437

E-mail: service@traegergrills.com

Website: www.traegergrills.com

TFT17LLA ONDERDELENLIJST

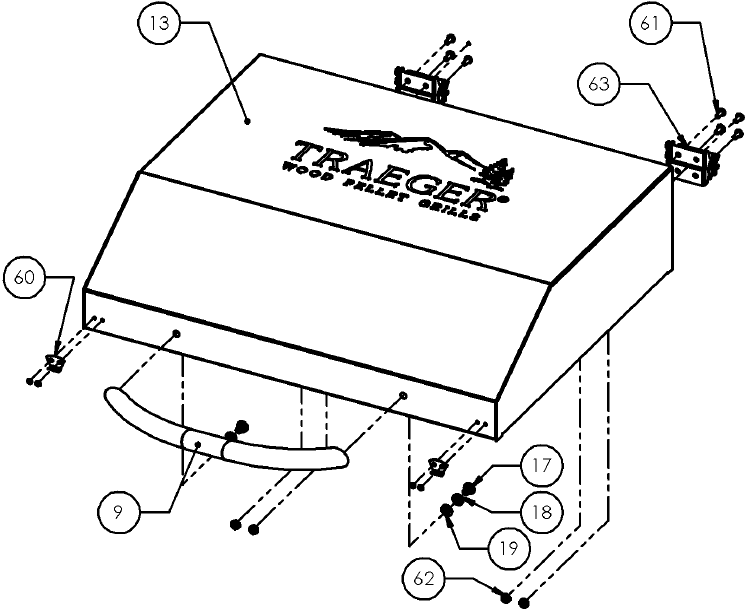

TFT17LLA DEKSELONDERDELEN

TFT17LLA ONDERDELENLIJST

TFT17LLA BEDRADINGSSCHEMA

Referenties

• Traeger Grills® - De originele houtpelletgrill

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Traeger TFT17LLA - GRILL-SMOKER Handleiding

Beschikbare talen
