Camp Chef MSHPX - HANDLEIDING DRUKKOOKPLAAT

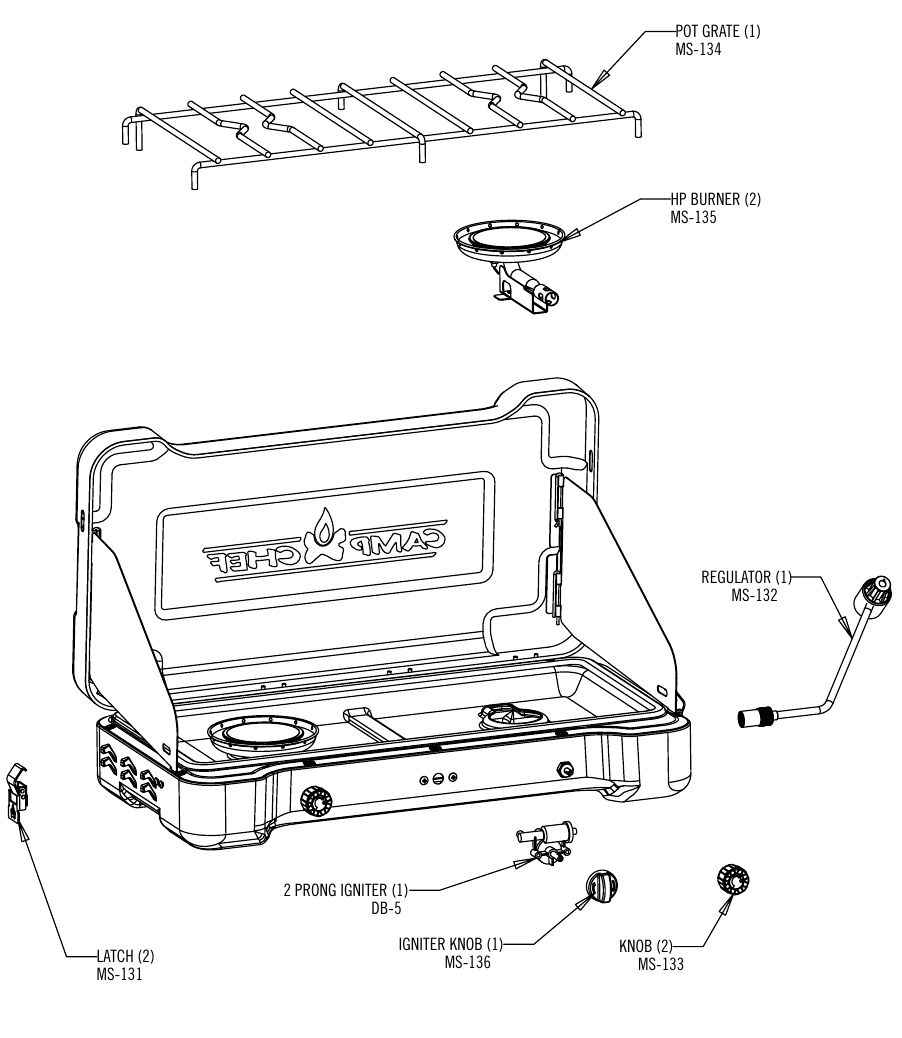

MSHPX ONDERDELEN

Installatie met behulp van een wegwerpflacon

1. Zorg ervoor dat de branderkranen uit staan.
2. Verwijder de plastic dop van de bovenkant van de propaancilinder. Bewaar de dop voor opslag. Schroef de propaancilinder in de regelaar. Pas op dat u de schroefdraad niet beschadigt. Draai alleen met de hand vast.


• Gebruik het apparaat niet voordat het op lekkage is gecontroleerd.
• Als u een gaslek niet kunt stoppen, sluit dan onmiddellijk de LP-tankklep en neem contact op met de LP-gasleverancier of uw brandweer!

Het apparaat moet buiten in een goed geventileerde ruimte op lekkage worden gecontroleerd, uit de buurt van ontstekingsbronnen zoals gasgestookte of elektrische apparaten. Houd het apparaat tijdens de lektest uit de buurt van open vuur of vonken.

3. Controleer de verbinding tussen de cilinder en de regelaar met zeepwater. Bellen geven een lek aan. Controleer of de verbinding niet beschadigd is en of deze goed vastzit. Voer nog een lektest uit. Als er nog steeds een lek is, verwijder dan de cilinder en neem contact op met de fabrikant voor service of reparatie, 1-800-650-2433

4. De regelaar gebruikt een schroefdraadfitting om aan de kookplaat te bevestigen. Het is noodzakelijk om de kookplaat vast te houden om er zeker van te zijn dat de fitting goed zit. Lijn de regelaar uit met de brandstofbuis aan de achterkant van de kookplaat en duw erop. Schroef de buitenste schroefdraadmof in de richting van de klok vast totdat deze vastzit.

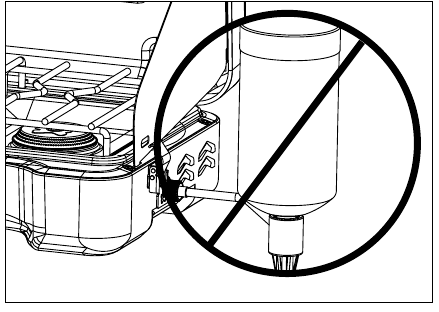

5. Gebruik de kookplaat nooit met de propaancilinder in een omgekeerde positie.


Het demonteren van de wegwerp propaancilinder

1. Draai alle kleppen in de uit-stand en zorg ervoor dat alle vlammen gedoofd zijn.
2. Verwijder de fles van de regelaar door tegen de klok in te draaien.

Veiligheidsmaatregelen voor installatie

• Gebruik het apparaat alleen met LP-gas (propaan) en de meegeleverde regelaar/klepsamenstelling.
• Het apparaat is niet bedoeld voor gebruik in of op recreatievoertuigen en/of boten.
• Wijzig dit apparaat niet. Wijzigingen leiden tot een veiligheidsrisico. Vragen over certificering in andere gebieden kunnen worden gericht aan 1-800-650-2433.
• Appartementbewoners: Neem contact op met het management om meer te weten te komen over de vereisten en brandvoorschriften voor het gebruik van een LP-gasttoestel in een appartement. Indien toegestaan, gebruik dan buiten op de begane grond met een afstand van 3 meter tot muren of relingen.
• Controleer, voordat u de LP-tankklep opent, de koppelingmoer op stevigheid. Wanneer het apparaat niet in gebruik is, draai dan de bedieningsknop en de LP-tankklep op de toevoercilinder dicht.
• Gebruik nooit een LP-tank als deze zichtbaar roestig, beschadigd of verouderd is.
• Als u merkt dat er vet of ander heet materiaal van het apparaat op de klep, slang of regelaar druipt, sluit dan onmiddellijk de gastoevoer af. Stel de oorzaak vast, corrigeer, reinig en inspecteer de klep, slang en regelaar voordat u verdergaat. Voer een lektest uit.
• De regelaar kan tijdens het gebruik een zoemend of fluitend geluid maken. Dit heeft geen invloed op de veiligheid of het gebruik van het apparaat.
• Reinig en inspecteer de optionele slang voor elk gebruik van het apparaat. Als er sprake is van slijtage, beschadigingen, insnijdingen of lekkages, moet de slang worden vervangen voordat het apparaat in gebruik wordt genomen.
• Blokkeer geen gaten in de onderkant of zijkanten van het apparaat.
• Gebruik het apparaat nooit met LP-tanks buiten de juiste positie die is aangegeven in de montage-instructies.



• Sluit altijd de LP-tankklep en verwijder de koppelingmoer voordat u de LP-tank in de aangegeven bedrijfspositie verplaatst.
• Bewaar NOOIT een reserve LP-tank onder of in de buurt van het apparaat of in afgesloten ruimtes. Vul de cilinder NOOIT voor meer dan 80% vol. Een overvolle reserve LP-tank is gevaarlijk vanwege mogelijk gas dat vrijkomt uit de veiligheidsklep. Het niet nauwkeurig opvolgen van deze instructies kan leiden tot een brand met de dood of ernstig letsel tot gevolg.
• Als u ontsnappend gas ziet, ruikt of hoort, ga dan onmiddellijk weg van de LP-tank/het apparaat en bel uw brandweer.
• Alle reserve LP-tanks moeten veiligheidsdoppen op de LP-tankuitlaat hebben.

LP-tank verwijderen, transporteren en opslaan

• Zet alle bedieningsknoppen en de LP-tankklep op UIT. Draai de koppelingmoer alleen met de hand tegen de klok in – gebruik geen gereedschap om los te koppelen. Plaats de veiligheidsdop op de LP-tankklep. Gebruik altijd de dop en riem die bij de klep zijn geleverd. Het niet gebruiken van de veiligheidsdop zoals aangegeven kan leiden tot ernstig persoonlijk letsel en/of materiële schade.

• Een losgekoppelde LP-tank in opslag of tijdens transport moet een veiligheidsdop hebben (zoals afgebeeld). Hervulbare LP-gascilinders moeten buiten worden opgeslagen in een goed geventileerde ruimte, buiten het bereik van kinderen, en mogen niet worden opgeslagen in een gebouw, garage of een andere afgesloten ruimte. Laat nooit een LP-tank in een voertuig liggen, dat door de zon oververhit kan raken.
• Bewaar geen LP-tanks in een ruimte waar kinderen spelen.
• Opslag van een apparaat binnenshuis is alleen toegestaan als de cilinder is losgekoppeld en van het apparaat is verwijderd.
• Wanneer de hervulbare LP-gastank niet van de kookplaat is losgekoppeld, moeten de kookplaat en de cilinder buiten worden opgeslagen, in een goed geventileerde ruimte, buiten het bereik van kinderen, en mogen niet worden opgeslagen in een gebouw, garage of een andere afgesloten ruimte.

LP-tank

De LP-tank die bij uw apparaat wordt gebruikt, moet aan de volgende eisen voldoen:

• De tank moet ongeveer 31,1 cm/12 inch in diameter zijn x 46 cm/18,25 inch hoog met een gemarkeerde 9,07 kg / 20 lb LPG-capaciteit of 21,6 kg / 47,6 lb watercapaciteit zoals vermeld door de tankfabrikant.
• Worden geconstrueerd en gemarkeerd in overeenstemming met de specificaties voor LP-tanks van het U.S. Department of Transportation (DOT) of de National Standard of Canada, CAN/CSA-B339, Cylinders, Spheres and Tubes for the Transportation of Dangerous Goods.
• De hervulbare propaancilinder die bij dit apparaat wordt gebruikt, moet een kraag bevatten om de cilinderklep te beschermen.


LP-tankklep moet hebben

• Type 1-uitlaat die compatibel is met de regelaar of het apparaat.
• Veiligheidsklep.
• UL-gecertificeerd Overfill Protection Device (OPD). Deze OPD-veiligheidsfunctie wordt geïdentificeerd door een uniek driehoekig handwiel. Gebruik alleen tanks die zijn uitgerust met dit type klep. De LP-tank moet zijn ingericht voor dampafname.

LP (vloeibaar petroleumgas)

• LP-gas is niet giftig, geurloos en kleurloos wanneer het wordt geproduceerd. Voor uw veiligheid heeft LP-gas een geur gekregen (vergelijkbaar met rotte kool) zodat het kan worden geroken.
• LP-gas is zeer brandbaar en kan onverwachts ontbranden wanneer het met lucht wordt gemengd.

LP-tank vullen

• Gebruik alleen erkende en ervaren dealers.
• De LP-dealer moet de tanks ontluchten voordat hij ze vult.
• De dealer mag de LP-tank NOOIT meer vullen dan 80% van het LP-tankvolume. Het volume propaan in tanks varieert per temperatuur.
• Een berijpte regelaar duidt op een overvulling van gas. Sluit onmiddellijk de LP-tankklep en neem contact op met de plaatselijke LP-gasdealer voor assistentie.
• Laat geen vloeibaar propaan (LP) gas in de atmosfeer vrijkomen. Dit is een gevaarlijke praktijk.
• Neem voor het verwijderen van gas uit de LP-tank contact op met een LP-dealer of bel een plaatselijke brandweer voor assistentie. Raadpleeg de telefoongids onder "Gasbedrijven" voor de dichtstbijzijnde gecertificeerde LP-dealers.

LP-tank omwisselen

• Veel winkels die apparaten verkopen, bieden u de mogelijkheid om uw lege LP-tanks te vervangen via een omruilservice. Gebruik alleen die gerenommeerde omruilbedrijven die hun cilinders inspecteren, nauwkeurig vullen, testen en certificeren. Ruil uw tank alleen om voor een tank die is uitgerust met een OPD-veiligheidsvoorziening, zoals beschreven in het gedeelte "LP-tank" van deze handleiding.
• Houd nieuwe en omgeruilde LP-tanks altijd rechtop tijdens gebruik, transport of opslag.
• Voer een lektest uit op nieuwe en omgeruilde LP-tanks VOORDAT u ze op het apparaat aansluit.

LP-tank lektest voor uw veiligheid

• De lektest moet telkens worden herhaald wanneer de LP-tank wordt omgeruild of bijgevuld.
• Niet roken tijdens de lektest.
• Gebruik geen open vuur om te controleren op gaslekken.

Het apparaat moet buiten in een goed geventileerde ruimte op lekkage worden gecontroleerd, uit de buurt van ontstekingsbronnen zoals gasgestookte of elektrische apparaten. Houd het apparaat tijdens de lektest uit de buurt van open vuur of vonken.

Gebruik een schone verfkwast en een oplossing van 50/50 zeep en water. Gebruik milde zeep en water. Gebruik geen huishoudelijke schoonmaakmiddelen. Dit kan leiden tot schade aan de gastreincomponenten. Borstel een zeepoplossing op alle lasnaden en het gehele klepgebied.

Als er "groeiende" bellen verschijnen, gebruik of verplaats de LP-tank dan niet. Neem contact op met een LP-gasleverancier of uw brandweer.

• Gebruik het apparaat niet voordat het op lekkage is gecontroleerd.
• Als u een gaslek niet kunt stoppen, sluit dan onmiddellijk de LP-tankklep en neem contact op met de LP-gasleverancier of uw brandweer!

Het apparaat moet buiten in een goed geventileerde ruimte op lekkage worden gecontroleerd, uit de buurt van ontstekingsbronnen zoals gasgestookte of elektrische apparaten. Houd het apparaat tijdens de lektest uit de buurt van open vuur of vonken.

Installatie met optionele slang en hervulbare cilinder

1. Zorg ervoor dat de branderkranen dicht staan.

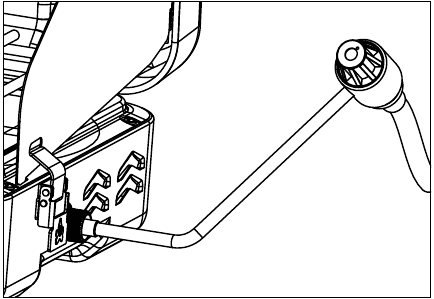

2. Bevestig de Camp Chef Model HRDSP-slang aan de regelaar en de regelaar aan het fornuis (zoals afgebeeld).

3. Bevestig de slang aan de cilinder.
4. Open de cilinderklep.

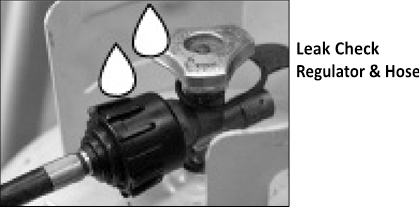

5. Voer een lektest uit op de slang naar de regelaar en de slang naar de cilinder met zeepsop. Bellen duiden op een lek. Controleer of de verbinding niet kruisdraads is en of deze goed vastzit. Voer nog een lektest uit. Als er nog steeds een lek is, verwijder dan de cilinder en neem contact op met de fabrikant voor service en reparatie. 1-800-650-2433.

6. Sluit de brandstoftoevoer bij de cilinder af en koppel beide uiteinden van de slang los wanneer deze niet in gebruik is.

Demontage van slang en hervulbare cilinder

1. Voordat u de slang demonteert, moet u ervoor zorgen dat de gasdruk in de slang is geëlimineerd.
2. Steek het fornuis aan en draai de gaskraan op de cilinder dicht.
3. Laat de vlam vanzelf doven.
4. Wanneer de vlam uit is, sluit u de kleppen op het apparaat.
5. Verwijder de slang.

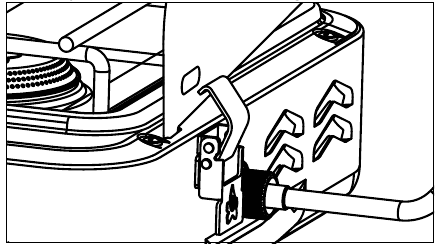

Installatie-instructies

• Plaats het fornuis op een vlakke, waterpas en stevige ondergrond.
• Open het deksel. Plaats de windschermlipjes in de sleuven in de behuizing en zet het windscherm vast met de grendels.

• Niet gebruiken op plastic tafels
• Verwarm langzaam, niet oververhitten.
• Om het schoonmaken gemakkelijk te maken, kunt u ervoor kiezen om wat aluminiumfolie te plaatsen om de bak onder de grill te bekleden.
• Zorg ervoor dat de branderkranen in de uit-stand staan.
• Schroef de propaancilinder in de regelaar.
• Duw de regelaareenheid stevig in het fornuis.
  Draai de moer stevig vast.

Aansteken van het fornuis - instructies

Plaats geen handen of andere lichaamsdelen boven de brander tijdens het aansteken of tijdens gebruik om brandwonden te voorkomen.

1. Draai de branderkraan open en draai aan de rode ontstekingsknop totdat de brander ontsteekt.
2. Als er binnen 5 seconden geen ontsteking plaatsvindt, draai dan de branderbediening(en) dicht, wacht 5 minuten en herhaal de ontstekingsprocedure. Als de ingebouwde ontsteker niet wil ontsteken, volg dan de voorgaande stappen en houd een aangestoken lange ontsteker of lucifer naast de brander bij het openen van de regelklep.
3. Pas de vlam aan de gewenste hoogte aan. De vlam moet compact en blauw van kleur zijn.
4. Vermijd dat er vuil in de kleppen, regelaar en branders komt.
5. Om de brander uit te schakelen, draait u de kraan dicht. (Met de klok mee)

Als de vlam per ongeluk wordt gedoofd, draait u de kleppen van het apparaat UIT en WACHT u 5 minuten voordat u probeert te ontsteken.

Controle van de brandervlam

• Steek de brander aan; draai de knop(pen) van HOOG naar LAAG. U zou een kleinere vlam in de LAAG-stand moeten zien dan in de HOOG-stand. Controleer altijd de vlam voor elk gebruik. Een goede vlam moet blauw zijn met een minimale gele punt. Sommige gele punten op vlammen zijn acceptabel, zolang er geen koolstof- of roetafzettingen verschijnen.


Uitschakelen van de LP-koker

• Draai alle knoppen naar de UIT-stand. Schakel de LP-tank UIT door het handwiel met de klok mee te draaien tot een volledige stop.

Alle reiniging en onderhoud mogen alleen worden uitgevoerd wanneer het apparaat is afgekoeld en de brandstoftoevoer is afgesloten bij de LP-cilinder. Maak geen enkel onderdeel schoon in een zelfreinigende oven. De extreme hitte zal de afwerking beschadigen.

Slangcontrole

• Controleer voor elk gebruik of de slangen zijn doorgesneden of versleten.
  Vervang de beschadigde slangconstructie voordat u het apparaat gebruikt.
  Gebruik alleen de door de fabrikant gespecificeerde klep/slang/regelaar.
  Zie het productblad voor slang- en regelaarinformatie.

De brander reinigen

OPMERKING: Spinnen en kleine insecten kunnen webben spinnen en nesten bouwen in de brander. Dit gebeurt vooral in de late zomer en herfst voor de vorst wanneer spinnen het meest actief zijn. Deze nesten kunnen de gasstroom belemmeren en een brand veroorzaken in en rond de brander en opening. Een dergelijke brand kan leiden tot letsel bij de bediener en ernstige schade aan het apparaat. Om een blokkade te helpen voorkomen en een volledige warmteafgifte te garanderen, reinigt en inspecteert u de branderbuis regelmatig (een of twee keer per maand). OPMERKING: Water- of luchtdruk zal een spinnenweb normaal gesproken niet verwijderen.

Reiniging en onderhoud

Correct onderhoud en onderhoud zorgen ervoor dat uw apparaat soepel blijft werken. Reinig regelmatig, afhankelijk van de mate van gebruik. OPMERKING: Reinig het hele apparaat elk jaar en draai alle hardware regelmatig aan (1-2 keer per jaar of vaker, afhankelijk van het gebruik). De reiniging moet worden uitgevoerd waar reinigingsmiddelen geen schade toebrengen aan terras, gazon of dergelijke. Houd het apparaatgebied vrij van brandbare materialen, benzine en andere ontvlambare dampen en vloeistoffen. Houd de ventilatieopening(en) van de cilinderbehuizing vrij van vuil.

Aanbevolen reinigingsmaterialen

• Mild vloeibaar afwasmiddel
• Draadborstel
• Nylon reinigingspad
• Heet water
• Paperclip
• Zachte messing borstel

Onderdelenreiniging

• De brander moet worden schoongeveegd. Heet zeepsop en een zachte borstel kunnen worden gebruikt om de branderoppervlakken schoon te maken. Reinig verstopte gaspoortgaten met een opengebogen paperclip. Vervang gecorrodeerde of beschadigde branders die overtollig gas zouden uitstoten.
• KOOKOPPERVLAKKEN, POTTEN EN PANNEN: Reinig het kookoppervlak met zeepsop en een nylon reinigingspad.
• Nadat het apparaat is afgekoeld, veegt u de gebieden af waar de verf en afwerking zijn afgebrand om roestvorming te minimaliseren.

Veiligheidsinformatie

ALLEEN VOOR BUITENGEBRUIK

BRAND- OF EXPLOSIEGEVAAR
Als u gas ruikt:

1. Probeer het apparaat niet aan te steken.
2. Doof elke open vlam.
3. Koppel los van de brandstoftoevoer.
4. Evacueer onmiddellijk.
5. Laat het gas 5 minuten verdwijnen voordat u het apparaat opnieuw aansteekt. Het niet opvolgen van deze instructies kan leiden tot brand of explosie, wat kan leiden tot schade aan eigendommen, persoonlijk letsel of de dood.

VOOR UW VEILIGHEID
Bewaar of gebruik geen benzine of andere vloeistoffen met ontvlambare dampen in de buurt van dit of enig ander apparaat.

KOOLMONOXIDEGEVAAR

Dit apparaat kan koolmonoxide produceren, dat geen geur heeft. Het gebruik ervan in een afgesloten ruimte kan dodelijk zijn. Gebruik dit apparaat nooit in een afgesloten ruimte, zoals een camper, tent, auto of huis.

• Aan de installateur of persoon die dit apparaat monteert: Laat deze handleiding bij dit apparaat achter voor toekomstig gebruik.
• Aan de consument: Bewaar deze handleiding bij dit apparaat voor toekomstig gebruik.

Deze handleiding bevat belangrijke informatie die nodig is voor de juiste montage en het veilige gebruik van dit product. Lees en volg alle waarschuwingen en instructies voordat u dit apparaat monteert en gebruikt. Gooi deze handleiding niet weg.

Zorg ervoor dat de openingen aan de zijkant en achterkant van het apparaat niet worden geblokkeerd, of dat de luchtstroom wordt beperkt door items of andere apparaten dicht bij of naast de openingen te plaatsen. Bouw dit apparaat niet in een holte of behuizing.

Dit is een fornuis met een hoge output. Gebruik een lage temperatuur met bakplaten. Plaats geen leeg kookgerei op de branders, er kan schade ontstaan. Als u beide branders gedurende langere tijd op hoog vuur gebruikt, kan de output afnemen. Dit wordt veroorzaakt door een ophoping van vorst in de tankaansluiting. Dit is normaal. Dit kan worden vermeden door een bulk tank van 20 lb en een optionele slangadapter voor bulk tanks te gebruiken. (HRDSP)

1. Laat dit apparaat NIET onbeheerd achter tijdens gebruik. De gebruiker moet zich in de directe omgeving van het product bevinden en te allen tijde tijdens het gebruik een duidelijk zicht op het product hebben.
2. Houd kinderen en huisdieren te allen tijde uit de buurt van de brander.
3. Het gebruik van alcohol, voorgeschreven of niet-voorgeschreven medicijnen kan uw vermogen om dit apparaat op de juiste manier te monteren of veilig te bedienen, belemmeren.
4. Alleen voor BUITENgebruik. NIET gebruiken in een gebouw, garage of een andere afgesloten ruimte. NIET gebruiken in of op recreatievoertuigen of boten. Gebruik dit apparaat NOOIT als verwarming.
5. Gebruik het apparaat NIET onder BOVENHOOFDSE constructies. Houd een minimale afstand van 0,6 m (2 voet) van de zijkanten, voorkant en achterkant van het apparaat tot elke constructie. Houd het gebied vrij van alle brandbare materialen en ontvlambare vloeistoffen, inclusief hout, droge planten en gras, struiken, papier en canvas. Gebruik dit apparaat nooit binnen 7,5 m (25 ft) van een ontvlambare vloeistof.
6. Gebruik ALLEEN op een vlakke, stabiele ondergrond. Niet gebruiken op plastic tafels.
7. Plaats GEEN lege kookpot op de brander tijdens bedrijf. Wees voorzichtig bij het plaatsen van iets in de kookpot terwijl de brander in werking is.
8. Verplaats het apparaat NIET wanneer het in gebruik is. Laat het apparaat afkoelen tot 45 °C (115 °F) voordat u het verplaatst of opbergt.
9. Dit apparaat is heet tijdens en na gebruik. Gebruik geïsoleerde ovenwanten of handschoenen om u te beschermen tegen hete oppervlakken of spatten van kookvloeistoffen.
10. Bel in geval van brand de plaatselijke brandweer of bel 112. Blijf uit de buurt van vlammen. Probeer een olie- of vetbrand niet met water te blussen.
11. Belemmer de stroom van verbrandings- en ventilatielucht NIET.

OPMERKING: Dit apparaat is ingesteld voor het gebruik van wegwerp-propaancilinders van 16,4 oz. Gebruik alleen cilinders die zijn gemarkeerd met propaan. Wegwerp-propaancilinders moeten worden losgekoppeld van het fornuis wanneer het is opgeslagen.
Hervulbare LP-gastanks met een maximale capaciteit van 20 pond kunnen ook worden gebruikt met een optionele slangadapter voor bulk tanks. (Gebruik Camp Chef Model HRDSP om verbinding te maken met de bulk tank.) Hervulbare propaangasflessen moeten worden uitgeschakeld bij de LP-gastoevoercilinder wanneer het fornuis niet in gebruik is. De LP-gasfles(sen) die bij dit fornuis worden gebruikt, moeten zijn geconstrueerd en gemarkeerd in overeenstemming met de specificaties voor LP-gasflessen van het U.S. Department of Transportation of Transport Canada, CAN/CSA B339.
