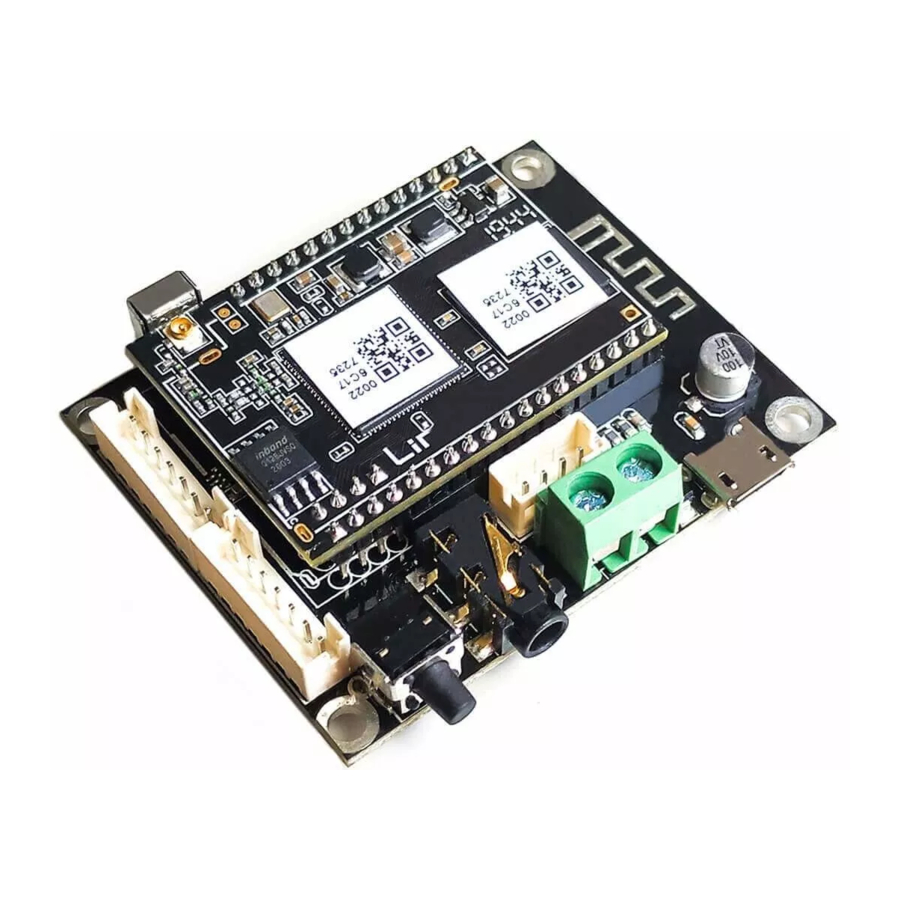

Arylic Up2Stream Mini - Handleiding ontvanger

Inleiding

Up2Stream Mini is een WiFi- en Bluetooth-audioreceiverboard dat eenvoudig kan worden geïntegreerd in uw bestaande audiohardwareapparaten om ze te voorzien van netwerk- en bluetooth-streamingmogelijkheden. Met Up2Stream geïnstalleerd en met behulp van de app 4STREAM, kunt u muziek streamen vanuit de cloud, telefoon, NAS en bekende streamingdiensten, zoals Spotify, Deezer, Qobuz, Tidal enz. Het ondersteunt ook multiroom- en multizoneregeling en het afspelen van muziek met meerdere aangesloten units.

Interface

L*B*H: 55,0*45,0*12 mm Schroeftype: M3

1. Uitbreidingspoort
2. IIS-uitgang, SPDIF-uitgang
3. WiFi-antenne
4. IR-ontvanger
5. Externe BT-antenneconnector
6. Ingebouwde Bluetooth-antenne
7. Micro-USB (voeding/afspelen)
8. 5V 1A Voeding in
9. Lijnuitgang
10. 3,5 mm lijnuitgang
11. Aan/uit-knop*

LED-status:
Inschakelen: wit licht aan
Systeem opstarten: wit licht knippert snel
Klaar voor verbinding: wit licht knippert langzaam
Klaar om af te spelen: wit licht brandt constant
Bluetooth-koppeling: blauw licht knippert
Bluetooth verbonden: blauw licht brandt constant

11. * Aan/uit-knop: Kort indrukken om uit en aan te zetten; Houd in de WiFi-modus lang ingedrukt (houd de knop langer dan 5 seconden ingedrukt) om de WiFi-instellingen te resetten en de koppelingsmodus te openen; Houd in de Bluetooth-modus lang ingedrukt om de huidige verbinding te beëindigen

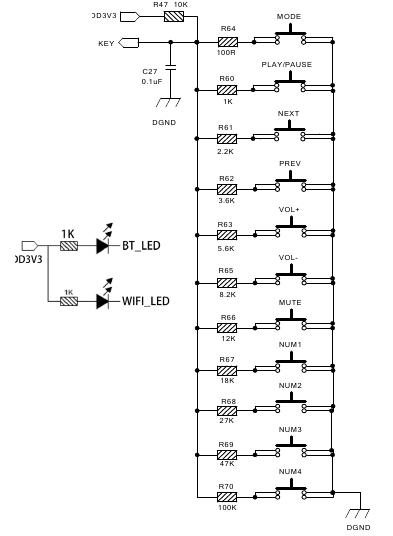

Verdere opmerkingen

1. PH2.0-7P:BT_LED,WIFI_LED,GPIO2,GPIO1,ADC_KEY, GND,VCC_3V3 (van boven naar beneden)
   GPIO2 en GPIO1 worden gebruikt om een codeersleutel aan te sluiten en moeten worden gebruikt voor volumeregeling. KEY is een ADC-sleutelpoort, raadpleeg het onderstaande diagram voor sleuteldefinities. BT_LED, WIFI_LED worden gebruikt om de LED uit te breiden en zijn gemeenschappelijk-anode aangesloten. U moet 3,3 V aansluiten op een stroombegrenzingsweerstand en vervolgens op de LED en vervolgens op de pin. (zie het onderstaande diagram)
2. PH2.0-7P: SPDIF, MCLK, IIS_DATA, BCLK, LRCK, GND, VCC_3V3:
   Dit is de digitale audio-uitgangsuitbreiding. Voor de IIS is BCLK 2,8 MHz, de LRCK is 44,1 KHz, de MCLK is 11,288 MHz, de DOUT volgt de standaard IIS-gegevensindeling en heeft een diepte van 16 bits. Het systeem werkt in de mastermodus, u moet ervoor zorgen dat de IIS-poort van het aangesloten apparaat in de slavemodus werkt.
3. PH2.0-4P: ROUT, GND, LOUT, GND:
   Voor analoge uitvoer naar versterkerboard heeft het hetzelfde signaal als de 3,5 mm Aux-aansluiting.

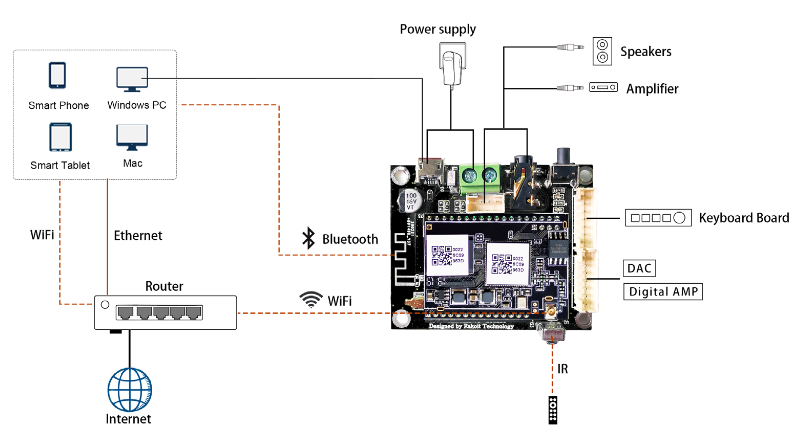

Aansluitschema

Specificatie

*
Up2Stream Mini moet een 5V-1A DC-ingang gebruiken, een voedingsspanning met een hogere spanning kan het board beschadigen.

Hoe te gebruiken

App downloaden

Download de 4STREAM-applicatie uit de App Store voor iOS-gebaseerde apparaten en de Google Play Store voor Android-gebaseerde apparaten.
De applicatie ondersteunt Engels, Spaans, Frans, Duits, Italiaans, Portugees, Koreaans, Vereenvoudigd Chinees, Traditioneel Chinees en Japans

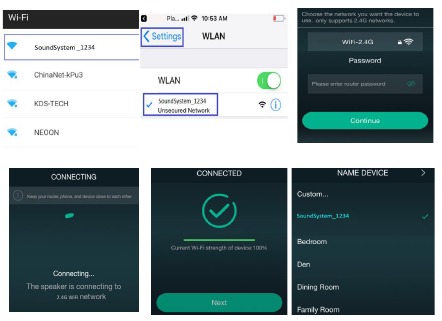

Eerste gebruik & WiFi-installatie

1. Houd de RESET-knop ingedrukt en sluit vervolgens de stroomkabel aan.
2. Het LED-lampje begint te knipperen, laat de knop los en wacht tot de LED langzaam knippert.
3. Ga naar uw mobiele WiFi-instellingen en zoek naar SoundSystem_xxxx WiFi en maak verbinding.
   *Als u geen SoundSystem-verbinding kunt vinden, houdt u de RESET-knop 5 seconden lang ingedrukt en vernieuwt u vervolgens de WiFi-lijst van uw mobiel.
4. Open de 4Stream APP en er zijn 2 opties: Directe modus & Apparaat toevoegen.
5. Directe modus: als u geen router hebt, kies dan de directe modus. Nadat u verbinding hebt gemaakt, kunt u muziek afspelen die is opgeslagen op uw mobiel.
6. Apparaat toevoegen: nadat u apparaat toevoegen hebt gekozen, selecteert u de router-SSID waarmee uw Up2stream-apparaat verbinding moet maken (voer indien nodig het wachtwoord in) en selecteert u Doorgaan.
7. Eenmaal verbonden, kunt u de naam van het apparaat wijzigen. U kunt een vooraf ingestelde naam selecteren of uw eigen naam invoeren.
8. Nadat u de naam van het apparaat hebt gedefinieerd, ziet u deze in de apparatenlijst in de 4stream-app en nu kunt u beginnen met het streamen van muziek.
   *Als u naar een andere router gaat, of het wachtwoord van de verbonden router is gewijzigd, houdt u de RESET-knop 5 seconden lang ingedrukt in de WiFi-modus om de verbinding te resetten.
   * Houd de RESET-knop ingedrukt en sluit vervolgens de stroom aan om het apparaat te dwingen de WiFi-modus te openen. Als u eerder een routerverbinding hebt ingesteld, maakt het apparaat automatisch verbinding met die router.

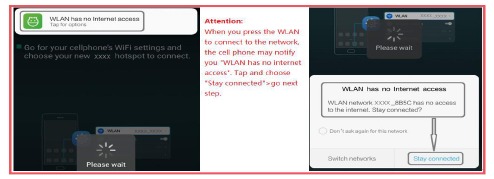

*Let op voor Android-gebruikers Verschillende merken mobiele telefoons kunnen u vragen om het gebruik van het SoundSystem WiFi-netwerk toe te staan, kies ja, anders kunt u mogelijk niet succesvol instellen. Mogelijk wordt u ook gevraagd om andere dingen te autoriseren, kies ja, anders kan dit uw gebruik beïnvloeden.

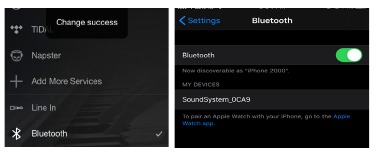

Bluetooth

Om bluetooth te gebruiken, schakelt u over naar bluetooth via de app of met de afstandsbediening, zoekt u vervolgens naar het bluetooth-apparaat SoundSystem_XXXX in de bluetooth-instelling van uw telefoon en koppelt u het.

USB-audio

Sluit de Up2Stream Mini aan op uw pc met een USB-kabel (zorg ervoor dat het een datakabel is met de signaaldraden). De pc zal automatisch een USB-geluidskaart detecteren en wanneer u deze activeert als de belangrijkste systeemuitgang, zal de pc de audio-uitgang via Up2Stream Mini in digitaal (44,1 KHz/16 bits) verzenden.
U kunt streamen naar andere Up2Stream-apparaten via een multiroom-verbinding. LET OP: er is ongeveer 3 seconden vertraging voor multiroom-slave-apparaten.

Hulpprogramma voor audio-effecten

Sluit de Up2Stream Mini aan op uw pc met een USB-kabel (zorg ervoor dat het een datakabel is met de signaaldraden). En open het programma ACPWorkbench (ondersteunt alleen Windows.), en u kunt audio-effecten gemakkelijk afstemmen, waaronder Music Noise Suppressor, Virtual Bass, Stereo Widener, Exciter, 10 bands EQ, enz. Na het bewerken van de audio-effecten kunt u de wijzigingen opslaan op het apparaat, zodat de afgestemde effecten behouden blijven. U kunt ACPWorkbench van onze website halen www.arylic.com

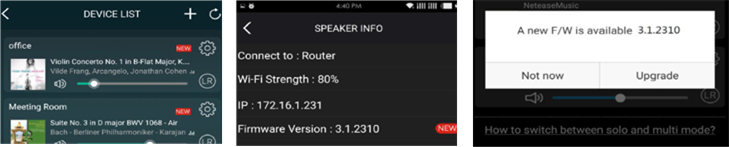

Firmware-update

De applicatie zal u in de app op de hoogte stellen wanneer er een nieuwe firmwareversie beschikbaar is. Het wordt aanbevolen om de firmware bij te werken wanneer deze beschikbaar is, omdat dit niet alleen bugs kan corrigeren of de beveiliging kan verbeteren, maar ook nieuwe functies of services kan toevoegen.

Scan de onderstaande QR-codes voor meer informatie

www.arylic.com

4STREAM-app

Facebook: arylicme

YouTube: Arylic
Ondersteuning: info@arylic.com

Referenties

• Arylic® - Beste draadloze hifi-stereo versterker, voorversterker, doe-het-zelf audiokits.
• App Store - Apple
• Google Play

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Arylic Up2Stream Mini - Handleiding ontvanger
