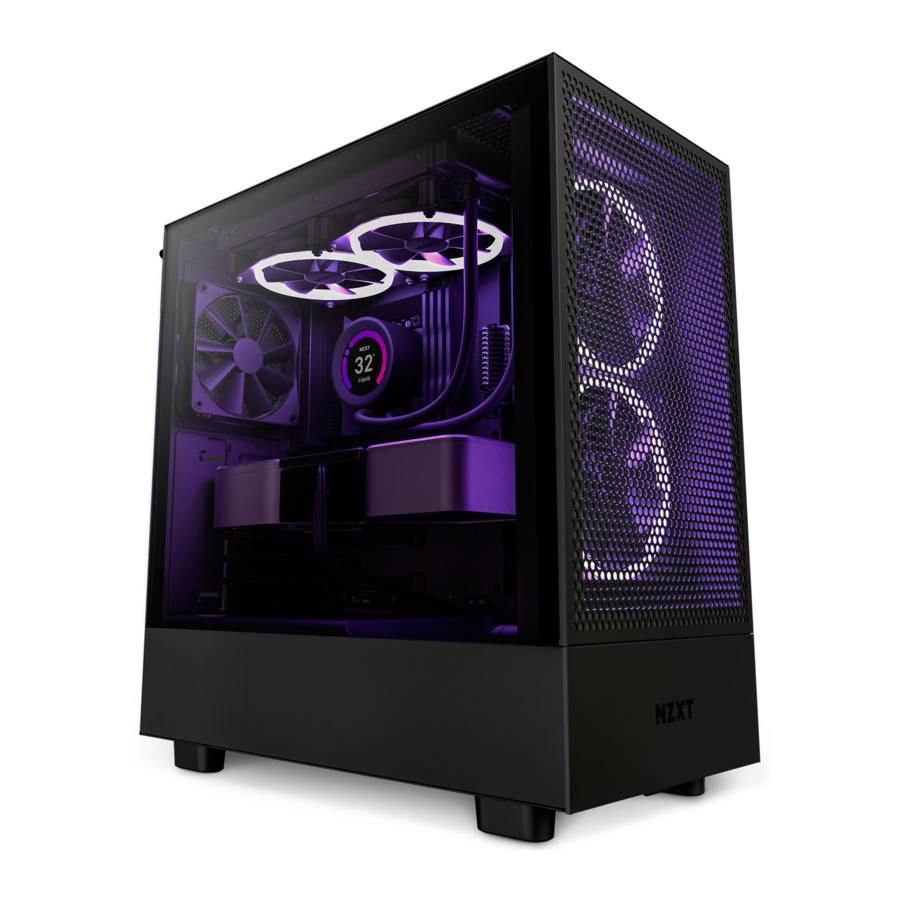

NZXT H5 FLOW - MID-TOWER AIRFLOW Case Handleiding

PRODUCTINFORMATIE

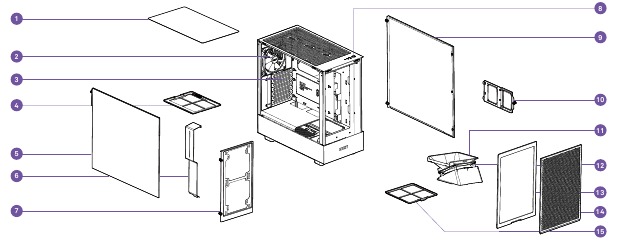

UITGEKLAPTE WEERGAVE

1. Bovenfilter
2. Ventilator achterzijde
3. PCI-inzetstuk
4. Stoffilter PSU
5. Paneel van gehard glas
6. Kabelgoot
7. Voorste koelerbeugel
8. Voorste I/O-module

9. Zijpaneel rechts
10. Harde schijf lade
11. Ventilatorkanaal
12. Luchtinlaatventilator onderkant
13. Voorfilter
14. Voorste meshpaneel
15. Ventilatorfilter onderkant

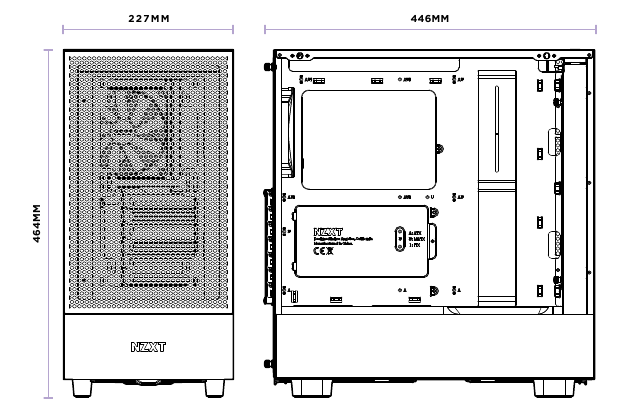

SPELINGEN EN SPECIFICATIES

Moederbord ondersteuning
ATX, Micro-ATX, mini-ITX
2,5" SSD-ondersteuning
1+1
3,5" HDD-ondersteuning
1
Uitbreidingsslots
7
Kabelbeheer
max. 23mm
GPU-speling
max. 365mm
CPU-koeler
max. 165mm
Ruimte voor radiator aan de voorkant
45mm

ACCESSOIREDOOS

1. Zeskantige schroef 6-32 x 6 mm
   Voeding installatie

2. Schroef 6-32 x 5 mm
   Moederbordinstallatie, 3,5 harde schijf installatie

3. Schroef M3 x 5 mm
   2.5 harde schijf installatie


4. Schroef KB5 x 10 mm
   Ventilator installatie

5. Kabelbinders
   Kabelbeheer


ONDERDELEN & POORTEN

KABELAANSLUITINGEN

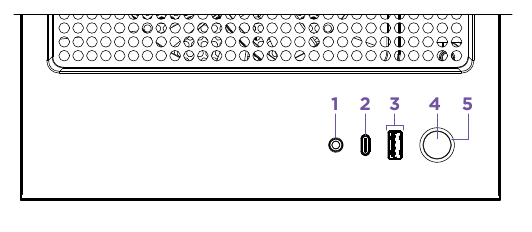

KNOPPEN EN I/O

1. Headset-aansluiting
2. USB 3.2 Gen 2 Type-C
3. USB 3.2 Gen 1 Type-A
4. Aan/uit-schakelaar
5. Aan/uit-led

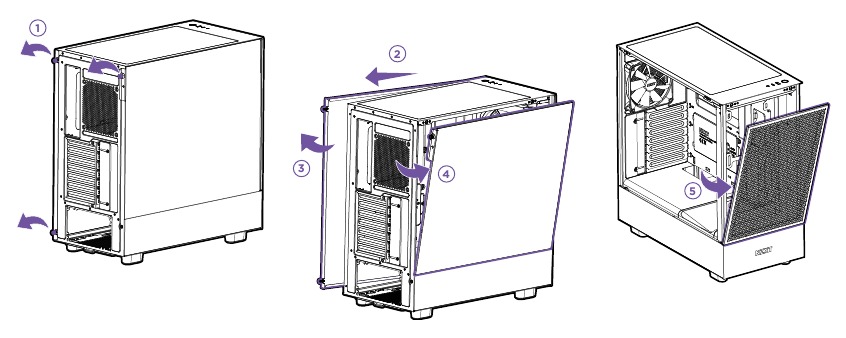

PANEEL VERWIJDEREN

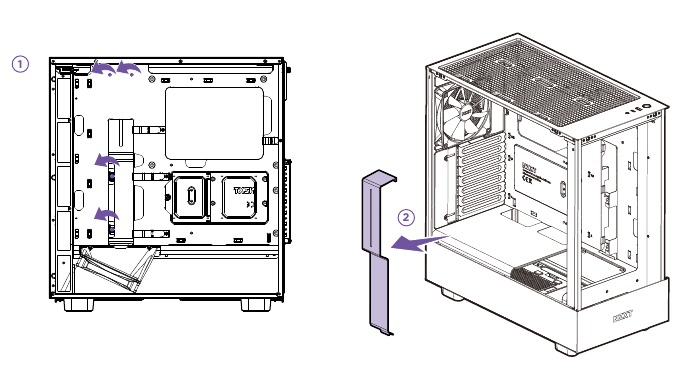

KABELGOOT VERWIJDEREN

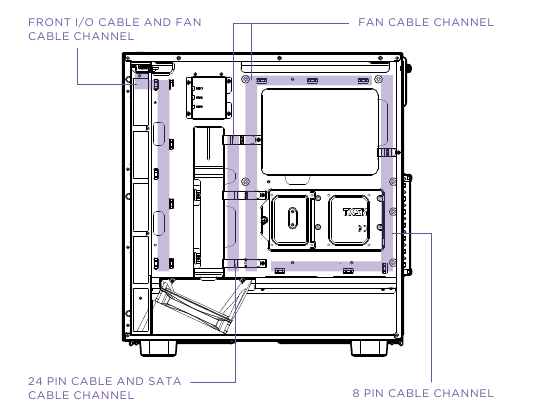

KABELBEHEERSYSTEEM

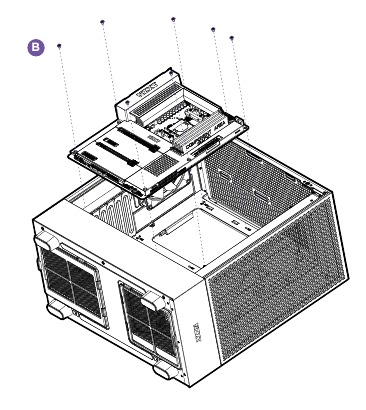

MOEDERBORDINSTALLATIE

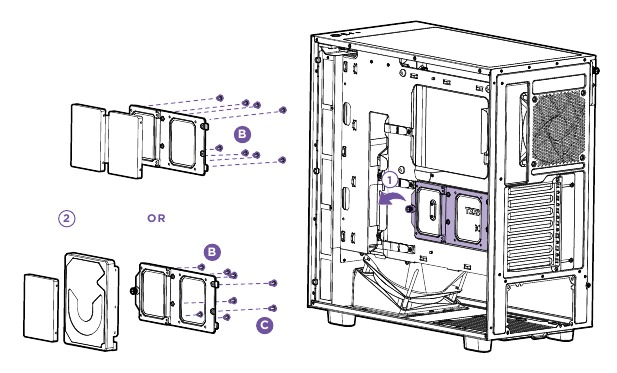

OPSLAGINSTALLATIE

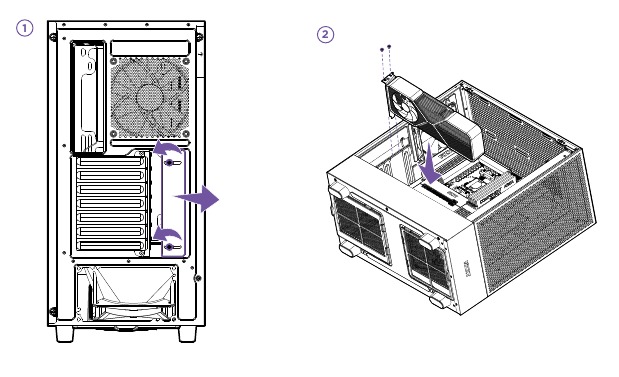

UITBREIDINGSKAARTINSTALLATIE

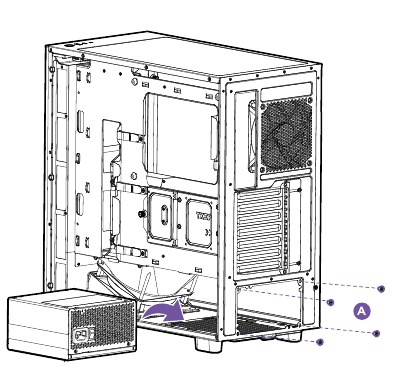

VOEDINGINSTALLATIE

Installeer de PSU met de ventilator naar beneden gericht.

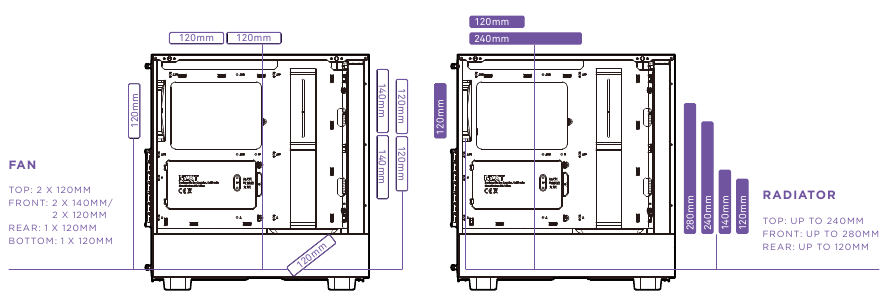

VENTILATOR- EN RADIATORONDERSTEUNING

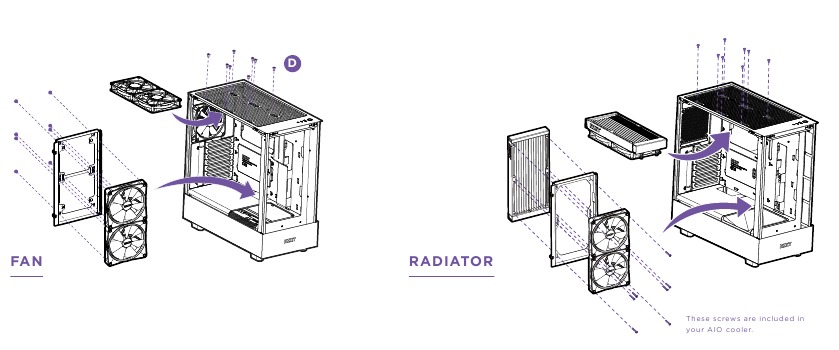

VENTILATOR- & RADIATORINSTALLATIE

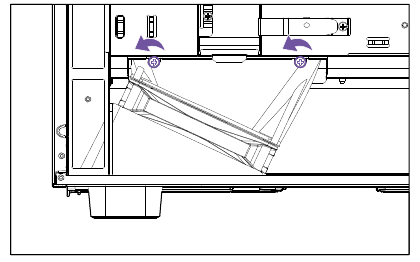

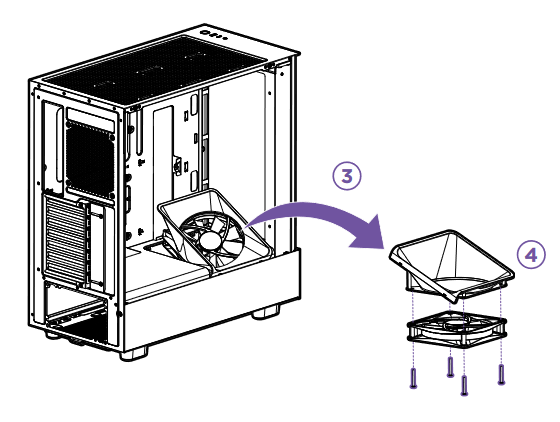

VENTILATOR ONDERKANT VERWIJDEREN

Raadpleeg de instructies voor het verwijderen van de kabelgoot om de onderste ventilator gemakkelijker te kunnen verwijderen.

1. Maak de twee schroeven los.

2. Duw en til vanaf de achterkant van de PSU-behuizing het luchtkanaal omhoog, zoals aangegeven, om het luchtkanaal en de onderste ventilator los te maken.

3. Til vanaf de voorkant van de behuizing het luchtkanaal op en verwijder het uit de behuizing.
4. Verwijder de schroeven om de ventilator van het luchtkanaal los te maken.

NZXT CAM DOWNLOADEN

Om de NZXT RGB- en ventilatorcontroller te kunnen bedienen, downloadt en installeert u NZXT CAM via www.nzxt.com/camapp.

ONDERSTEUNING EN SERVICE

Als u vragen of problemen heeft met het NZXT-product dat u hebt gekocht, aarzel dan niet om contact met ons op te nemen via ons ondersteuningssysteem. support.nzxt.com
Vermeld een gedetailleerde uitleg van uw probleem en uw aankoopbewijs. Voor opmerkingen en suggesties kunt u een e-mail sturen naar ons ontwerpteam, designer@nzxt.com. Ten slotte willen we u bedanken voor uw steun door dit product te kopen. Ga voor meer informatie over NZXT naar onze website.
NZXT Website: NZXT.com
