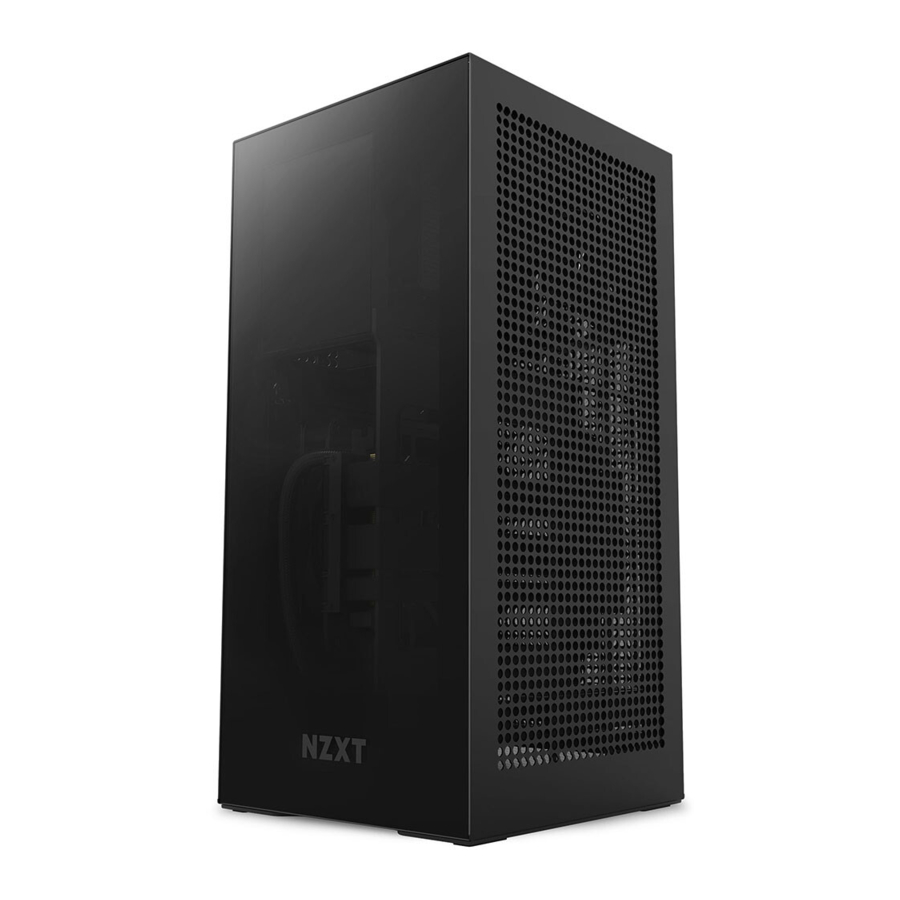

NZXT H1 - MINI ITX Case Handleiding

Inhoud

UITGEKLAPTE WEERGAVE

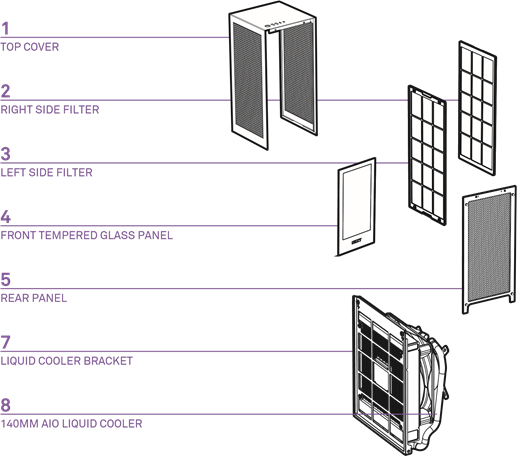

UITGEKLAPTE WEERGAVE - Deel 1
UITGEKLAPTE WEERGAVE - Deel 2

  1. Bovenklep
  2. Filter rechterkant
  3. Filter linkerkant
  4. Voorpaneel van gehard glas
  5. Achterpaneel
  6. Chassis
  7. Beugel vloeistofkoeler
  8. 140 mm AIO-vloeistofkoeler
  9. SFX 750W PSU
  10. Gereedschapsloze SSD-lade
  11. PCIe-verlengkabel
  12. Styrofoam-componenthouder
  13. Ventilatorcontroller
  14. 92 mm ventilator
  15. AC-stroomkabelverlenger

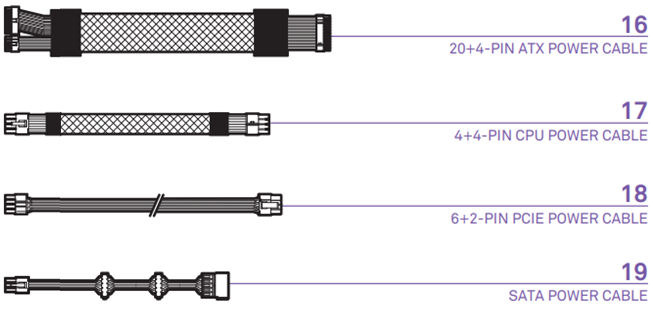

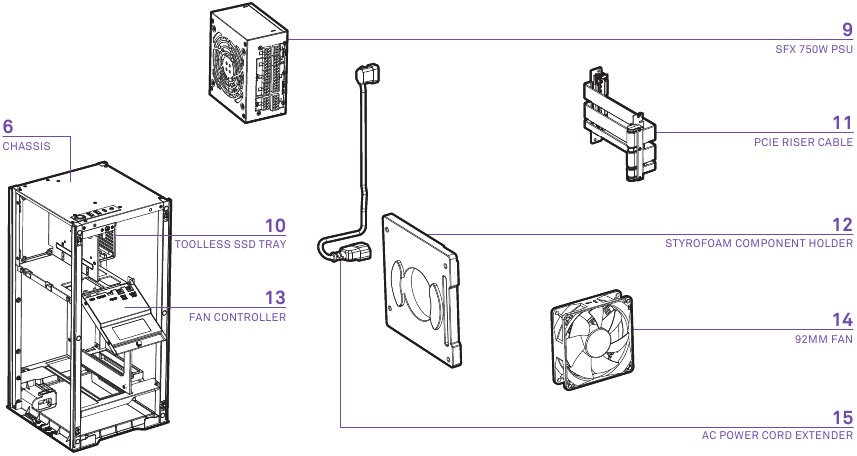

UITGEKLAPTE WEERGAVE - Deel 3

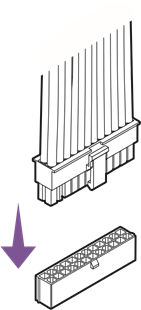

  1. 20+4-pins ATX-voedingskabel

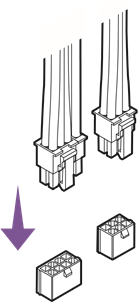

  2. 4+4-pins CPU-voedingskabel
  3. 6+2-pins PCIe-voedingskabel
  4. SATA-voedingskabel

SPELINGEN EN SPECIFICATIES

AFMETING

GPU-SPELING

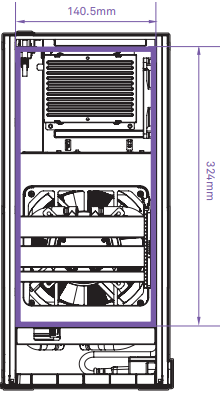

Maximale GPU-speling 324 mm
Maximale GPU-dikte 58 mm
Ondersteuning moederbord Mini-ITX (Verbeterde wifi-compatibiliteit met een bekabelde antenne)
Geïntegreerde voeding SFX 750W Gold volledig modulaire voeding
Geïntegreerde CPU-vloeistofkoeler 140 mm AIO-vloeistofkoeler met 140 AER P statische PWM-ventilator (FDB)
Geïntegreerde PCIe-verlengkabel PCIe Gen 4-compatibele ×16-verlengkabel
2-kanaals PWM-ventilatorcontroller
Luchtinlaat Geïntegreerde AIO 140 mm-vloeistofkoeler voor CPU
Luchtuitlaat 92 mm PWM voor GPU
2,5-inch SSD-ondersteuning 2
Uitbreidingsslots 2

ACCESSOIRES

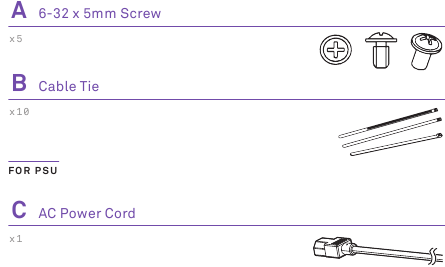

VOOR BEHUIZING

VOOR BEHUIZING

  1. 6-32 x 5 mm schroef
  2. Kabelbinder
  3. AC-stroomkabel

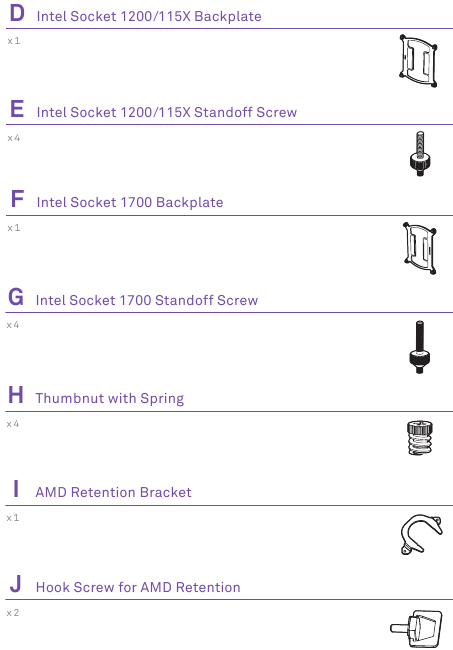

VOOR KOELING

VOOR KOELING

  1. Intel Socket 1200/115X-achterplaat
  2. Intel Socket 1200/115X afstandsschroef
  3. Intel Socket 1700-achterplaat
  4. Intel Socket 1700 afstandsschroef
  5. Duimschroef met veer
  6. AMD-retentiebeugel
  7. Haakschroef voor AMD-retentie

KABELVERBINDINGEN

KABELVERBINDINGEN

KNOPPEN EN I/O

  1. Headsetaansluiting
  2. USB 3.2 Gen 2 Type-C
  3. USB 3.2 Gen 1x1 Type-A
  4. HDD-led
  5. Stroom-led
  6. Aan/uit-schakelaar

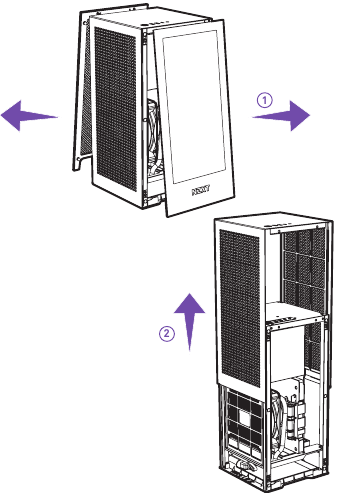

PANEEL VERWIJDEREN

PANEEL VERWIJDEREN

MOEDERBORD INSTALLEREN

  1. Verwijder de schroeven die worden aangegeven door de pijlen en til omhoog om te openen
    MOEDERBORD INSTALLEREN - Stap 1
  2. Vervang de dummyboard met het moederbord vanuit de richting die hier wordt getoond
    MOEDERBORD INSTALLEREN - Stap 2

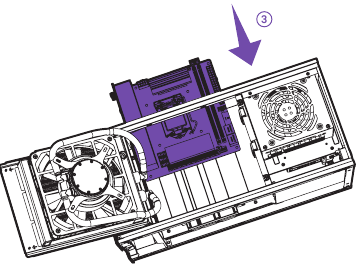

  3. MOEDERBORD INSTALLEREN - Stap 3

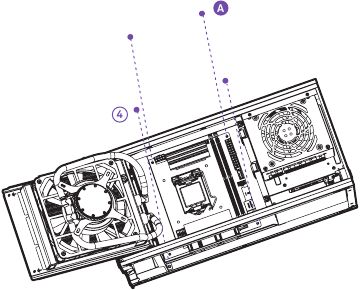

  4. MOEDERBORD INSTALLEREN - Stap 4

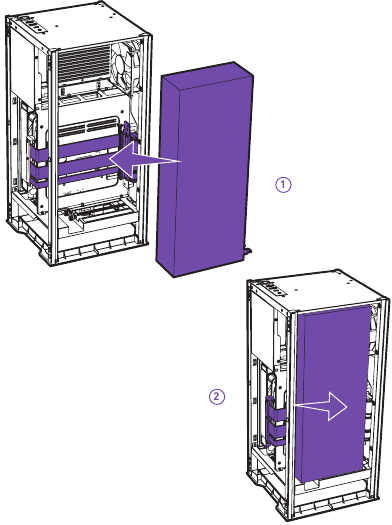

UITBREIDINGSKAART INSTALLEREN

UITBREIDINGSKAART INSTALLEREN

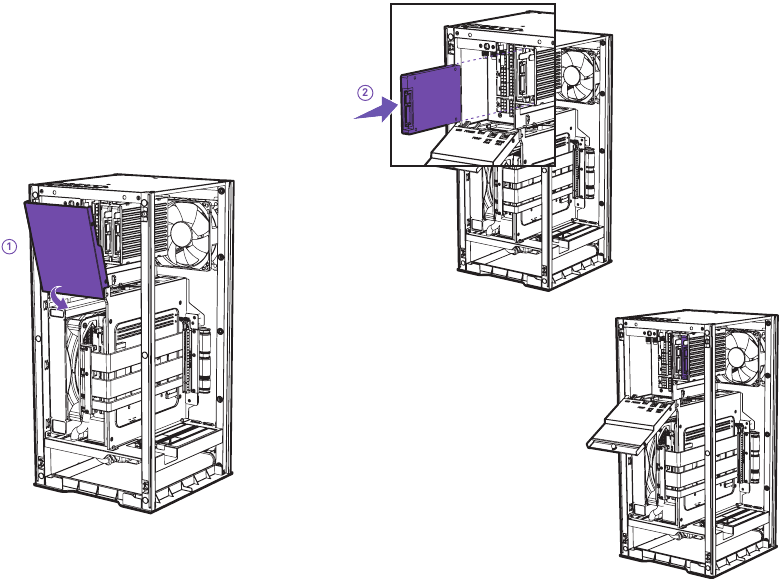

SSD-SCHIJF INSTALLEREN

SSD-SCHIJF INSTALLEREN

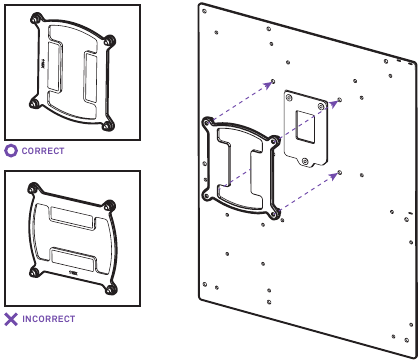

DE ACHTERPLAAT VOORBEREIDEN

INTEL SOCKET 1700 of 1200/115X

DE ACHTERPLAAT VOORBEREIDEN

DE ACHTERPLAAT INSTALLEREN

INTEL SOCKET 1700 of 1200/115X

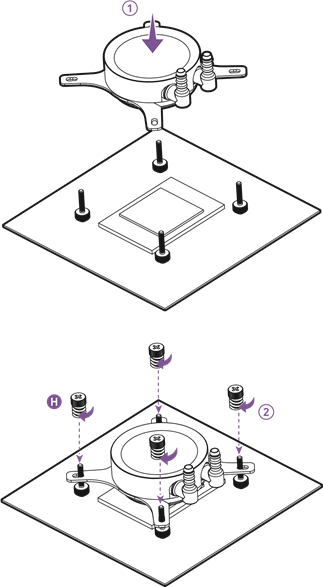

HET WATERBLOK INSTALLEREN - INTEL SOCKET

INTEL SOCKET 1700 of 1200/115X

Socket
75 mm x 75 mm Intel 1200/115X
78 mm x 78 mm Intel 1700

HET WATERBLOK INSTALLEREN

DE RETENTIEBEUGEL VOORBEREIDEN

AMD SOCKET

AMD Socket: AM5, AM4

DE RETENTIEBEUGEL VERVANGEN

AMD SOCKET

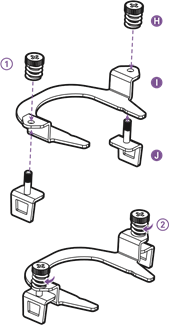

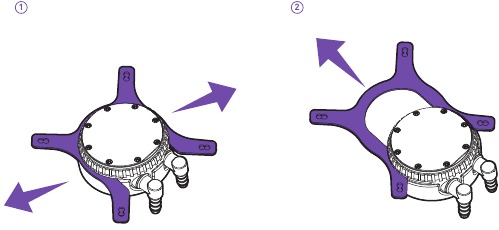

DE RETENTIEBEUGEL VERVANGEN - Stap 1

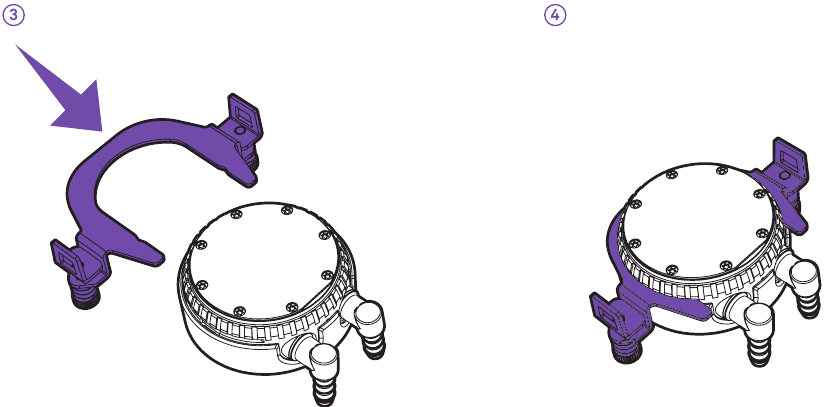

DE RETENTIEBEUGEL VERVANGEN - Stap 2

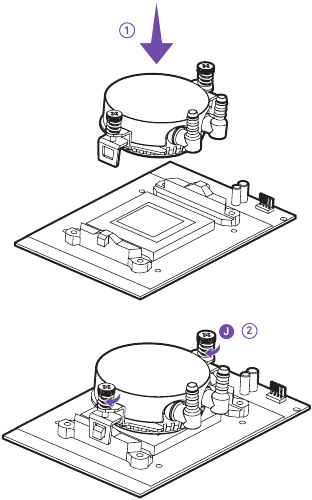

HET WATERBLOK INSTALLEREN - AMD SOCKET

AMD SOCKET
HET WATERBLOK INSTALLEREN - AMD SOCKET

DE VENTILATORCONTROLLER-USB INSTALLEREN

DE VENTILATORCONTROLLER-USB INSTALLEREN

DE POMPTACH AANSLUITEN

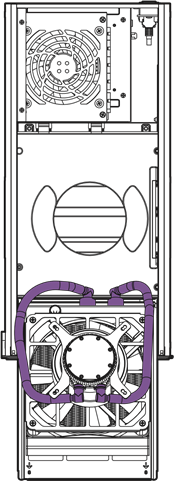

BUISORIENTATIE


Plaats buizen naar buiten gericht voordat u sluit!
Controleer op kabel- en buisspeling bij het sluiten
Vouw of knel buizen niet

SPECIFICATIES VOEDING

SFX 750W Gold volledig modulaire voeding
Ventilator: 92 mm FDB stille ventilator
80 Plus Gold-gecertificeerd
AC-ingang volledig bereik
Bedrijfstemperatuur: 0-40 °C
MTBF @ 25 °C, excl. ventilator 100.00 uur
Bescherming: OVP, UVP, OPP, SCP, OCP, OTP

C750 Gold mini
PRODUCTTYPE Schakelende voeding
WAARDERING 100V-240V 12A-6A 50Hz-60Hz
DC-UITGANG +3,3V +5V +12V +5Vsb -12V
MAXIMALE BELASTING 20A 20A 62,5A 2,5A 0,3A
MAXIMALE UITGANGSVERMOGEN 120W 750W 16.1W
TOTAAL VERMOGEN 750 W

INSTALLATIE

STAP 1: Sluit de 20+4-pins voeding aan op het moederbord

STAP 2: Sluit de 4+4-pins CPU-voeding aan

STAP 3: Sluit de PCI-e-voeding indien nodig aan op uw grafische kaart

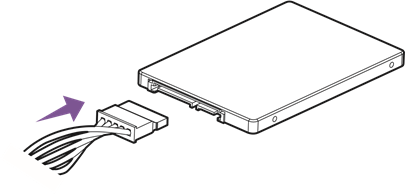

STAP 4: Sluit de SATA- en randapparatuurvoeding aan indien nodig

INSTALLATIE - Stap 1

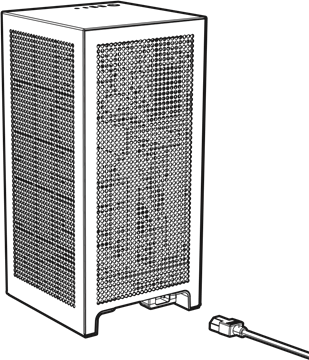

STAP 5: Sluit het AC-stroomkoord aan op de wand en zet de aan/uit-schakelaar aan

INSTALLATIE - Stap 2
