Blaupunkt SBW600 - Soundbar handleiding

ONDERDELENLIJST

• Soundbar
• Achterluidspreker (x2)
• Bekabelde subwoofer
• Afstandsbediening
• Stroomkabel
• DC-DC-kabel
• Luidsprekerkabel (x2)
• AC-DC-stroomadapter
• AUX-kabel
• Wandmontageset
• Satellietvoetstuk

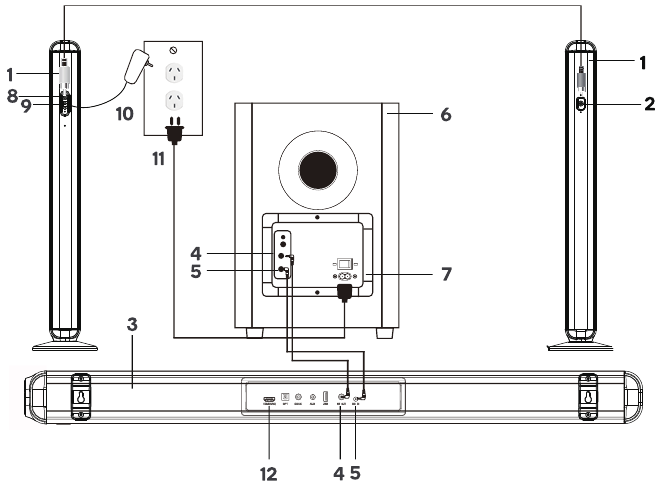

OVERZICHT

1. Achterluidsprekers
2. RS-ingang
3. Soundbar
4. Subwoofer-ingang (van Soundbar)
5. 24V-uitgang (naar Soundbar)
6. Subwoofer
7. Stroomingang (subwoofer)
8. RS-uitgang
9. Stroomingang (achterluidspreker)
10. Stroomadapter (achterluidspreker)
11. Stroomkabel (subwoofer)
12. Soundbar-poorten

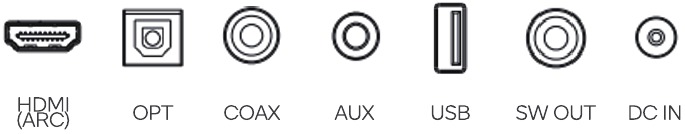

Poorten op de unit

LED-display

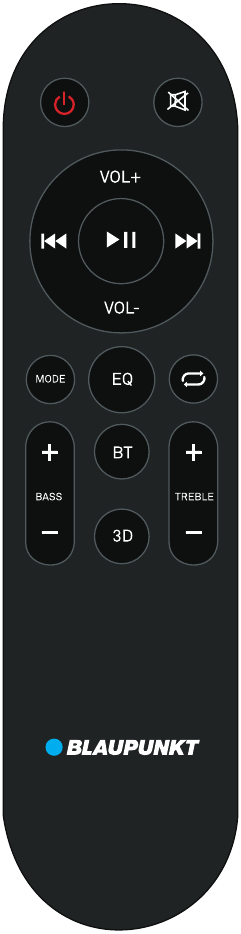

Afstandsbediening

Knop	Functie
	Aan/uit
	Dempen of demping opheffen
VOL+	Volume verhogen
VOL-	Volume verlagen
	Vorige nummer
	Pauze/afspelen
	Volgende nummer
BT	Lang indrukken om BT te verbreken/BT opnieuw te verbinden
EQ	Equalizer-instellingen wijzigen
	USB-herhaalmodus
TREBLE+	Hoge tonen verhogen
TREBLE-	Hoge tonen verlagen
BASS+	Bass verhogen
BASS-	Bass verlagen
3D	3D surround sound aan/uit
MODE	Ingangsbron wijzigen

INSTALLATIE

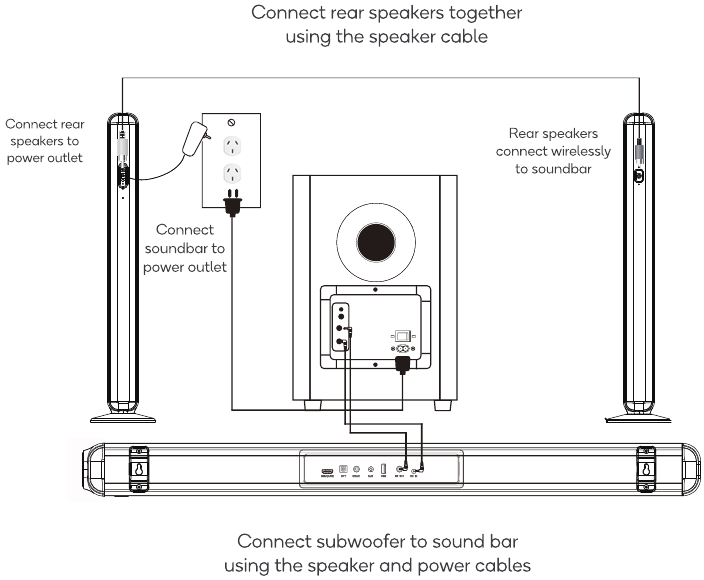

De achterluidsprekers op de unit aansluiten

• Sluit de stroomadapters aan op de subwoofer en de achterluidsprekers. Steek beide adapters in een stopcontact.
• De rode LED op de achterkant van de achterluidspreker knippert.
• Houd de koppelknop op de achterluidspreker ingedrukt, de rode LED knippert snel.
• Houd vervolgens de Play/Pause (afspelen/pauze) knop op de afstandsbediening ingedrukt, 'pair' (koppelen) verschijnt op het soundbar-display.
• Na enkele seconden maakt de soundbar automatisch verbinding met de draadloze achterluidsprekers.
• Zodra het koppelen is gelukt, licht de rode LED op de achterluidspreker op.
• Koppelen hoeft niet opnieuw te worden gedaan.
• Elke keer dat de unit wordt ingeschakeld, maken de soundbar en de draadloze achterluidspreker automatisch verbinding.

Het product op een entertainmentunit plaatsen

Als uw TV op een entertainmentunit is geplaatst, kunt u de soundbar direct voor de TV-standaard plaatsen, gecentreerd met het TV-scherm. Als het oppervlak van de tafel vlak is, rust de soundbar op zijn metalen voetjes.

Het apparaat aan de muur bevestigen

Deze soundbar kan aan uw muur worden bevestigd. Volg de onderstaande instructies:
Opmerking: Als u er niet zeker van bent dat u dit product zelf kunt monteren, vraag dan advies aan een vakman.

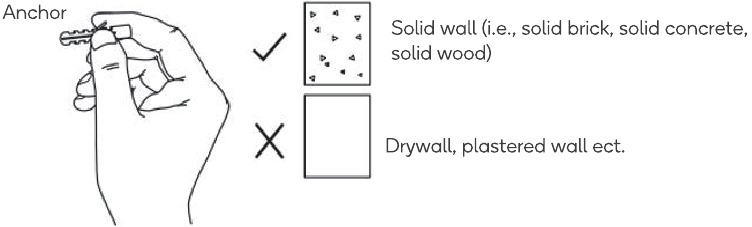

1. Markeer en boor twee parallelle gaten met een tussenafstand van 720 mm op de muur. Bevestig de meegeleverde ankers en schroeven in de gaten. Zorg ervoor dat de schroeven 5 mm uit de muur steken.
   Opmerking: Ankers zijn alleen nodig bij montage op een massieve muur.

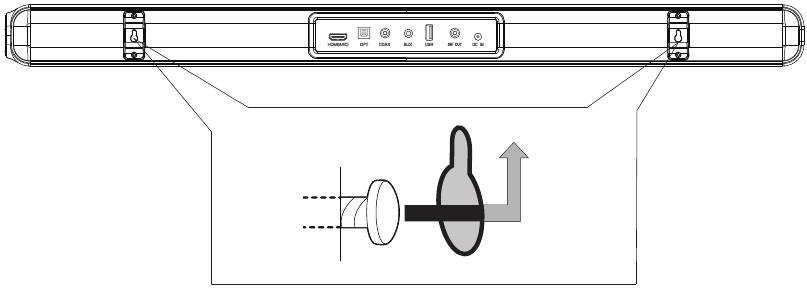

2. Hang de Soundbar aan de bevestigingsschroeven.

3. Duw de Soundbar voorzichtig naar beneden om hem vast te zetten.

WERKING

Aan/uit

Druk op de aan/uit-knop op de afstandsbediening of het bedieningspaneel van de soundbar om de unit in te schakelen of uit te schakelen.

HDMI ARC

Sluit een HDMI ARC-compatibel apparaat aan op de HDMI(ARC)-poort op de soundbar met een HDMI-kabel (niet meegeleverd). Selecteer de HDMI(ARC)-modus door op de ARC-knop op de afstandsbediening te drukken of herhaaldelijk op de MODE (modus) knop op het bedieningspaneel van de soundbar te drukken totdat ARC op het LED-scherm wordt weergegeven.

Zorg ervoor dat HDMI ARC is geselecteerd als de audio-uitgang van de TV en pas vervolgens het volume van de soundbar aan met de Volume up (volume omhoog) en Volume down (volume omlaag) knoppen op de afstandsbediening of het bedieningspaneel van de soundbar.

AUX in

Sluit een compatibel apparaat aan met een 3,5 mm stereo jack-kabel (meegeleverd). Selecteer de AUX-modus door op de AUX-knop op de afstandsbediening te drukken of herhaaldelijk op de MODE (modus) knop op het bedieningspaneel van de soundbar te drukken totdat AUX op het LED-scherm wordt weergegeven.

Zorg ervoor dat het aangesloten apparaat een audiosignaal produceert en pas vervolgens het volume van de soundbar aan door op de Volume up (volume omhoog) en Volume down (volume omlaag) knoppen op de afstandsbediening of het bedieningspaneel van de soundbar te drukken.

Optische ingang

Sluit een compatibel apparaat aan op de OPTICAL (optische) ingang op de soundbar met een digitale optische kabel (niet meegeleverd). Selecteer de OPT-modus door op de OPT-knop op de afstandsbediening te drukken of herhaaldelijk op de MODE (modus) knop op het bedieningspaneel van de soundbar te drukken totdat OPT op het LED-scherm wordt weergegeven.

Zorg ervoor dat Optical SPDIF (optische SPDIF) is geselecteerd als de audio-uitgang van de TV en pas vervolgens het volume van de soundbar aan door op de Volume up (volume omhoog) en Volume down (volume omlaag) knoppen op de afstandsbediening of het bedieningspaneel van de soundbar te drukken.

Bluetooth

Druk op de BT-knop op de afstandsbediening of herhaaldelijk op de MODE (modus) knop op het bedieningspaneel van de soundbar totdat BT op het LED-scherm wordt weergegeven. Het LED-display knippert om aan te geven dat de soundbar in de Bluetooth-koppelmodus staat.

Zorg ervoor dat het apparaat dat u wilt aansluiten ook in de koppelmodus staat en zoek naar Blaupunkt 5.1 Dolby in de apparaatlijst. Het LED-display op de soundbar stopt met knipperen en blijft constant branden wanneer de twee apparaten zijn gekoppeld. (De soundbar zal nu automatisch opnieuw koppelen met dit apparaat wanneer het zich binnen bereik bevindt en Bluetooth is ingeschakeld.) Eenmaal gekoppeld, kan de afstandsbediening worden gebruikt om af te spelen, te pauzeren en tussen nummers te navigeren op compatibele iOS- en Android-apparaten.

USB-modus

De soundbar is compatibel met USB-flashdrives tot 64 GB en kan MP3- en WAV-audiobestanden direct afspelen. Plaats eenvoudig een compatibele drive in de USB-poort aan de achterkant van de soundbar en de soundbar schakelt automatisch over naar de USB-modus en speelt het eerste compatibele nummer af. De mediabediening op de afstandsbediening kan worden gebruikt om af te spelen, te pauzeren en tussen nummers op de flashdrive te navigeren en het LED-display geeft de huidige nummer tijd aan.

De USB-herhaalmodus (ook toegankelijk via de afstandsbediening) maakt het herhalen van een enkel nummer (ONE) en het herhalen van alle nummers (ALL) mogelijk. De mediaspeler heeft ook een geheugenfunctie die het laatst afgespeelde punt onthoudt en hervat wanneer een USB-flashdrive die eerder met de soundbar is gebruikt, opnieuw wordt geplaatst.

Equalizer-modi

De soundbar heeft 3 vooraf ingestelde equalizer-instellingen, afgestemd op verschillende muziekstijlen. Druk op de EQ-knop op de afstandsbediening om te kiezen tussen Music (muziek) (EQ1), Movie (film) (EQ2), News (nieuws) (EQ3).

VEILIGHEIDSMAATREGELEN & WAARSCHUWINGEN

Om het risico op elektrische schokken te verminderen, mag u het product niet uit elkaar halen en het apparaat niet blootstellen aan regen of vocht. Er bevinden zich geen onderdelen in het apparaat die door de gebruiker kunnen worden onderhouden.

• Lees de veiligheids-, installatie- en bedieningsinstructies in deze gebruikershandleiding voordat u het product gebruikt.
• Kabels voor stroom en luidsprekers moeten zo worden geleid dat er niet over kan worden gelopen, tegen kan worden geschopt of dat ze niet kunnen worden ingedrukt door items die erop of ertegenaan worden geplaatst. Besteed speciale aandacht aan snoeren van stekkers, stopcontacten en het punt waar ze uit het product komen.
• Het product moet uit de buurt van warmtebronnen worden geplaatst, zoals radiatoren, fornuizen of andere producten, waaronder versterkers die warmte produceren. Er mogen geen open vlammen, zoals brandende kaarsen, op dit product worden geplaatst.
•
  Om het risico op brand of elektrische schokken te verminderen, mag u het product niet blootstellen aan druppels, spatten of overmatig vocht, zoals in een sauna of badkamer. Gebruik dit product niet in de buurt van water, bijvoorbeeld in de buurt van een badkuip, wastafel, gootsteen, wastobbe, in een natte kelder of in de buurt van een zwembad (of iets dergelijks).
•
  Steek nooit voorwerpen via openingen in dit product, omdat ze gevaarlijke spanningspunten kunnen raken of onderdelen kunnen kortsluiten die tot brand of een elektrische schok kunnen leiden.
• Gebruik geen hulpstukken of accessoires die niet bij dit product zijn inbegrepen.
• Plaats dit product niet op een onstabiele kar, standaard, statief, beugel of tafel. Het product kan vallen, wat ernstig letsel en ernstige schade aan het product kan veroorzaken. Elke montage van het product moet de instructies in deze gebruikershandleiding volgen.
• Probeer dit product niet zelf te repareren, omdat het openen of verwijderen van deksels u kan blootstellen aan mogelijk gevaarlijke spanning of andere gevaren. Laat alle onderhoud en reparaties over aan gekwalificeerd onderhoudspersoneel.

GARANTIE-INFORMATIE 1 JAAR

Als u een probleem heeft met het product, neem dan contact op met ons servicecentrum.

Erkend servicecentrum Blaupunkt Speakers
Adres: Envent World Wide Pvt Ltd Khasra No- 15/15 (4-16),
Village Samalkha. Tehsil Vasant Vihar, New Delhi- 110037
E-mail: wecare@blaupunktaudio.in I Tel: 1800 843 4333

Bereid de volgende informatie voor en dien deze in tijdens de telefonische of e-mailmelding om het proces te vergemakkelijken:

• Serienummer
• Aankoopdatum
• Een kopie van het aankoopbewijs in geval van garantie
