Indeling en meegeleverde artikelen

Indeling

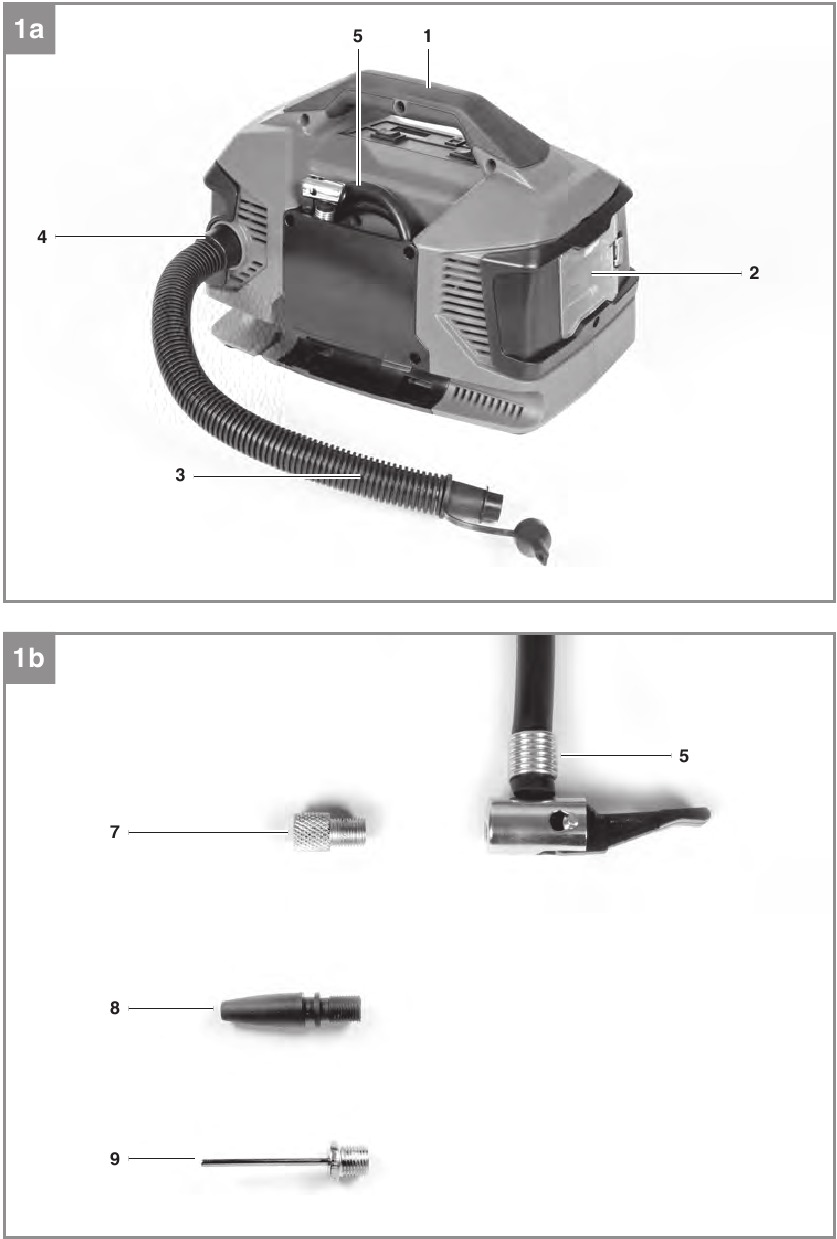

(Fig. 1-8)

1. Handgreep

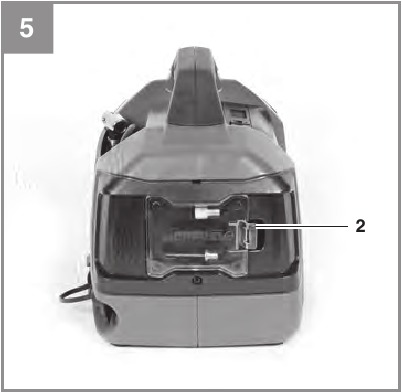

2. Opbergvak voor accessoires

3. Luchtslang
4. Luchtslangaansluiting (blazen)

5. Persluchtslang met ventieladapter
6. Accupack (niet meegeleverd)
7. Fietsadapter
8. Conische adapter
9. Adapter voor kogelkranen

10. Selectieschakelaar voor netvoedingmodus/accuvoedingmodus
11. Display
12. Selectieschakelaar voor persluchtmodus/UIT/lagedrukblazermodus

13. Luchtslangaansluiting (aanzuiging)

14. Knop "Druk verminderen"
15. Knop "Eenheid overdruk"
16. Knop "Druk verhogen"

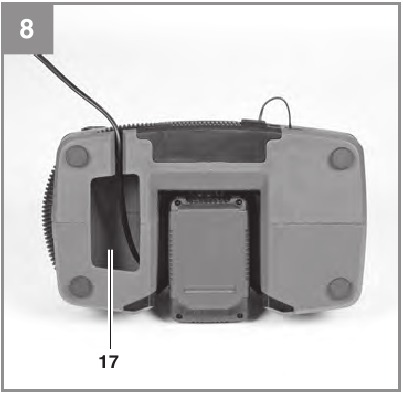

17. Opbergvak voor de stroomkabel


Meegeleverde artikelen

Controleer of het artikel compleet is zoals aangegeven in de leveringsomvang. Als er onderdelen ontbreken, neem dan uiterlijk 5 werkdagen na aankoop van het product contact op met ons servicecentrum of het verkooppunt waar u uw aankoop hebt gedaan en tegen overlegging van een geldig aankoopbewijs. Raadpleeg ook de garantietabel in de service-informatie aan het einde van de gebruiksaanwijzing.

• Open de verpakking en haal de apparatuur er voorzichtig uit.
• Verwijder het verpakkingsmateriaal en eventuele verpakkings- en/of transportbeugels (indien aanwezig).
• Controleer of alle artikelen zijn meegeleverd.
• Inspecteer de apparatuur en accessoires op transportschade.
• Bewaar de verpakking indien mogelijk tot het einde van de garantieperiode.

De apparatuur en het verpakkingsmateriaal zijn geen speelgoed. Laat kinderen niet met plastic zakken, folies of kleine onderdelen spelen. Er bestaat gevaar voor inslikken of verstikking!

• Luchtslang
• Fietsadapter
• Conische adapter
• Adapter voor kogelkranen
• Originele gebruiksaanwijzing
• Veiligheidsinstructies

Correct gebruik

Dit apparaat is bedoeld voor het oppompen van auto-, motor- en fietsbanden, evenals sportballen, waterballen, luchtbedden en andere soortgelijke items. Bovendien is het apparaat ook bedoeld voor het afzuigen van luchtvolumes uit objecten met lage druk, zoals waterballen, luchtbedden en andere soortgelijke items.

Dit apparaat is niet geschikt voor banden met zeer grote volumes, zoals bijvoorbeeld vrachtwagen- of tractorbanden.

De apparatuur kan worden bediend vanaf de netvoeding met behulp van de stroomkabel of alternatief in accuvoedingmodus met behulp van een geschikte oplaadbare batterij.

De apparatuur heeft geen laadfunctionaliteit voor de oplaadbare batterij.

De apparatuur mag alleen worden gebruikt voor het voorgeschreven doel. Elk ander gebruik wordt beschouwd als misbruik. De gebruiker/bediener en niet de fabrikant is aansprakelijk voor schade of letsel van welke aard dan ook als gevolg hiervan.

Houd er rekening mee dat onze apparatuur niet is ontworpen voor gebruik in commerciële, handels- of industriële toepassingen. Onze garantie vervalt als de machine wordt gebruikt in commerciële, handels- of industriële bedrijven of voor gelijkwaardige doeleinden.

Technische gegevens

Gewicht zonder batterij: ca. 2,2 kg

Beschermingstype: IP X0

Beschermingsklasse: II /

Lengte van de persluchtslang: ca. 71 cm

Lengte van de luchtslang: ca. 31 cm

Gegevens voor netvoedingmodus

Nominale bedrijfsspanning en -frequentie (netvoeding): 220-240V ~ 50 Hz

Vermogen (compressor perslucht): 90 W

Max. bedrijfsdruk (compressor perslucht): 11 bar

Theoretische zuigsnelheid (compressor perslucht): 21 liter/min

Output voor perslucht bij 4 bar: 10 l/min

Output voor perslucht bij 7 bar: 8 l/min

Vermogen (lagedrukblazer): 90 W

Max. volumestroom voor aanzuiging (lagedrukblazer): 380 l/min

Max. volumestroom voor opblazen (lagedrukblazer): 400 l/min

Stationair toerental compressor: 3450 min^-1

Stationair toerental blower: 15000 min^-1

Gegevens voor gebruik met een oplaadbare batterij

Voeding (oplaadbare batterij): 18 V d.c.

Max. bedrijfsdruk (compressor perslucht): 11 bar

Theoretische zuigsnelheid (compressor perslucht): 21 liter/min

Output voor perslucht bij 4 bar: 9 l/min

Output voor perslucht bij 7 bar: 6 l/min

Max. volumestroom voor aanzuiging (lagedrukblazer): 370 l/min

Max. volumestroom voor opblazen (lagedrukblazer): 390 l/min

Stationair toerental compressor: 3450 min^-1

Stationair toerental blower: 15000 min^-1

Geluid en trillingen

De geluidsemissiewaarden zijn gemeten in overeenstemming met EN ISO 3744.

L_pA geluidsdrukniveau: 71,5 dB(A)
K_pA onzekerheid: 3 dB
L_WA geluidsvermogensniveau: 82,5 dB(A)
K_WA onzekerheid: 3 dB

Draag oorkappen.

De impact van lawaai kan gehoorbeschadiging veroorzaken.

Houd de geluidsemissies en trillingen tot een minimum beperkt.

• Gebruik alleen apparaten die in perfecte staat verkeren.
• Onderhoud en reinig het apparaat regelmatig.
• Pas uw manier van werken aan het apparaat aan.
• Overbelast het apparaat niet.
• Laat het apparaat indien nodig onderhouden.
• Schakel het apparaat uit wanneer het niet in gebruik is.

Restrisico's
Zelfs als u dit elektrische gereedschap in overeenstemming met de instructies gebruikt, kunnen bepaalde restrisico's niet worden uitgesloten. De volgende gevaren kunnen zich voordoen in verband met de constructie en indeling van de apparatuur:

• Gehoorbeschadiging als er geen geschikte gehoorbescherming wordt gebruikt.

Het elektrische gereedschap genereert tijdens het gebruik een elektromagnetisch veld. Onder bepaalde omstandigheden kan dit veld medische implantaten actief of passief belemmeren. Om het risico op ernstig of dodelijk letsel te verminderen, raden we mensen met medische implantaten aan om hun arts en de fabrikant van het medische implantaat te raadplegen voordat ze de apparatuur gebruiken.

Voordat u de apparatuur gebruikt

Voordat u de apparatuur aansluit op de stroomvoorziening, moet u ervoor zorgen dat de gegevens op het typeplaatje identiek zijn aan de voedingsspanning (indien gebruik via de netvoeding).

Voordat u de apparatuur aansluit op de stroomvoorziening, moet u ervoor zorgen dat de gegevens op het typeplaatje identiek zijn aan de gegevens voor de oplaadbare batterij (indien gebruik van een oplaadbare batterij voor gebruik).

• Controleer de apparatuur op schade die tijdens het transport kan zijn ontstaan. Meld eventuele schade onmiddellijk aan het transportbedrijf dat is gebruikt om de compressor te leveren.
• Zorg ervoor dat de inlaatlucht droog en stofvrij is.
• Installeer de compressor niet in een vochtige of natte ruimte.
• De compressor mag alleen worden gebruikt in geschikte ruimtes (met goede ventilatie en een omgevingstemperatuur van +5°C tot 40°C). Er mogen geen stof, zuren, dampen, explosieve gassen of ontvlambare gassen in de ruimte aanwezig zijn.
• De compressor is ontworpen voor gebruik in droge ruimtes. Het is verboden om de compressor te gebruiken in gebieden waar werkzaamheden met spuitwater worden uitgevoerd.
• Gebruik de apparatuur alleen op een stevige, vlakke ondergrond.

Controleer bij het gebruik van de apparatuur om objecten op te blazen de informatie en veiligheidsinstructies van de fabrikant.

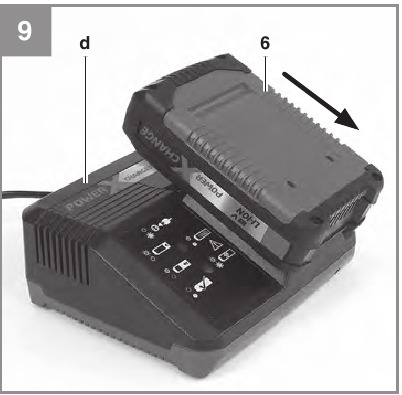

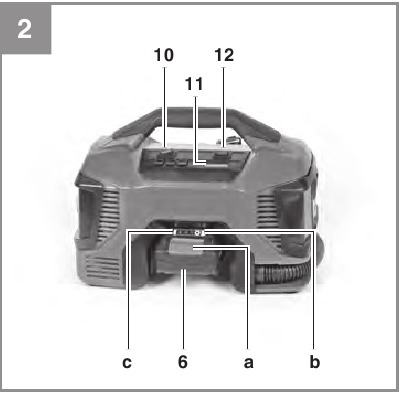

Het LI-accupack opladen

(Fig. 2, 9)

1. Verwijder het accupack (6) van de handgreep door de drukvergrendelknop (a) naar beneden te drukken.
2. Controleer of uw netspanning hetzelfde is als aangegeven op het typeplaatje van de batterijlader. Steek de stekker van de lader (d) in het stopcontact. De groene led begint dan te knipperen.

3. Schuif het accupack (6) op de batterijlader (d).

In de sectie "Laderindicator" vindt u een tabel met een uitleg van de led-indicator op de lader.

Als het accupack niet kan worden opgeladen, controleer dan het volgende:

• spanning op het stopcontact
• of er goed contact is bij de laadcontacten van de laadeenheid.

Als het accupack nog steeds niet kan worden opgeladen, stuur dan

• de oplader en laadadapter
• en het accupack naar ons klantenservicecentrum.

Neem contact op met onze klantenservice of het verkooppunt waar de apparatuur is gekocht, om ervoor te zorgen dat artikelen correct worden verpakt en geleverd wanneer u ze naar ons opstuurt.

Zorg er bij het verzenden of weggooien van batterijen en draadloze gereedschappen altijd voor dat ze afzonderlijk in plastic zakken zijn verpakt om kortsluiting en brand te voorkomen.

Om ervoor te zorgen dat het accupack lang meegaat, moet u ervoor zorgen dat u het tijdig oplaadt. U moet het accupack opladen wanneer u merkt dat de prestaties van het apparaat afnemen. Laat het accupack nooit volledig ontladen raken. Dit zal een defect veroorzaken.

Batterijcapaciteitsindicator

(Fig. 2)

Druk op de knop voor de batterijcapaciteitsindicator (b). De batterijcapaciteitsindicator (c) geeft de laadstatus van de batterij aan door middel van 3 leds.

Alle 3 de leds branden:
De batterij is volledig opgeladen.

2 of 1 led(s) branden:
De batterij heeft een voldoende resterende lading.

1 led knippert:
De batterij is leeg, laad de batterij op.

Alle leds knipperen:
De batterijtemperatuur is te laag. Verwijder de batterij uit de apparatuur, bewaar deze een dag op kamertemperatuur. Als de fout zich opnieuw voordoet, betekent dit dat de oplaadbare batterij volledig is ontladen en defect is. Verwijder de batterij uit de apparatuur. Gebruik of laad nooit een defecte batterij op.

Bediening

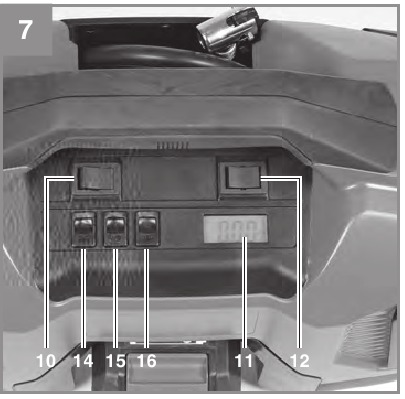

Overschakelen tussen net-/accuvoeding en compressorperslucht-/lagedrukventilatorbedrijf

(Afb. 7)

Om over te schakelen tussen net- en accuvoeding, drukt u op de keuzeschakelaar (10):

• DC/schakelaar naar rechts:
• Het apparaat wordt gevoed door de oplaadbare accu.
• AC/schakelaar naar links:
• Het apparaat wordt gevoed door de voedingskabel.
• Om over te schakelen tussen perslucht- en lagedrukbedrijf, drukt u op de keuzeschakelaar (12):
• Schakelaar naar links: persluchtbedrijf
• Schakelaar in het midden: UIT
• Schakelaar naar rechts: lagedrukbedrijf

Compressorpersluchtbedrijf

(Afb. 1a, 1b, 2, 7)

• Om voorwerpen met perslucht op te blazen, gebruikt u de persluchtslang (5).
• Sluit de adapter van de persluchtslang aan op het object dat u wilt opblazen.

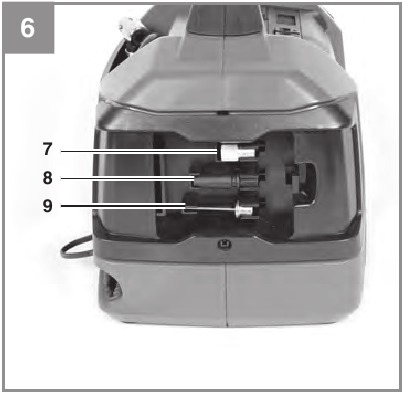

• Gebruik, afhankelijk van wat u opblaast, ook de adapters (7, 8, 9) of andere adapters die verkrijgbaar zijn in de detailhandel.
• De druk in de persluchtslang wordt weergegeven op het display (11).
• De eenheid van de weergegeven druk kan worden geselecteerd met de knop (15). De druk kan worden weergegeven in eenheden van [bar], [PSI] of [kPa].
• Met de knop (14) kan de gewenste druk worden verlaagd.
• Met de knop (16) kan de gewenste druk worden verhoogd.
• Schakel het apparaat in door de keuzeschakelaar (12) naar de persluchtbedrijfstand te bewegen (zie "Overschakelen tussen net-/accuvoeding...").
• De compressor pompt dan totdat de vooraf ingestelde druk op het display is bereikt, waarna hij uitschakelt.
• Waarschuwing! Neem de informatie van de bandenfabrikant en de voertuigfabrikant met betrekking tot de aanbevolen bandenspanning in acht.
• Waarschuwing! Dit apparaat is niet gekalibreerd! Controleer voor een gekalibreerde meetwaarde de werkelijke bandenspanning met behulp van een gekalibreerde meter nadat u de banden zelf hebt opgepompt, bijv. bij een benzinestation.
• Net voordat hij wordt uitgeschakeld, kan de druk die op het display wordt weergegeven 0,05 – 0,2 bar hoger zijn dan de vooraf geselecteerde druk, vanwege overdruk in de luchtslang.
• Laat de compressor na elke 5 minuten gebruik ongeveer 5 minuten afkoelen om oververhitting te voorkomen.

Lagedrukventilatorbedrijf

(Afb. 1a, 3, 4)

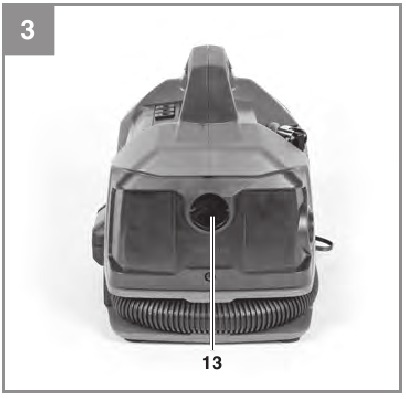

Lucht aanzuigen

(Afb. 3, 7)

• Om voorwerpen met een groot volume leeg te zuigen (bijv. een luchtmatras leeg laten lopen, enz.), sluit u de luchtslang (3) aan op de afzuigaansluiting (13).
• Sluit de luchtslang aan op het object dat u wilt laten leeglopen.
• Schakel het apparaat in door de keuzeschakelaar (12) naar de lagedrukbedrijfstand te bewegen (zie "Overschakelen tussen net-/accuvoeding...").
• Schakel het apparaat uit zodra het object voldoende is leeggelopen.

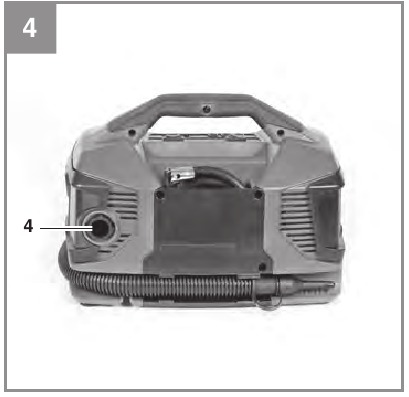

Opblazen

(Afb. 4, 7)

Controleer bij het gebruik van het apparaat om voorwerpen op te blazen de informatie en veiligheidsinstructies van de fabrikant.

• Om voorwerpen met een groot volume op te blazen (bijv. een luchtmatras opblazen, enz.), sluit u de luchtslang (3) aan op de opblaasaansluiting (4).
• Sluit de luchtslang aan op het object dat u wilt opblazen.
• Schakel het apparaat in door de keuzeschakelaar (12) naar de lagedrukbedrijfstand te bewegen (zie "Overschakelen tussen net-/accuvoeding...").
• Schakel het apparaat uit zodra het object voldoende is opgeblazen.

De voedingskabel vervangen

Als de voedingskabel van dit apparaat beschadigd is, moet deze worden vervangen door de fabrikant of zijn klantenservice of door vergelijkbaar opgeleid personeel om gevaar te voorkomen.

Reinigen, onderhoud en bestellen van reserveonderdelen

Haal altijd de accu uit het apparaat en trek de stekker uit het stopcontact voordat u met reinigingswerkzaamheden begint.

Reinigen

• Houd alle veiligheidsvoorzieningen, ventilatieopeningen en de motorbehuizing zo veel mogelijk vrij van vuil en stof. Veeg het apparaat schoon met een schone doek of blaas het schoon met perslucht op lage druk.
• Wij raden u aan het apparaat direct na elk gebruik schoon te maken.
• Reinig het apparaat regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigingsmiddelen of oplosmiddelen; deze kunnen de plastic onderdelen van het apparaat aantasten. Zorg ervoor dat er geen water in het apparaat kan sijpelen. Het binnendringen van water in een elektrisch gereedschap verhoogt het risico op een elektrische schok.

Onderhoud

Er bevinden zich geen onderdelen in het apparaat die extra onderhoud vereisen.

Reserveonderdelen en accessoires bestellen

Geef bij het bestellen van reserveonderdelen de volgende informatie op:

• Type apparaat
• Artikelnummer van het apparaat
• ID-nummer van het apparaat
• Reserveonderdeelnummer van het benodigde reserveonderdeel

Voor onze meest recente prijzen en informatie gaat u naar www.Einhell-Service.com

Tip! Voor goede resultaten raden wij hoogwaardige accessoires van aan!
www.kwb.eu
welcome@kwb.eu

Opslag

Bewaar het apparaat en de accessoires op een donkere en droge plaats bij een temperatuur boven het vriespunt. De ideale opslagtemperatuur ligt tussen 5 en 30°C. Bewaar het elektrische gereedschap in de originele verpakking.

Laderindicator

Veiligheidsvoorschriften

Bij het gebruik van de apparatuur moeten enkele veiligheidsmaatregelen in acht worden genomen om verwondingen en schade te voorkomen. Lees de volledige gebruiksaanwijzing en veiligheidsvoorschriften zorgvuldig door. Bewaar deze handleiding op een veilige plaats, zodat de informatie te allen tijde beschikbaar is. Als u de apparatuur aan een andere persoon geeft, overhandig dan ook deze gebruiksaanwijzing en veiligheidsvoorschriften. Wij aanvaarden geen aansprakelijkheid voor schade of ongevallen die ontstaan ​​als gevolg van het niet opvolgen van deze instructies en de veiligheidsinstructies.

Verklaring van de gebruikte symbolen

1.
   Lees de gebruiksaanwijzing om het risico op letsel te verminderen.
2.
   Draag gehoorbeschermers. De impact van lawaai kan gehoorschade veroorzaken.
3. Pas op voor elektrische spanning!
4. Pas op voor hete onderdelen!
5. Bewaar de batterijen alleen in droge ruimtes met een omgevingstemperatuur van +10°C tot +40°C. Plaats alleen volledig opgeladen batterijen in de opslag (minstens 40% opgeladen).

De bijbehorende veiligheidsinformatie is te vinden in het bijgevoegde boekje.

Lees alle veiligheidsvoorschriften en instructies. Eventuele fouten die worden gemaakt bij het opvolgen van de veiligheidsvoorschriften en instructies kunnen leiden tot een elektrische schok, brand en/of ernstig letsel.
Bewaar alle veiligheidsvoorschriften en instructies op een veilige plaats voor toekomstig gebruik.
