Dual TBX10A - Versterkerhandleiding
VOORBEREIDING
Aan de slag

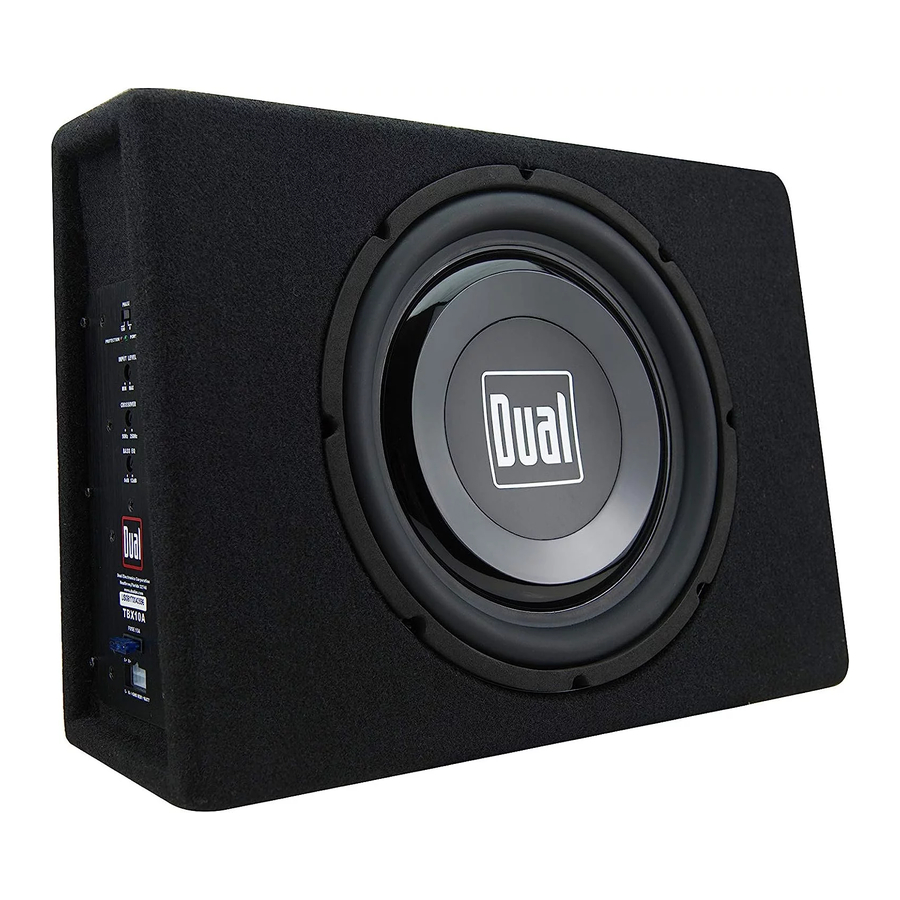

Hartelijk dank voor de aankoop van de Dual TBX10A 10" poortbehuizing met ingebouwde versterker. Hoewel Dual heeft geprobeerd ervoor te zorgen dat de informatie in deze handleiding correct is, dient u er rekening mee te houden dat elk onderdeel ervan zonder voorafgaande kennisgeving kan worden gewijzigd.
Lees de volledige handleiding voor de installatie. Vanwege de technische aard van versterkers wordt ten zeerste aanbevolen dat uw Dual TBX10A wordt geïnstalleerd door een professionele installateur of een erkende dealer.
Voordat u begint
- Koppel altijd de negatieve accupool los. Raadpleeg een gekwalificeerde technicus voor instructies als u het niet zeker weet.
- Vermijd het installeren van de versterker op een plaats waar deze aan hoge temperaturen wordt blootgesteld, zoals direct zonlicht, of waar deze aan stof, vuil of overmatige trillingen wordt blootgesteld.
- Wees uiterst voorzichtig bij het boren van gaten om te voorkomen dat u brandstofleidingen of bestaande voertuigbedrading beschadigt.
- Alle versterkerinstallaties vereisen stroom-, signaal- en luidsprekerdraden (niet inbegrepen).
- Een versterkerinstallatiekit (apart verkrijgbaar) wordt ten zeerste aanbevolen om de installatie te vergemakkelijken. Raadpleeg uw dealer voor aanbevelingen.
Montage locatie
- Kies een montage locatie voor de TBX10A. Voorgestelde locaties zijn achter een stoel of in de kofferbak.
- Voor optimale prestaties dient u ervoor te zorgen dat er aan alle zijden van de versterker minstens 2,5 cm ruimte is.
- Monteer de TBX10A niet onder tapijten of waar de luchtstroom beperkt is.
- Installeer de TBX10A niet waar deze aan vocht kan worden blootgesteld.
- De optimale montage locatie varieert per voertuig. Vergeet niet om alle versterkerfuncties te testen voordat u de definitieve montage procedure voltooit.
INSTALLATIE
Aansluitbeschrijvingen
Opmerking: zorg ervoor dat u de specifieke instructies volgt die bij uw versterkerinstallatiekit zijn inbegrepen (niet meegeleverd bij deze versterker). De onderstaande informatie mag alleen als algemene richtlijn worden gebruikt.
Stroomdraad (+12V)
- Koppel de negatieve accupool los voordat u verder gaat. Raadpleeg een gekwalificeerde technicus voor instructies als u het niet zeker weet.
- Plan de kabelgeleiding voordat u kabels op lengte knipt. Begin met het leiden van de stroom +12V-draad van de batterij naar de versterkerlocatie. Gebruik een rubberen ring bij het geleiden van kabels door de firewall of metalen openingen. Vermijd het geleiden van de stroomdraad in de buurt van bestaande voertuigbedrading om te voorkomen dat geïnduceerde ruis het audiosysteem binnendringt.
- Wees uiterst voorzichtig bij het boren van gaten om te voorkomen dat u brandstofleidingen of bestaande voertuigbedrading beschadigt.
- De +12V-draad MOET binnen 45 cm van de batterij worden gezekerd ter bescherming van het elektrische systeem van het voertuig.
Massadraad (GND)
- De massadraad van de versterker moet zo kort mogelijk zijn. Kies een schoon, ongeschilderd deel van metaal of het voertuigchassis bij het bevestigen van de massa aansluiting. Zorg ervoor dat u het gebied schoonmaakt van vuil of vet.
Externe inschakeldraad (REM)
- De externe inschakeldraad wordt aangesloten op de inschakeldraad van de versterker van de head-unit of een andere geschakelde 12 volt bron.
Ingangssignaal
- Het ingangssignaal van de versterker wordt aangesloten op de lage niveau (RCA) of hoge niveau (luidsprekerkabel) uitgangen van de ontvanger.
- Leg nooit kabels onder of buiten het voertuig.

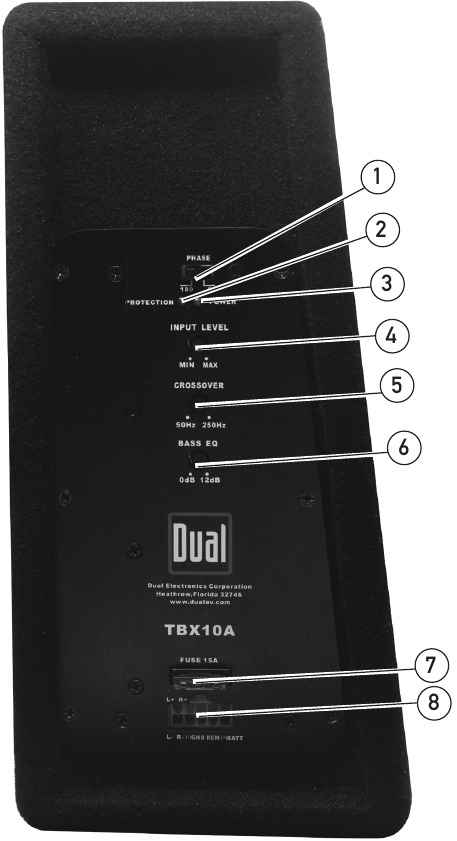

Aansluitingen en bedieningselementen
- Fasebediening
- Stroomindicator
- Beschermingsindicator
- Ingangsniveauregeling
- Crossover-frequentie
- Bas EQ
- Zekering (15A)
- Stroom- / ingangsconnector

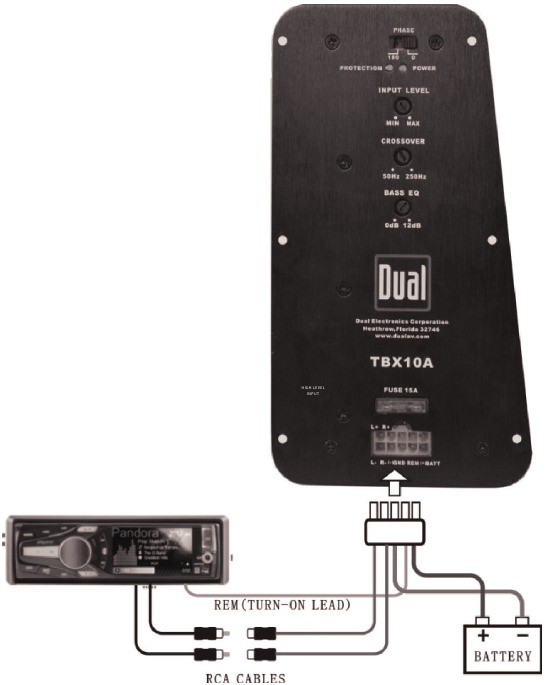

Typische kabelgeleiding

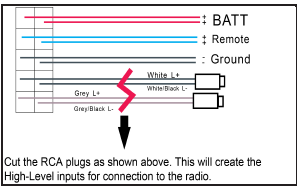

Hoge niveau-ingang (luidsprekerkabel)
Hoge niveau-ingangen mogen alleen worden gebruikt als er geen RCA-uitgangen beschikbaar zijn vanaf de head-unit. Sluit de luidsprekeruitgangen van de head-unit aan op de hoge niveau-ingangsconnector zoals hieronder weergegeven. De zwarte draad (signaalreferentie-aarde) vereist mogelijk wel of geen aansluiting op de chassis-aarde - afhankelijk van uw specifieke installatie. Gebruik niet tegelijkertijd lage en hoge niveau-ingangen. Sluit slechts een van beide aan.
Hoofdstroom aansluitingen
Sluit BAT+, GND en REM-draden dienovereenkomstig aan. Er MOET een geschikte zekering op de BAT+-kabel worden geïnstalleerd binnen 45 cm van de batterij ter bescherming van het elektrische systeem van het voertuig.
Zekeringwaarde
Vervang de zekering en zorg ervoor dat de nieuwe zekering van het juiste type en de juiste stroomsterkte is. Het gebruik van een verkeerde zekering kan de versterker beschadigen. De TBX10A gebruikt (1) 15 ampère ATO-zekering.
Draaddikte stroom/massa
Gebruik voor optimale prestaties alleen draad van 12 gauge of groter. Zorg ervoor dat u dezelfde dikte stroom- en massadraad gebruikt.
Montage
- Schroef de montagebeugels stevig vast aan de vloerplaat van uw auto of steek ze vast zoals afgebeeld
![]()
- Rijg de riemen zo dat ze door de beugels gaan zoals afgebeeld.

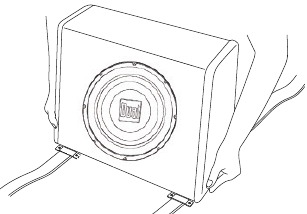

- Plaats de TBX10A op de riemen
- Rijg de riemen door de beugels zoals afgebeeld.
- Maak de gespen zo strak mogelijk vast.
Achteraanzicht van de juiste installatie
Vooraanzicht van de juiste installatie
Bedieningsinstellingen en afstelling
| Signaalaansluitingen ingang laag niveau (RCA) | Laag niveau (RCA) ingangssignaal heeft de voorkeur voor de beste prestaties. Typische installaties in de kofferbak vereisen een RCA-kabel van 5-6 meter. De meeste vrachtwagens en toepassingen achter de stoel vereisen een RCA-kabel van 2-4 meter. Het gebruik van RCA-kabels met twisted-pair-constructie minimaliseert ruis. |
| Crossover-frequentieregeling | De instelbare crossover wordt gebruikt om frequenties boven 50Hz ~ 250Hz weg te filteren. Stel deze in op de plaats waar de geluidsuitvoer van de TBX10A samengaat met de rest van het geluidssysteem. |
| Fasebediening | De fasebediening compenseert de vertraging tussen de TBX10A-uitvoer en de rest van het geluidssysteem. Begin met de fasebediening ingesteld op 0 graden. Als het geluid voldoende is vanaf de normale luisterpositie in het voertuig, is er geen verdere aanpassing nodig. Als het geluid dun is of bas mist, past u de fasebediening aan totdat de bas vol en pittig is. |
| Ingangsniveauregeling | De ingangsniveauregeling (LEVEL) wordt gebruikt om de best mogelijke overeenkomst te verkrijgen tussen de audio-uitvoer van de head-unit en de ingang van de versterker. Begin met het volledig linksom draaien van de ingangsniveauregeling. Draai vervolgens de volumeregelaar van de head-unit ongeveer 3/4 open. Pas de ingangsniveauregeling met de klok mee aan totdat er hoorbare vervorming te horen is, en vervolgens iets tegen de klok in om de beste match te bieden. |
| LED-indicator | De LED-indicator licht groen op tijdens normaal bedrijf. |
Probleemoplossing
| Probleem | Oorzaak | Actie |
| Apparaat gaat niet aan (geen aan/uit-ledindicator) | BAT+-draad niet aangesloten of onjuiste spanning REM-draad niet aangesloten of onjuiste spanning | Controleer de aansluitingen op de juiste spanning (11~16VDC) |
| GND-draad niet aangesloten | Controleer de aansluiting op de aarde | |
| Zekering(en) doorgebrand | Vervang de zekering(en) | |
| Apparaat heeft stroom - led is groen (maar geen geluid) | Volume helemaal omlaag gedraaid | Verhoog het volume van de head-unit |
| Luidspreker defect of beschadigd | Controleer/vervang de luidspreker | |
| Ingangssignaal niet aangesloten | Controleer de hoge of lage niveau-ingangen op de juiste aansluiting | |
| Apparaat blaast zekering(en) door | Onjuiste zekeringwaarde | Gebruik zekering(en) met de juiste waarde |
| BAT+-draad raakt chassis-aarde | Controleer op beknelde draden | |
| Luidspreker defect of beschadigd | Controleer/vervang de luidspreker | |
| Motorgeluid | Slechte aarde aansluiting | Zorg ervoor dat de versterker is geaard op schoon, blank metaal |
| Signaalaardlus of RFI (radiofrequentie-interferentie) | Leid RCA-kabels om van bestaande hoogspanningsbedrading | |
| Vervormde audio-uitvoer | Onjuist ingangssignaaltype of ingangsniveau te hoog | Controleer de aansluitingen en verlaag/pas het ingangsniveau aan |
| Lage audio-uitvoer | Onjuist ingangssignaaltype of ingangsniveau te laag | Controleer de aansluitingen en verhoog of pas het ingangsniveau aan |
| Zwakke bas | De lagefrequentie-uitvoer is uit fase | Pas de fasebediening naar behoefte aan |
Specificaties
| Maximaal uitgangsvermogen | 300 watt |
| Continu uitgangsvermogen | 100 watt |
| Frequentiebereik | 40-250Hz |
| Bedrijfsspanning | 11.0VDC ~ 14.4VDC toegestaan |
| Impedantie | 4 ohm |
| Crossover-frequentie | 50–250Hz |
| Versterker Type | Klasse A/B |
| Fase | 0–180 graden |
| Zekering | 15 ampère ATO |
| Afmetingen | 29,2 cm (H) x 14 cm onderkant / 10,1 cm bovenkant (D) x 41,9 cm (B) |
Ontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
Veiligheid staat voorop
De volgende instructies zijn bedoeld om de veiligheid tijdens de installatie en het gebruik van de TBX10A te waarborgen. Het niet opvolgen van deze instructies kan leiden tot letsel of schade aan het apparaat of het voertuig.
De volgende installatie instructies zijn bedoeld om te worden gebruikt als een basisrichtlijn. Als u het niet zeker weet of u dit luidsprekersysteem zelf kunt installeren, raadt Dual aan om de diensten van een professioneel auto audio installatiecentrum in te schakelen.
Lees voor de installatie de volgende richtlijnen door:
- Zorg ervoor dat u de instructies zorgvuldig leest en begrijpt voordat u probeert dit product te installeren.
- Als er extra bedrading nodig is, raden we aan om alle draden te leggen voordat u uw behuizing op zijn plaats monteert.
- Om betrouwbare prestaties te garanderen en signaal- of vermogensverlies te minimaliseren, gebruikt u connectoren van de hoogste kwaliteit die beschikbaar zijn.
- Leg nooit luidsprekerkabels onder uw voertuig. Het leggen van luidsprekerkabels in het voertuig biedt de beste bescherming tegen uitlaatgassen, hitte en omgevingsinvloeden.
- Vermijd het geleiden van kabels over, in de buurt van of door scherpe oppervlakken. We raden u ook aan om rubberen ringen te gebruiken om alle kabels te beschermen die door metaal worden geleid, met name de firewall.
- Wanneer u de luidsprekerkabel naar de versterker leidt, vermijd dan het geleiden van deze kabel in de buurt van bronnen van hoge stroom (d.w.z. kabelbomen, accukabels).
Registreer uw product online op www.dualav.com
Dual Electronics Corp.
Gratis: 1-866-382-5476
Maandag-vrijdag, 9.00-17.00 uur EST
www.dualav.com
