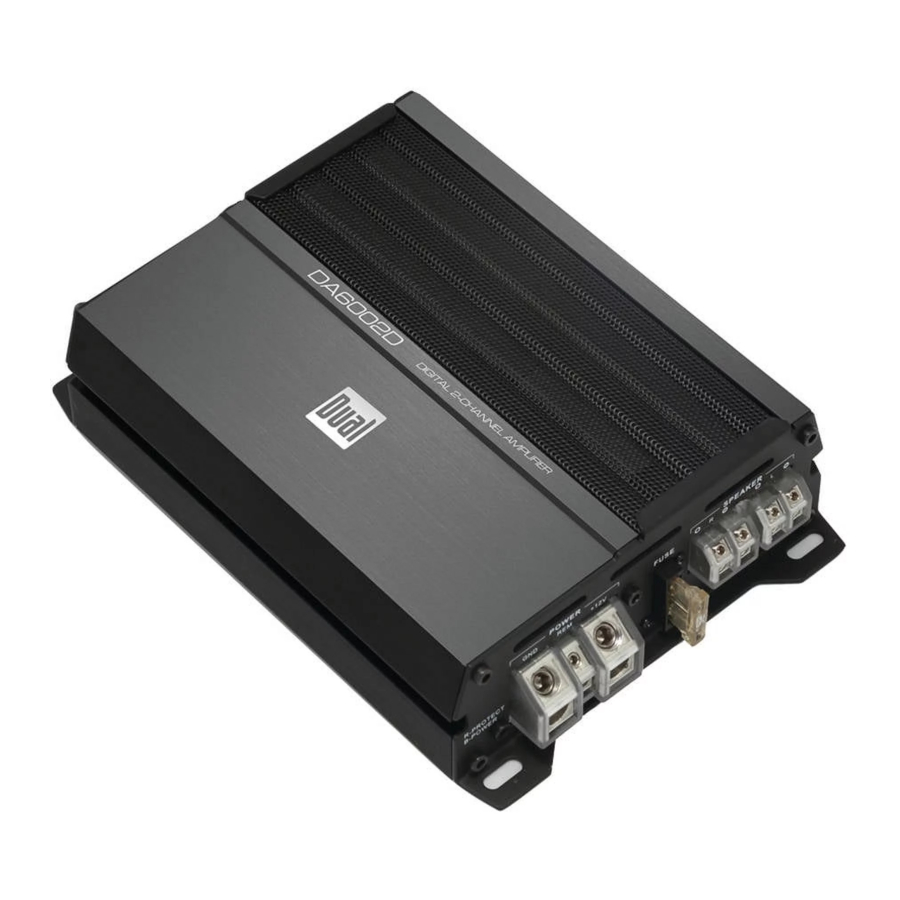

Dual DA6002D, DA10004D - Handleiding mobiele eindversterker

INSTALLATIE

Voorbereiding

Lees de volledige handleiding voor de installatie. Vanwege de technische aard van versterkers wordt het ten zeerste aanbevolen om uw versterker te laten installeren door een professionele installateur of een erkende dealer.

Voordat u begint

• Ontkoppel de negatieve accupool. (raadpleeg een gekwalificeerde technicus voor instructies)
• Vermijd het installeren van de versterker op een plaats waar deze aan hoge temperaturen zou worden blootgesteld, zoals direct zonlicht, of waar deze aan stof, vuil of overmatige trillingen zou worden blootgesteld.
• Wees uiterst voorzichtig bij het boren van gaten om schade aan brandstofleidingen of bestaande voertuigbedrading te voorkomen.
• Alle versterkerinstallaties vereisen stroom-, signaal- en luidsprekerdraden (niet meegeleverd).
• Een versterkerinstallatieset (apart verkrijgbaar) wordt ten zeerste aanbevolen om de installatie te vergemakkelijken. Raadpleeg uw dealer voor aanbevelingen.

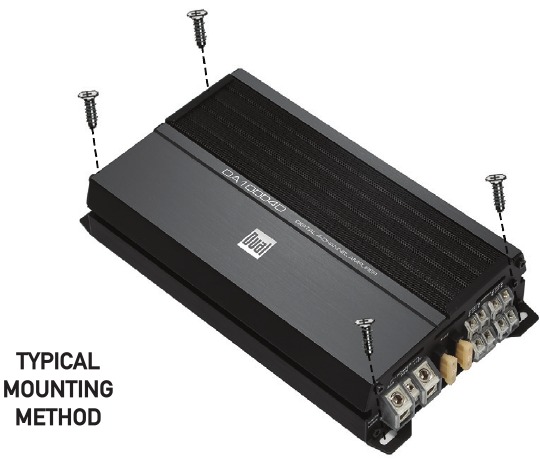

Montagelocatie

• Kies een montagelocatie voor de versterker. Voorgestelde locaties zijn onder een stoel of in de kofferbak.
• De versterker kan horizontaal (aanbevolen) of verticaal worden gemonteerd. Zorg voor optimale prestaties voor minstens 2,5 cm ruimte rondom. Monteer de versterker niet onder tapijten of waar de luchtstroom wordt beperkt.
• Installeer de versterker niet op een plaats waar deze aan vocht kan worden blootgesteld.
• De optimale montagelocatie verschilt per voertuig. Vergeet niet om alle versterkerfuncties te testen voordat u de definitieve montageprocedure voltooit.

Aansluitbeschrijvingen

OPMERKING:
Zorg ervoor dat u de specifieke instructies volgt die bij uw versterkerinstallatieset zijn meegeleverd (niet meegeleverd bij deze versterker). De onderstaande informatie mag alleen als algemene richtlijn worden gebruikt.

Stroomdraad (+12V)

• Ontkoppel de negatieve accupool voordat u verdergaat. Raadpleeg een gekwalificeerde technicus voor instructies als u het niet zeker weet.
• Plan de draadgeleiding voordat u draden op lengte knipt. Begin met het geleiden van de stroomdraad +12V van de accu naar de versterkerlocatie. Gebruik een doorvoerrubber wanneer u draden door het schutbord of metalen openingen geleidt. Vermijd het geleiden van de stroomdraad in de buurt van bestaande voertuigbedrading om te voorkomen dat geïnduceerde ruis het audiosysteem binnendringt.
• Wees uiterst voorzichtig bij het boren van gaten om schade aan brandstofleidingen of bestaande voertuigbedrading te voorkomen.
• De +12V-draad MOET binnen 45 cm van de accu worden afgezekerd ter bescherming van de elektrische installatie van het voertuig.

Aardedraad (GND)

• De aardedraad van de versterker moet zo kort mogelijk zijn (niet meer dan 90 cm). Kies een schoon, niet-geverfd metalen gedeelte van het chassis van het voertuig bij het bevestigen van de aardverbinding. Zorg ervoor dat u het gebied schoonmaakt van vuil of vet.

Remote inschakeldraad (REM)

• De remote inschakeldraad wordt aangesloten op de inschakeldraad van de versterker van de head-unit of de uitgang van de elektrische antenne.

Luidsprekerdraden

• Kies een geschikte luidsprekerkabel, afhankelijk van uw exacte versterker/luidsprekercombinatie. Zorg ervoor dat u de polariteit in acht neemt bij het aansluiten.
• Aard geen luidsprekerdraden en sluit geen luidsprekerdraden aan elkaar.

Ingangssignaal

• Het ingangssignaal van de versterker wordt aangesloten op de laag-niveau (RCA) of hoog-niveau (luidsprekerkabel) uitgangen van de head-unit.
• Laag-niveau ingangssignalen leveren de beste prestaties. Gebruik, indien niet beschikbaar, de hoog-niveau ingangen - bijvoorbeeld bij het aansluiten op een fabriekshead-unit.

• Gebruik niet tegelijkertijd laag- en hoog-niveau ingangen. Sluit slechts één van beide aan.
• Houd laag-niveau ingangen uit de buurt van stroomdraden om motorgeluid te voorkomen.
• Leg nooit draden onder of buiten het voertuig.

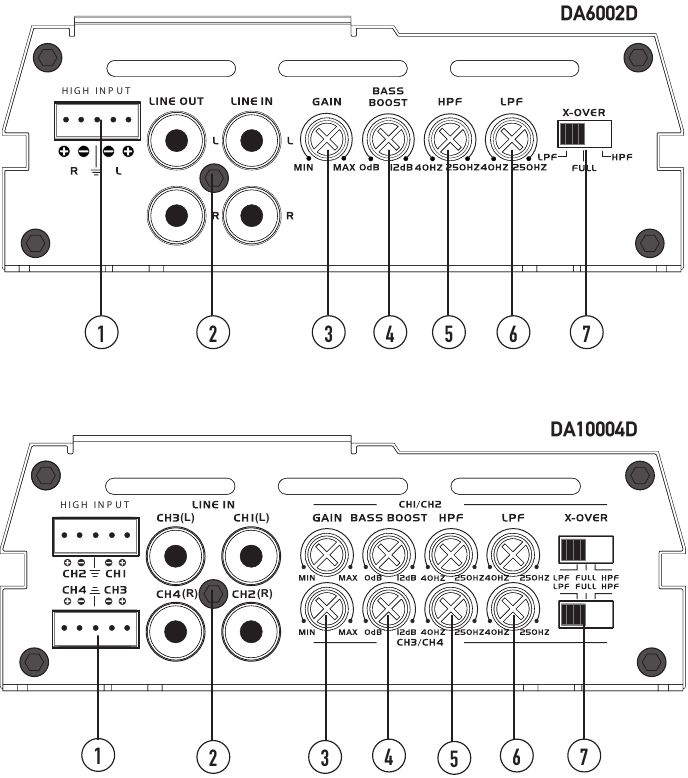

Audio-ingangen en bedieningselementen

1. Hoog-niveau ingangen (luidsprekerkabel)
2. Line In / Line Out (RCA)
3. Versterking
4. Bass Boost
5. Hoogdoorlaatfilter
6. Laagdoorlaatfilter
7. Crossoverbediening

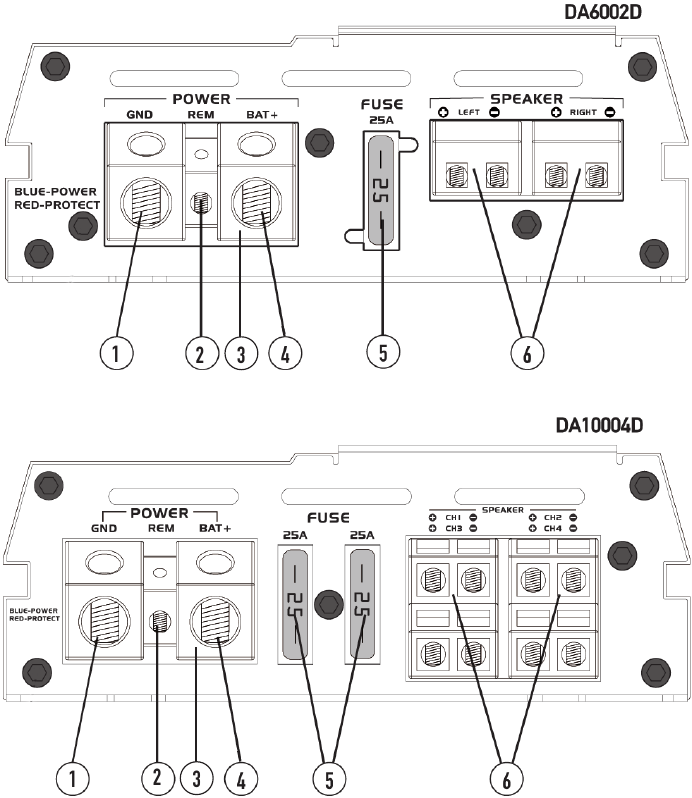

Stroom- en luidsprekeraansluitingen

1. Aardaansluiting
2. Remote inschakeling
3. Stroom-/beveiligings-LED
4. +12VDC-accuaansluiting
5. Zekering(en)
6. Luidsprekeraansluitingen

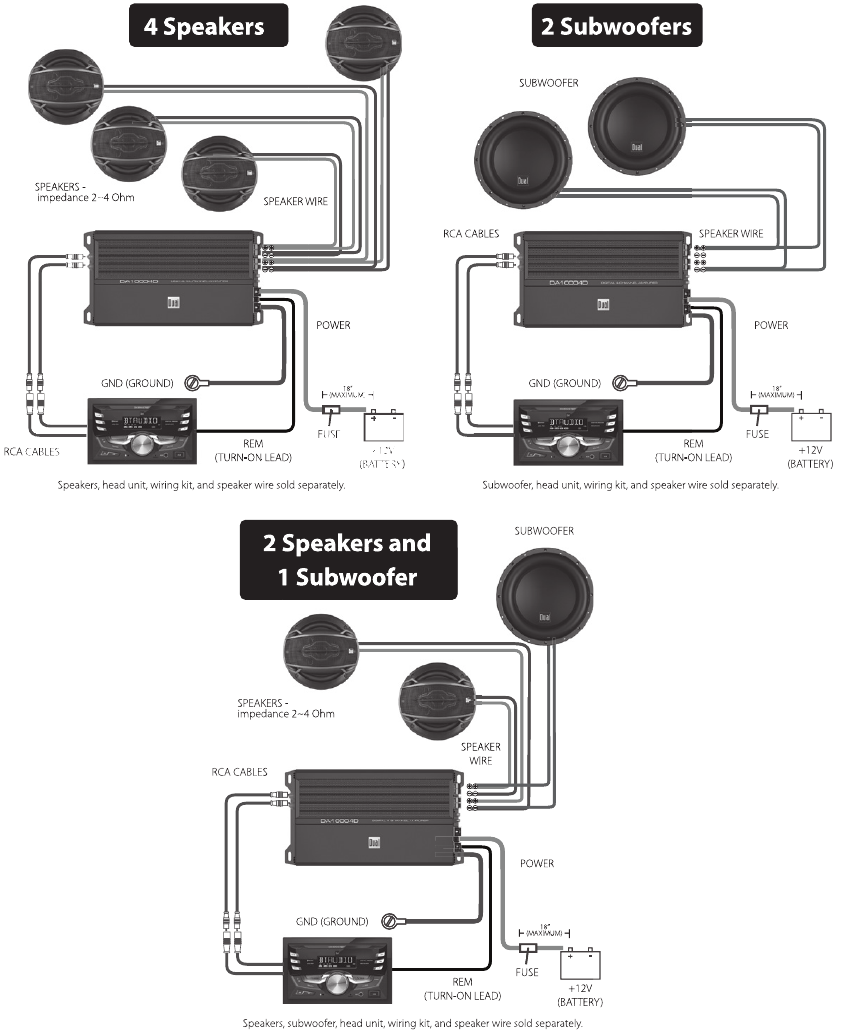

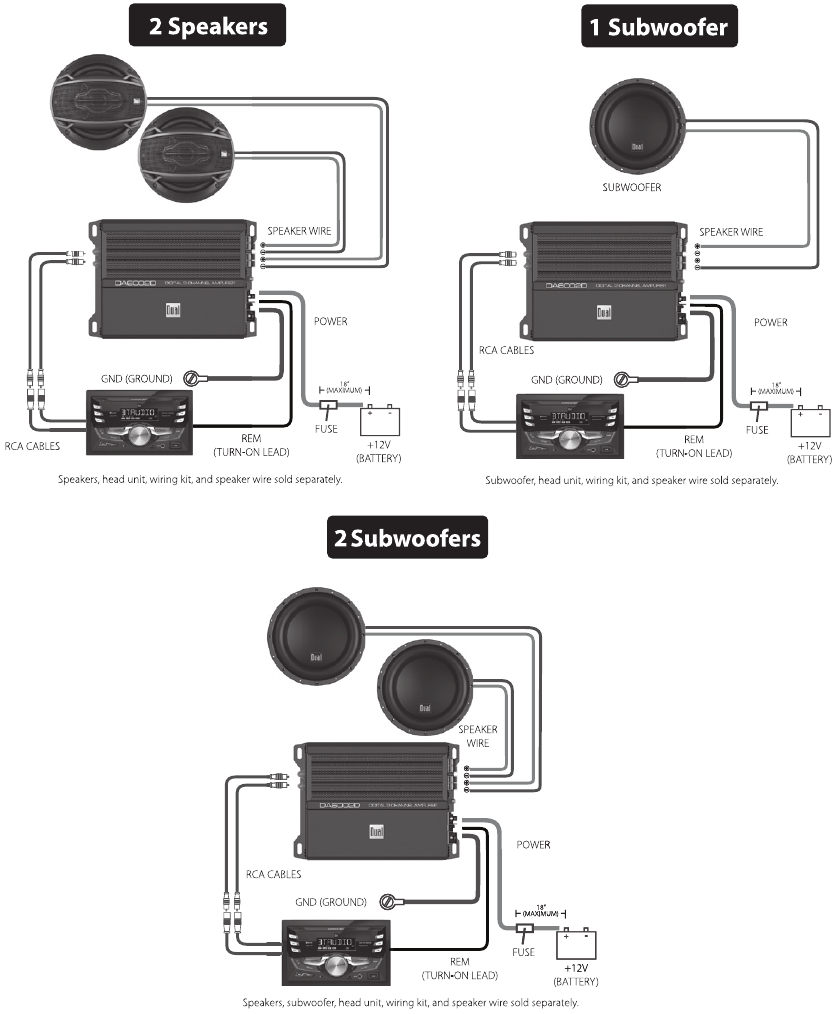

Typische draadgeleiding

Belangrijkste stroomaansluitingen
De afbeeldingen tonen drie verschillende bedradingsopties voor elke unit. Zodra de gewenste configuratie is geselecteerd, sluit u de +12V-, GND- en REM-draden dienovereenkomstig aan. Een geschikte zekering MOET op de +12V-kabel binnen 45 cm van de accu worden geïnstalleerd ter bescherming van de elektrische installatie van het voertuig.

DA6002D

DA10004D

Zekeringswaarde
Zorg er bij het vervangen van zekeringen voor dat de nieuwe zekering het juiste type en de juiste stroomsterkte heeft. Het gebruik van een onjuiste zekering kan de versterker beschadigen.
DA6002D - 25A
DA10004D - 25Ax2

Afmeting stroom-/aardedraad
Gebruik voor optimale prestaties alleen de hieronder vermelde draadafmeting of groter. Zorg ervoor dat u dezelfde afmeting gebruikt voor de stroom- en aardedraad.
DA6002D - 8 awg
DA10004D - 8 awg

Versterkeraansluitingen

Luidsprekeraansluitingen

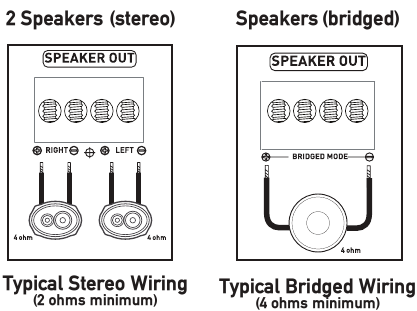

Sluit luidsprekerdraden aan met inachtneming van de polariteit. De minimale impedantiebelasting voor de versterkers is 2 ohm stereo en 4 ohm gebrugd.
Het gebruik van lagere belastingen dan deze wordt niet aanbevolen en kan schade aan de versterker veroorzaken. De versterkers kunnen worden bedraad voor stereo-, gebrugde of stereo-/gebrugde gelijktijdige werking.

Ingangssignaalaansluitingen

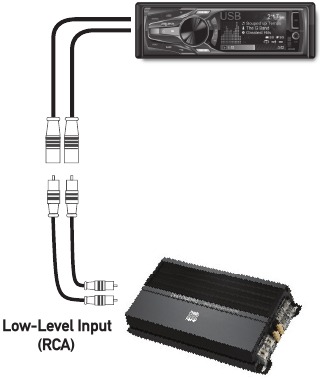

Laag-niveau ingang (RCA)
Een laag-niveau (RCA) ingangssignaal heeft de voorkeur voor de beste prestaties. Typische versterkerinstallaties voor kofferbakmontage vereisen een RCA-kabel van 5 tot 6 meter. De meeste vrachtwagens en toepassingen onder de stoel vereisen een RCA-kabel van 2 tot 3 meter. Het gebruik van RCA-kabels met twisted pair-constructie minimaliseert ruis.

Hoog-niveau ingang (luidsprekerkabel)
Hoog-niveau ingangen mogen alleen worden gebruikt als er geen RCA-uitgangen beschikbaar zijn vanaf de head-unit. Sluit de luidsprekeruitgangen van de head-unit aan op de hoog-niveau ingangsconnector zoals hieronder weergegeven. De zwarte draad (signaalreferentieaarde) vereist mogelijk wel of geen verbinding met de chassis-aarde - afhankelijk van uw specifieke installatie.

Opmerking: Gebruik niet tegelijkertijd laag- en hoog-niveau ingangen - sluit slechts één van beide aan.

Configuratie/Instelling

Specificaties

DA6002D

Vermogen

• 80 Watt x 2 kanalen @ 4 Ohm
• 120 Watt x 2 kanalen @ 2 Ohm
• 240 Watt x 1 kanaal (gebrugd)

Piekmuziekvermogen: 600 Watt
Signaal-ruisverhouding: > 100dB
Frequentiebereik: 20Hz -20kHz
Afmetingen versterker: 7.2" x 5.0" x 1.8" (182.5 x 127 x 46 mm)

DA10004D

Vermogen

• 80 Watt x 4 kanalen @ 4 Ohm
• 120 Watt x 4 kanalen @ 2 Ohm
• 240 Watt x 2 kanalen (gebrugd)

Piekmuziekvermogen: 1000 Watt
Signaal-ruisverhouding: > 100dB
Frequentiebereik: 20Hz– 20kHz
Afmetingen versterker: 9.4" x 5.0" x 1.8" (237.5 x 127 x 45 mm)

Probleemoplossing

Details en specificaties die in dit document worden vermeld, kunnen worden bijgewerkt en zonder voorafgaande kennisgeving worden gewijzigd. Raadpleeg de productwebsite voor het meest recente document.

Dual Electronics Corp.
Gratis: 1-866-382-5476
Maandag-vrijdag, 9.00-17.00 uur, EST
www.dualav.com
