Phanteks Glacier One D30 - Koeler Handleiding

INLEIDING

DEZE HANDLEIDING IS VOOR DE VOLGENDE MODELLEN

Legenda

	Verwijderen
	Installeren
	Losdraaien

Phanteks is niet verantwoordelijk voor schade die ontstaat door onjuiste installatie of gebruik van dit product.

LEVERINGSOMVANG

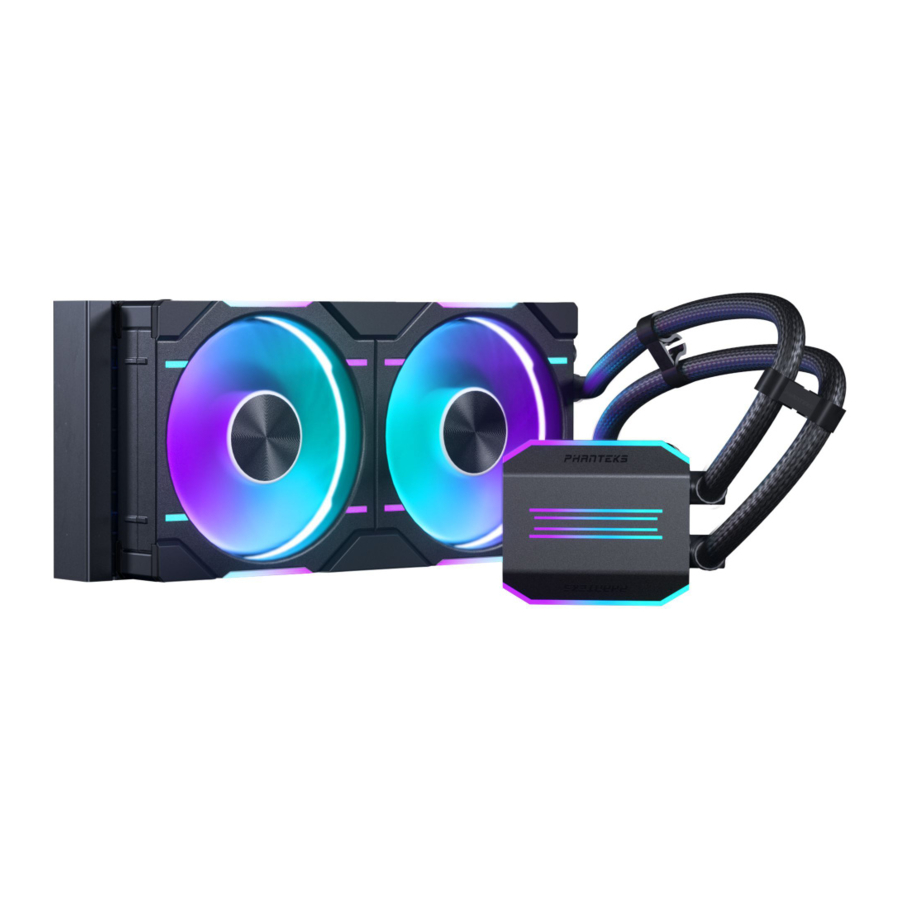

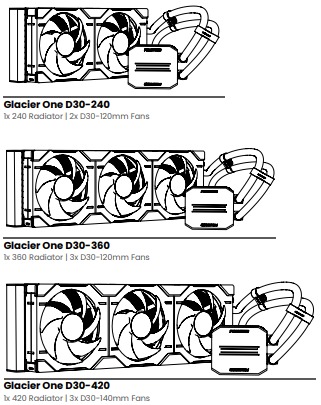

GLACIER ONE D30

ACCESSOIRES

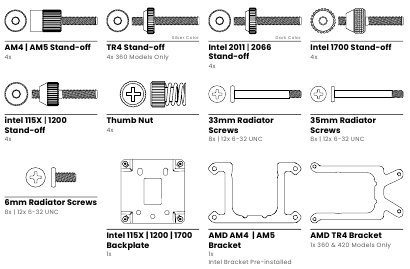

MONTAGE MATERIAAL

D30 ACCESSOIRES

MOEDERBORD VOORBEREIDEN

INTEL 115X | 1200 | 1700

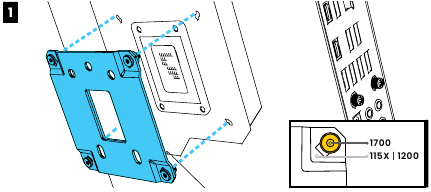

1. Plaats de backplate door het moederbord.

2. Zet de backplate vast met de 4x afstandhouders. Zorg ervoor dat u de juiste socket-afstandhouder gebruikt.



LET OP
Controleer de textuur van de afstandhouder om er zeker van te zijn dat u de juiste socket-afstandhouder hebt.

INTEL 2011 | 2066

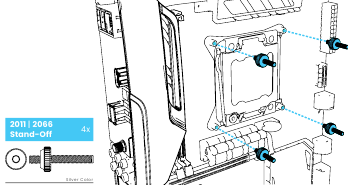

Bevestig de 4x Intel 2011 | 2066 afstandhouders aan het moederbord.

AMD AM4 | AM5

1. Verwijder de standaard montagebeugels.

2. Bevestig de 4x AM4/AM5 afstandhouders aan het moederbord.

3. Verwijder eerst de vooraf geïnstalleerde Intel-beugel door deze van de koelmodule te schuiven.

4. Bevestig de AM4/AM5-beugel door deze op de koelmodule te schuiven.


AMD TR4

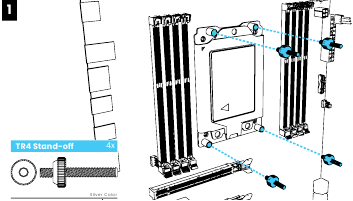

1. Zilverkleur Bevestig de 4x TR4 afstandhouders aan het moederbord.

2. Verwijder eerst de vooraf geïnstalleerde Intel-beugel door deze van de koelmodule te schuiven.

3. Schuif voor de AMD TR4-socket de beugel op de koelmodule.


HET CPU-BLOK INSTALLEREN

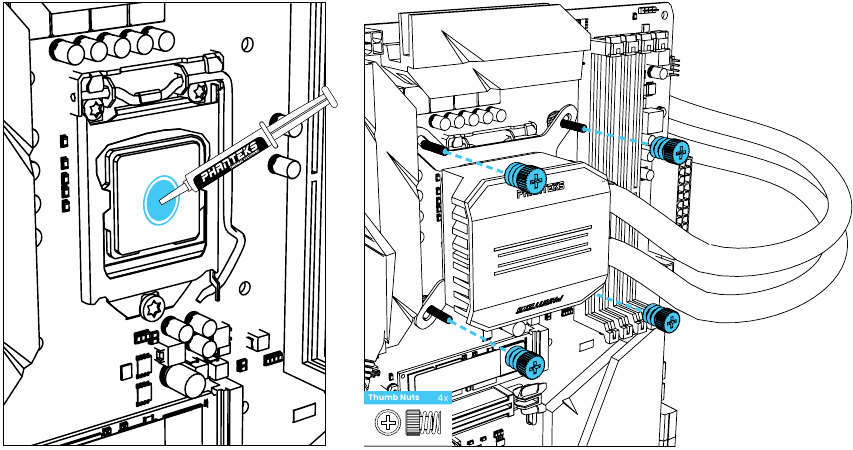

Bevestig het CPU-blok aan de afstandhouders op het moederbord met de 4x duimmoeren.

PRO TIP
De thermische pasta is vooraf aangebracht. Er wordt meer thermische pasta meegeleverd voor toekomstige installaties.

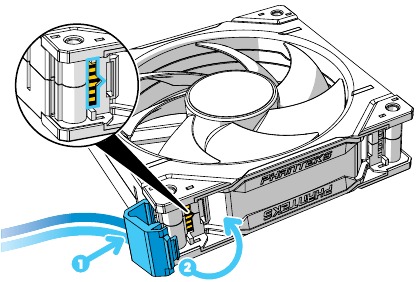

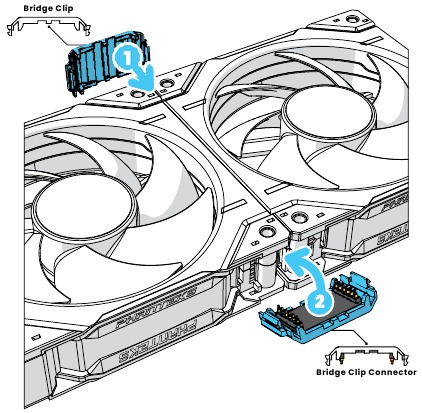

DE VENTILATOREN VOORBEREIDEN

LET OP
Zorg ervoor dat u alle stappen in de D30-120 handleiding leest en volgt voor een correcte installatie.

CHASSIS INSTALLATIE

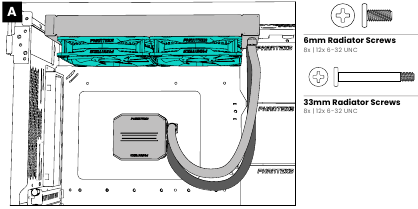

1. Gebruik de 30 mm radiateurschroeven om ventilatoren op de radiateur te monteren en de 6 mm schroeven om de radiateur direct op het chassis te monteren.

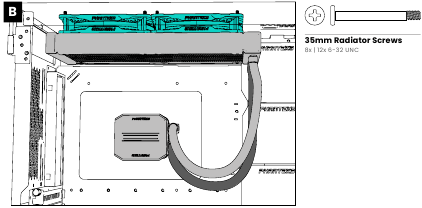

2. Gebruik de 35 mm radiateurschroeven om de ventilator op de radiateur en het chassis te monteren.


KABEL INSTALLATIE

POMPKABEL AANSLUITEN

Sluit de pompkabel aan op een beschikbare 3- of 4-pins header op het moederbord (pompheader indien beschikbaar). U kunt ook de meegeleverde Sata-naar-pompadapter gebruiken om de pomp rechtstreeks vanuit de PSU van stroom te voorzien.

BUISKLIPS INSTALLEREN

PRO TIP
Ventilatorkabels kunnen door het midden van de buisklips worden geleid.

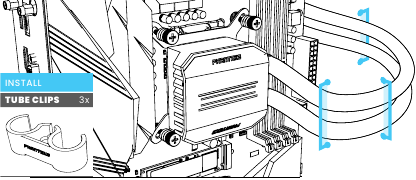

Installeer de (3x) meegeleverde buisklips voor een nette buisgeleiding. Klik de clips eenvoudig op de buizen.

D-RGB AANSLUITEN

De D-RGB-pomp- en ventilatorverlichting hebben een controller nodig om te functioneren. Sluit aan op een ARGB-uitgerust moederbord met de meegeleverde D-RGB-moederbordadapter of gebruik een Phanteks D-RGB-controller. Phanteks D-RGB-controller wordt apart verkocht (PH- CTHUB_DRGB_01)

D-RGB BEDIENING

*Volg de handleiding van het moederbord voor instructies over D-RGB-bediening

D-RGB UITBREIDING

Phanteks D-RGB Controller
D-RGB VENTILATOR aansluiten op de D-RGB Controller met JST-connector.

Uitbreiden met meer D-RGB-producten
Sluit Phanteks D-RGB-producten in serie aan met de JST-connector.
