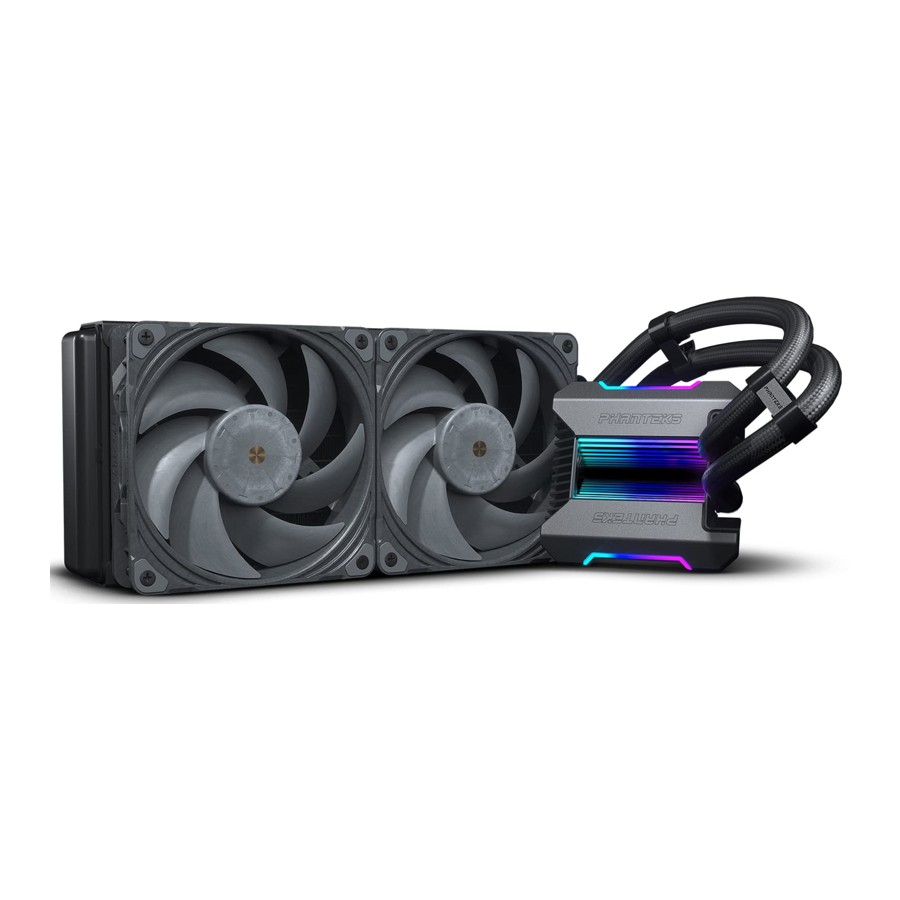

Phanteks GLACIER ONE Series Handleiding

Inhoud van de verpakking

GLACIER ONE 240 MP

• Infinity Mirror Cap
• 240 Radiator
• 2x 120mm MP Fans

GLACIER ONE 240 MPH

• Infinity Mirror Cap
• 240 Radiator
• 2x 120mrn MP Fans
• 2x D-RGB Halos Fan Frames

GLACIER ONE 280 MP

• Infinity Mirror Cap
• 280 Radiator
• 2x 140mm MP Fans

GLACIER ONE 360 MP

• Infinity Mirror Cap
• 360 Radiator
• 3x 120mm MP Fans

GLACIER ONE 360 MPH

• Infinity Mirror Cap
• 360 Radiator
• 3x 120mm MP Fans
• 3x D-RGB Halos Fan Frames

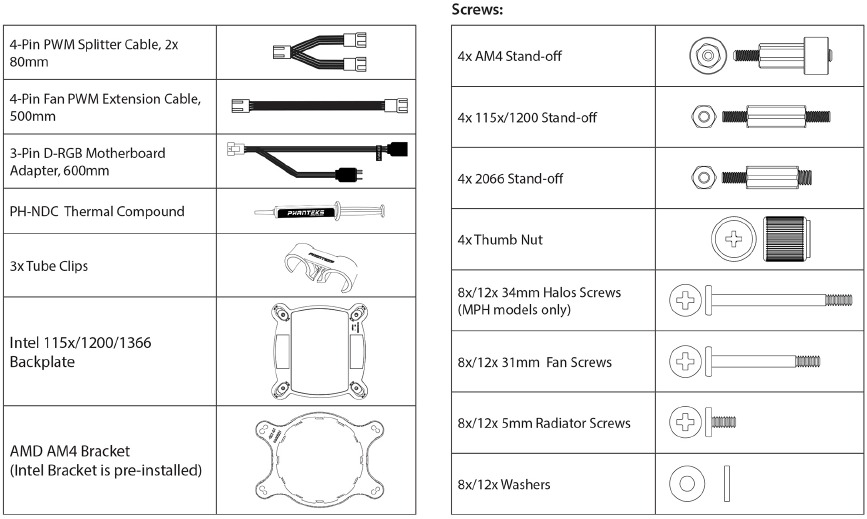

Accessoires (voor alle modellen)

Voorbereiding moederbord

(Volg de instructies voor de bijbehorende socket)

AMD Socket AM4

1. Verwijder de standaard montagebeugels

2. Bevestig de 4x AM4 afstandhouders aan het moederbord

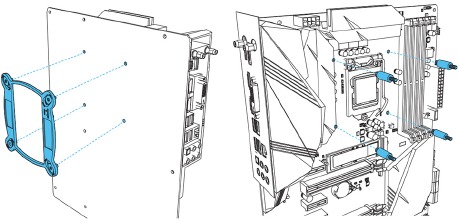

INTEL Socket / 1200 / 1366

1. Bereid de Intel-achterplaat voor de juiste socket voor

2. Bevestig de 4x 115x/1200/1366 afstandhouders aan het moederbord en de Intel-achterplaat

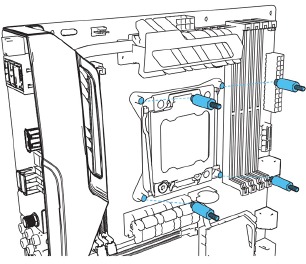

INTEL Socket 2011 G 2066

1. Bevestig de 4x Intel 2011/2066 afstandhouders aan het moederbord

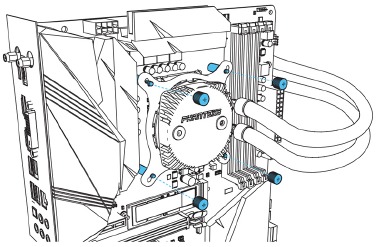

De pompblok installeren

1. Deze stap is alleen voor AMD AM4 socket
   (ga voor Intel-socketinstallatie naar stap 3B)
   • Verwijder de Intel-beugel van de pomp

     1. Duw de Intel-beugel naar binnen
     2. Draai om los te maken
     3. Trek de beugel eraf
   • Bevestig de AMD AM4-beugel aan de pomp

     4. Duw de AMD-beugel naar binnen
     5. Draai om de beugel vast te maken
2. Bevestig de pompeenheid aan de afstandhouders op het moederbord met de 4x duimmoeren


PTO-TIP: De thermische pasta is vooraf aangebracht. Er is meer thermische pasta inbegrepen voor toekomstige PRO-installaties

De radiator en ventilatoren monteren

We raden aan om de ventilatoren op de radiator te installeren voordat u deze in de behuizing monteert.

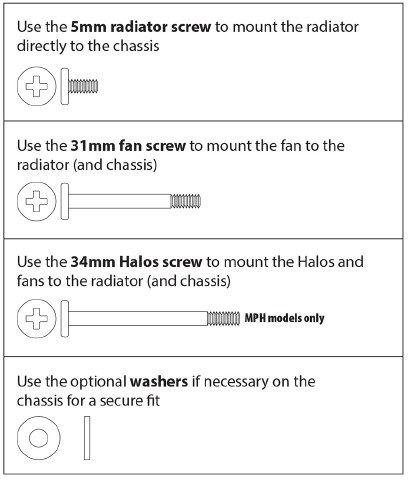

Er zijn 3 soorten schroeven meegeleverd om de radiator en de ventilatoren op verschillende manieren te monteren:

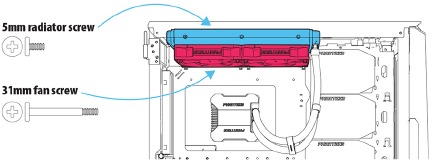

Optie A:

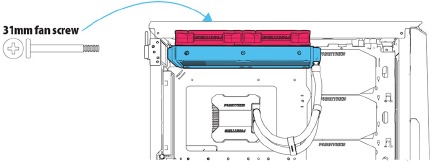

Optie B:

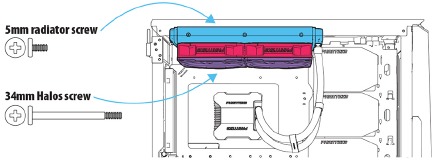

Optie C (alleen MPH-modellen):

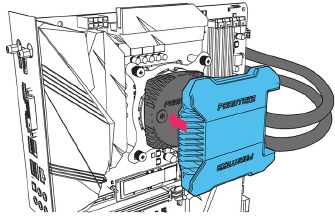

Infinity Mirror Cap en buisklemmen installeren

1. De Infinity Mirror Cap klikt eenvoudig op zijn plaats via sterke magneten. Zorg ervoor dat de D-RGB-kabel vrij blijft van de duimmoer.

   PTO-TIP: Ventilatorkabels kunnen door het midden van de buisklemmen worden geleid

2. OPTIONEEL: Installeer de (3x) meegeleverde buisklemmen voor een nette buisgeleiding. Klik de klemmen eenvoudig op de buizen.

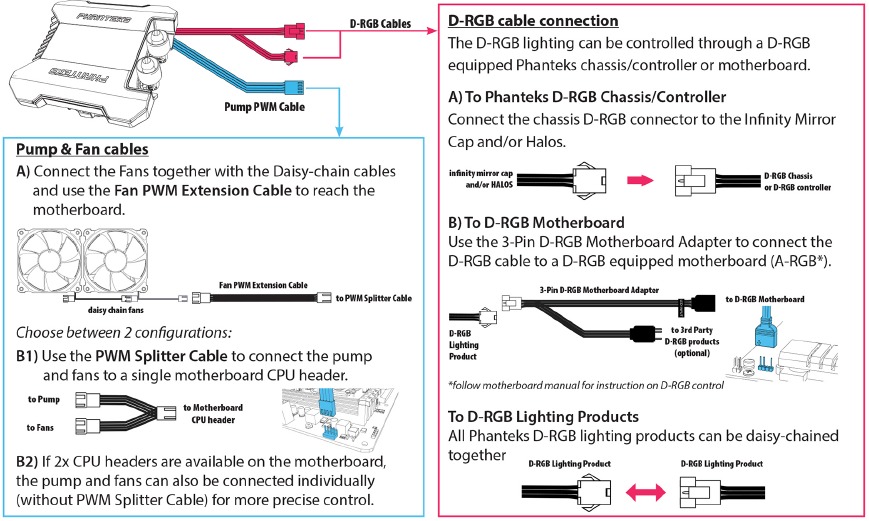

Kabels aansluiten

KLANTENSERVICE

RMA EN TECHNISCHE SUPPORT AMERIKA
Uren: maandag-vrijdag 9:00-17:00 PST
Telefoonnummer: +1(909)5982115
E-mail: support@phanteksusa.com
Facebook: @Phanteks

RMA EN TECHNISCHE SUPPORT INTERNATIONAAL
E-mail: support@phanteks.com
Facebook: @Phanteks

Voor reserveonderdelen en optionele upgrades kunt u terecht op:
www.axpertec.com (EU)
www.phanteksusa.com (VS)
