Numark CDN77USB - Handleiding MP3-cd-speler

INHOUD VAN DE DOOS

• CDN77USB cd-speler
• Stroomkabel
• 2 stereo RCA-kabels
• 2 controllerkabels
• Snelstartgids
• Brochure met veiligheids- en garantie-informatie

REGISTRATIE

Ga naar http://www.numark.com om uw CDN77USB te registreren. Door uw product te registreren, kunnen we u op de hoogte houden van nieuwe productontwikkelingen en u technische ondersteuning van wereldklasse bieden, mocht u problemen ondervinden.

SNELLE INSTALLATIE

1. Zorg ervoor dat alle items die in de sectie INHOUD VAN DE DOOS staan, in de doos zitten.
2. LEES DE BROCHURE MET VEILIGHEIDS- EN GARANTIE-INFORMATIE VOOR GEBRUIK VAN HET PRODUCT.
3. Bestudeer het aansluitschema in deze handleiding.
4. Plaats de mixer op een geschikte positie voor gebruik.
5. Zorg ervoor dat alle apparaten zijn uitgeschakeld en dat alle faders en gain-knoppen op "nul" staan.
6. Sluit alle stereo-ingangsbronnen aan zoals aangegeven in het schema.
7. Sluit de stereo-uitgangen aan op eindversterker(s), tapedecks en/of andere audiobronnen.
8. Steek alle apparaten in het stopcontact.
9. Schakel alles in de volgende volgorde in:
   • Audio-ingangsbronnen (d.w.z. draaitafels, cd-spelers, enz.)
   • Mixer
   • Als laatste alle versterkers of uitvoerapparaten
10. Keer deze handeling bij het uitschakelen altijd om door uit te schakelen:
    • Versterkers
    • Mixer
    • Als laatste alle invoerapparaten

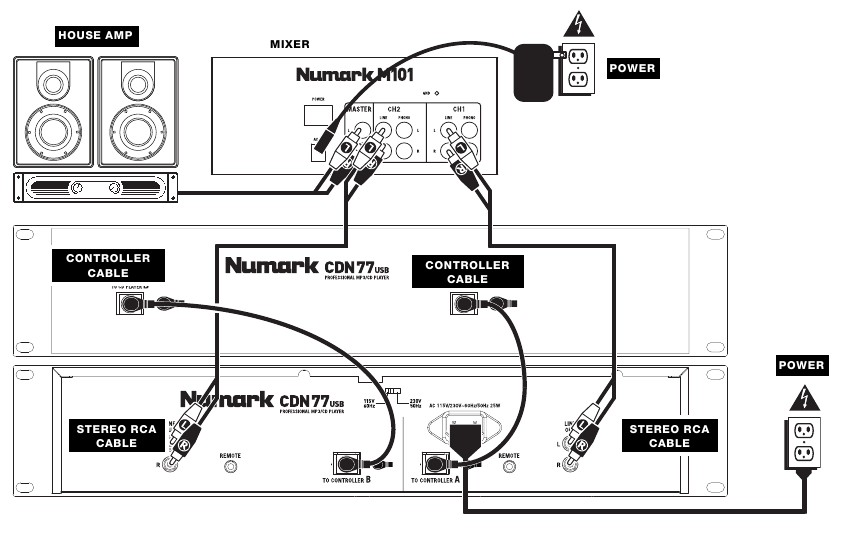

AANSLUITSCHEMA

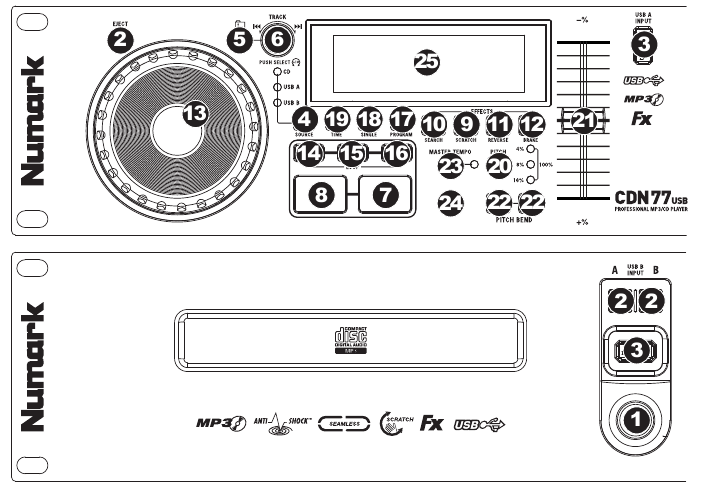

FUNCTIES BOVENPANEEL

1. AAN/UIT-SCHAKELAAR – Schakel het apparaat in en uit met deze knop. Het apparaat moet altijd eerst met deze knop worden uitgeschakeld voordat de externe stroom wordt verwijderd. Over het algemeen wordt aanbevolen om de cd-speler in te schakelen vóór versterkers en uit te schakelen na versterkers.
2. UITWERPEN – Druk op deze knop om de cd uit te werpen. Als er momenteel een cd wordt afgespeeld, heeft deze knop geen effect. Dit apparaat is ontworpen om commercieel verkrijgbare cd's, correct gebrande en gefinaliseerde CD-R's en MP3-cd's af te spelen. Vanwege verschillen in de specificatie van bepaalde cd-branders en cd's, is het mogelijk dat sommige zelfgemaakte cd's niet correct worden afgespeeld. We raden aan om cd's met de laagst mogelijke snelheid te branden voor de beste prestaties.
3. USB – U kunt hier USB-sticks (met een FAT16- of FAT32-bestandssysteem) met MP3's aansluiten. Om hun inhoud te bekijken, gebruikt u de knop SOURCE en de TRACK KNOB om "USB A" of "USB B" te selecteren als uw bron. (Beide decks kunnen tegelijkertijd tracks afspelen vanaf hetzelfde USB-apparaat.)
4. BRON – Druk op deze knop om de bron van uw tracks te selecteren – een geplaatste cd of een aangesloten USB-apparaat ("USB A" of "USB B"). (Beide decks kunnen tegelijkertijd tracks afspelen vanaf hetzelfde USB-apparaat.) Een LED geeft de momenteel geselecteerde bron aan. Bevestig uw keuze door op de TRACK KNOB te drukken.
5. MAP – Druk op deze knop om te schakelen tussen Mapweergave en Bestandsweergave. In de Mapweergave kunt u de TRACK KNOB gebruiken om door alle beschikbare mappen te bladeren. Wanneer u een map hebt geselecteerd, drukt u op de TRACK KNOB om de Bestandsweergave te openen – het eerste bestand dat wordt weergegeven, is de eerste MP3 die beschikbaar is in die map. Om terug te keren naar de Mapweergave, drukt u nogmaals op de knop MAP. (In de Mapweergave kunt u de knop MAP op elk gewenst moment ingedrukt houden om de Mapweergave te verlaten zonder wijzigingen aan te brengen.)
   Let op: In beide weergaven bent u niet beperkt tot het bekijken van alleen mappen of bestanden op een enkel "mappniveau". Elke weergave is gewoon een lijst van alle beschikbare mappen of bestanden. Deze functie biedt een snellere manier om door uw bestanden te navigeren, waardoor u naar verschillende groepen bestanden in een map kunt springen zonder dat u meerdere mappniveaus hoeft te openen/verlaten.
6. TRACK KNOB – Draai aan deze knop om een track te selecteren om af te spelen. Druk op deze knop en draai eraan om 10 tracks tegelijk door uw track-/maplijst te bladeren.
7. AFSPELEN / PAUZE – Speelt de track af of pauzeert deze. Het pauzeren van de track creëert een cue-punt op die locatie (dat kan worden aangepast met het JOG WHEEL in de zoekmodus).
8. CUE – Tijdens het afspelen keert drukken op CUE terug naar het meest recente punt waar het afspelen is gestart en wordt de track gepauzeerd. Het ingedrukt houden van CUE start het afspelen vanaf dit punt en het loslaten van CUE zorgt ervoor dat het terugkeert naar dat punt en de track wordt gepauzeerd. Als de track is gepauzeerd, kunt u het JOG WHEEL gebruiken om een nieuw cue-punt te lokaliseren.
9. SCRATCH – Activeert of deactiveert de Scratch-modus. Wanneer geactiveerd, creëert het roteren van het JOG WHEEL een 'scratch'-effect. De knop is rood wanneer de Scratch-modus actief is. (Let op: Deze functie is niet optimaal voor het zoeken door lange audiopassages. Voor langere zoekopdrachten activeert u de functie ZOEKEN.)
10. ZOEKEN – Door op deze knop te drukken, kunt u het JOG WHEEL gebruiken om snel door de muziek te scannen. De knop is rood wanneer de zoekmodus actief is.
11. OMKEREN – Druk op deze knop om het afspelen van de track om te keren (de knop licht op). Druk er nogmaals op om terug te keren naar normaal afspelen.
12. REMMEN – Druk op deze knop om het remmen te activeren (de knop licht op). Wanneer het remmen is geactiveerd, vertraagt het pauzeren van de track het afspelen voordat het stopt, waardoor het effect van het stoppen van de motor van een draaitafel wordt gesimuleerd. Het remmen heeft ook invloed op de opstarttijd bij het indrukken van AFSPELEN. Pas de remtijd aan door REMMEN ingedrukt te houden en aan het JOG WHEEL te draaien.
13. JOG WHEEL – Het jog wheel heeft vele functies, afhankelijk van de huidige modus.
    1. Als een track niet wordt afgespeeld, zoekt het JOG WHEEL langzaam door de frames van een track. Om een nieuw cue-punt in te stellen, draait u aan het JOG WHEEL en start u het afspelen wanneer u de juiste positie hebt bepaald. Druk op CUE om terug te keren naar dat cue-punt.
    2. Als een track wordt afgespeeld, buigt het JOG WHEEL tijdelijk de toonhoogte van de track. Het met de klok mee draaien van het JOG WHEEL versnelt het tijdelijk, terwijl het tegen de klok in draaien het vertraagt. Dit is een handig hulpmiddel voor beatmatching.
    3. Wanneer de knop ZOEKEN is geactiveerd, scant het draaien aan het JOG WHEEL snel door de track.
    4. Wanneer de knop SCRATCH is geactiveerd, zal het draaien aan het JOG WHEEL "scratchen" over de audio van de track, als een naald op een plaat.
       Let op: Wanneer een track is gepauzeerd, draait u aan het JOG WHEEL om "stotter cue" te activeren, waardoor u het huidige frame herhaaldelijk kunt horen. Dit is een goede hulp bij het proberen een precies punt in een track te cueën, zoals een downbeat.
14. LOOP IN – Stelt een nieuw cue-punt in of het beginpunt van een loop (een "Loop In"-punt) tijdens het afspelen.
15. LOOP UIT – Stelt het eindpunt van een loop in (een "Loop Out"-punt) en begint de loop af te spelen. Tijdens het afspelen van een loop drukt u op LOOP UIT om deze uit de loop te verwijderen en het normale afspelen te hervatten.
16. RELOOP – Speelt de track onmiddellijk af vanaf het begin van een loop (en reactiveert de loop).
17. PROGRAMMA – Met deze knop kunt u een programma maken – een reeks tracks die continu moeten worden afgespeeld:
    •
      Voordat u een van de onderstaande programmafuncties uitvoert, pauzeert u het afspelen door op AFSPELEN / PAUZE te drukken.
    • Een programma maken:
      1. Druk op PROGRAMMA. "P–##" knippert op het LCD-scherm ("##" geeft aan welk nummer die track in het programma inneemt – "P–01", "P–02", enz.)
      2. Draai aan de TRACK KNOB om een track te selecteren en druk vervolgens op de TRACK KNOB om deze in het programma in te voeren. Herhaal dit proces om meer nummers aan het programma toe te voegen.
      3. Als u klaar bent, drukt u op AFSPELEN om het programma af te spelen of drukt u op PROGRAMMA om af te sluiten en terug te keren naar de normale afspeelmodus. (Wanneer een programma is opgeslagen, wordt "PG" weergegeven op het LCD-scherm.)
    • Het programma afspelen:
      1. Met een opgeslagen programma drukt u op PROGRAMMA. "P–##" knippert op het LCD-scherm. Het totale aantal tracks in het programma wordt links van het LCD-scherm weergegeven (als "P##").
      2. Druk op AFSPELEN om de eerste track van het programma af te spelen. Tijdens het afspelen van een programma knippert "PG" op het LCD-scherm.
    • Om een programma te verlaten (zonder het te verwijderen), als u een track in het programma afspeelt, pauzeert u deze en houdt u PROGRAMMA ingedrukt.
    • Tracks toevoegen aan uw opgeslagen programma:
      1. Als u uw programma afspeelde (als "PG" knippert), houdt u PROGRAMMA ingedrukt. U keert terug naar de eerste track van dat programma. Als u uw programma niet afspeelde (als "PG" continu brandt), gaat u naar de volgende stap.
      2. Druk op PROGRAMMA. De volgende beschikbare sleuf van het programma knippert op het LCD-scherm (als "P–##"). Het totale aantal tracks in het programma wordt links van het LCD-scherm weergegeven (als "P##").
      3. Draai aan de TRACK KNOB om een track te selecteren en druk vervolgens op de TRACK KNOB om deze in het programma in te voeren. Herhaal dit proces om meer nummers aan het programma toe te voegen.
      4. Als u klaar bent, drukt u op AFSPELEN om het programma af te spelen of drukt u op PROGRAMMA om af te sluiten en terug te keren naar de normale afspeelmodus. (Wanneer een programma is opgeslagen, wordt "PG" weergegeven op het LCD-scherm.)
    • Een programma verwijderen:
      1. Druk op PROGRAMMA. "P–##" knippert op het LCD-scherm.
      2. Houd PROGRAMMA ingedrukt. "PG" verdwijnt van het LCD-scherm en u keert terug naar de eerste afspeelbare track op uw cd/apparaat.
18. ENKEL – Druk op deze knop om te schakelen tussen Enkel Afspelen (het afspelen stopt aan het einde van elke track) of Continu Afspelen (tracks worden na elkaar afgespeeld zonder onderbreking).
    Houd deze knop ingedrukt en draai aan de TRACK KNOB om de instellingen voor starten op afstand aan te passen (zolang de REMOTE START CONNECTOR van de CDN77USB is aangesloten op de juiste ingang van een mixer die compatibel is met starten op afstand):
    • CUE/PLAY: Wanneer de crossfader van de mixer naar de speler wordt verplaatst, wordt de geladen track afgespeeld vanaf het laatste cue-punt. Wanneer de crossfader van de mixer van de speler wordt weg verplaatst, keert de track terug naar het cue-punt en blijft gepauzeerd.
    • TACT: Wanneer u een kortstondige schakelaar/pedaal aansluit op de REMOTE START CONNECTOR van de CDN77USB, kunt u het afspelen starten of pauzeren door er eenmaal op te drukken.
    • LOCK: Wanneer u een kortstondige schakelaar/pedaal aansluit op de REMOTE START CONNECTOR van de CDN77USB, kunt u het afspelen pauzeren door de schakelaar ingedrukt te houden en het afspelen hervatten door deze los te laten.
19. TIJD – Schakelt de tijdweergave tussen verstreken afspeeltijd, resterende tijd op de track en totale resterende tijd op een hele cd. Houd deze knop ingedrukt en draai aan de TRACK KNOB om door de ID3-tags van een geselecteerd bestand met beschikbare ID3-informatie te bladeren. U kunt ervoor kiezen om de titel, het album, de artiest of geen ID3-tags weer te geven.
20. TOONHOOGTE – Past het bereik van de PITCH FADER aan (±4%, 8%, 16% en 100%) of deactiveert het. (Wanneer alle drie de LED's branden, is het bereik van de PITCH FADER ±100%.) Het huidige bereik wordt aangegeven door het LCD-scherm en de LED's.
21. PITCH FADER – Het verplaatsen van de PITCH FADER past de algehele toonhoogte van de muziek aan wanneer een of alle PITCH LED's branden. De toonhoogte wordt niet gewijzigd als de PITCH LED's uit zijn.
22. PITCH BEND -/+ – U kunt deze twee pitch bend-knoppen gebruiken om de toonhoogte en het tempo van de muziek tijdelijk aan te passen tot -/+ 16% van de huidige toonhoogte-instelling.
23. MASTER TEMPO – Schakelt de Master Tempo-functie in, die de muzikale toonsoort van de track vergrendelt op de originele toonsoort (alsof deze wordt afgespeeld met 0% toonhoogte-aanpassing). U kunt vervolgens het tempo van de track aanpassen zonder de toonsoort of toonhoogte te beïnvloeden.
24. TAP – Tik op deze knop op de beat van de muziek om handmatig een BPM in te voeren. Om CDN77USB te vragen een BPM automatisch te detecteren, houdt u deze knop 2 seconden ingedrukt.
25. LCD – Geeft alle functies aan, zoals ze zich voordoen.

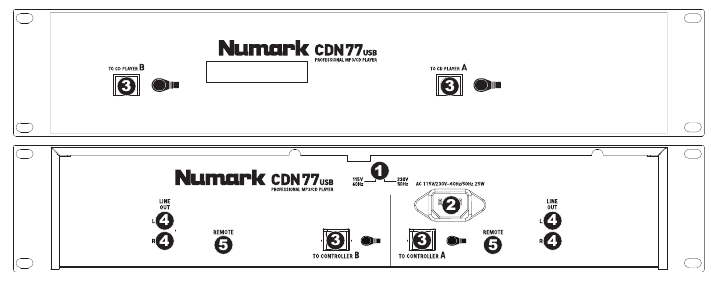

FUNCTIES ACHTERPANEEL

1. VOLTAGE SELECTOR -- Zet deze schakelaar op de juiste spanning voor uw locatie.
2. POWER PLUG CONNECTOR – Steek hier uw meegeleverde stroomkabel in.
3. CONTOLLER CABLE CONNECTOR – Gebruik de meegeleverde controllerkabels om de cd-speler (onder) aan te sluiten op de controllerunit (boven).
4. RCA AUDIO CONNECTORS – Sluit uw cd-speler vanaf deze lijnsignaaluitgangen aan op uw mixer.
5. REMOTE START CONNECTOR – Om de fader start-functies van de CDN77USB te gebruiken, sluit u deze jacks aan op een fader start-compatibele mixer met behulp van een standaard fader start-kabel (niet inbegrepen). Elke keer dat u de crossfader op de mixer naar een deck beweegt, begint dat deck automatisch te spelen. Wanneer u de fader van dat deck wegbeweegt, stopt het deck met spelen.

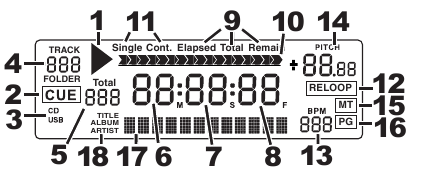

LCD-FUNCTIES

1. PLAY – Dit wordt weergegeven wanneer het apparaat afspeelt.
2. CUE – Brandt continu wanneer het apparaat is gepauzeerd op een cuepunt.
3. CD / USB – Geeft aan of u tracks afspeelt van een geladen cd of een aangesloten USB-apparaat.
4. TRACK / FOLDER NUMBER – Toont het huidige track- of mapnummer. Bij het bekijken of afspelen van een programma staat er een "P" voor het nummer ("P01", "P02", enz.), wat het nummer van die track in het programma aangeeft.
5. TOTAL TRACK – Geeft het totale aantal tracks weer dat beschikbaar is op de cd of het USB-apparaat. (In de mapweergave wordt het totale aantal beschikbare mappen op het USB-apparaat weergegeven.)
6. MINUTES – Toont de verstreken of resterende minuten, afhankelijk van de modusinstelling.
7. SECONDS – Toont de verstreken of resterende seconden, afhankelijk van de modusinstelling.
8. FRAMES – De cd-speler verdeelt een seconde in 75 frames voor nauwkeurig cueën. Dit toont de verstreken of resterende frames, afhankelijk van de modusinstelling.
9. TIME MODE – Geeft aan of de tijd die op het LCD-scherm wordt weergegeven, de verstreken tijd voor de track, de resterende tijd voor de track of de totale resterende tijd voor de hele cd is.
10. TIME BAR – Toont de resterende of verstreken tijd, afhankelijk van de instelling van de knop TIME (TIJD).
11. PLAY MODE – Wordt weergegeven wanneer het apparaat is ingesteld op Single Mode (enkele modus) (het deck stopt aan het einde van elk nummer) of Continuous Play Mode (continue afspeelmodus) (de hele disc wordt zonder onderbreking afgespeeld). Deze functie wordt bediend met de knop SINGLE (ENKEL).
12. RELOOP – Geeft aan wanneer een loop is geprogrammeerd.
13. BPM – Geeft het tempo in BPM (beats per minute) van de huidige track weer. Wanneer "AUTO BPM" wordt weergegeven, is het een tempo dat automatisch is gedetecteerd.
14. PITCH – Toont de procentuele verandering in toonhoogte.
15. MT (MASTER TEMPO) – Geeft aan dat de knop MASTER TEMPO is ingeschakeld.
16. PG (PROGRAM) – Geeft aan dat een programma wordt afgespeeld.
17. TEXT DISPLAY – Toont de mapnaam of bestandsnaam bij het navigeren door MP3's.
18. iD3 TAG – Geeft weer welk type iD3-tag wordt weergegeven in de TEXT DISPLAY (TEKSTWEERGAVE).
