Numark Axis 4 - Handleiding cd-speler voor tafelmodel

INHOUD VAN DE VERPAKKING

• CD-SPELER
• VOEDINGSKABEL
• AUDIOKABEL
• FADER START-KABEL

SNELLE INSTALLATIE CD-SPELER

1. Zorg ervoor dat alle items die op de voorkant van deze handleiding staan vermeld, in de verpakking zitten.
2. LEES DE INSTRUCTIEBROCHURE OVER VEILIGHEID VOOR GEBRUIK VAN HET PRODUCT.

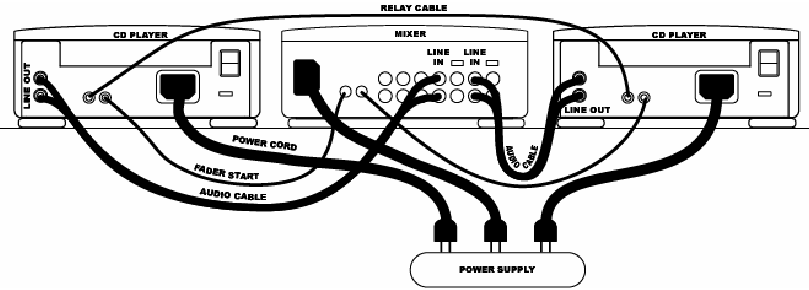

3. Bestudeer dit installatiediagram.
4. Plaats de mixer op een geschikte positie voor gebruik.
5. Zorg ervoor dat alle apparaten zijn uitgeschakeld en dat alle faders en versterkingsknoppen op "nul" staan
6. Sluit alle stereo-ingangsbronnen aan zoals aangegeven in het diagram, uw microfoon en hoofdtelefoon
7. Sluit de stereo-uitgangen aan op eindversterker(s), tapedecks en/of andere audiobronnen.
8. Steek alle apparaten in het stopcontact.
9. Schakel alles in de volgende volgorde in.
   • audio-ingangsbronnen (d.w.z. draaitafels of cd-spelers)
   • mixer
   • als laatste, alle versterkers of uitvoerapparaten
10. Schakel bij het uitschakelen deze handeling altijd in omgekeerde volgorde uit door,
    • versterkers uitschakelen
    • mixer
    • als laatste, alle invoerapparaten
11. Ga naar http://www.numark.com voor productregistratie.

Meer informatie over dit product is mogelijk te vinden op http://www.numark.com

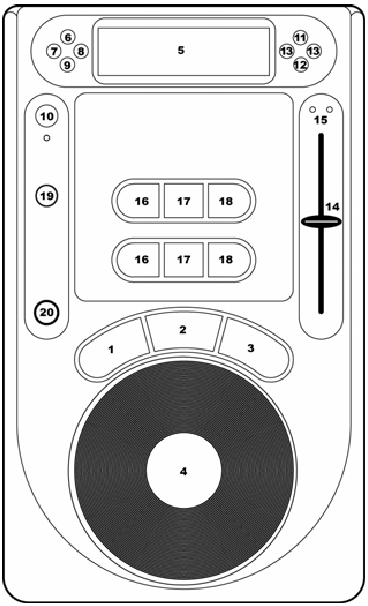

FUNCTIES

1. PLAY/STUTTER - Start de muziek vanaf het eerste cuepunt.
2. PAUSE - Pauzeert de muziek.
3. CUE - Keert terug en pauzeert de muziek op het laatst ingestelde cuepunt. Het cuepunt is waar de muziek begint wanneer op afspelen wordt gedrukt. Het cuepunt is het begin van een track of kan worden ingesteld wanneer het afspelen wordt gestart nadat de muziek is gepauzeerd. Als de muziek bijvoorbeeld is gepauzeerd en vervolgens op Afspelen wordt gedrukt, wordt een nieuw cuepunt ingesteld. U kunt het cuepunt eenvoudig bewerken door tijdens het pauzeren aan het wiel te draaien. Terwijl u aan het wiel draait, is de muziek te horen. Door het wiel te stoppen en op afspelen te drukken, wordt een nieuw punt ingesteld. Als u afwisselend op de knop PLAY en de knop CUE drukt, kan de cd een willekeurig aantal keren vanaf dezelfde positie worden afgespeeld.
   Opmerking: Als u twee keer op cue drukt, wordt de muziek tijdelijk vanaf dit punt afgespeeld totdat de knop wordt losgelaten.
4. JOG WHEEL -
   Cue-functie: Zoals uitgelegd onder "CUE", klinkt er muziek wanneer de muziek is gepauzeerd en u aan het wiel draait. Door op afspelen te drukken, wordt een nieuw cuepunt ingesteld.
   Zoekfunctie: Zoals uitgelegd onder "ZOEKKNOP", wanneer zoeken is ingedrukt en u aan het wiel draait, scant de muziek snel de muziek om een cuepunt te vinden.
   Pitchbendfunctie: hiermee kan de gebruiker tijdelijk de snelheid van de muziek wijzigen om beats uit te lijnen. Wanneer de beats van de muziek van de CD die u wilt matchen snel zijn in vergelijking met het tempo van de andere muziek, draait u het jogwiel tegen de klok in (naar links). Wanneer de CD achterloopt, draait u het jogwiel met de klok mee (naar rechts). De toonhoogte verandert tijdelijk terwijl het jogwiel wordt gedraaid. Hoe sneller u aan het wiel draait, hoe meer de toonhoogte verandert.
   Als u het wiel loslaat, keert u terug naar de oorspronkelijke toonhoogte.
5. LCD DISPLAY - Geeft alle functies aan, zoals ze voorkomen, met de CD.
6. OPEN/CLOSE - Door hierop te drukken, wordt de schijflade op het transport geopend of gesloten.
7. SGL - Om de afspeelmodus in te stellen op enkel of continu afspelen.
8. TIME - Regelt de weergave-indicatie van de tijdmodus.
9. PROGRAM - Druk op deze knop en het apparaat stopt en het programma-indicatielampje gaat branden. Selecteer elke te programmeren track en druk op de knop PROGRAM tussen de selecties. U kunt maximaal 30 tracks programmeren. Druk op PLAY om het programma te starten. Om het programma te verlaten en te wissen, houdt u de programmaknop langer dan 2 seconden ingedrukt terwijl het apparaat is gestopt, opent u de schijflade of schakelt u de stroom uit.
10. TRACK SELECT/SEARCH -
    1. Rotatie – selecteert tracks
    2. Indrukken tijdens het draaien – selecteert tracks +10
    3. Eén keer indrukken - Zet het wiel in de zoekmodus.
11. PITCH - activeert de pitch-schuifregelaar en past de mate van controle aan die de pitch-schuifregelaar heeft op de algehele snelheid van de muziek. Als u op de pitch tikt, schakelt de schuifregelaar tussen pitchbereiken van 8% en 16%. Als u de pitch 3 seconden ingedrukt houdt, wordt de pitchregeling gedeactiveerd.
12. BPM - Schakelt de modus van het display om tussen het weergeven van de BPM en de procentuele verandering in toonhoogte.
13. -,+ - Werkt als pitchbend en regelt de toonsoort- en pitchfuncties.
14. PITCH SLIDER - Regelt de algehele snelheid van de muziek.
15. PITCH RANGE LED - Geeft het huidige pitchbereik van de pitch-schuifregelaar aan
16. LOOP IN - Wordt gebruikt om stutter- en loop-in-punten in te stellen.
17. LOOP OUT - Wordt gebruikt om loop-out-punten in te stellen en de loop vrij te geven.
18. RELOOP/STUTTER - Wordt gebruikt voor herhaaldelijk afspelen (stutter) vanaf het loop-in-punt, het herhalen van een eerder ingestelde en hotstart.
19. RELAY - Wordt gebruikt voor het instellen van een alternerende afspeelstart tussen aangesloten eenheden.
20. TAP - Tik op deze knop op de beat van de muziek om de huidige Beats Per Minute (BPM) te bepalen.
21. CD-verlichtingslampje (voorkant van het apparaat) – verlicht de CD-lade en CD wanneer deze geopend is.
22. CD-lade (voorkant van het apparaat) – Plaats hier de CD's die u wilt afspelen. Dit apparaat is ontworpen om in de handel verkrijgbare CD's en correct gebrande en gefinaliseerde CDR's af te spelen. Vanwege verschillen in de specificaties van bepaalde CD-branders en CD's, is het mogelijk dat sommige zelfgemaakte CD's niet correct worden afgespeeld.

23. Power Switch - Schakel de machine in en uit met deze knop. Het apparaat moet altijd eerst met deze knop worden uitgeschakeld voordat de externe stroom wordt verwijderd.
    Over het algemeen wordt aanbevolen om de CD-speler vóór de versterkers in te schakelen en na de versterkers uit te schakelen om te voorkomen dat er een audiopiek door uw apparatuur wordt gestuurd.
24. IEC Power Plug Connector - Sluit hier uw meegeleverde stroomkabel aan.
25. Voltage Selector - Zet deze schakelaar op de spanning voor uw locatie.
26. RCA Audio Connectors - Sluit uw CD-speler aan op uw mixer vanaf deze lijnniveau-uitgang.
27. Digital Output - Het formaat is type 2, vorm 1, ook bekend als S/PDIF (Sony/Phillips Digital Interface Format). Om de digitale uitgang te gebruiken, mag u geen variabele pitch-schuifregelaar en de pitchbend-knoppen gebruiken. Als u de pitch aanpast, is het mogelijk dat andere apparaten de digitale uitgang niet correct lezen omdat de samplingfrequentie verandert
28. Relay Connector - Als u de relaisfunctie wilt gebruiken, sluit u uw 3,5 mm stereobesturingskabels hierop aan en vervolgens op uw andere apparaat. De kabel moet een stereostekker zijn om de units correct te laten werken
29. Remote Start Connector – Gebruik deze connector om aan te sluiten op uw fader start-compatibele mixer of afstandsschakelaar. Deze functie is altijd actief. Om deze connector te gebruiken voor fader start, sluit u de meegeleverde fader start-kabel aan op een fader start-compatibele mixer. Elke keer dat u de crossfader op de mixer verplaatst naar de kant waarop de unit zich bevindt, begint deze automatisch te spelen. Wanneer u de fader van die kant wegbeweegt, stopt de unit. Als u de fader terug naar de kant van de unit beweegt, begint het afspelen opnieuw.
