Klipsch AWR-650-SM, AWR650SMGR - Luidsprekerhandleiding
Klipsch All-Weather Rock-luidsprekers

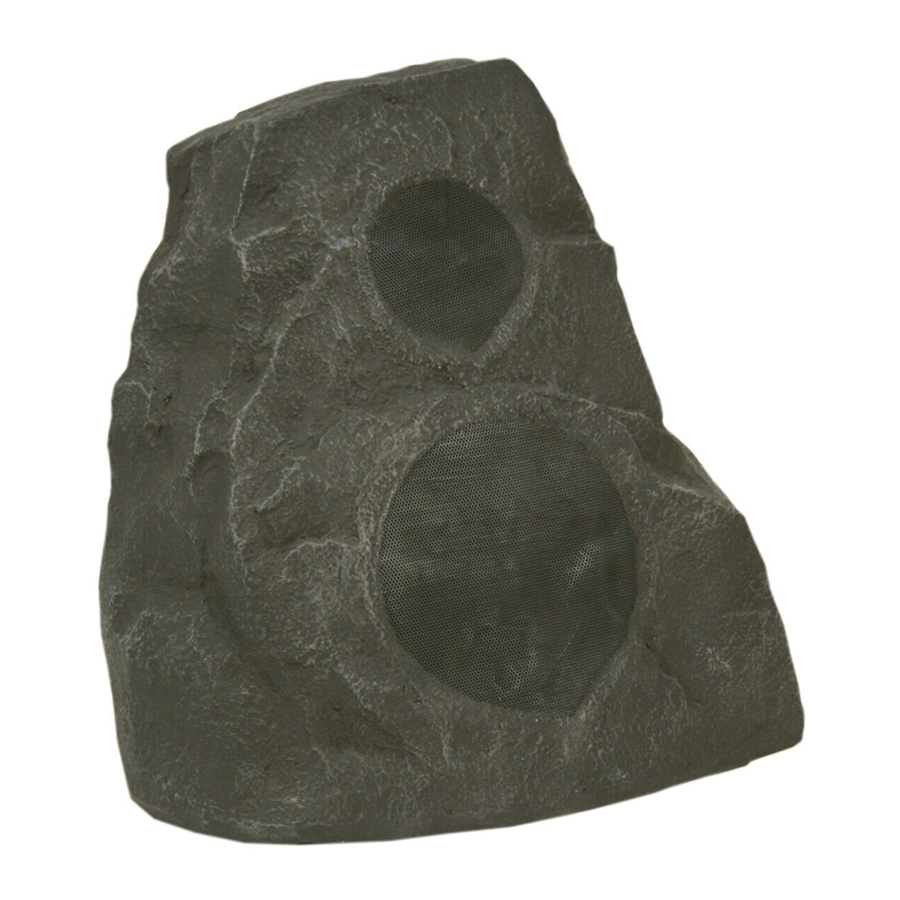

De Klipsch All-Weather Rock-luidspreker (AWR-650-SM) is een tweekanaals ontwerp met een enkele hoogwaardige basdriver voor de lage frequenties en een paar polymeer dome-tweeters voor een brede, gelijkmatige dekking.
De AWR-650-SM kan worden geconfigureerd als een enkele tweekanaals luidspreker of in paren worden gebruikt als een enkelkanaals luidspreker. De AWR-650-SM is vervaardigd uit duurzame, weerbestendige materialen, zoals een glasvezelbehuizing en gepoedercoate aluminium roosters, een polymeer wooferconus en polymeer dome-tweeters. Dit zorgt ervoor dat de luidspreker er jarenlang goed uitziet en klinkt, ongeacht extreme omgevingsomstandigheden.
Zorg ervoor dat u de garantiekaart invult die bij deze handleiding is inbegrepen of online op www.klipsch.com, zodat we u beter van dienst kunnen zijn.
Plaatsing
De Klipsch All-Weather Rock-luidspreker is perfect voor gazons, tuinen, patio's, terrassen of elke andere plaats waar blootstelling aan de elementen het gebruik van conventionele luidsprekers ongeschikt maakt. Vanwege het esthetische ontwerp en de naar boven gerichte oriëntatie is dit model ontworpen voor plaatsing op lage of grondniveau.
Om de beste prestaties te bereiken met een paar AWR-650-SM's, plaatst u ze aan dezelfde kant van uw beoogde luistergebied en plaatst u ze 2,4 tot 6 meter uit elkaar. Voor een stereobeeld van hogere kwaliteit kan een zekere mate van toe-in, richting het primaire luistergebied, vereist zijn om het gewenste effect te bereiken.
Als een enkele AWR-650-SM is aangesloten in een tweekanaalsconfiguratie, is het het beste om de luidspreker in het midden aan de voorkeurszijde te plaatsen voor een gelijkmatige dekking. Er zal wat extra bas ontstaan als je de luidsprekers in een hoek of in de buurt van een muur plaatst.
Aansluitingen
Een correcte aansluiting van uw luidsprekers op uw versterker is van vitaal belang voor het verkrijgen van een goede geluidskwaliteit. Volg deze aanwijzingen zorgvuldig.

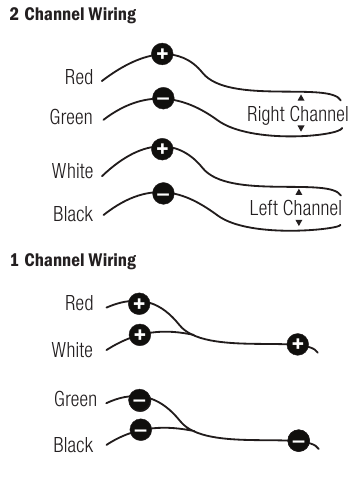

De AWR-650-SM is voorzien van een 4-aderige kabel om 1 of 2 kanalen aan te kunnen sluiten. De ene ingang gebruikt ROOD voor positief en GROEN voor negatief, de andere gebruikt WIT voor positief en ZWART voor negatief. Bij het aansluiten van slechts 1 kanaal op de AWR-650-SM moeten de RODE en WITTE draden samen worden aangesloten voor positief en ZWART en GROEN samen voor negatief. Plus en min op de luidspreker moeten respectievelijk worden aangesloten op de plus en min van uw receiver/versterker voor de juiste fasering.
Elk kanaal op de AWR-650-SM heeft een impedantie van 8 ohm. Wanneer de ingangen worden samengevoegd voor een 1-kanaals aansluiting zoals eerder beschreven en hieronder weergegeven, wordt de AWR-650-SM een 4 ohm luidspreker. Zorg ervoor dat uw receiver/versterker een 4 ohm aankan (wat de meeste wel kunnen).
Draad splitsen
Tenzij de AWR-650-SM rechtstreeks op een versterker/receiver wordt aangesloten met behulp van de 5' snoer, is draadsplitsing op een afzonderlijke set hoogwaardige, vochtbestendige luidsprekerkabel vereist. Volg de volgende stappen om de AWR-650-SM aan te sluiten op een versterker/receiver als een enkelkanaals luidspreker.
- Verwijder 5 tot 7,5 cm van de buitenmantel van de AWR-650-SM 5' luidsprekerkabel van de afzonderlijke geïsoleerde geleiders.
- Strip 1,25 cm van elk van de 4 afzonderlijke geleiders.
- Draai de gestripte uiteinden van de AWR-650-SM ZWARTE (negatieve) draad EN de AWR-650-SM GROENE (negatieve) draad EN het gestripte uiteinde van de luidsprekerkabel die is aangesloten op de negatieve uitgang van het gewenste kanaal van de versterker/receiver aan elkaar.
- Sluit de combinatie van de drie draden af met een met siliconen gevulde draadmoer. Het materiaal in de draadmoer beschermt de gestripte uiteinden van de draad tegen vocht. Als extra bescherming gewenst is, kan extra siliconen (apart verkrijgbaar) aan de onderkant van de draadmoer worden toegevoegd om de verbinding verder af te dichten.
- Herhaal stap 3 en 4 voor de positieve aansluiting van hetzelfde kanaal met behulp van de AWR-650-SM RODE (positieve) draad EN de AWR-650-SM WITTE (positieve) draad en luidsprekerkabel die is aangesloten op de positieve uitgang van de versterker/receiver.
Om de AWR-650-SM aan te sluiten als een tweekanaals stereoluidspreker zijn twee extra draadmoeren vereist (apart verkrijgbaar). Maak 4 afzonderlijke splitsingen, verwijzend naar het bovenstaande diagram, en controleer altijd dubbel of de positieve draden van de AWR-650-SM zijn aangesloten op de positieve uitgangen van de versterker/receiver en de negatieve draden van de AWR-650-SM zijn aangesloten op de negatieve uitgangen van de versterker/receiver.
Als kanaal 1 en 2 uit fase zijn aangesloten, zal de woofer weinig tot geen geluid maken. Dit kan de woofer beschadigen als deze op deze manier is aangesloten.
Voordat u een deel van de voltooide luidsprekerconstructie begraaft, dient u bij uw plaatselijke nutsbedrijf(en) de locatie van gasleidingen of ondergrondse kabels te controleren.
Voordat u een luidsprekerkabel door muren, onder patio's of loopbruggen, enz. leidt, dient u de plaatselijke bouwvoorschriften te controleren. Als u zich niet prettig voelt bij een deel van de installatie, huur dan een gekwalificeerde installateur in om deze functies uit te voeren.
Luidspreker beveiligen
De AWR-650-SM is voorzien van een veiligheidsoogje aan de onderkant van de luidspreker. Dit permanente oogje kan worden gebruikt om een veiligheidskabel of kleine ketting te bevestigen voor extra veiligheid.
Lus de veiligheidskabel of ketting eenvoudigweg door het oogje onder de luidsprekerbehuizing en bevestig het andere uiteinde aan een vast object.
Onderhoud en verzorging
Uw AWR-650-SM is ontworpen om de elementen te weerstaan en het hele jaar door buiten te worden geplaatst. Als reiniging gewenst is, gebruik dan gewoon een vochtige doek om het buitenoppervlak van de luidspreker af te vegen. Het gebruik van chemische reinigingsmiddelen wordt niet aanbevolen. Vermijd het sproeien van water uit een slang of sprinkler, omdat dit de luidsprekercomponenten kan beschadigen, vooral de hoogwaardige tweeters. Dek de AWR-650-SM af bij het aanbrengen van gazonmest en chemicaliën.
Er bevinden zich geen door de gebruiker te onderhouden onderdelen binnenin. Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel.
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Klipsch AWR-650-SM, AWR650SMGR - Luidsprekerhandleiding
