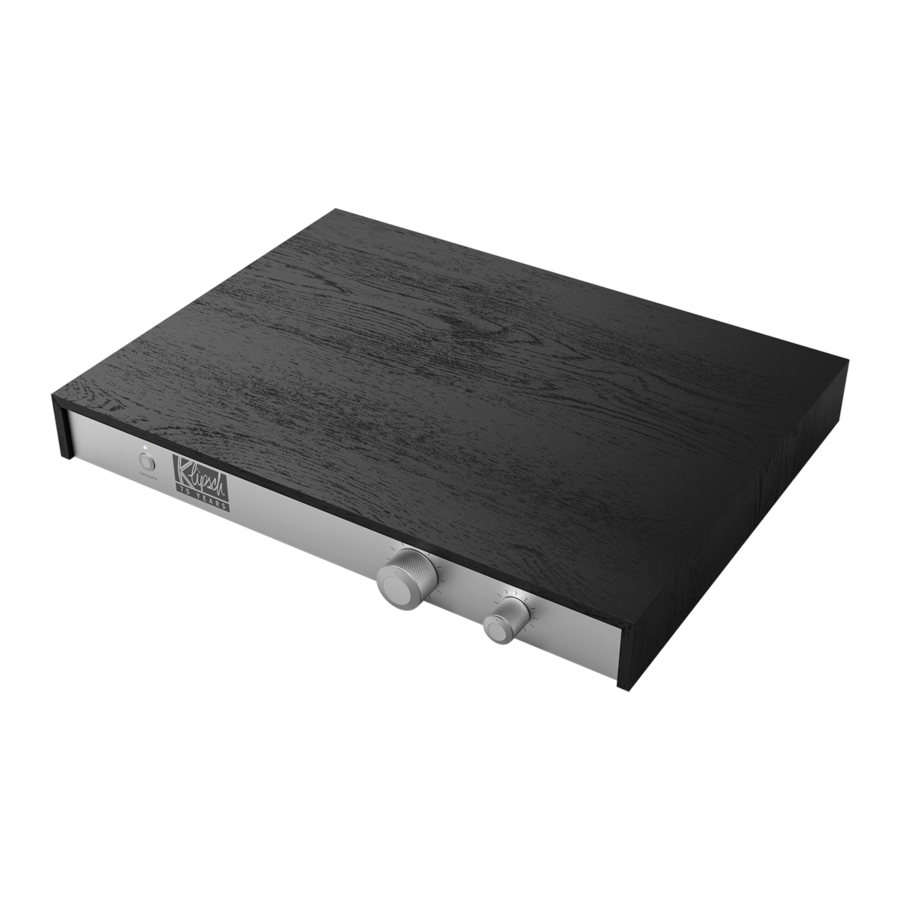

Klipsch HERITAGE, Handleiding Actieve Crossover

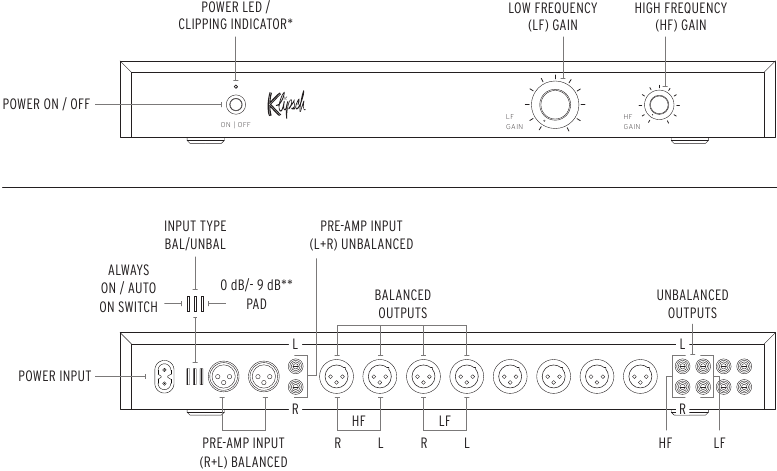

ACTIEVE CROSSOVER

*De aan/uit-led knippert geel wanneer er clipping/oversturing optreedt.

**Als u een ongebalanceerde (RCA)-aansluiting gebruikt en uw voorversterkersignaal consistente clipping veroorzaakt, zet dan de pad-schakelaar op -9 dB om dit te compenseren.

KLEURCODES AAN/UIT-LED

Let op: de crossover blijft slechts ongeveer 15-25 seconden in de stand-bymodus. Na deze periode wordt het apparaat uitgeschakeld.

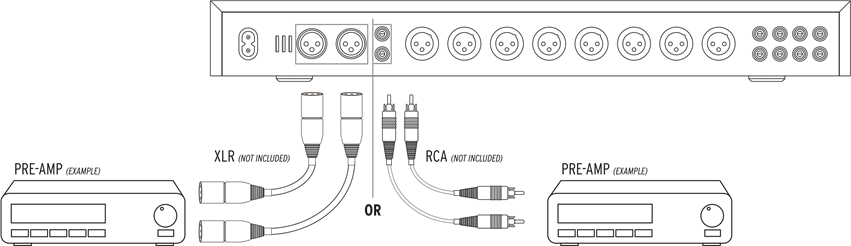

ACTIEVE CROSSOVER (INGANG)

Als u een XLR-aansluiting gebruikt, zet dan de "INPUT TYPE" (INGANGSTYPE)-schakelaar op "BAL"

Als u een RCA-aansluiting gebruikt, zet dan de "INPUT TYPE" (INGANGSTYPE)-schakelaar op "UNBAL"

*Als u een ongebalanceerde (RCA)-aansluiting gebruikt en uw voorversterkersignaal consistente clipping veroorzaakt, zet dan de pad-schakelaar op -9 dB om dit te compenseren.

Let op: de EQ/DSP op de crossover is actief, ongeacht of u gebalanceerde of ongebalanceerde aansluitingen gebruikt.

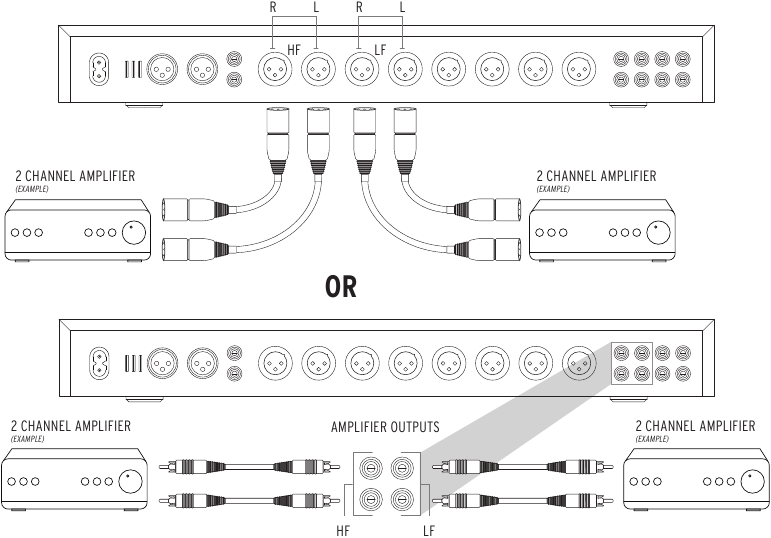

ACTIEVE CROSSOVER (UITGANG)

Als uw installatie het vereist, kunt u ook RCA/XLR-aansluitingen combineren. U kunt bijvoorbeeld XLR-aansluitingen gebruiken voor de HF en RCA-aansluitingen voor de LF, of omgekeerd.

DEZE LUIDSPREKER KAN ALLEEN WORDEN AANGESLOTEN VIA EEN BI-AMP-INSTALLATIE. DAAROM HEBT U EEN VERSTERKER NODIG MET MINSTENS 4 KANALEN VERMOGEN, OF 2 AFZONDERLIJKE VERSTERKERS MET MINSTENS 2 KANALEN OP ELK.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

1. LEES deze instructies.
2. BEWAAR deze instructies.
3. NEEM alle waarschuwingen in acht.
4. VOLG alle instructies op.
5. Gebruik dit apparaat NIET in de buurt van water.
6. REINIG UITSLUITEND met een droge doek.
7. Blokkeer GEEN ventilatieopeningen. Installeer het apparaat in overeenstemming met de instructies van de fabrikant.
8. Installeer het apparaat NIET in de buurt van warmtebronnen, zoals radiatoren, verwarmingsroosters, kachels of andere apparaten (inclusief versterkers) die warmte produceren.
9. GEBRUIK UITSLUITEND hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
10.
    GEBRUIK het apparaat uitsluitend met een kar, standaard, driepoot, beugel of tafel die door de fabrikant is gespecificeerd of die bij het apparaat wordt verkocht. Wees voorzichtig bij het verplaatsen van de combinatie van kar en apparaat om letsel door omvallen te voorkomen.
11. Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals een beschadigd netsnoer of een beschadigde stekker, als er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, als het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.

Dit symbool geeft aan dat er belangrijke bedienings- en onderhoudsinstructies in de documentatie bij dit apparaat staan.

Stel dit apparaat niet bloot aan regen of vocht om het risico op brand of elektrische schokken te verminderen.

Geen door de gebruiker te onderhouden onderdelen binnenin. Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel.

INSPECTIE

We willen dat uw nieuwe luidsprekersysteem er net zo goed uitziet als toen het de fabriek verliet! Controleer het systeem daarom onmiddellijk op eventuele transportschade. Pak uw nieuwe luidsprekersysteem voorzichtig uit en controleer of de onderdelen overeenkomen met de paklijst. In extreme gevallen kunnen artikelen tijdens het transport beschadigd zijn geraakt. Als er schade wordt geconstateerd, meld dit dan aan de bezorgdienst en de dealer waar het systeem is gekocht. Vraag om een inspectie en volg hun instructies voor de beoordeling. Zorg ervoor dat u de originele verzenddoos van het product bewaart.

OVER UW KLIPSCH-AANKOOP

Na het lezen van deze handleiding en het aansluiten van uw systeem, zult u het resultaat horen van meer dan 70 jaar strenge engineering en toonaangevend onderzoek en ontwikkeling. Zoals alle Klipsch-producten, zijn uw luidsprekers voorzien van Klipsch hoorngeladen technologie — het leidende ontwerp voor de eerste Klipschorn® die in 1946 werd ontwikkeld en voor elk Klipsch-product dat volgde. Dankzij de hoornlading kunnen uw luidsprekers een zeer hoge gevoeligheid, een breed dynamisch bereik, een lage vervorming, een gecontroleerde spreiding en een vlakke frequentierespons leveren. Dit vertaalt zich in ongeëvenaard vermogen, detail en dynamiek, de kenmerken van "The Klipsch Sound" (Het Klipsch-geluid). Nogmaals bedankt voor het kiezen van Klipsch en we hopen dat uw luidsprekers uw muziek en films vele jaren tot leven zullen brengen.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Klipsch HERITAGE, Handleiding Actieve Crossover
