Senco SFW09 - Handleiding nietmachine

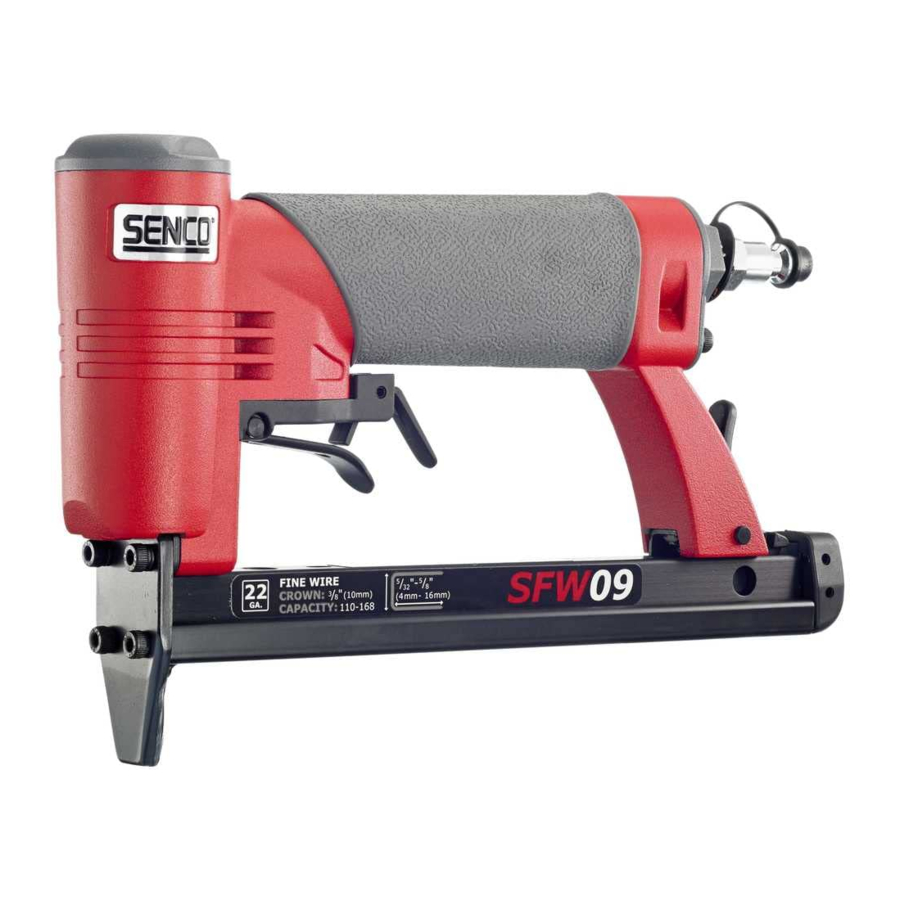

Senco SFW09 nietmachine

GEREEDSCHAP GEBRUIKEN

  • Lees en begrijp de handleiding "VEILIGHEIDSINSTRUCTIES" die bij dit gereedschap is geleverd voordat u het gereedschap gebruikt.
  • Houd het gereedschap van uzelf en anderen af gericht en sluit lucht aan op het gereedschap.
  • Om te laden:
    Duw de vergrendeling in en schuif de rail open.
  • Plaats een strook nietjes in het magazijn. Gebruik alleen originele SENCO-nietjes. Niet laden met de trekker ingedrukt.
  • Duw de rail naar voren totdat deze vastklikt.
  • Gebruik nooit een gereedschap dat lucht lekt of gerepareerd moet worden.
Om bevestigingsmiddelen aan te drijven:
  • Plaats het gereedschap tegen het werk oppervlak en haal de trekker over.
  • Deze gereedschappen hebben geen werkstukcontact nodig. WEES VOORZICHTIG, want deze gereedschappen drijven een bevestigingsmiddel aan wanneer de trekker wordt overgehaald.
  • Mocht er een nietje vast komen te zitten, koppel dan de luchttoevoer los.
  1. Duw de vergrendeling in en
  2. schuif de rail open.
  • Verwijder nietjes.
  • Verwijder het vastgelopen bevestigingsmiddel.

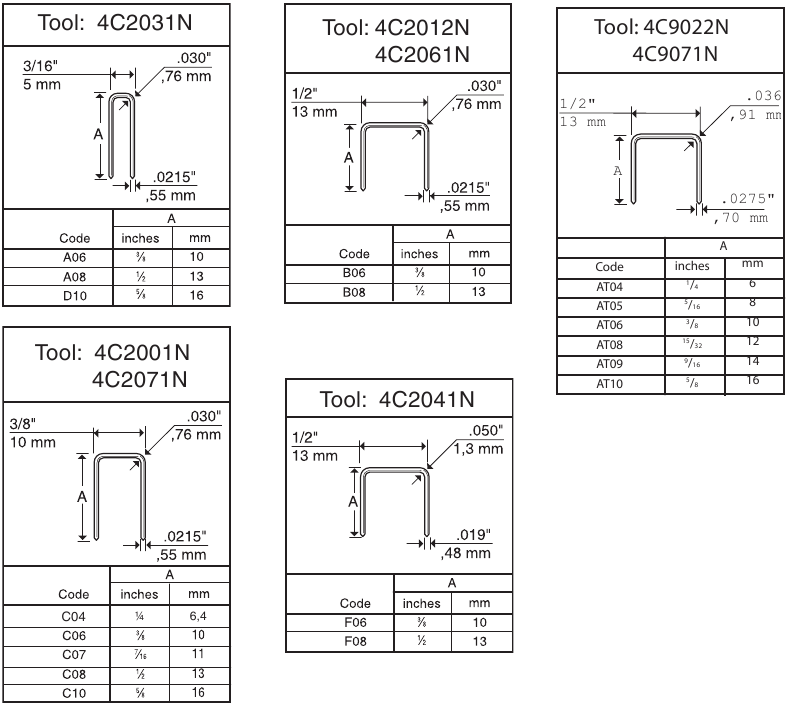

  • Plaats een strook nietjes op de rail. Gebruik alleen originele SENCO-bevestigingsmiddelen (zie onderdelentabel). Niet laden met de trekker ingedrukt.
  • Laat de nietjesdeur los en schuif deze naar voren.

ACCESSOIRES

SENCO biedt een complete lijn accessoires voor uw SENCO-gereedschap, waaronder:

  • Luchtcompressoren
  • Slang
  • Koppelingen
  • Fittingen
  • Veiligheidsbrillen
  • Manometers
  • Smeermiddelen
  • Regelaars
  • Filters

Vraag uw vertegenwoordiger naar #MK336 voor meer informatie of een complete geïllustreerde catalogus van SENCO-accessoires.

ONDERHOUD

  • Lees en begrijp de handleiding "VEILIGHEIDSINSTRUCTIES" die bij dit gereedschap is geleverd voordat u het gereedschap gebruikt.
  • Alle schroeven moeten goed vastzitten. Losse schroeven leiden tot onveilige bediening en het breken van onderdelen.
  • Controleer dagelijks, met het gereedschap losgekoppeld, of de trekker vrij kan bewegen. Gebruik het gereedschap niet als de trekker blijft hangen of vastloopt.
  • Spuit tweemaal per dag SENCO pneumatische olie (5 tot 10 druppels) in de luchtinlaat (afhankelijk van de frequentie van het gebruik van het gereedschap). Andere oliën kunnen O-ringen en andere gereedschapsdelen beschadigen.
  • Veeg het gereedschap dagelijks schoon en controleer het op slijtage. Gebruik alleen niet-ontvlambare reinigingsoplossingen indien nodig – NIET ONDERDOMPELEN.

    Dergelijke oplossingen kunnen O-ringen en andere gereedschapsdelen beschadigen.

PROBLEEMOPLOSSING


Reparaties anders dan die hier worden beschreven, mogen alleen worden uitgevoerd door getraind, gekwalificeerd personeel. Neem contact op met SENCO voor informatie op 1-800-543-4596.

  • Lees en begrijp de handleiding "VEILIGHEIDSINSTRUCTIES" die bij dit gereedschap is geleverd voordat u het gereedschap gebruikt.
SYMPTOOM OPLOSSING
Luchtlek nabij de bovenkant van het gereedschap/Trage werking. Controleer de luchttoevoer/draai de schroeven vast of installeer een reparatieset (YK0775).
Luchtlek nabij de onderkant van het gereedschap/Slechte terugkeer. Reinig het gereedschap/draai de schroeven vast of installeer een reparatieset (YK0775).
Andere problemen. Neem contact op met SENCO.

TECHNISCHE SPECIFICATIES

Minimale tot maximale bedrijfsdruk 50–95 psi 3,5–6,6 bar
Luchtverbruik (60 cycli per minuut) .77 scfm 21,8 liter
Luchtinlaat 1 / 4 inch NPT 1 / 4 inch NPT
Maximale snelheid (cycli per minuut) 15 (Sencomatic) 15 (Sencomatic)
Gewicht 2.1 lbs. 0,95 kg
Nietjescapaciteit 168 168
Gereedschapsgrootte: Hoogte 6 inch 152 mm
Gereedschapsgrootte: Lengte 9 1 / 4 inch 235 mm
Gereedschapsgrootte: Breedte: Hoofdgedeelte 1 5 / 8 inch 41 mm

SPECIFICATIES

Senco Brands, Inc.
4270 Ivy Pointe Blvd.
Cincinnati, OH 45245
1-800-543-4596
www.senco.com
