Senco SLS20XP / SLS25XP - Handleiding middeldraadnietmachines

VERANTWOORDELIJKHEDEN VAN DE WERKGEVER

De werkgever moet de naleving van de veiligheidswaarschuwingen en alle andere instructies die bij dit gereedschap worden geleverd, zoals verzonden door de fabrikant, afdwingen.
Houd deze handleiding beschikbaar voor gebruik door alle personen die zijn toegewezen aan het gebruik van dit gereedschap.
Lees en begrijp al deze instructies zorgvuldig voor persoonlijke veiligheid en een correcte werking van dit gereedschap.

VEILIGHEIDSWAARSCHUWINGEN

• Lees en begrijp de gereedschapslabels en de handleiding. Het niet opvolgen van waarschuwingen kan LEIDEN TOT DE DOOD of ERNSTIG LETSEL.


Bewaar deze instructies

• Gebruik veiligheidsuitrusting. Draag altijd een ANSI Z87.1-veiligheidsbril met permanent bevestigde zijschermen. Stofmasker, antislip veiligheidsschoenen, veiligheidshelm of gehoorbescherming moeten worden gebruikt voor de juiste omstandigheden. Het niet doen kan leiden tot persoonlijk letsel.


Persoonlijke veiligheid

• Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van een elektrisch gereedschap. Gebruik het gereedschap niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.


Explosiegevaar

• Gebruik het gereedschap nooit in een explosieve atmosfeer of in de aanwezigheid van brandbare materialen zoals ontvlambare vloeistoffen, gassen of stof.

• Gebruik nooit zuurstof, kooldioxide of een ander gas in flessen als energiebron voor dit gereedschap; het gereedschap zal exploderen en ernstig letsel veroorzaken.

• Haal altijd uw vinger van de trekker wanneer u geen bevestigingsmiddelen aanbrengt. Draag het gereedschap nooit met uw vinger op of onder de trekker. Het gereedschap zal een bevestigingsmiddel uitwerpen als het werkstukcontact (veiligheidselement) wordt gestoten.

• Ga er altijd van uit dat het gereedschap bevestigingsmiddelen bevat. Geen onbezonnen gedrag. Respecteer het gereedschap als een werkinstrument.

• Houd het gereedschap van uzelf en anderen af gericht en sluit lucht aan op het gereedschap.
• Gereedschap moet worden gebruikt met de laagste druk die nodig is voor de toepassing. Dit vermindert het geluidsniveau, de slijtage van onderdelen en het energieverbruik.

• Breng bevestigingsmiddelen alleen aan in het werkoppervlak; nooit in materialen die te hard zijn om door te dringen.

• Breng geen bevestigingsmiddelen bovenop andere bevestigingsmiddelen aan of met het gereedschap in een te steile hoek; de bevestigingsmiddelen kunnen afketsen en iemand verwonden.

• Bij het gebruik van het gereedschap moet er voorzichtigheid worden betracht vanwege de mogelijkheid van terugslag van het gereedschap nadat een bevestigingsmiddel is aangebracht. Als het werkstukcontact (veiligheidselement) onbedoeld opnieuw contact maakt met het werkoppervlak na een terugslag, zal er een ongewenst bevestigingsmiddel worden aangebracht. Laat het gereedschap daarom volledig van het werkoppervlak terugveren nadat een bevestigingsmiddel is aangebracht om deze situatie te vermijden. Duw het werkstukcontact (veiligheidselement) niet op het werkoppervlak totdat een tweede bevestigingsmiddel gewenst is.

• Breng geen bevestigingsmiddelen dicht bij de rand van het werkoppervlak aan. Het is waarschijnlijk dat het werkstuk splijt en het bevestigingsmiddel vrij kan vliegen of afketsen en iemand kan raken.

• Gebruik nooit een onderdeel van het gereedschap (bijv. de dop of het hoofdgedeelte) als hamer. Het gereedschap kan activeren of beschadigd raken en een onveilige situatie tot gevolg hebben.

• Houd handen en andere lichaamsdelen uit de buurt van het gebied dat in de cirkel wordt weergegeven om mogelijk letsel tijdens het gebruik te voorkomen.

• Het gereedschap kan een bevestigingsmiddel uitwerpen wanneer het is aangesloten op de luchttoevoer; daarom,

  1. alle bevestigingsmiddelen uit het gereedschap verwijderen voordat
  2. u de lucht aansluit.

• Gebruik het gereedschap nooit als het werkstukcontact (veiligheidselement), de trekker of de veren onbruikbaar, ontbrekend of beschadigd zijn. Manipuleer of verwijder het werkstukcontact (veiligheidselement), de trekker of de veren niet.

• Koppel het gereedschap los van de lucht voordat u onderhoud aan het gereedschap uitvoert, een vastgelopen bevestigingsmiddel verwijdert, het werkgebied verlaat, het gereedschap naar een andere locatie verplaatst of het gereedschap aan een andere persoon overhandigt.

• Zorg ervoor dat alle schroeven en doppen te allen tijde stevig zijn aangedraaid. Voer dagelijkse inspecties uit op vrije beweging van de trekker en het werkstukcontact (veiligheidselement). Gebruik het gereedschap nooit als er onderdelen ontbreken of beschadigd zijn.

• Bewaar ongebruikte gereedschappen buiten het bereik van minderjarigen en andere ongetrainde personen. Gereedschap is gevaarlijk in handen van ongetrainde gebruikers.

• Gebruik alleen onderdelen, bevestigingsmiddelen en accessoires die worden aanbevolen of verkocht door SENCO. Wijzig het gereedschap niet zonder toestemming van SENCO.

• Gebruik alleen schone, droge, gereguleerde perslucht met de aanbevolen druk.

• Sluit gereedschap niet aan op een luchtdruk die mogelijk hoger is dan 200 psig of 13,7 bar.


• Luchtcompressoren die worden gebruikt om perslucht aan dit gereedschap te leveren, moeten voldoen aan de vereiste ANSI/ASME B 19.1–1995 (VS), "Safety Standard For Air Compressor Systems" (Veiligheidsnorm voor luchtcompressorsystemen).

• De luchtslang moet een minimale werkdruk hebben van 150 psig (10,3 bar) of 150% van de maximale druk die in het systeem wordt geproduceerd, afhankelijk van wat hoger is.

• Het gereedschap en de luchtslang moeten een slangkoppeling hebben, zodat alle druk van het gereedschap wordt verwijderd wanneer de koppeling wordt losgekoppeld.

• Laad geen bevestigingsmiddelen met de trekker of het werkstukcontact (veiligheidselement) ingedrukt.

• Gebruik nooit een gereedschap dat lucht lekt of moet worden gerepareerd.

• Gebruik het gereedschap niet zonder een gevaarlabel op het gereedschap. Als het label ontbreekt, beschadigd of onleesbaar is, neem dan contact op met uw SENCO-vertegenwoordiger om een nieuw label te verkrijgen.

• Plaats uzelf altijd in een stevige evenwichtige positie wanneer u het gereedschap gebruikt of hanteert.

• Neem voor informatie over het "SENCO Safety First Program" contact op met uw SENCO-vertegenwoordiger.


• Lees het gedeelte "Veiligheidswaarschuwingen" voordat u het gereedschap gebruikt.


Om te laden:

• Trek de aanvoerschoen terug in de "vergrendelde" positie.

• Leg een strook nietjes op de rail. Laad niet met het werkstukcontact (veiligheidselement) of de trekker ingedrukt.

• Druk op de vergrendelknop van de aanvoerschoen en laat deze naar voren schuiven.

• Met een contactactiverings-"Dual-Action"-trekker kunnen nagels op twee manieren worden aangebracht:
  1. De eerste manier:

     1. Druk het werkstukcontact (veiligheidselement) tegen het werkoppervlak.
     2. Haal de trekker over en het bevestigingsmiddel wordt aangebracht.
  2. De tweede manier:

     1. Haal de trekker over.
     2. Druk het werkstukcontactelement tegen het werkoppervlak en breng een bevestigingsmiddel aan. Elke keer dat u het werkstukcontact (veiligheidselement) tegen het werkoppervlak duwt, wordt er een bevestigingsmiddel aangebracht.
     • Deze bedieningsmodus heeft de voorkeur wanneer u een hoge productie en snelle plaatsing van bevestigingsmiddelen wenst.

GEBRUIK VAN HET GEREEDSCHAP

• Met een sequentiële bediening (beperkende) trekker kunnen bevestigingsmiddelen slechts op één manier worden ingebracht:

  1. Druk het werkstukcontact (veiligheidselement) tegen het werkoppervlak.
  2. Haal de trekker over.
• Deze bedieningsmodus is handig wanneer u een nauwkeurige plaatsing van het bevestigingsmiddel vereist.

Lees de "Klanttevredenheid- en veiligheidsherinnering" (CssR) in de gereedschaps- en bevestigingsmiddelendozen voor veiligheidsinformatie met betrekking tot de contactbediening en sequentiële trekkermodi. Onder bepaalde omstandigheden kan de sequentiële trekkermodus de kans op letsel bij u of anderen die met u samenwerken, verminderen.

• Dit gereedschap is uitgerust met een dieptecontrole-werkstukcontact (veiligheidselement). Om de diepte van de niet te regelen, draait u de schroef los en schuift u het onderste werkstukcontact omhoog of omlaag en zet u het vast door de schroef vast te draaien. Zorg ervoor dat het werkstukcontact na de afstelling vrij kan bewegen.


Mocht er een nietje vastlopen:

• Koppel de luchttoevoer los.


1. Trek de aanvoerschoen terug in de "vergrendelde" positie.
2. Verwijder de nietjes.

• Maak de E-Z Clear-vergrendeling los en open de deur.
  Verwijder het vastgelopen bevestigingsmiddel. Sluit de deur en vergrendel deze.


1. Sluit de luchttoevoer aan.
2. Vervang de bevestigingsmiddelen.
3. Druk op de vergrendelingsknop van de aanvoerschoen en laat deze naar voren schuiven.

ONDERHOUD

• Reparaties anders dan die hier worden beschreven, mogen alleen worden uitgevoerd door getraind, gekwalificeerd personeel. Neem contact op met SENCO voor informatie op: 1-800-543-4596.
• Lees het gedeelte "Veiligheidswaarschuwingen" voordat u het gereedschap onderhoudt.
• Alle schroeven moeten goed vast blijven zitten. Losse schroeven leiden tot onveilige bediening en het breken van onderdelen.

• Maak bij een losgekoppeld gereedschap dagelijks een inspectie om een vrije beweging van het werkstukcontact (veiligheidselement) en de trekker te waarborgen. Gebruik het gereedschap niet als het werkstukcontact (veiligheidselement) of de trekker blijft steken of vastloopt.

• Routinematige smering is niet nodig. Niet oliën.

• Veeg het gereedschap dagelijks schoon en inspecteer het op slijtage. Gebruik alleen niet-ontvlambare reinigingsmiddelen indien nodig.

• NIET weken.
•
  Dergelijke oplossingen kunnen O–ringen en andere gereedschapsdelen beschadigen.

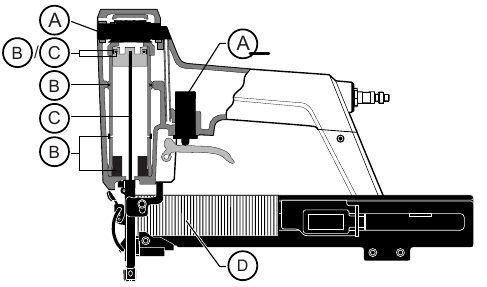

PROBLEEMOPLOSSING

Luchtlek nabij de bovenkant van het gereedschap / Trage werking

Controleer de luchttoevoer / Draai de schroeven vast of installeer reparatieset Ⓐ.

Luchtlek nabij de onderkant van het gereedschap / Slechte terugkeer

Reinig het gereedschap / Draai de schroeven vast of installeer reparatieset Ⓑ.

Andere problemen

Neem contact op met SENCO.

ACCESSOIRES

SENCO biedt een volledig assortiment accessoires voor uw SENCO-gereedschap, waaronder:

• Luchtcompressoren
• Slang
• Koppelingen
• Fittingen
• Veiligheidsbrillen
• Drukmeter
• Smeermiddelen
• Regelaars
• Filters

Voor meer informatie of een complete geïllustreerde catalogus van SENCO-accessoires kunt u uw vertegenwoordiger vragen naar #MK336.

TECHNISCHE SPECIFICATIES

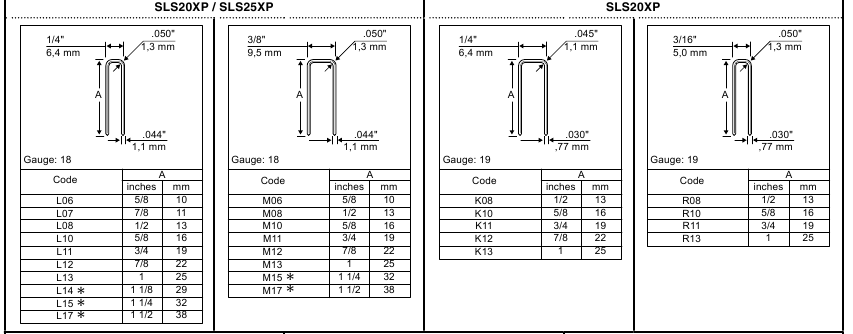

SPECIFICATIES BEVESTIGINGSMIDDELEN

✱ De nietgeleider moet worden verwijderd om nieten langer dan 1" lang in te brengen.

www.senco.com
Waarschuwingen voor een veilig gebruik van dit gereedschap zijn opgenomen in deze handleiding.
