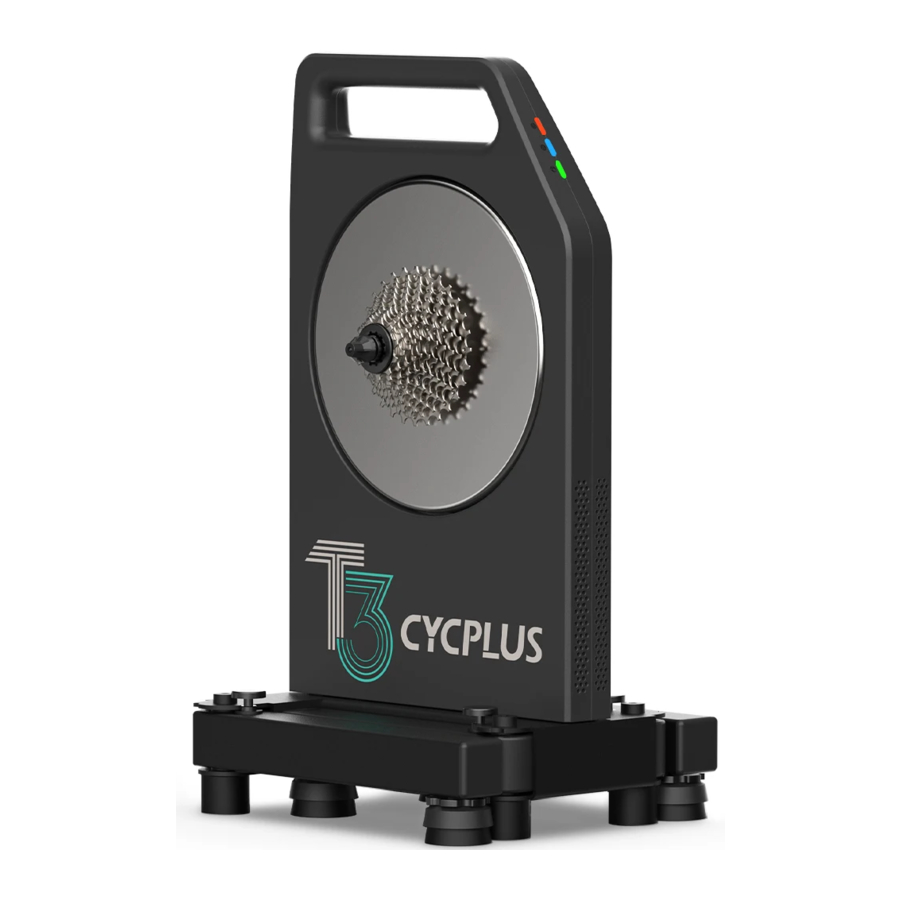

CYCPLUS T3 - Handleiding slimme fietstrainer

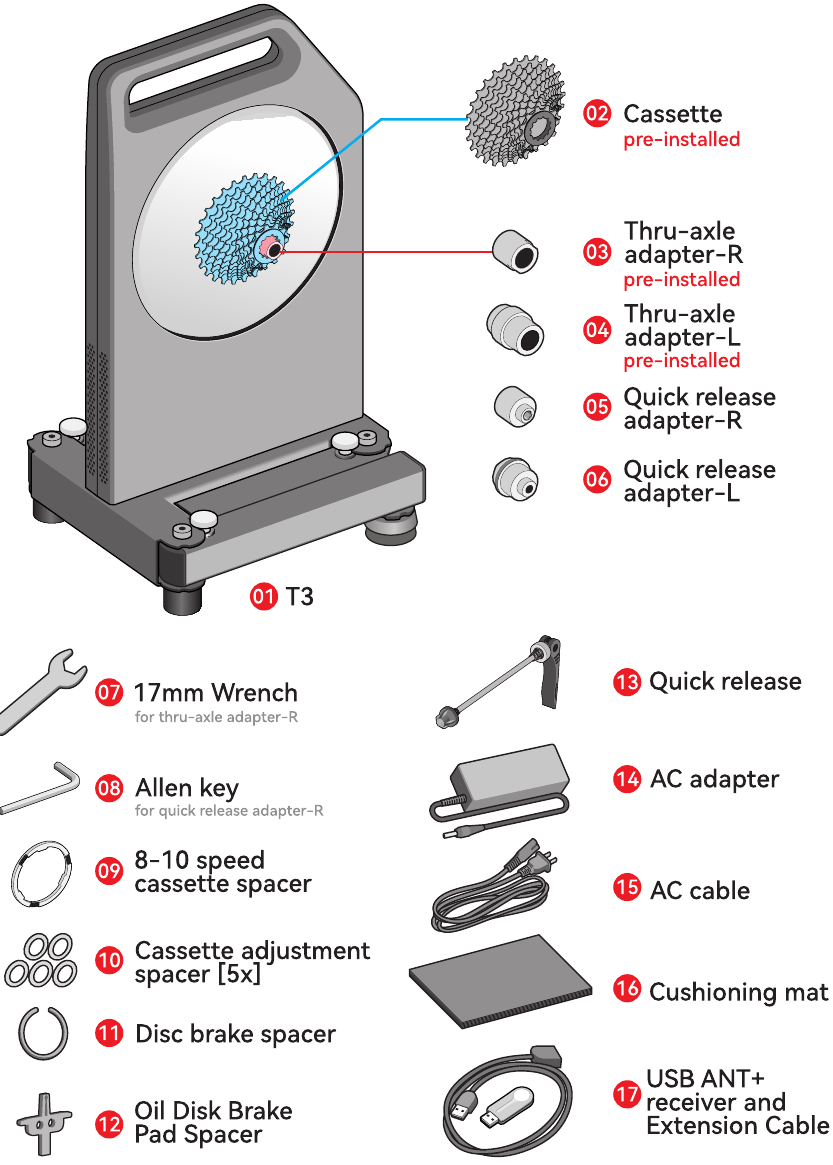

Paklijst

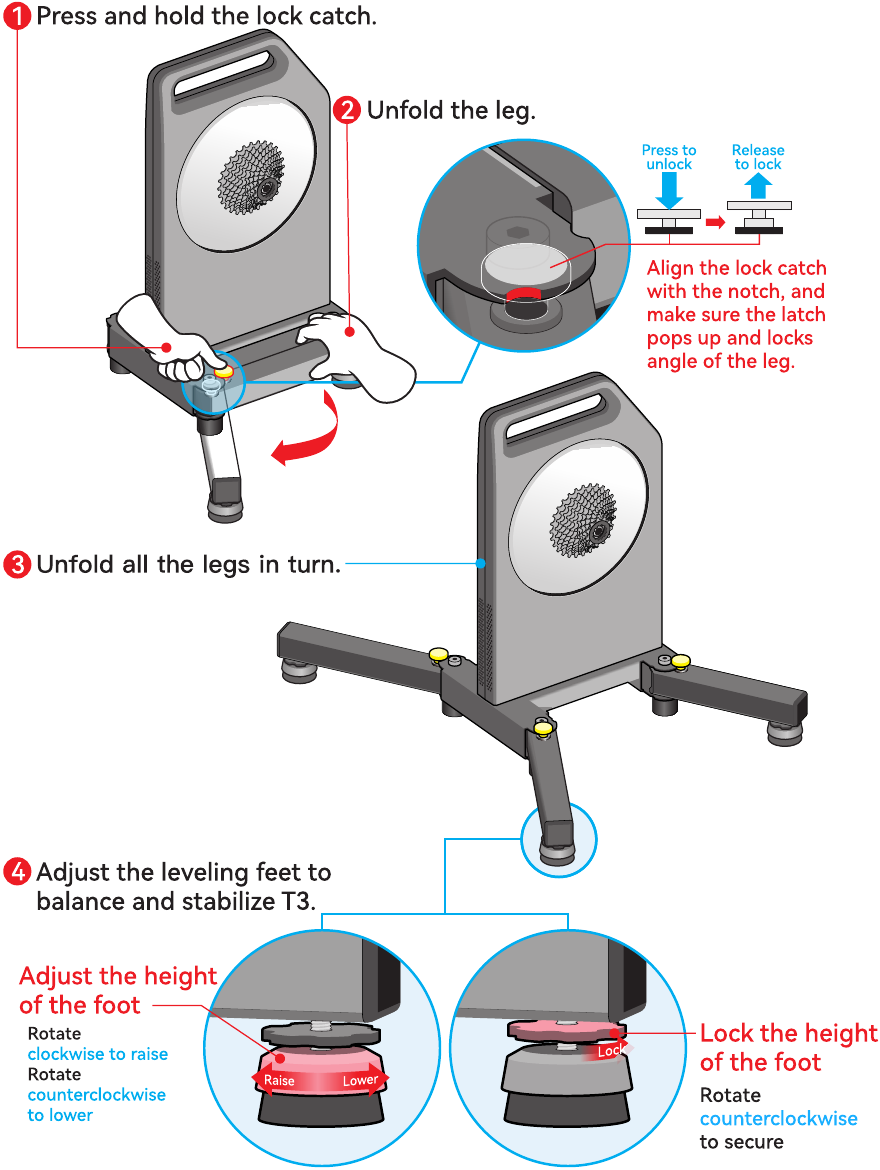

T3 op de grond plaatsen en stabiliseren

Cassette monteren

T3 wordt vooraf geïnstalleerd met een cassette geleverd. Lees de onderstaande instructie als u een andere wilt monteren.

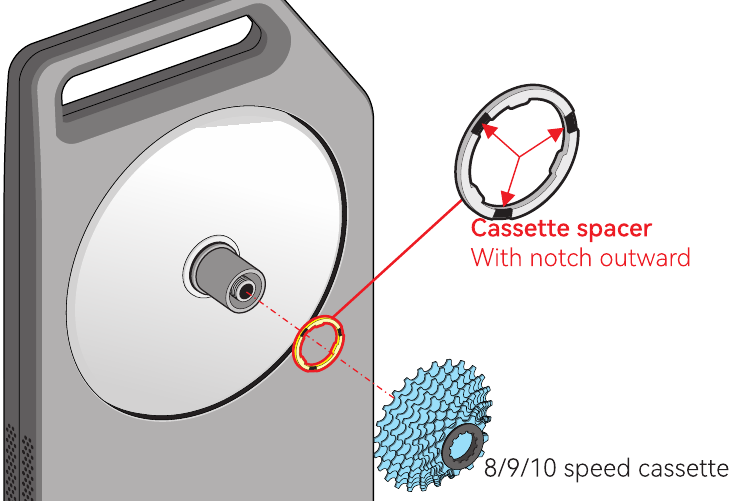

1. Plaats voor 8/9/10 speed cassettes de afstandhouder voordat u de cassette installeert.

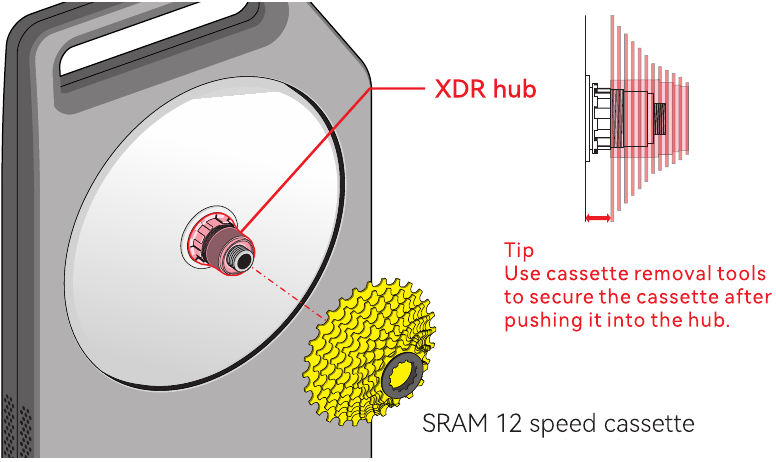

2. Voor SRAM 12 speed cassettes is er extra een XDR-body nodig.

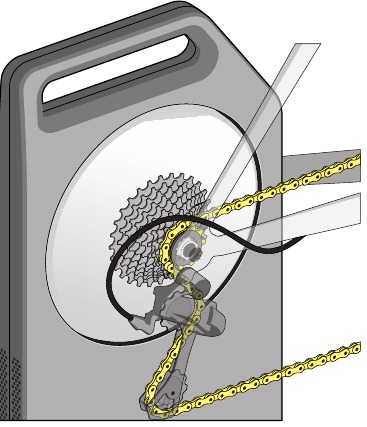

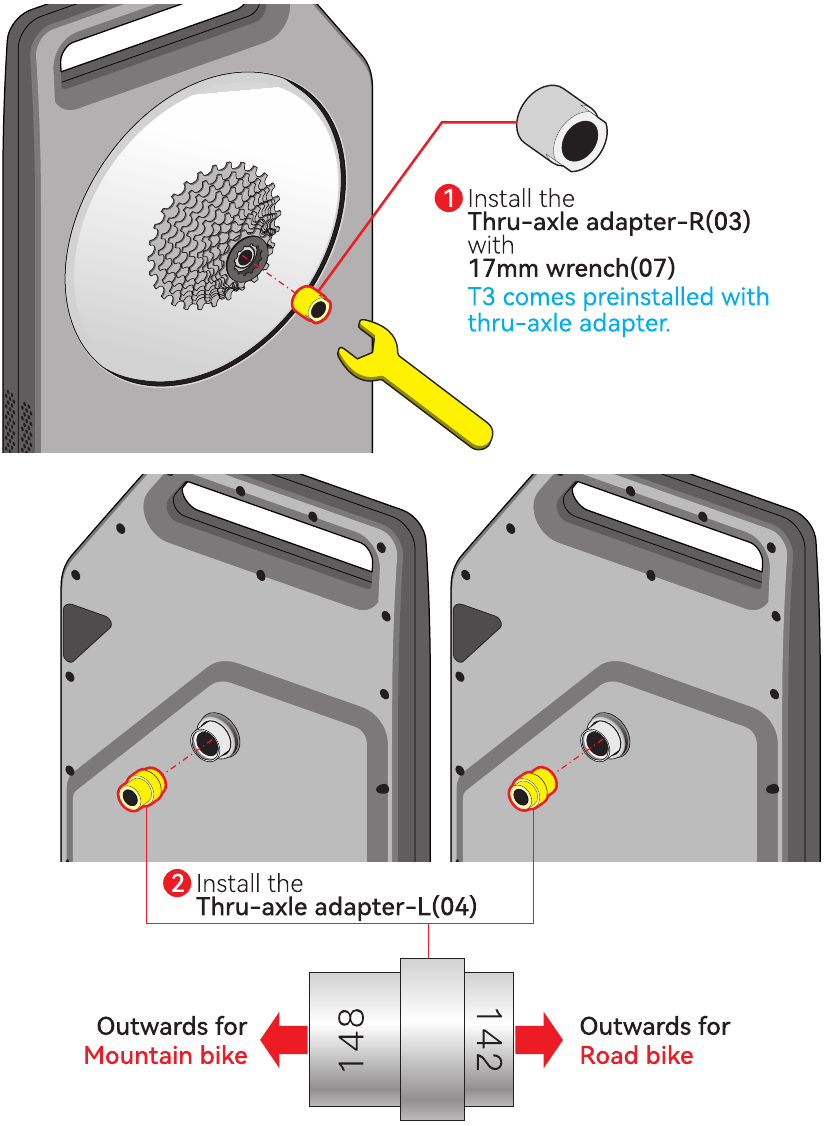

Voor fietsen met achterste steekassen

3. Steek de snelspanner in de as van T3 en installeer de moer op zijn plaats, maar draai deze nog niet vast om het fietsframe te installeren.

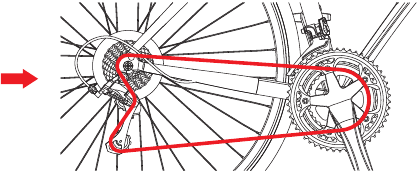

4. Verstel de shifter totdat de ketting zich op de kleinste tandwielen van zowel het kettingblad als de cassette bevindt.

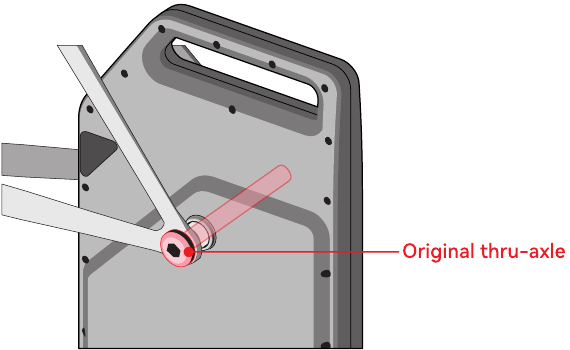

5. Zet de fiets vast met de steekas van uw fiets.

6. Schud het fietsframe na de installatie om er zeker van te zijn dat het frame aan de T3 is bevestigd.

1. Als de fiets niet goed wordt vastgezet, kan dit leiden tot ernstige schade aan eigendommen en persoonlijk letsel.
2. Verstel nooit de snelspanner of de steekas terwijl er iemand op de fiets zit.
3. Er zijn nog steeds een paar fietsframes die niet compatibel zijn met de T3. Stop de installatie onmiddellijk als er zich afwijkingen voordoen.
4. Raadpleeg de disclaimer en aarzel niet om contact met ons op te nemen bij installatieproblemen.

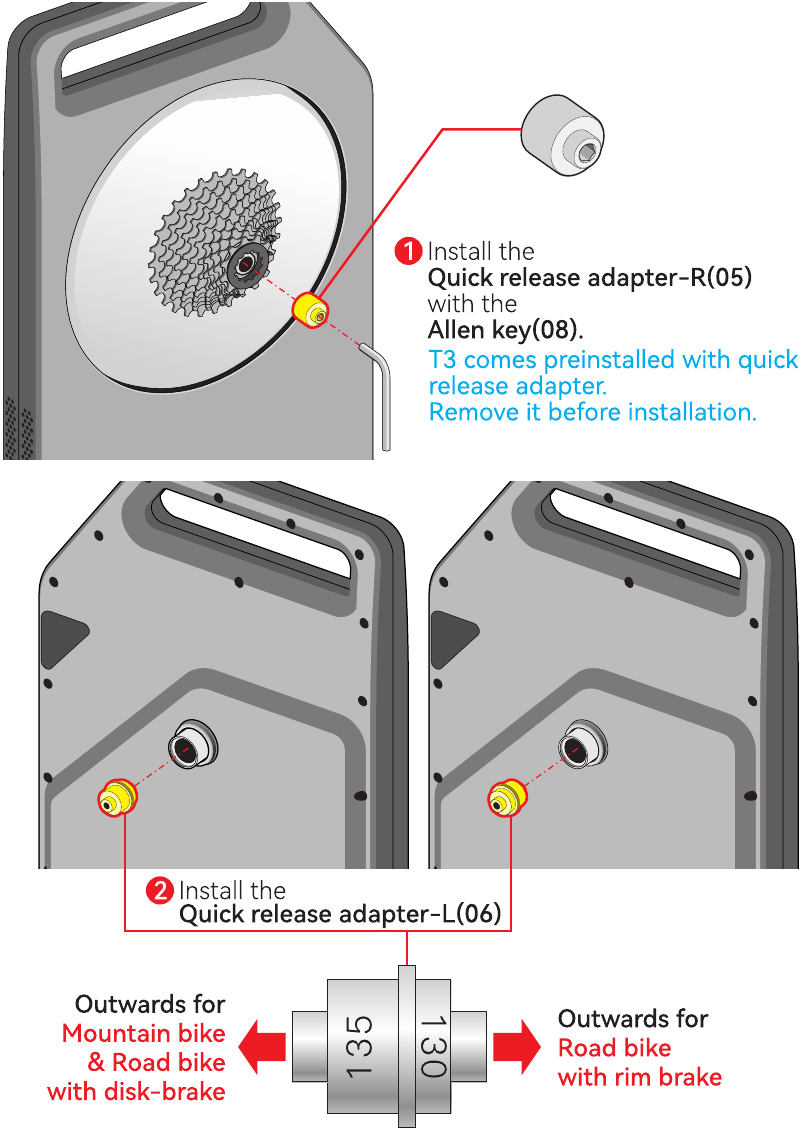

Voor fietsen met snelspanners

3. Steek de snelspanner in de as van T3 en installeer de moer op zijn plaats, maar draai deze nog niet vast om het fietsframe te installeren.

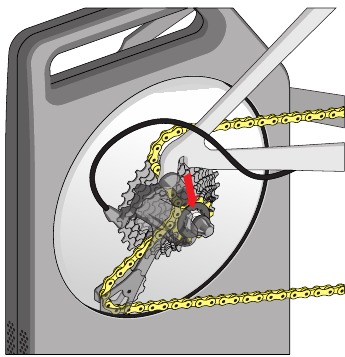

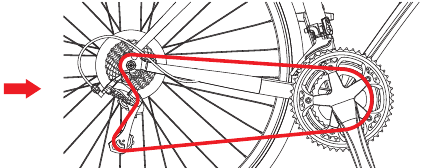

4. Verstel de shifter totdat de ketting zich op de kleinste tandwielen van zowel het kettingblad als de cassette bevindt.

5. Lijn de fietsketting uit met het kleinste tandwiel van de cassette op T3 en monteer het frame op T3.

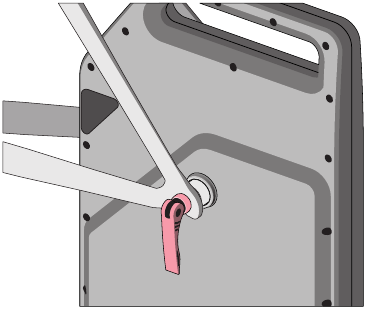

6. Stel de borgmoer van de snelspanner af en til en druk de hendel tegelijkertijd regelmatig in totdat de persweerstand geschikt is, druk vervolgens op de hendel om de snelspanner vast te zetten.

7. Schud het fietsframe na de installatie om er zeker van te zijn dat het frame aan de T3 is bevestigd.

1. Als de fiets niet goed wordt vastgezet, kan dit leiden tot ernstige schade aan eigendommen en persoonlijk letsel.
2. Verstel nooit de snelspanner of de steekas terwijl er iemand op de fiets zit.
3. Er zijn nog steeds een paar fietsframes die niet compatibel zijn met de T3. Stop de installatie onmiddellijk als er zich afwijkingen voordoen.
4. Raadpleeg de disclaimer en aarzel niet om contact met ons op te nemen bij installatieproblemen.

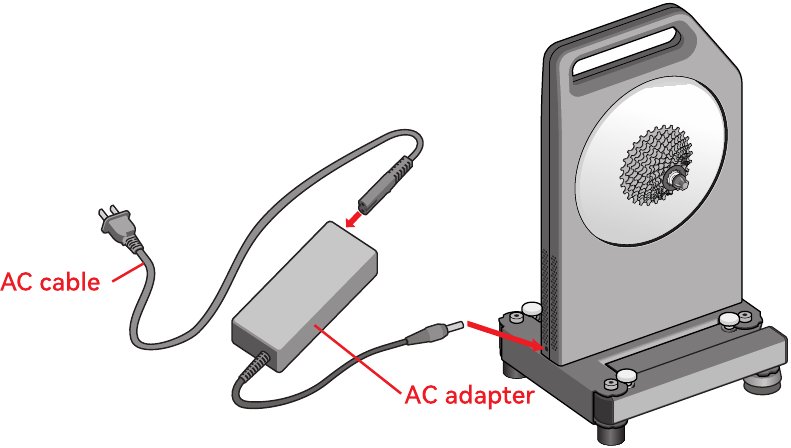

Stroomaansluiting

Gebruik alleen de AC-adapter die bij de T3 wordt geleverd om het apparaat van stroom te voorzien. De AC-kabel kan naar wens worden vervangen.

Werkende status

Werkingsmodi

T3 heeft 2 werkingsmodi, modus zonder stekker en modus met stekker. De modus met stekker kan een betere rijervaring bieden. De belangrijkste functionele verschillen tussen de twee modi zijn als volgt.

Let op: Het wordt aanbevolen voor rijders met een hoge intensiteit om in de modus met stekker te rijden, zodat elektriciteit warmte kan afvoeren voor T3 na het stoppen.

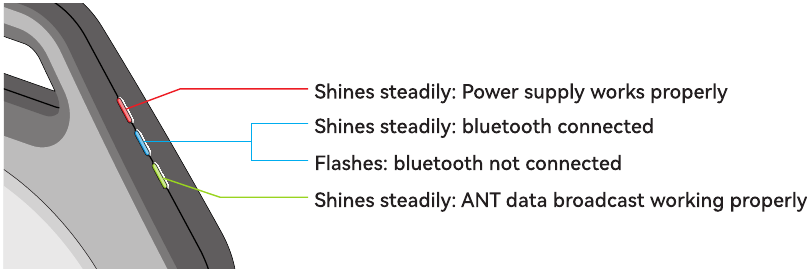

Indicatoren

Applicatie

1. Download de "CYCPLUS" app:

   in de App Store:




   of Google Play:




2. T3 is een echte trainer met directe aandrijving en vereist geen kalibratie.

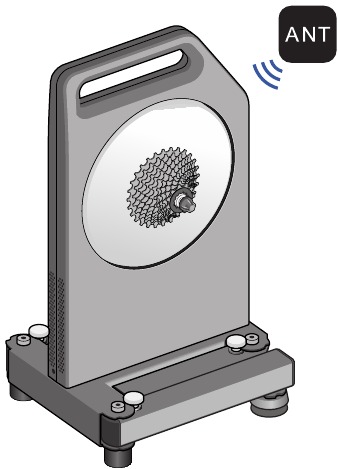

3. T3 ondersteunt zowel Bluetooth- als ANT+-draadloze verbindingsprotocollen bij gebruik van indoor cycling apps. We raden aan om bij voorkeur een Bluetooth-verbinding te gebruiken voor een stabieler signaal. Voor een ANT+-verbinding plaatst u de ANT-ontvanger zo dicht mogelijk bij de indicator van de T3.


Afstandhouders (voor mogelijk lawaai en wrijving)

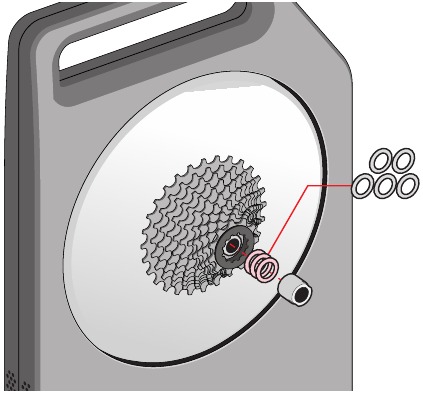

1. Afstandhouder voor cassetteafstelling (voor hard kettinggeluid) Als het kettinggeluid te hard wordt tijdens het trainen, kan dit komen doordat de afstand tussen de T3-cassette en de achtervork (A) en de afstand tussen uw originele cassette en de achtervork (B) verschillend zijn, en de fietsketting en cassette niet goed passen.
   1. A<B Probeer meer afstandhouders voor cassetteafstelling aan T3 toe te voegen. Elk stuk is ongeveer 0,5 mm dik.
   2. A>B Neem rechtstreeks contact met ons op voor meer hulp.

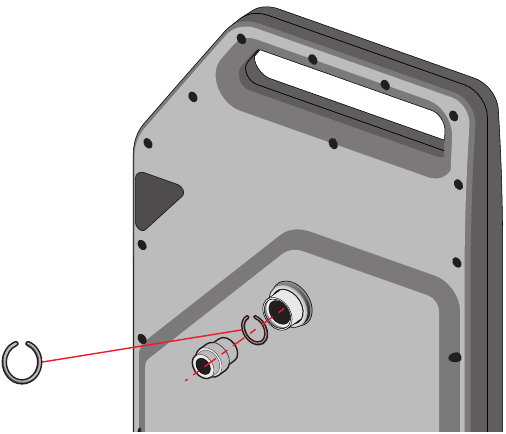

2. Afstandhouder voor schijfrem (voor wrijving) Als er wrijving optreedt tussen de schijfrem op uw fiets en de T3-behuizing, kunt u afstandhouders voor de schijfrem gebruiken om de afstand tussen de remmen te vergroten om wrijving tijdens het trainen te voorkomen. *Dit gebeurt meestal met SRAM-spec 140 mm schijfremmen.


Bezoek ons YouTube-kanaal (CYCPLUS) voor meer gedetailleerde officiële video's, of neem contact op met onze klantenservice voor meer informatie.

Specificaties

Model	CYCPLUS T3
Type	Intelligente trainer met directe aandrijving
Magneet	50 neodymium magneten + 45 sets elektromagnetische spoelen
Structuur	Opvouwbare X-vorm
Afmeting (uitgevouwen)	520*699*547 mm
Afmeting (opgevouwen)	300*257*547 mm
Nettogewicht (met cassette)	42,8 lbs ( 19,4 kg)
Voeding	48V/ 1.25A (Modus zonder stekker ondersteund)
Max. vermogen	2800 W
Uitgangsvermogen (40 km/u)	2400 W
Nauwkeurigheid	±1%
Vermogensbalans links-rechts
Kalibratie	Geen kalibratie nodig
Maximale hellingsgraad	27%
Simulatie van afdaling	Alleen modus met stekker
Max. koppel	110 N.m
Max. remkracht	323 N
Draadloos signaal	Bluetooth 5.0 & ANT+
ANT+FE-C-protocol
FTMS-protocol
Frame compatibel	5*130/5*135 (Snelspanner) 12*142/12*148 (Steekas)
Cassete compatibel	Shimano 8-12 speed cassette SRAM 8-11 speed cassette SRAM 12 speed cassette (XDR-body nodig)

Voorzorgsmaatregelen

1. Identificeer het frametype en de standaard (steekas of snelspanner) voordat u verdergaat met de installatie.
   Raadpleeg voor de steekas "Voor fietsen met achterste steekassen" voor de installatie.
   Raadpleeg voor de snelspanner "Voor fietsen met snelspanners" voor de installatie.
   Neem de handleiding zorgvuldig door en vergelijk deze met de daadwerkelijke onderdelen om er zeker van te zijn dat ze allemaal compleet en correct zijn geïnstalleerd voordat u uw fiets op de T3 monteert.
2. Installeer voor hydraulische schijfremmen de remblokafstandhouder tussen de remblokken (zoals rechts weergegeven) na het verwijderen van het achterwiel, om te voorkomen dat u de rem per ongeluk sluit zonder de rotor op zijn plaats. Gebruik uw eigen remblokafstandhouder als de afstandhouder die bij de T3 wordt geleverd niet compatibel is met uw schijfrem.

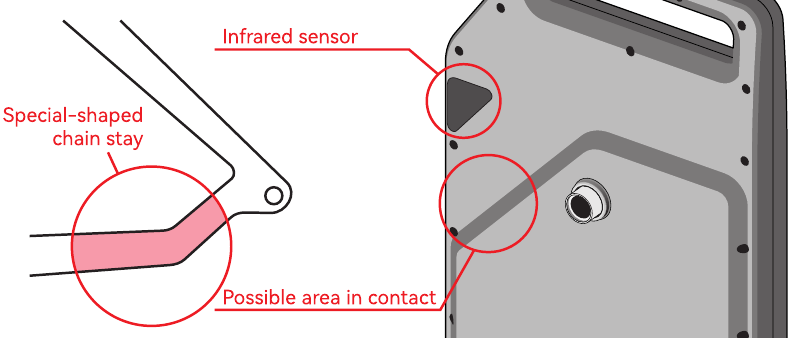

3. T3 is compatibel met de meeste snelspanner- en steekasframes, inclusief die met schijfremsets. Er zijn echter nog steeds een paar speciale frames die vanwege de vorm van de achtervork en de locatie van de schijfremset mogelijk niet compatibel zijn met T3. Voor fietsen met schijfremsets en een liggende achtervork in de onderstaande vorm, zijn ze zeer waarschijnlijk niet compatibel met T3 en forceer de installatie niet. Zorg er voor fietsen met schijfremsets voor dat de schijfremset niet tegen de behuizing van T3 komt. Als u contact of wrijving constateert, forceer de installatie dan niet.

4. Houd de lens van de infraroodsensor schoon en vrij van obstructies.
5. Lees de handleiding aandachtig door en volg de instructies in de handleidingen bij het gebruik van T3. Aarzel niet om contact met ons op te nemen voor ondersteuning en forceer de installatie niet. CYCPLUS is niet verantwoordelijk voor schade of verlies veroorzaakt door onjuiste installatie, een incompatibel fietsframe of het forceren van de installatie door de klant.

Let op

1. Houd kinderen en huisdieren uit de buurt van de trainer tijdens gebruik.
2. Blijf uit de buurt van de motor en bewegende onderdelen tijdens gebruik.
3. De behuizing warmt op bij langdurig, extreem gebruik.
   Houd de koelgaten altijd vrij en sluit hem aan voor extreem gebruik om de ventilator te laten werken.
4. Gebruik de trainer voor gebruik op een stabiele ondergrond met verstelbare nivelleringsvoeten.
5. Wees voorzichtig bij het staan tijdens het rijden op de trainer.
6. Installeer of demonteer de fiets pas als de trainer volledig tot stilstand is gekomen.
7. Gebruik geen andere stroombron om de trainer van stroom te voorzien.
8. Controleer voor elke rit of de fiets correct is geïnstalleerd.

Vind ons

Vind ons op Instagram en Facebook voor instructievideo's, FAQ en meer ondersteuning.

Instagram: cycplus_official

Facebook: cycplus

Youtube: CYCPLUS

Officiële website: www.cycplus.com

E-mail na verkoop: steven@cycplus.com

Referenties

• App Store - Apple
• Google Play
• CYCPLUS | Best Cycling Equipment and Smart Air Pump Manufacturer

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download CYCPLUS T3 - Handleiding slimme fietstrainer
