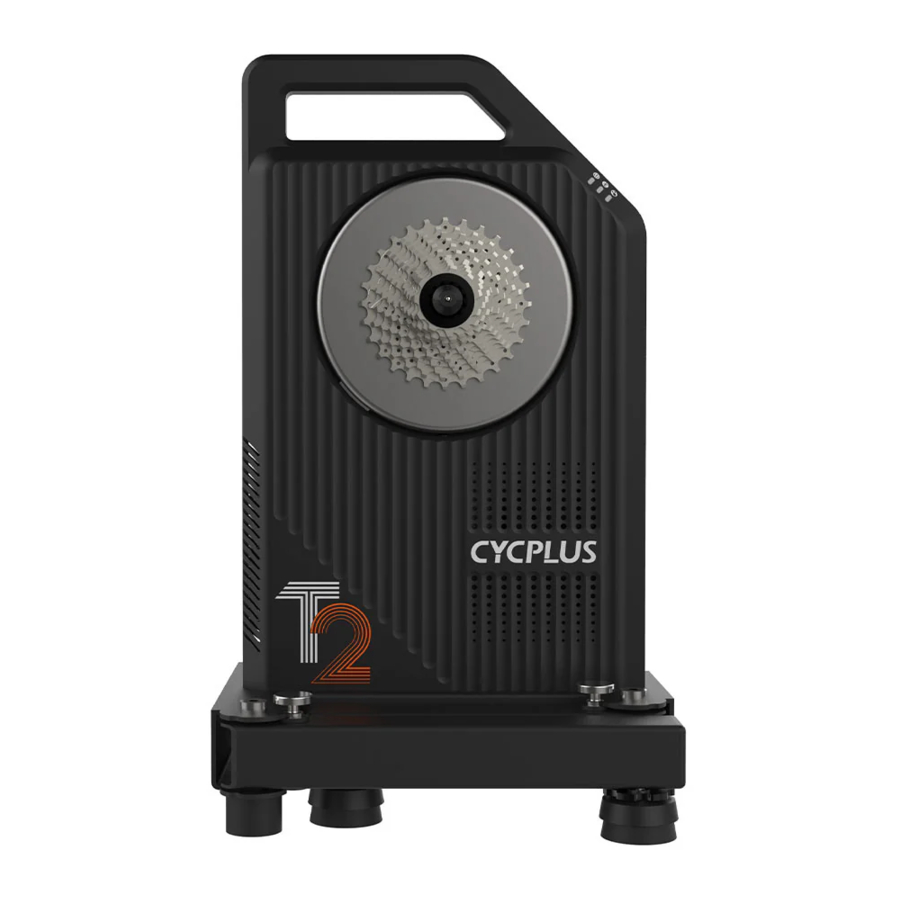

CYCPLUS T2 - Handleiding Smart Bike Trainer

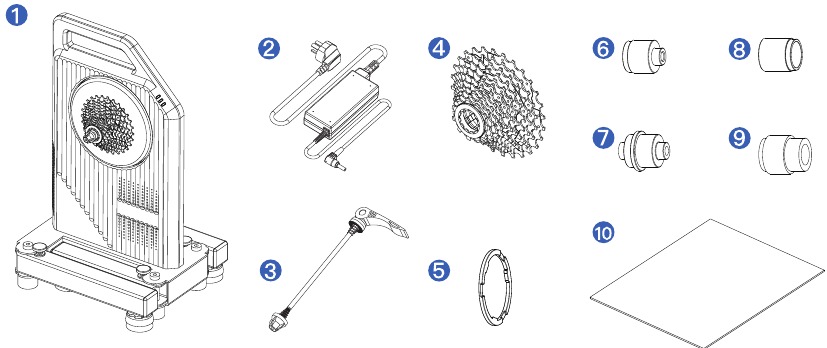

PAKKET

* Deze items zijn vooraf geïnstalleerd op de T2

1. CYCPLUS T2
2. AC-stroombron
3. Snelspanner *
4. 11-speed cassette tandwiel*
5. 1,8 mm afstandsstuk
6. Adapter A (voor 130 mm en 135 mm snelspanner) *
7. Adapter B (voor 130 mm en 135 mm snelspanner) *
8. Adapter C (voor 1 en steekas)
9. Adapter D (voor en steekas)
10. Vloermat

T2 INSTALLATIE

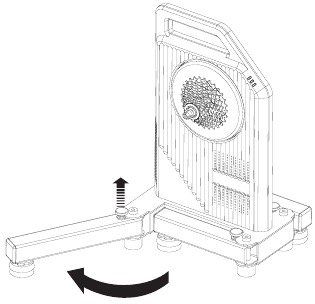

1. Leg de vloermat op de grond en plaats de T2 in het midden van de vloermat.

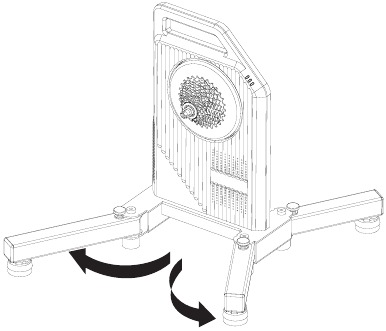

2. Druk de witte gesp omlaag en draai de poten naar buiten totdat de stabilisatoren in de vergrendelde positie zijn uitgeschoven. Wanneer de occlusie is vergrendeld, is er een "klik" (klik) te horen en veert de witte gesp terug.

3. Vouw de twee achterpoten en voorpoten om de beurt uit en vergrendel ze.


4. Draai de stelpootjes zo dat alle vier de stelpootjes van de T2 op de vloermat passen.

5. Stel de borgmoer af om de vier stelpootjes volledig vast te zetten op de 4 poten.


6. De T2 is vooraf geïnstalleerd met een 11-speed cassette tandwiel. Gebruikers die een 8-, 9- en 10-speed cassette tandwiel gebruiken, verwijderen het cassette tandwiel, installeren eerst het afstandsstuk op de freewheelbody en installeren vervolgens het cassette tandwiel. De T2 ondersteunt een SRAM XDR 12-speed cassette tandwiel, neem contact met ons op om de freewheelbody apart aan te schaffen.

7. De T2 is vooraf geïnstalleerd met een 130 mm snelspannerconverter. Voor een 135 mm snelspannerframe verwijdert u de snelspanner en installeert u converter B omgekeerd.

8. Voor het frame met steekasspecificatie verwijdert u eerst de snelspanner, converter A en converter B en installeert u vervolgens converter C en converter D. Draai converter C tijdens de installatie vast om te voorkomen dat converter C valt wanneer het frame is geïnstalleerd.

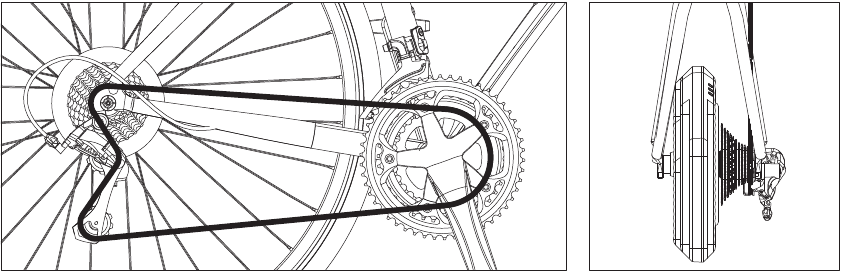

UW FIETS BEVESTIGEN

1. Stel de fietsschakelaar af en schakel de fietsketting naar het kleinste tandwiel van de ketting en het cassette tandwiel.
2. Houd de snelspanner in de open stand en lijn de fietsketting uit met het kleinste tandwiel van het T2 cassette tandwiel.


3. Druk de fiets omlaag zodat het fietsframe volledig op de as van de T2 is bevestigd.
4. Stel de borgmoer van de snelspanner af, open en sluit tegelijkertijd de snelspanner regelmatig totdat de sluitweerstand geschikt is, sluit de snelspanner en vergrendel de snelspanner volledig.
5. Schud het frame om te bevestigen dat het frame op het rijplatform is vergrendeld.
6. Gebruik voor fietsen met een steekas de steekasonderdelen die bij de fiets worden geleverd en draai deze vast volgens de specificaties van de fabrikant om de fiets op de T2 te bevestigen.

1. Als de fiets niet correct is bevestigd, kan dit leiden tot ernstige schade aan eigendommen en persoonlijk letsel.
2. Het is verboden om de snelspanner en de doorgaande as af te stellen als er iemand op de fiets zit.
3. Neem contact met ons op voor hulp als u installatieproblemen heeft.

WERKMODI

WERKINGSMODI

De T2 heeft twee werkingsmodi: modus zonder stekker en modus met stekker. De modus met stekker biedt een betere rijervaring.

Verschillen:

	Zonder stekker	Met stekker
Bluetooth- en ANT-communicatie	Beschikbaar in gebruik en binnen 5 minuten na het stoppen	Altijd
Simulatie van afdaling en inertie	x
Maximale hellingshoek	<17% (<15 KM/U)	17%

Let op: Het is raadzaam om te trainen met netstroom voor intensief fietsen, om stroom te leveren voor warmteafvoer na de training.

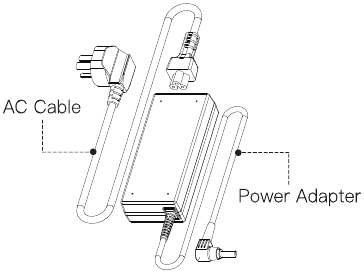

STROOM

Gebruik de stroomadapter van het product om het apparaat van stroom te voorzien. De AC-kabel in de stroombron kan zelf worden vervangen.

INDICATOR

APP DOWNLOADEN EN GEBRUIKEN

1. Download de "CYCPLUS" app (CYCPLUS app)

   van Google Play



   of App Store



   voor firmware-update.
2. De T2 wordt afgeremd door een direct aangedreven motor en vereist geen kalibratie.

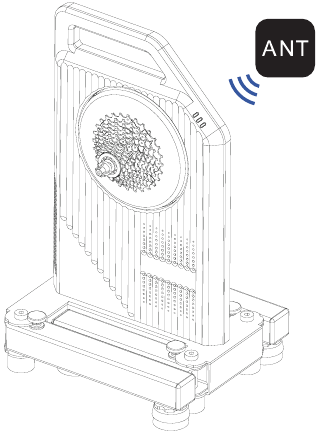

3. Wanneer u indoor rijsoftware gebruikt, plaatst u de ANT-ontvanger zo dicht mogelijk bij het indicatielampje van de fietstrainer.


SPEClFlCATlONS

Model	CYCPLUS T2
Type	Slimme direct aangedreven fietstrainer
Magneet	50 neodymium magneten + 45 sets elektromagneten
Structuur	Opvouwbare X-vorm
Afmeting (uitgevouwen)	520 * 699 * 510 mm
Afmeting (opgevouwen)	300 * 257 * 510 mm
Netto gewicht (met cassette tandwiel)	33,5 lbs (15,2 kg)
Elektrische vereisten	48V/1.25A (modus zonder stekker ondersteund)
Maximaal vermogen	2200W
Vermogensafgifte (40 km/u)	1.600W
Nauwkeurigheid	±1%
Kalibratie	Geen kalibratie nodig
Maximale hellingshoek	17%
Simulatie van afdaling	(alleen modus met stekker)
Maximaal koppel	49N.m
Maximale remkracht	144N
Draadloze communicatie	Bluetooth 5.0 & ANT+
ANT+FE-C protocol
FTVIS protocol
Geschikte assen	5x130/5x135 QR, 12x142/12x148 Steekas Opmerking: compatibel met schijfrem racefietsframe
Geschikte cassettes	Shimano/sram 8—11 speed cassette SRAM XDR 12-speed cassette (vereist speciale cassettebody)

VOORZICHTIG

1. Houd kinderen en huisdieren uit de buurt van de T2 tijdens gebruik.
2. Raak de motor en de roterende schijf niet aan tijdens het gebruik van de trainer.
3. De behuizing wordt warm bij langdurig, extreem gebruik. Houd de koelgaten altijd vrij en steek de stekker in het stopcontact voor extreem gebruik om de ventilator te laten werken.
4. Gebruik de T2 op een stabiele ondergrond met aangepaste stelpootjes voor gebruik.
5. Wees voorzichtig bij het staan tijdens het rijden op de T2.
6. Installeer en demonteer de fiets niet zonder dat de T2 volledig tot stilstand is gekomen.
7. Gebruik geen andere stroombronnen om de T2 van stroom te voorzien.
8. Bevestig of de fiets correct is geïnstalleerd voor elke rit.

Voor instructievideo's, veelgestelde vragen of andere after-sales problemen, bezoek onze Youtube-homepage en officiële website: www.cycplus.com, of neem rechtstreeks contact op met onze after-sales e-mail: steven@cycplus.com
