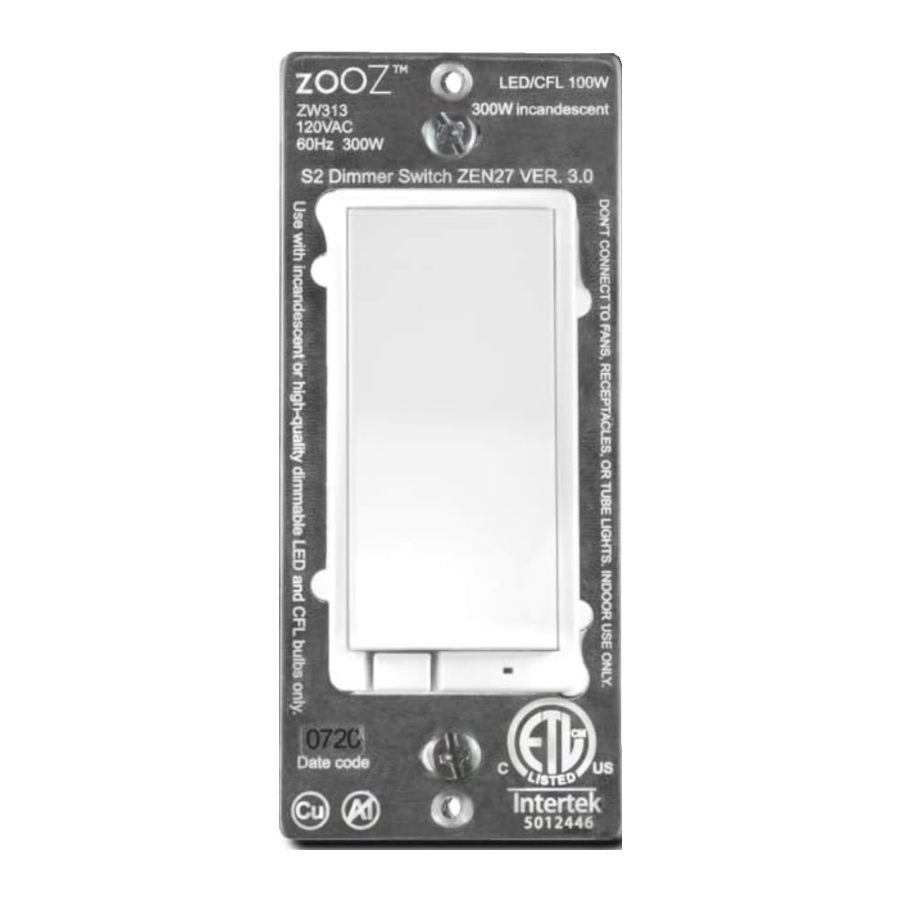

ZooZ S2 - DIMMER SWITCH Handleiding

FUNCTIES

• Handmatige of Z-Wave aan/uit en helderheidsregeling
• Eenvoudige directe 3-weg: aansluiten op bestaande aan/uit-schakelaars in 3-weg, 4-weg en 5-weg configuraties, geen extra schakelaar nodig.
• Scènebediening: multi-tap triggers (ondersteund door geselecteerde hubs)
• Slimme lampmodus: schakel relais uit en bedien het licht via Z-Wave
• Nachtlampmodus: druk omlaag wanneer uitgeschakeld om lichten aan te zetten op 20%
• Dubbeltikken voor volledige helderheid + meer geavanceerde instellingen
• Ingebouwde Z Wave Plus signaalrepeater om het bereik van het netwerk uit te breiden
• S2 beveiligingsprotocol en de nieuwste 500 Z-Wave chip

SPECIFICATIES

• Modelnummer: ZEN27VER. 3.0
• Z-Wave Signaalfrequentie: 908.42 MHz
• Vermogen: 120 VAC, 60 Hz
• Maximale belasting: 100 W LED, 300 W gloeilamp, NIET gebruiken met ventilatoren, stopcontacten, kroonluchters of buislampen
• Bereik: Tot 30 meter in zichtlijn
• Bedrijfstemperatuur: 32-104ºF (0-40ºC)
• Installatie en gebruik: Alleen binnenshuis

Dit is een elektrisch apparaat - wees voorzichtig bij het installeren en bedienen van de dimmer. Afstandsbediening van apparaten kan leiden tot onbedoelde of geautomatiseerde activering van het vermogen.
Gebruik dit Z-Wave apparaat niet om elektrische kachels of andere apparaten te bedienen die het risico op brand, brandwonden of elektrische schokken met zich meebrengen wanneer ze onbeheerd worden achtergelaten.
Om het risico op oververhitting en mogelijke schade aan andere apparatuur te verminderen, mag u dit apparaat niet installeren om een stopcontact, een motorisch aangedreven apparaat, een fluorescentielamp of een transformatorgevoed armatuur te bedienen.

VOOR U INSTALLEERT

Deze schakelaar is bedoeld voor installatie overeenkomstig de National Electric Code en lokale voorschriften. Het wordt aanbevolen dat een erkende elektricien deze installatie uitvoert.

LEES DIT!

1. CONTROLEER DE BELASTING: alleen lampen (100W voor LED's, 300W voor gloeilampen), SLUIT DEZE SCHAKELAAR NIET AAN OP STOPCONTACTEN OF BUISLAMPEN.
2. SCHAKEL DE STROOM UIT: schakel de stroom van het circuit uit in het stroomonderbrekerpaneel voordat u begint. Als u installeert in een schakelkast met meerdere circuits, schakel dan de stroom uit bij alle circuits.
3. CONTROLEER DE DRAADEN: markeer de belasting (meestal zwart), lijn (meestal zwart), neutraal (meestal wit) en aarde (meestal blank). Alleen 14 AWG-draden! Vertrouw niet uitsluitend op uw multimeter om de draden te identificeren!

   WEET U NIET ZEKER WAT U ZIET? WIJ HELPEN U GRAAG! SUPPORT.GETZOOZ.COM STUUR ONS FOTO'S VAN UW CONFIGURATIE, VOORDAT U DE DRAADEN LOSKOPPELT.
4. VERWIJDER DE OUDE SCHAKELAAR: koppel de draden los en label ze met de meegeleverde labelstickers.
5. SLUIT DE Z-WAVE SCHAKELAAR AAN: volg alle installatiestappen zorgvuldig. Sluit de schakelaar PRECIES aan zoals in het diagram.

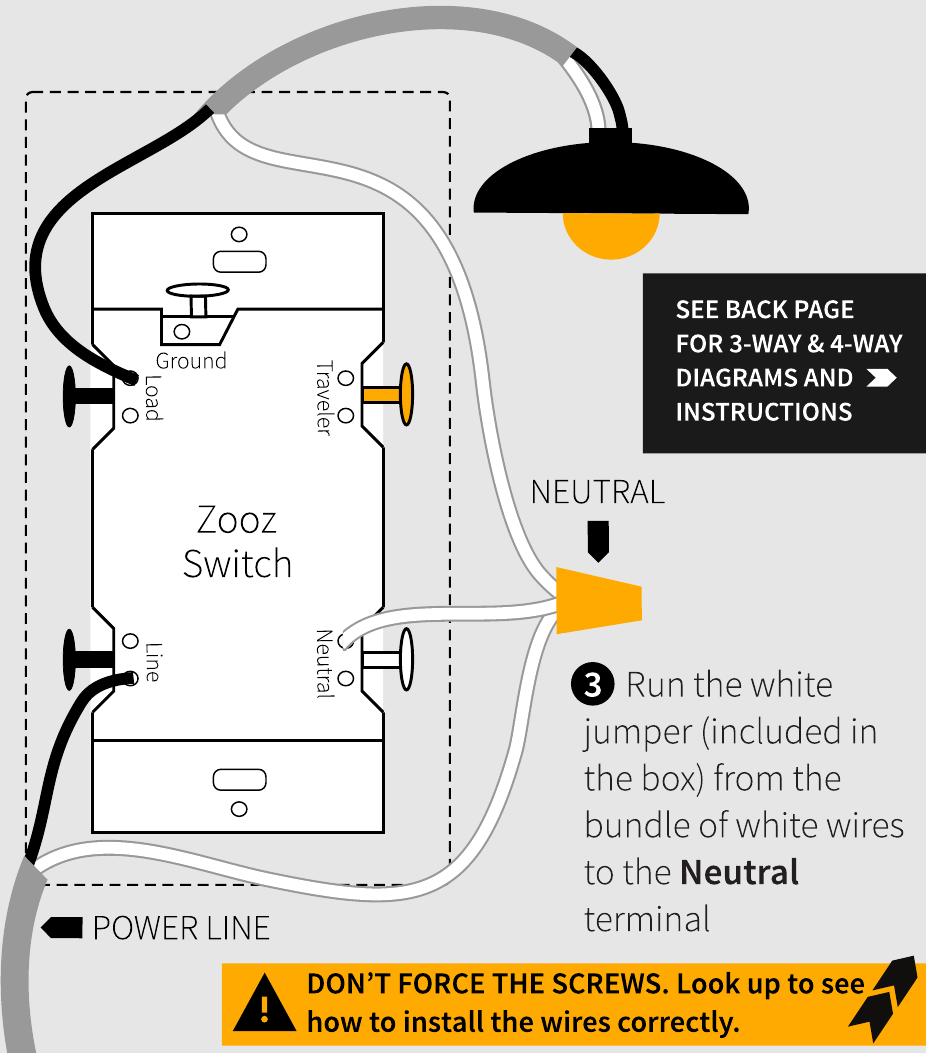

ZEN27 BEDRADINGSSCHEMA VOOR EENPOLIGE INSTALLATIE

1. Steek de aardedraad (blank) in de Aarde-aansluiting (niet weergegeven in het diagram)
2. Steek de stroomdraad in de Lijn-aansluiting en de belastingsdraad in de Belasting-aansluiting. Belasting en lijn KUNNEN NIET worden verwisseld, dus zorg ervoor dat u ze correct hebt geïdentificeerd!


HOE DE DRAADEN TE INSTALLEREN

1. LOSDRAAIEN: draai de schroef voorzichtig tegen de klok in om ruimte te maken voor de draad. Draai de schroef NIET volledig los.

2. DRUK OMLAAG: zodra deze los zit, drukt u de schroef met uw vinger omlaag zodat deze de schroefdraad oppakt.

3. STEEK DE DRAAD ERIN: zorg ervoor dat de draad perfect recht is en steek hem vervolgens in de aansluiting terwijl u de schroef omlaag houdt. Wikkel GEEN draden om de aansluitschroeven!

4. VASTDRAAIEN: draai de schroef met de klok mee om de draad vast te draaien. DRAAI NIET TE VAST!

VOLTOOI DE INSTALLATIE

Zet uw Z-Wave schakelaar vast in de doos met montageschroeven, en ga voorzichtig om met de draden.
Installeer de wandplaat en herstel de stroomtoevoer naar het circuit.

TEST DE SCHAKELAAR

De LED-indicator moet oplichten zodra u de stroom weer inschakelt als de schakelaar (het licht) is uitgeschakeld. Tik op de bovenste paddle voor AAN en de onderste paddle voor UIT.

Als de test mislukt, controleer dan of:

• de stroom volledig is hersteld naar het circuit
• de bedrading exact overeenkomt met de instructies
• de belasting niet te groot is en de schakelaar oververhit raakt, waardoor deze wordt uitgeschakeld

• Dit product moet binnenshuis worden geïnstalleerd na voltooiing van eventuele verbouwingen.
• Voorafgaand aan de installatie moet het apparaat worden bewaard op een droge, stof- en schimmelvrije plaats.
• Installeer de schakelaar niet op een plaats met directe blootstelling aan de zon, hoge temperaturen of vochtigheid.
• Uit de buurt houden van chemicaliën, water en stof.
• Zorg ervoor dat het apparaat nooit in de buurt van een warmtebron of open vuur staat om brand te voorkomen.
• Zorg ervoor dat het apparaat is aangesloten op een elektrische stroombron die het maximale belastingsvermogen niet overschrijdt.
• Geen enkel onderdeel van het apparaat mag worden vervangen of gerepareerd door de gebruiker

Z-WAVE BEDIENING

1. VOEG APPARAAT TOE aan uw hub

   Start de opname (koppeling) in de app (of webinterface).
   Weet u niet zeker hoe? Scan een van de QR-codes hieronder voor stapsgewijze instructies of neem contact op: www.support.getzooz.com
2. Voltooi de opname bij de schakelaar.
   TIK 3 KEER SNEL OMHOOG

   De LED-indicator knippert blauw om communicatie te signaleren en wordt 3 seconden groen als de opname succesvol is of 3 seconden rood als de koppelingspoging mislukt.

HULP NODIG?

ask@getzooz.com

Kies uw hub en scan de QR-code met de camera van uw telefoon. Klik vervolgens op de link om toegang te krijgen tot de stapsgewijze koppelingsinstructies.

SmartThings

Hubitat

Wink

Vera

Krijg meer tutorials en handige tips op www.support.getzooz.com

PROBLEEMOPLOSSING

De schakelaar kan niet aan uw systeem worden toegevoegd? Probeer dit:

1. Start EXCLUSION en tik 3 keer snel op de ower paddle.
2. Tik 4-5 keer snel op de bovenste paddle wanneer u deze toevoegt.
3. Breng de gateway control er (hub) dichterbij de schakelaar, deze is mogelijk buiten bereik.
4. Ontvang tips voor probleemoplossing voor uw hub op www.support.getzooz.com

De schakelaar bedient de lampen niet meer handmatig? Probeer dit:

1. Schakel de stroom uit bij de stroomonderbreker en controleer of een draad niet is losgeraakt.
2. Sluit de schakelaar uit van de hub of reset deze voor het geval de handmatige bediening per ongeluk is uitgeschakeld.
3. De belasting is mogelijk incompatibel, dus probeer het met een enkele gloeilamp.

UITSLUITING (APPARAAT VERWIJDEREN/ONTKOPPELEN)

1. Breng uw Z-Wave-gateway (hub) zo mogelijk dicht bij de schakelaar
2. Zet de Z-Wave-hub in de exclusiemodus (weet u niet hoe u dat moet doen? ask@getzooz.com)
3. Tik 3 keer snel op de onderste paddle op de schakelaar (de led-indicator begint blauw te knipperen)
4. Uw hub bevestigt de uitsluiting, de led-indicator op de schakelaar wordt 3 seconden groen en het apparaat verdwijnt uit de apparatenlijst van uw controller

FABRIEKSINSTELLINGEN

Als uw primaire controller ontbreekt of niet werkt, moet u het apparaat mogelijk terugzetten naar de fabrieksinstellingen. Om het resetproces handmatig te voltooien, tik-tik-tik en houd de bovenste paddle ingedrukt (dus tik twee keer snel en houd de derde keer ingedrukt) gedurende minstens 10 seconden. De led-indicator knippert om een succesvolle reset te bevestigen.

LET OP: Alle eerder opgenomen activiteit en aangepaste instellingen worden uit het geheugen van het apparaat gewist.

GEAVANCEERDE INSTELLINGEN

Raadpleeg de gebruikershandleiding van uw controller voor geavanceerde programmeerinstructies, aangezien deze voor elke software een beetje anders zijn.

Weet u niet waar u moet beginnen? Ga naar www.support.getzooz.com voor gedetailleerde instructies over het wijzigen van de instellingen op SmartThings, Vera en meer.
Of e-mail ons gewoon: ask@getzooz.com

UW SCHAKELAAR AANPASSEN

Hier is een selectie van instellingen die beschikbaar zijn om uw dimmer aan te passen. Scan de QR-code voor een volledige lijst met parameters en kijk hieronder hoe u ze op uw hub kunt openen.

INSTELLINGEN SCANNEN

• LED Indicator gedrag: 6 x TAP UP om de indicatormodus te wijzigen
• Smart Bulb Mode (relais uitschakelen): 3 x TAP UP'N'HOLD (houd vast bij de 4e tik)
• Double tap gedrag
• Instelbare dimmingsnelheid en ramp rate

Kies uw hub en scan de QR-code met de camera van uw telefoon. Klik vervolgens op de link om te leren hoe u de geavanceerde instellingen voor de schakelaar op uw hub kunt openen en wijzigen.

SmartThings

Hubitat

Home Assistant

Vera

SCÈNEBESTURING

U kunt scènes activeren of andere aangesloten apparaten in uw netwerk bedienen met deze schakelaar. Schakel gewoon de instelling in
Parameter13 en controleer of uw hub scènabesturing ondersteunt. Wijs scènes of acties toe aan 1 tik, 2 tikken, 3 tikken, 4 tikken en 5 tikken, evenals aan ingedrukt en losgelaten voor een van de paddles.

Scan de QR-code voor instructies voor scèneregeling programmeren op uw hub.

VRAGEN?

ask@getzooz.com

ASSOCIATIE

Deze dimmerschakelaar ondersteunt Groep 1 met maximaal 0 1 apparaten voor lifeline communicatie en Groep 2 en 3 met maximaal 5 apparaten. Dit apparaat stuurt BASIC REPORT naar Groep 1, BASIC SET 0 groep 2 en MULTILEVEL naar Groep 3 (voor dimmen op afstand) bij handmatige bediening

U kunt directe associatie instellen om de schakelaar een ander Z-Wave-apparaat te laten bedienen, onafhankelijk van de hub, met behulp van Groep 2 en 3. Niet elke hub toont instellingen voor directe associatie in de interface, dus ga naar www.support.getzooz.com om te zien of uw systeem directe associatie toestaat.

Dit product kan worden opgenomen en bediend in elk Z Wave-netwerk met andere Z Wave-gecertificeerde apparaten van andere fabrikanten en/of andere toepassingen. Alle niet-batterijgevoede knooppunten binnen het netwerk zullen als repeaters fungeren, ongeacht de leverancier, om de betrouwbaarheid van het netwerk te vergroten. Dit product beschikt over het nieuwste Security 2 (S2)framework om de risico's van het hacken van slimme thuisnetwerken te elimineren. Dit apparaat is uitgerust met een unieke authenticatiecode voor vertrouwde draadloze communicatie.

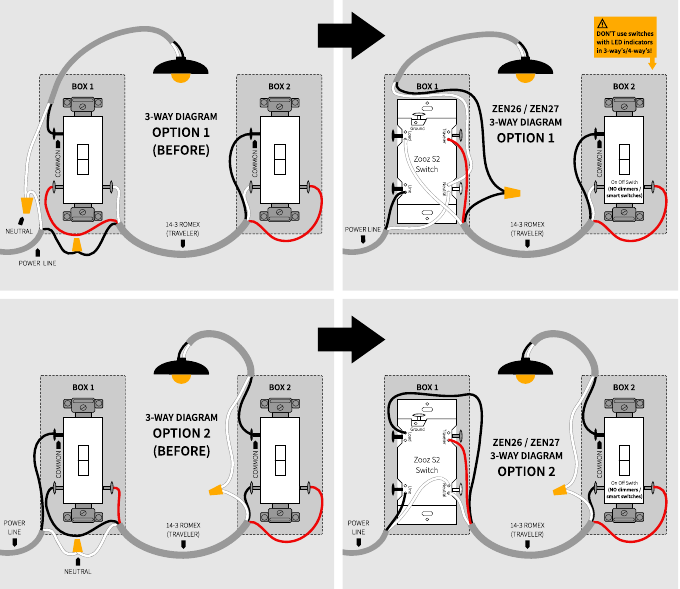

ZEN27 BEDRADINGSCHEMA'S VOOR DE MEEST VOORKOMENDE 3-WEG INSTALLATIES

STOP!
De positie van de draad en schroef, evenals de kleurcodes, zijn alleen ter illustratie. U moet de kleuren en positionering in de illustratie niet blindelings volgen. Identificeer altijd alle draden voordat u Zooz-schakelaars installeert en zorg ervoor dat u de schema's exact kunt afstemmen op uw opstelling. Experimenteer niet en probeer geen "trial-and-error"-installatie voor uw eigen veiligheid.

LET OP!
Als u zich niet op uw gemak voelt bij het identificeren van de bedrading en het voltooien van de installatie, raadpleeg dan een erkende elektricien. Zorg ervoor dat u alle bedrading correct hebt geïdentificeerd voordat u de schakelaar aansluit. Als uw bedrading niet overeenkomt met een van de onderstaande schema's, neem dan contact op met onze support: ask@getzooz.com

ALLEEN AAN/UIT-SCHAKELAARS
Sluit geen Zooz Z-Wave-schakelaars aan op een bestaande 3-weg dimmer, verlichte schakelaar of een elektronische extra schakelaar. Zooz-schakelaars kunnen alleen worden bedraad met mechanische aan/uit-schakelaars in een 3-weg of 4-weg opstelling! Om de schema's te vereenvoudigen, hebben we geen aansluitingen voor de aarddraad opgenomen. Onthoud dat alle Zooz-schakelaars moeten worden bedraad volgens de elektrische code, met de aarddraad aangesloten op de aardklem.

Installeer uw Zooz S2-schakelaar altijd in de doos met directe aansluiting op de voedingslijn. Schema's en instructies in deze handleiding zijn ALLEEN voor ZEN26- en ZEN27-modellen!

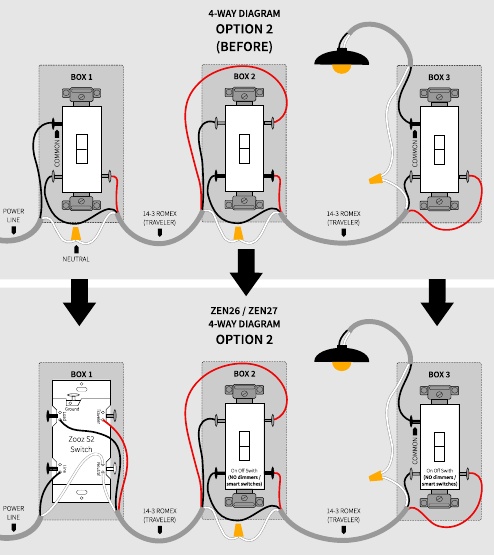

ZEN27 BEDRADINGSCHEMA VOOR DE MEEST VOORKOMENDE 4-WEG INSTALLATIE

CONTROLEER HET 3-WEG / 4-WEG TYPE!
Uw 3-weg en 4-weg schakelaars hebben mogelijk een andere terminalindeling, dus identificeer de in- en uitgangsterminals op de 4-weg schakelaar en de gemeenschappelijke terminal op de 3-weg schakelaar vóór de installatie.

De Simple Direct 3-Way/4-Way die in dit apparaat is geïmplementeerd, is een unieke Z-Wave multi-point besturingsoplossing die valt onder U.S. Patent 10,219,353 Bl.

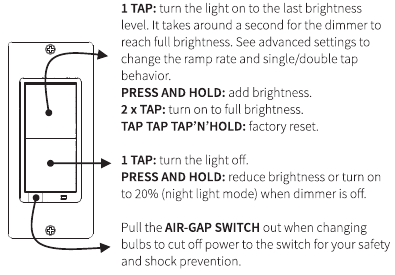

HANDMATIGE BEDIENING

Ga voor meer schema's of om aangepaste instructies aan te vragen naar support.getzooz.com

HEEFT U SLIMME LAMPEN?

Sluit de dimmer NIET rechtstreeks aan op uw slimme lamp. Vraag ons om bedradings- en programmeerinstructies voor aan/uit en helderheidsregeling van uw slimme lamp!

HULP NODIG?

Als je problemen hebt met het lezen van de diagrammen of je bedradingsconfiguratie hier niet ziet, neem dan contact op! We hebben meer 3-weg, 4-weg en 5-weg diagrammen en instructies. Er zijn veel manieren om meerpuntsbedieningsconfiguraties te bedraden, dus probeer de installatie niet voor je eigen veiligheid, tenzij je je bedrading kunt afstemmen op de diagrammen hier.

www.support.getzooz.com
ask@getzooz.com
