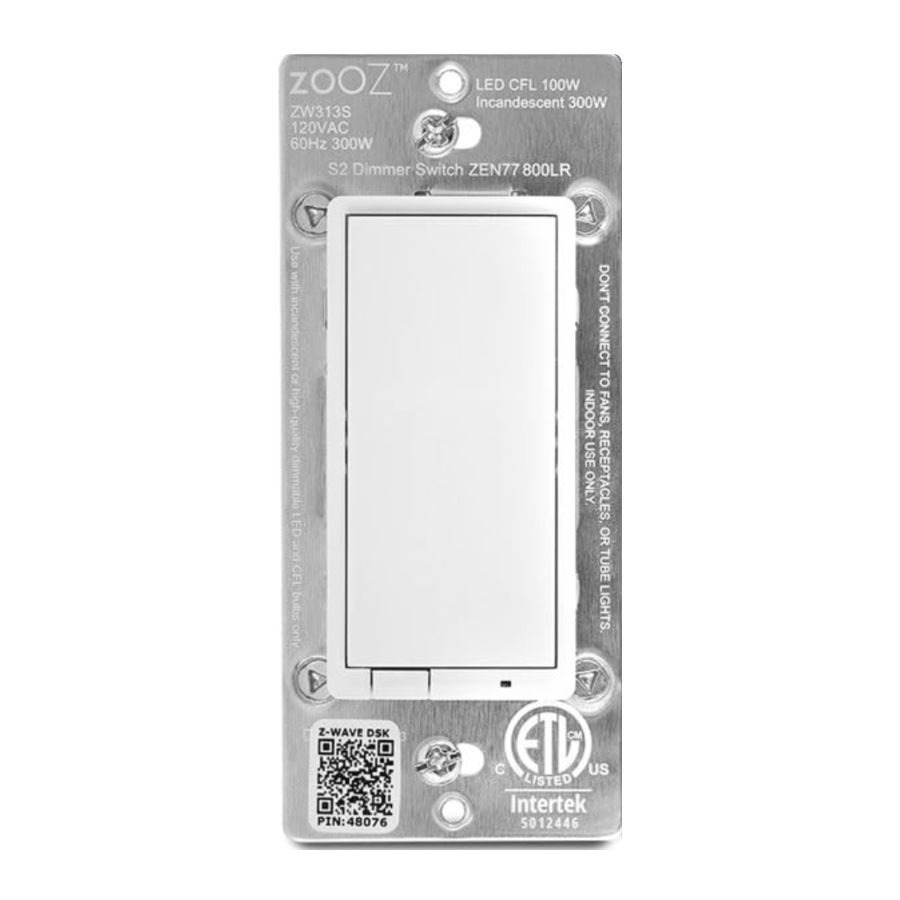

Zooz 700 Series, ZEN77 - Dimmer Switch Handleiding

FUNCTIES

• Handmatige of Z-Wave aan/uit- en helderheidsregeling
• NIEUW: 700 series Z-Wave chip voor beter bereik en snellere bediening
• Simple Direct 3-Way: verbind met bestaande aan/uit-schakelaars in 3-weg, 4-weg en 5-weg opstellingen, geen toevoeging nodig
• Scènebediening: activeer acties met multi-tap (alleen selecte hubs)
• Slimme lampmodus: schakel relais uit en bedien het licht via Z-Wave
• Nachtlampmodus: druk omlaag wanneer uitgeschakeld om lichten op 20% in te schakelen
• Verstelbare LED-indicator in 4 kleuren en 3 helderheidsniveaus
• Werkt met LED- en gloeilampen (niet gebruiken met buizen)

SPECIFICATIES

• Modelnummer: ZEN77 VER. 1.0
• Z-Wave Signaalfrequentie: 908.42 MHz
• Voeding: 120 VAC, 60 Hz
• Maximale belasting: 100 W LED, 300 W gloeilamp; NIET gebruiken met ventilatoren of TL-buizen
• Bereik: Tot 150 meter zichtlijn
• Bedrijfstemperatuur: 32-104°F (0-40°C)
• Installatie en gebruik: Alleen binnenshuis

Dit is een elektrisch apparaat - wees voorzichtig bij het installeren en bedienen van de dimmer. Externe bediening van apparaten kan leiden tot onbedoelde of automatische activering van stroom. Gebruik dit Z-Wave-apparaat niet om elektrische kachels of andere apparaten te bedienen die het risico op brand, brandwonden of elektrische schokken opleveren wanneer ze onbeheerd worden achtergelaten.
Om het risico op oververhitting en mogelijke schade aan andere apparatuur te verminderen, mag u dit apparaat niet installeren om een stopcontact, een motorisch aangedreven apparaat, een fluorescentielamp of een transformatorgevoede armatuur te bedienen.

VOOR DE INSTALLATIE
Deze schakelaar is bedoeld voor installatie in overeenstemming met de National Electric Code en lokale voorschriften. Het wordt aanbevolen om een erkende elektricien deze installatie te laten uitvoeren.

BEDRADING

1. CONTROLEER DE BELASTING: alleen lampen (100W voor LED's, 300W voor gloeilampen), SLUIT DEZE SCHAKELAAR NIET AAN OP STOPCONTACTEN OF TL-LAMPEN.
2. SCHAKEL DE STROOM UIT: schakel de stroom uit in het stroompaneel voordat u begint. Als u in een schakelkast met meerdere schakelaars en meerdere circuits installeert, schakelt u de stroom uit bij alle circuits.
3. CONTROLEER DE DRADEN: markeer belasting (meestal zwart), stroom (meestal zwart), nul (meestal wit) en aarde (meestal blank). Alleen 14 AWG draden! Vertrouw niet uitsluitend op uw multimeter om de draden te identificeren!
   WEET U NIET ZEKER WAT U ZIET? WIJ HELPEN U GRAAG! SUPPORT.GETZOOZ.COM STUUR ONS FOTO'S VAN UW INSTELLING, VOORDAT U DE DRADEN LOSKOPPELT.
4. VERWIJDER DE OUDE SCHAKELAAR: koppel de draden los en label ze met de meegeleverde labelstickers.
5. SLUIT DE Z-WAVE SCHAKELAAR AAN: volg alle installatiestappen zorgvuldig. Sluit de schakelaar PRECIES aan zoals in het diagram.

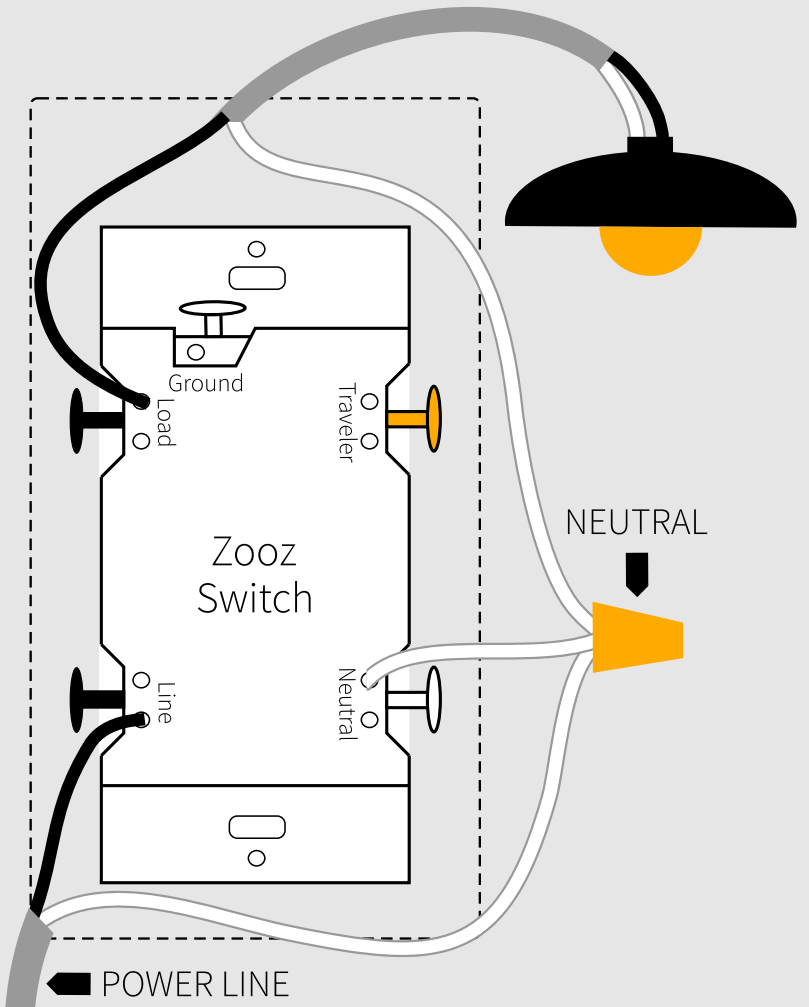

PRODUCTBEDRADINGSDIAGRAM VOOR INSTALLATIE MET ÉÉN POOL

1. Steek de aarddraad (blank) in de Aarde terminal (niet weergegeven in het diagram)
2. Steek de stroomdraad in de Line (Lijn) terminal en de belastingdraad in de Load (Belasting) terminal. Belasting en lijn KUNNEN NIET worden verwisseld, zorg er dus voor dat u ze correct hebt geïdentificeerd!
3. Leid de witte jumper (meegeleverd in de doos) van de bundel witte draden naar de Neutral (Nul) terminal

FORCEER DE SCHROEVEN NIET. Kijk op om te zien hoe u de draden correct installeert.

HOE DE DRADEN TE INSTALLEREN

1. LOSSCHROEVEN: draai de schroef voorzichtig tegen de klok in om ruimte te maken voor de draad. Draai de schroef NIET volledig los.

2. DRUK OMLAAG: zodra deze los zit, drukt u de schroef met uw vinger omlaag zodat deze de schroefdraad oppakt.

3. DRAAD INBRENGEN: zorg ervoor dat de draad perfect recht is en steek deze vervolgens in de terminal terwijl u de schroef omlaag houdt. Wikkel de draden NIET rond de terminals!

4. VASTDRAAIEN: draai de schroef met de klok mee om de draad vast te zetten. DRAAI DE SCHROEF NIET TE VAST AAN!


VOLTOOI DE INSTALLATIE

Zet uw Z-Wave-schakelaar vast in de doos met montageschroeven en ga voorzichtig om met de draden.
Installeer de wandplaat en herstel de stroom naar het circuit.

TEST HET APPARAAT

De LED-indicator moet oplichten zodra u de stroom weer inschakelt als de schakelaar (lamp) UIT staat. Tik op de bovenste schakel voor AAN en de onderste schakel voor UIT. Als de test mislukt, controleer dan of:

• de stroom volledig is hersteld naar het circuit
• de bedrading exact overeenkomt met de instructies
• de belasting niet te groot is en de schakelaar oververhit raakt, waardoor deze wordt uitgeschakeld

• Dit product moet binnenshuis worden geïnstalleerd na voltooiing van eventuele verbouwingen.
• Voorafgaand aan de installatie moet het apparaat worden opgeslagen op een droge, stof- en schimmelvrije plaats.
• Installeer de schakelaar niet op een plaats met directe blootstelling aan de zon, hoge temperaturen of vochtigheid.
• Verwijderd houden van chemicaliën, water en stof.
• Zorg ervoor dat het apparaat nooit in de buurt van een warmtebron of open vuur staat om brand te voorkomen.
• Zorg ervoor dat het apparaat is aangesloten op een elektrische stroombron die de maximale belasting niet overschrijdt. Geen enkel onderdeel van het apparaat mag worden vervangen of gerepareerd door het gebruik

Z-WAVE BEDIENING

1. APPARAAT TOEVOEGEN aan uw hub Start inclusie (koppeling) in de app (of webinterface).
   Weet u niet zeker hoe? Scan een van de QR-codes hieronder voor stapsgewijze instructies of neem contact op: www.support.getzooz.com

2. Voltooi de inclusie bij de schakelaar.
   TIK 3 KEER SNEL OMHOOG
   bij gebruik van traditionele Z-Wave-inclusie.
   SCAN DE QR-CODE / VOER DE 5-CIJFERIGE DSK IN
   bij gebruik van de nieuwe SmartStart-methode.


De LED-indicator knippert blauw om de communicatie te signaleren en wordt 3 seconden groen als de inclusie succesvol is of 3 seconden rood als de koppelingspoging mislukt.

HULP NODIG? ask@getzooz.com
Kies uw hub en scan de QR-code met de camera van uw telefoon. Klik vervolgens op de link om toegang te krijgen tot de stapsgewijze koppelingsinstructies.

SmartThings

Hubitat

Wink

Vera

Krijg meer tutorials en handige tips op www.support.getzooz.com

PROBLEEMOPLOSSING

Het apparaat wordt niet aan uw systeem toegevoegd

Probeer dit:

1. Start UITSLUITING en tik 3 keer snel op de onderste schakelaar.
2. Tik 4-5 keer snel op de bovenste schakelaar wanneer u deze toevoegt.
3. Breng de gateway controller (hub) dichterbij de schakelaar, deze is mogelijk buiten bereik.
4. Krijg tips voor probleemoplossing voor uw hub op www.support.getzooz.com

Het apparaat bedient de lichten niet meer handmatig

Probeer dit:

1. Schakel de stroom uit bij de stroomonderbreker en controleer of er geen draad is losgeraakt.
2. Sluit de schakelaar uit van de hub of reset deze als de handmatige bediening per ongeluk is uitgeschakeld.
3. De belasting is mogelijk incompatibel, dus probeer het met een enkele gloeilamp.

APPARAAT VERWIJDEREN/ONTKOPPELEN

1. Breng uw Z-Wave-gateway (hub) indien mogelijk dicht bij de schakelaar
2. Zet de Z-Wave-hub in uitsluitmodus (weet u niet hoe dat moet? ask@getzooz.com)
3. Tik 3 keer snel op de onderste schakelaar op de schakelaar (de led-indicator begint blauw te knipperen)
4. Uw hub bevestigt de uitsluiting, de led-indicator op de schakelaar wordt 3 seconden groen en het apparaat verdwijnt uit de apparatenlijst van uw controller

FABRIEKSINSTELLINGEN HERSTELLEN

Als uw primaire controller ontbreekt of niet meer werkt, moet u mogelijk het apparaat terugzetten naar de fabrieksinstellingen. Om de schakelaar te resetten, houdt u de onderste schakelaar 10 seconden ingedrukt totdat de led-indicator begint te knipperen. Laat de schakelaar los en tik direct daarna 5 keer op de onderste schakelaar om de reset te voltooien. De led-indicator knippert 3 keer blauw en wordt 3 seconden rood om te bevestigen dat het resetten is gelukt.
LET OP: Alle eerder vastgelegde activiteit en aangepaste instellingen worden uit het geheugen van het apparaat gewist.

GEAVANCEERDE INSTELLINGEN

Raadpleeg de gebruikershandleiding van uw controller voor geavanceerde programmeerinstructies, aangezien deze voor elke software een beetje anders zijn.
Weet u niet waar u moet beginnen? Ga naar www.support.getzooz.com voor gedetailleerde instructies over het wijzigen van de instellingen op SmartThings, Vera en meer.
Of stuur ons gewoon een e-mail: ask@getzooz.com

UW APPARAAT AANPASSEN

Hier is een selectie van instellingen die beschikbaar zijn om uw dimmer aan te passen. Scan de QR-code voor een volledige lijst met parameters en kijk hieronder hoe u ze op uw hub kunt openen.

• Led-indicator gedrag, kleur, helderheid: 6 x OMHOOG TIKKEN om de indicatormodus te wijzigen
• Slimme lampmodus (schakel het relais uit): OMLAAG HOUDEN gedurende 10 seconden en dan 5 x OMHOOG TIKKEN
• Dubbeltik en enkeltik gedrag
• Instelbare dimmingsnelheid en oploopsnelheid

INSTELLINGEN SCANNEN

Kies uw hub en scan de QR-code met de camera van uw telefoon. Klik vervolgens op de link om te leren hoe u de geavanceerde instellingen voor de schakelaar op uw hub kunt openen en wijzigen.

SmartThings

Hubitat

Home Assistant

Vera

SCÈNEBEHEER

U kunt scènes activeren of andere aangesloten apparaten in uw netwerk bedienen met behulp van deze schakelaar. Schakel gewoon de instelling in Parameter 13 in en controleer of uw hub scènebeheer ondersteunt. Wijs scènes of acties toe aan 1 tik, 2 tikken, 3 tikken, 4 tikken en 5 tikken, evenals aan ingedrukt houden en loslaten voor een van de schakelaars.
Scan de QR-code voor programmeerinstructies voor scènebeheer op uw hub.

VRAGEN?
ask@getzooz.com

ASSOCIATIE

Deze dimmerschakelaar ondersteunt Groep 1 met maximaal 01 apparaten voor lifeline-communicatie en Groep 2 en 3 met maximaal 5 apparaten. Dit apparaat stuurt BASIC REPORT naar Groep 1, BASIC SET 0 groep 2 en MULTILEVEL naar Groep 3 (voor dimmen op afstand) bij handmatige bediening.
U kunt directe associatie instellen om de schakelaar een ander Z-Wave-apparaat onafhankelijk van de hub te laten bedienen met behulp van Groep 2 en 3. Niet elke hub toont directe associatie-instellingen in de interface, dus ga naar www.support.getzooz.com om te zien of uw systeem directe associatie toestaat.

Dit product kan worden opgenomen en gebruikt in elk Z-Wave-netwerk met andere Z-Wave-gecertificeerde apparaten van andere fabrikanten en/of andere toepassingen. Alle niet-batterijgevoede knooppunten binnen het netwerk fungeren als repeaters, ongeacht de leverancier, om de betrouwbaarheid van het netwerk te vergroten.
Dit product is voorzien van het nieuwste Security 2 (S2)-framework om het risico op het hacken van slimme thuisnetwerken te elimineren. Dit apparaat is uitgerust met een unieke authenticatiecode voor vertrouwde draadloze communicatie.

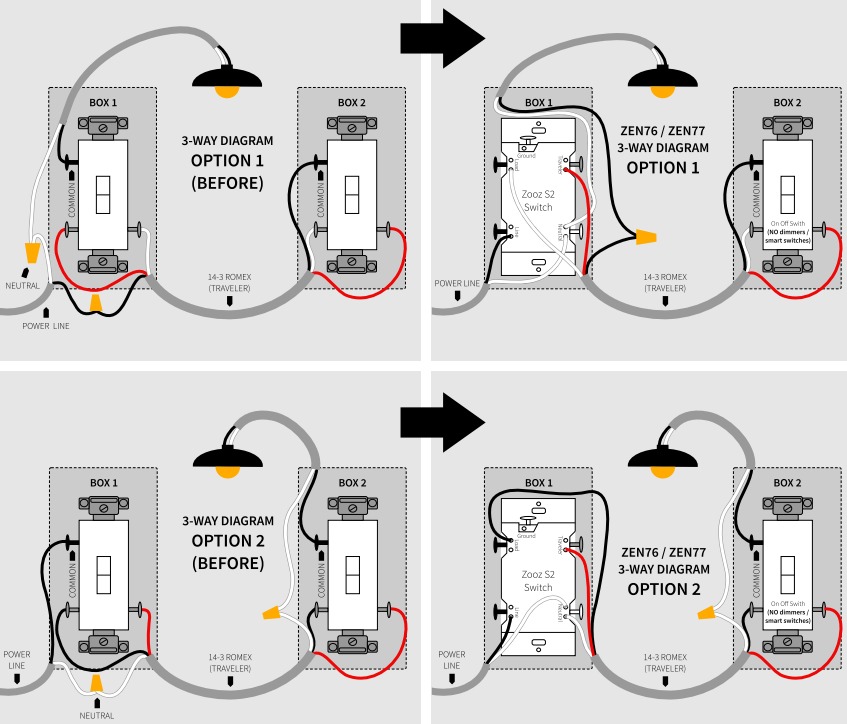

PRODUCTBEDRADINGSDIAGRAMMEN VOOR DE MEEST VOORKOMENDE 3-WEG INSTALLATIES

Gebruik GEEN schakelaars met led-indicatoren in 3-weg/4-weg schakelingen!

STOP!
De draad- en schroefpositie, evenals de kleurcodes, zijn alleen ter illustratie. U moet de kleuren en de positionering in de illustratie niet blindelings volgen. Identificeer altijd alle draden voordat u ZooZ-schakelaars installeert en zorg ervoor dat u de diagrammen exact kunt afstemmen op uw opstelling. Experimenteer niet en probeer geen "trial-and-error" installatie voor uw eigen veiligheid.

LET OP!
Als u zich niet prettig voelt bij het identificeren van de bedrading en het voltooien van de installatie, raadpleeg dan een erkende elektricien. Zorg ervoor dat u alle bedrading correct hebt geïdentificeerd voordat u de schakelaar aansluit. Als uw bedrading niet overeenkomt met een van de onderstaande diagrammen, neem dan contact op met onze ondersteuning: ask@getzooz.com

ALLEEN AAN/UIT-SCHAKELAARS
Sluit geen ZooZ Z-Wave-schakelaars aan op een bestaande 3-weg dimmer, verlichte schakelaar of een elektronische extra schakelaar. ZooZ-schakelaars kunnen alleen worden bedraad met mechanische aan/uit-schakelaars in een 3-weg of 4-weg opstelling!
Om de diagrammen te vereenvoudigen, hebben we geen aansluitingen voor de aardedraad opgenomen. Onthoud dat alle ZooZ-schakelaars moeten worden bedraad volgens de elektrische code, met de aardedraad aangesloten op de aardklem.

Installeer uw ZooZ S2-schakelaar altijd in de doos met directe aansluiting op de stroomleiding.
Diagrammen en instructies in deze handleiding zijn ALLEEN voor ZEN76- en ZEN77-modellen!

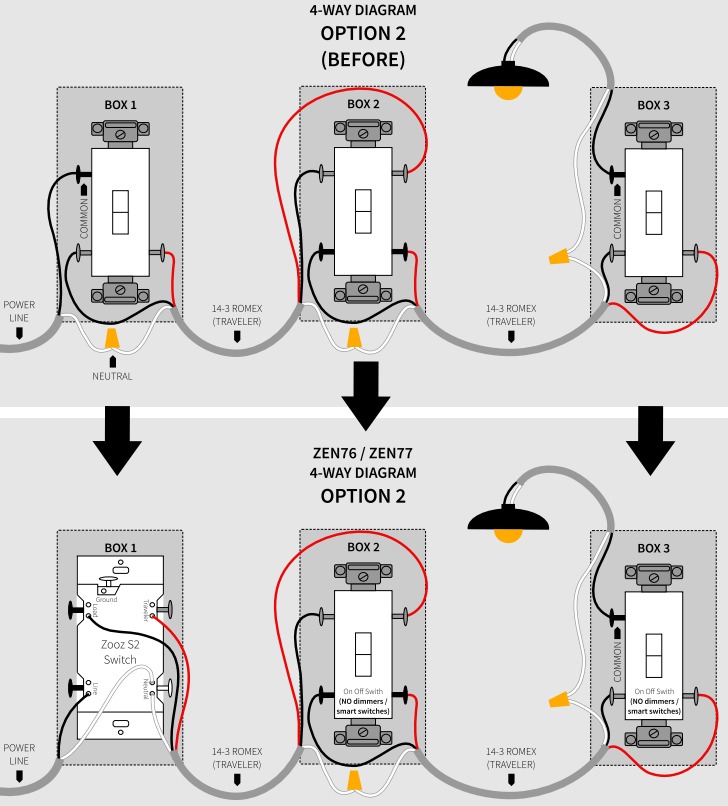

PRODUCTBEDRADINGSCHEMA VOOR DE MEEST VOORKOMENDE 4-WEGBEDRADING

HULP NODIG?
Als je problemen hebt met het lezen van de diagrammen of je bedradingsconfiguratie hier niet ziet, neem dan contact op! We hebben meer 3-weg, 4-weg, en 5-weg diagrammen en instructies. Er zijn veel manieren om meerpuntsschakelingen te bedraden, dus probeer de installatie niet voor je eigen veiligheid, tenzij je je bedrading kunt afstemmen op de diagrammen hier.
www.support.getzooz.com
ask@getzooz.com

BEREIKSTESTTOOL
Je kunt nu eenvoudig controleren of de schakelaar zich binnen het bereik van je Z Wave hub bevindt:
Houd de onderste schakelaar 10 seconden lang ingedrukt totdat de led-indicator begint te knipperen. Laat de schakelaar los en tik binnen 2 seconden 2 keer snel op de onderste schakelaar. De led-indicator geeft vervolgens de signaalsterkte weer.
Continu groen = directe communicatie met de primaire controller is stabiel
Knipperend groen = directe communicatie met de primaire controller is tot stand gebracht, maar het signaal is zwak
Continu blauw = stabiele communicatie met de hub via repeaters
Knipperend blauw = communicatie met de primaire controller is tot stand gebracht via repeaters, maar het signaal is zwak
Continu rood = communicatie met de primaire controller is mislukt
Tik op de onderste schakelaar om de testmodus te verlaten.

OPMERKING: deze functie kan alleen worden geactiveerd als de schakelaar is opgenomen in een Z-Wave-netwerk.

De Simple Direct 3-Way/4-Way die in dit apparaat is geïmplementeerd, is een unieke Z-Wave-meerpuntsbedieningsoplossing die valt onder het Amerikaanse patent 10,219,353 Bl.

MEER KLEUR?
De witte schakelaars op de ZEN77-dimmer kunnen worden vervangen door een andere kleur!
Neem contact op met onze ondersteuning om te controleren welke kleuren momenteel beschikbaar zijn en hoe je vervangende schakelaars kunt bestellen.
Zooz-schakelaars passen bij de tint van standaard Leviton-schakelaars en wandplaten die bij elke grote winkel verkrijgbaar zijn.

Ga voor meer schema's of om aangepaste instructies aan te vragen naar support.getzooz.com

www.getzooz.com
ask@getzooz.com
