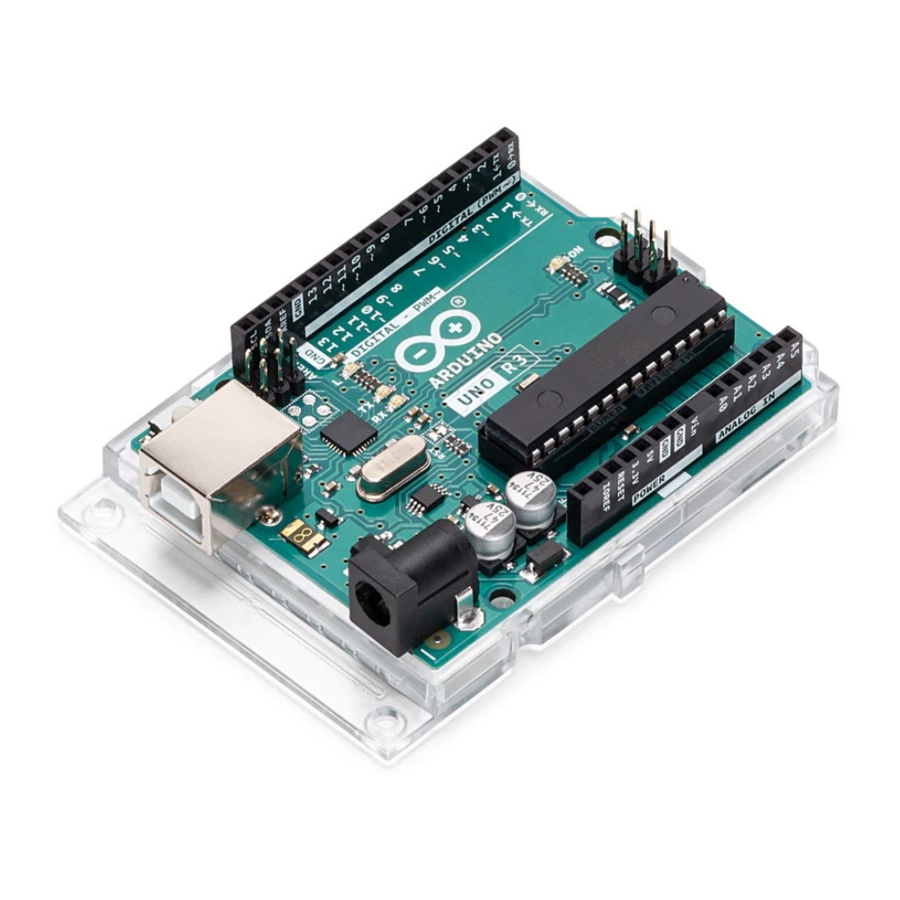

Arduino UNO R3 A000066 - Handleiding computerhardware

Beschrijving

De Arduino® UNO R3 is het perfecte board om vertrouwd te raken met elektronica en programmeren. Dit veelzijdige ontwikkelboard is uitgerust met de bekende ATmega328P en de ATMega 16U2 Processor.

Dit board geeft je een geweldige eerste ervaring in de wereld van Arduino.

Doelgebieden:"
Maker, introductie, industrieën

Kenmerken

ATMega328P Processor

• Geheugen
  • AVR CPU tot 16 MHz
  • 32 kB Flash
  • 2 kB SRAM
  • 1 kB EEPROM
• Beveiliging
  • Power On Reset (POR)
  • Brown Out Detection (BOD)
• Randapparatuur
  • 2x 8-bit Timer/Counter met een speciale perioderegister en vergelijkingskanalen
  • 1x 16-bit Timer/Counter met een speciale perioderegister, input capture en vergelijkingskanalen
  • 1x USART met fractionele baudratesgenerator en start-of-framedetectie
  • 1x controller/peripheral Serial Peripheral Interface (SPI)
  • 1x Dual mode controller/peripheral I2C
  • 1x Analog Comparator (AC) met een schaalbare referentie-ingang
  • Watchdog Timer met afzonderlijke on-chip oscillator
  • Zes PWM-kanalen
  • Interrupt en wake-up bij pin-verandering
• ATMega16U2 Processor
  • 8-bit AVR® RISC-gebaseerde microcontroller
• Geheugen
  • 16 kB ISP Flash
  • 512B EEPROM 512B SRAM
  • debugWIRE-interface voor on-chip debugging en programmeren
• Vermogen
  • 2.7-5.5 volt

Het board

Toepassingsvoorbeelden

Het UNO-board is het vlaggenschipproduct van Arduino. Ongeacht of je nieuw bent in de wereld van elektronica of de UNO R3 gebruikt als een hulpmiddel voor educatieve doeleinden of industrie-gerelateerde taken, de UNO R3 zal waarschijnlijk aan je behoeften voldoen.

Eerste kennismaking met elektronica: Als dit je eerste project is binnen programmeren en elektronica, ga dan aan de slag met ons meest gebruikte en gedocumenteerde board; UNO. Het is uitgerust met de bekende ATmega328P-processor, 14 digitale input/output pinnen, 6 analoge inputs, USB-verbindingen, ICSP header en resetknop. Dit board bevat alles wat je nodig hebt voor een geweldige eerste ervaring met Arduino.

Industrie-standaard ontwikkelboard: Bedrijven in verschillende industrieën gebruiken het UNO R3-board als het brein voor hun PLC's.

Educatieve doeleinden: Hoewel het UNO R3-board al ongeveer tien jaar bestaat, wordt het nog steeds veel gebruikt voor verschillende educatieve doeleinden en wetenschappelijke projecten. De hoge standaard en topkwaliteit prestaties van het board maken het een geweldige bron om real-time gegevens van sensoren vast te leggen en complexe laboratoriumapparatuur te activeren, om een paar voorbeelden te noemen.

Gerelateerde producten

• Arduino Starter Kit
• Arduino UNO R4 Minima
• Arduino UNO R4 WiFi
• Tinkerkit Braccio Robot

Beoordelingen

Aanbevolen bedrijfsomstandigheden

OPMERKING: Bij extreme temperaturen werken EEPROM, spanningsregelaar en de kristaloscillator mogelijk niet zoals verwacht.

Stroomverbruik

Functioneel overzicht

Boardtopologie

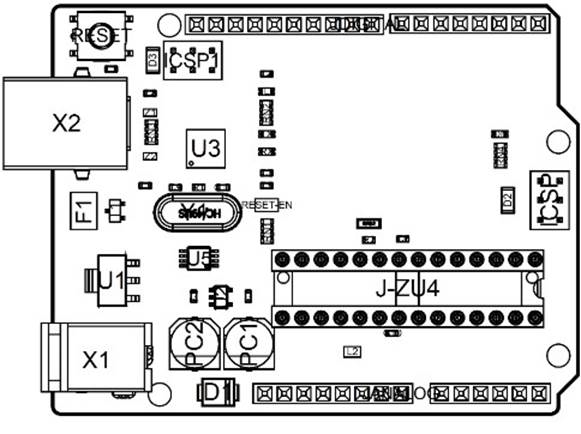

Bovenaanzicht

Boardtopologie

Processor

De hoofdprocessor is een ATmega328P die draait op maximaal 20 MHz. De meeste pinnen zijn verbonden met de externe headers, maar sommige zijn gereserveerd voor interne communicatie met de USB Bridge-coprocessor.

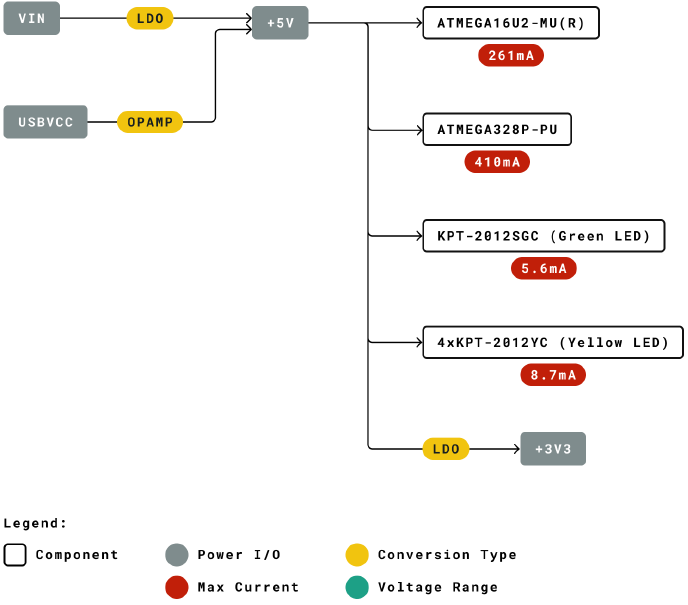

Voedingsschema

Voedingsschema

Boardbediening

Aan de slag - IDE

Als je je UNO R3 offline wilt programmeren, moet je de Arduino Desktop IDE [1] installeren. Om de UNO R3 op je computer aan te sluiten, heb je een USB-B-kabel nodig. Deze levert ook stroom aan het board, zoals aangegeven door de LED.

Aan de slag - Arduino Cloud Editor

Alle Arduino-boards, inclusief deze, werken direct uit de verpakking op de Arduino Cloud Editor [2], door simpelweg een eenvoudige plugin te installeren.

De Arduino Cloud Editor wordt online gehost, daarom is deze altijd up-to-date met de nieuwste functies en ondersteuning voor alle boards. Volg [3] om te beginnen met coderen in de browser en je sketches naar je board te uploaden.

Voorbeeldsketches

Voorbeeldsketches voor de UNO R3 zijn te vinden in het menu "Voorbeelden" in de Arduino IDE of in de sectie "Documentatie" van de Arduino website [4].

Online bronnen

Nu je de basis hebt doorgenomen van wat je met het board kunt doen, kun je de eindeloze mogelijkheden ervan verkennen door opwindende projecten te bekijken op Arduino Project Hub [5], de Arduino Library Reference [6] en de online Arduino store [7] waar je je board kunt aanvullen met sensoren, actuatoren en meer.

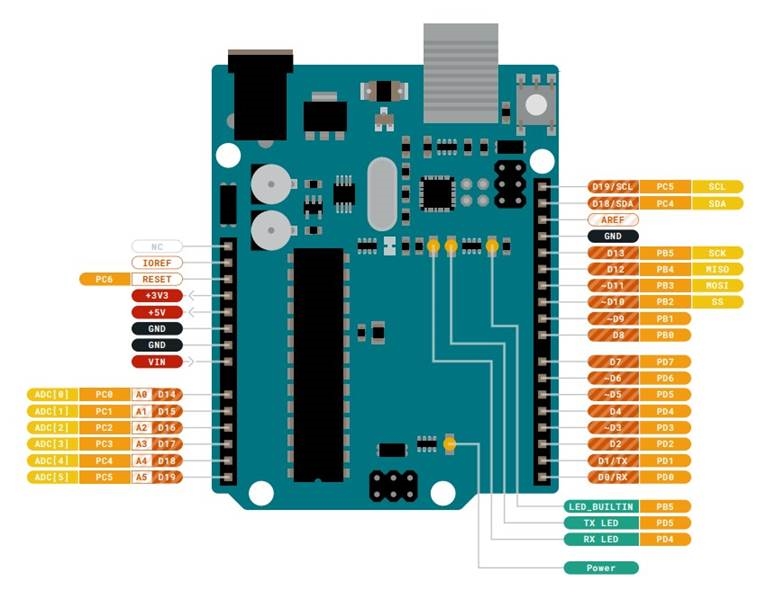

Connector-pinaansluitingen

Pinaansluiting

JANALOG

JDIGITAL

Mechanische informatie

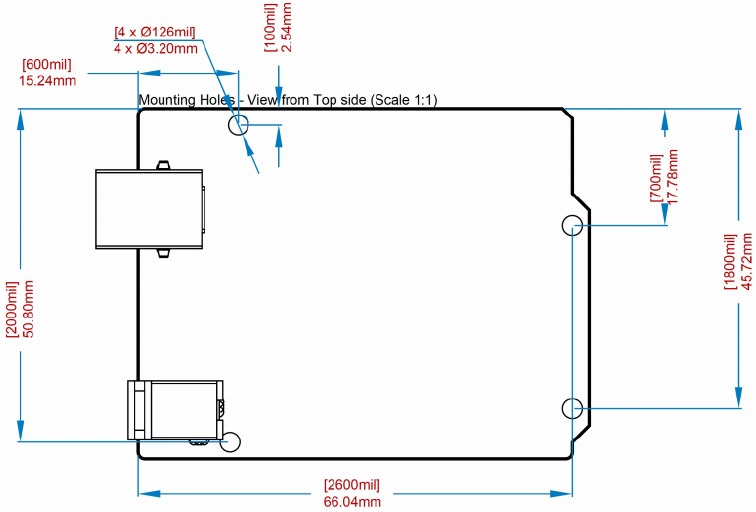

Boardomtrek & montagegaten

Boardomtrek

Referenties

• Arduino - Home

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Arduino UNO R3 A000066 - Handleiding computerhardware

Beschikbare talen
