Arduino UNO Mini, ABX00062 Handleiding
Beschrijving
We vieren de verjaardag van ons vlaggenschipboard, Arduino® UNO, door een even effectieve en veelzijdige miniatuur te produceren: de Arduino® UNO Mini Limited Edition. Dit board is, net als zijn grote broer, uitgerust met de ATMega328P en de ATMega 16U2-processor, maar is geüpdatet met een USB-C®-connector.
Doelgebieden:
Hobby-maken, toekomst vormgeven, engineering, ontwerpen, problemen oplossen
Functies
| Component | Details | |
| ATMega328P | Processor | AVR CPU tot 16 MHz |
| Geheugen | 32 kB Flash 2 kB SRAM 1 kB EEPROM | |
| Beveiliging | Power On Reset (POR) Brown out Detection (BOD) | |
| Randapparatuur | 2x 8-bit Timer/Counter met een speciale perioderegister en vergelijkingskanalen 1x 16-bit Timer/Counter met een speciale perioderegister, input capture en vergelijkingskanalen 1x USART met fractionele baud rate generator en start-of-frame detectie 1x controller/peripheral Serial Peripheral Interface (SPI) 1x Dual mode controller/peripheral I2C 1x Analog Comparator (AC) met een schaalbare referentie-input Watchdog Timer met aparte on-chip oscillator Zes PWM-kanalen Interrupt en wake-up bij pin-verandering | |
| ATMega16U2 | Processor | 8-bit AVR® RISC-gebaseerde microcontroller |
| Geheugen | 16 KB ISP Flash \ 512B EEPROM 512 SRAM debugWIRE interface voor on-chip debugging | |
| Stroom | 2.7-5.5 volt |

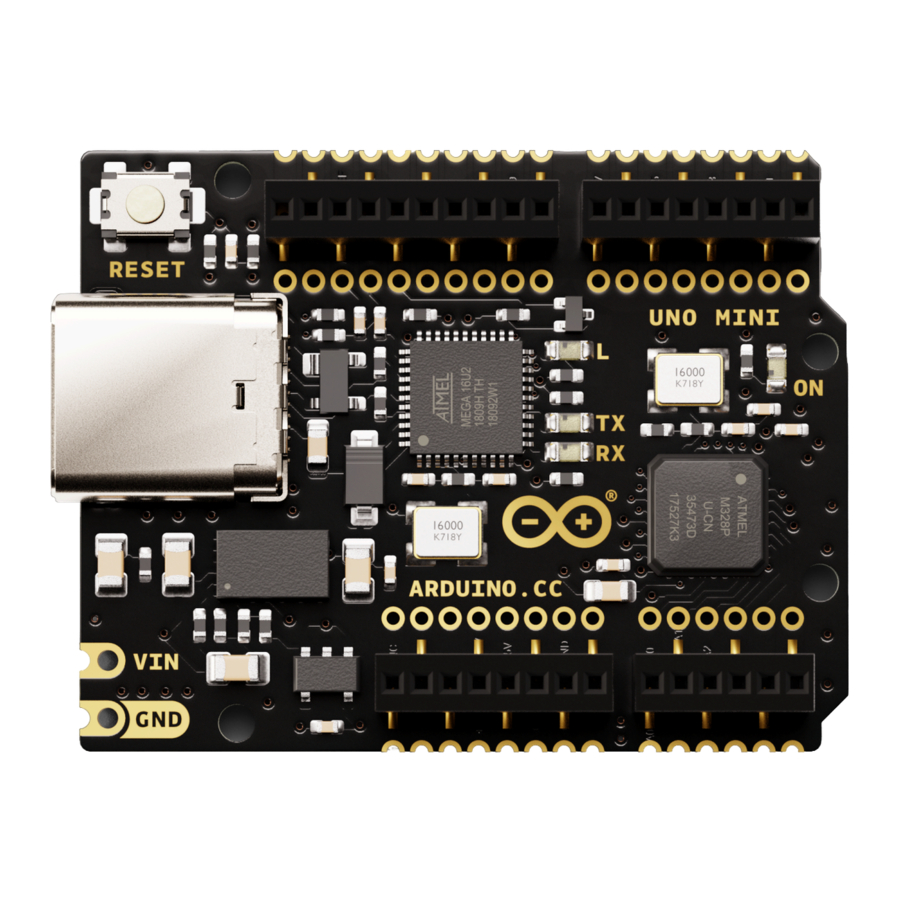

Het board
Toepassingsvoorbeelden
De UNO Mini LE is een kleinere versie van de Arduino UNO - om een succesvol decennium te vieren. De UNO Mini LE is een verzamelobject voor Arduino-liefhebbers.
Een eerbetoonboard: De UNO Mini LE is een speciale variant van de Arduino UNO. Ondanks het kleine formaat is hij uitgerust met zowel de ATmega328P als de ATMega16U2, evenals de 14 digitale input/output pinnen, 6 analoge ingangen, USB-aansluiting, ICSP-header en resetknop. Dit board bevat alles wat je nodig hebt voor een geweldige eerste ervaring met Arduino.
Industriestandaard ontwikkelingsboard: Het UNO Mini LE-board kan in verschillende bedrijven en industrieën worden gebruikt, als het brein voor verschillende PLC's.
Educatieve doeleinden: Dit is een perfect board om te gebruiken voor verschillende educatieve doeleinden en wetenschappelijke projecten. De hoge standaard en topkwaliteit prestaties van het board maken het een geweldige bron om real time van sensoren vast te leggen en om complexe laboratoriumapparatuur te activeren om een paar voorbeelden te noemen.
Gerelateerde producten
- Arduino Starter Kit
- Tinkerkit Braccio Robot
Beoordelingen
Aanbevolen bedrijfsomstandigheden
| Symbool | Beschrijving | Min | Max |
| Conservatieve thermische limieten voor het hele board: | -40°C (-40°F) | 85°C (185°F) |
OPMERKING: Bij extreme temperaturen werken EEPROM, spanningsregelaar en de kristaloscillator mogelijk niet zoals verwacht vanwege de extreme temperatuuromstandigheden
Stroomverbruik
| Symbool | Beschrijving | Min | Typ | Max | Eenheid |
| VINMax | Maximale ingangsspanning van VIN-pad | 6 | - | 20 | V |
| VUSBMax | Maximale ingangsspanning van USB-connector | - | 5.5 | V | |
| PMax | Maximaal stroomverbruik | 55 mAh | - | 500 mA |
Functioneel overzicht
Boardtopologie

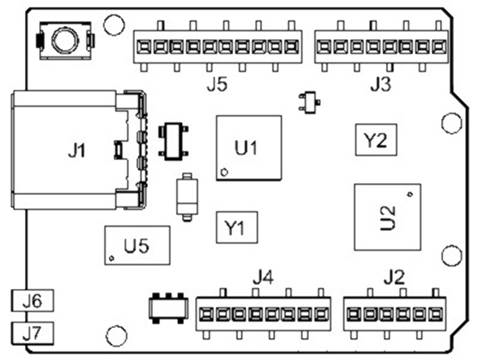

Boardtopologie, Bovenkant
| Ref. | Beschrijving | Ref. | Beschrijving |
| J1 | USB C® Connector | J7 | Aarde |
| J2 | 6x Connector pin (vrouwelijk) | U1 | ATMEGA16U2 Module |
| J3 | 8x Connector pin (vrouwelijk) | U2 | ATMEGA328P Module |
| J4 | 8x Connector pin (vrouwelijk) | U5 | MPM3610AGQV-PIC StpDwn-CONV.21V 1.2A |
| J5 | 10x Connector pin (vrouwelijk) | Y1 | Kristaloscillator |
| J6 | Ingangsspanning | Y2 | Kristaloscillator |
Processor
De hoofdprocessor is een ATmega328P die draait op maximaal 20 MHz. De meeste pinnen zijn verbonden met de externe headers, maar sommige zijn gereserveerd voor interne communicatie met de USB Bridge co-processor.

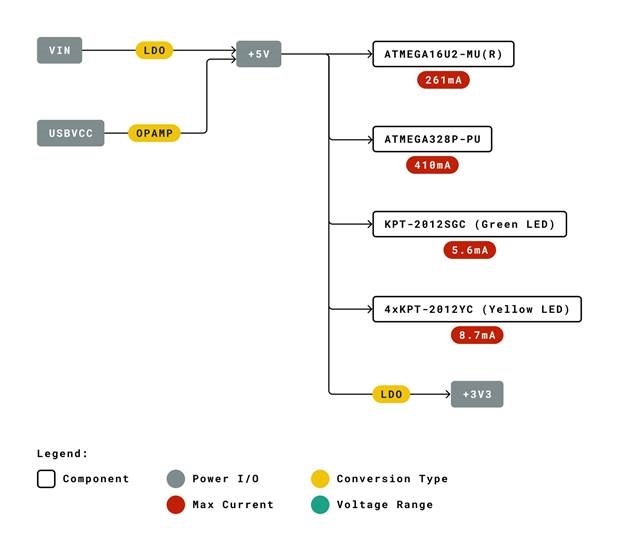

Stroomboom
Stroomboom
Boardbediening
Aan de slag - IDE
Als je je UNO Mini LE offline wilt programmeren, moet je de Arduino Desktop IDE [1] installeren. Om de UNO Mini LE op je computer aan te sluiten, heb je een Micro-C USB-kabel nodig. Deze levert ook stroom aan het board, zoals aangegeven door de LED.
Aan de slag - Arduino Cloud Editor
Alle Arduino-boards, inclusief deze, werken direct uit de doos op de Arduino Cloud Editor [2], door slechts een eenvoudige plugin te installeren.
De Arduino Cloud Editor wordt online gehost, dus hij is altijd up-to-date met de nieuwste functies en ondersteuning voor alle boards. Volg [3] om te beginnen met coderen in de browser en je sketches te uploaden naar je board.
Aan de slag - Arduino Cloud
Alle Arduino IoT-producten worden ondersteund op Arduino Cloud, waarmee je sensorgegevens kunt loggen, grafieken kunt maken en analyseren, gebeurtenissen kunt activeren en je huis of bedrijf kunt automatiseren.
Voorbeeldsketches
Voorbeeldsketches voor de Arduino UNO Mini zijn te vinden in het menu "Voorbeelden" in de Arduino IDE of in Arduino Docs [4].
Online bronnen
Nu je de basis hebt doorgenomen van wat je met het board kunt doen, kun je de eindeloze mogelijkheden die het biedt verkennen door spannende projecten te bekijken op Arduino Project Hub [5], de Arduino Library Reference [6] en de online store [7] waar je je board kunt aanvullen met sensoren, actuatoren en meer

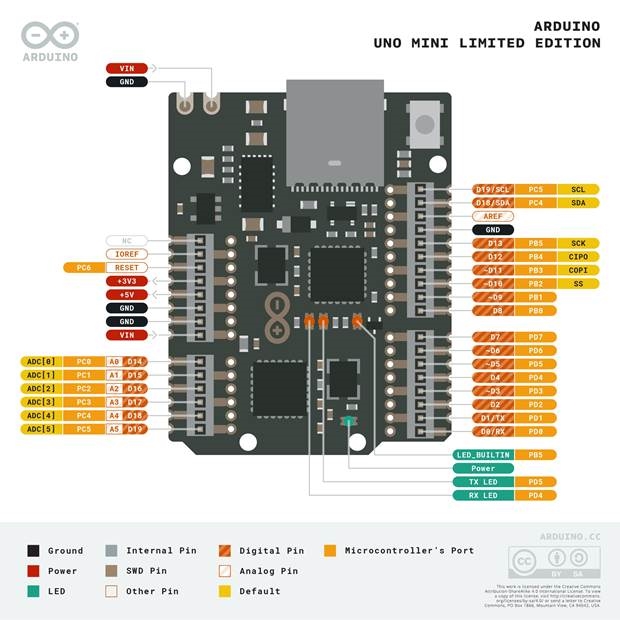

Connector Pinouts
Pinout

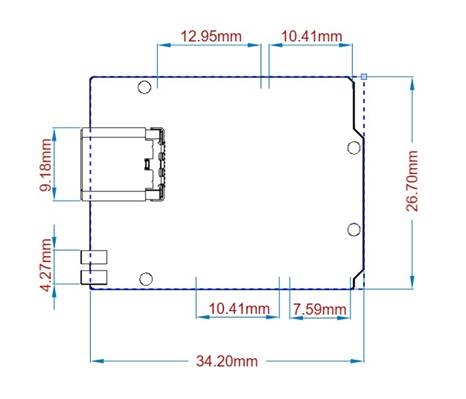

Mechanische informatie
Boardoverzicht
Bedrijfsinformatie
| Bedrijfsnaam | Arduino S.r.l |
| Bedrijfsadres | Via Andrea Appiani 25 20900 MONZA Italië |
Referentiedocumentatie
| Referentie | Link |
| Arduino IDE (Desktop) | https://www.arduino.cc/en/Main/Software |
| Arduino Cloud Editor | https://create.arduino.cc/editor |
| Arduino Cloud Editor - Aan de slag | https://docs.arduino.cc/arduino-cloud/guides/editor/ |
| Arduino Docs | https://docs.arduino.cc |
| Arduino Project Hub | https://create.arduino.cc/projecthub |
| Library Reference | https://www.arduino.cc/reference/en/ |
| Online Store | https://store.arduino.cc/ |
