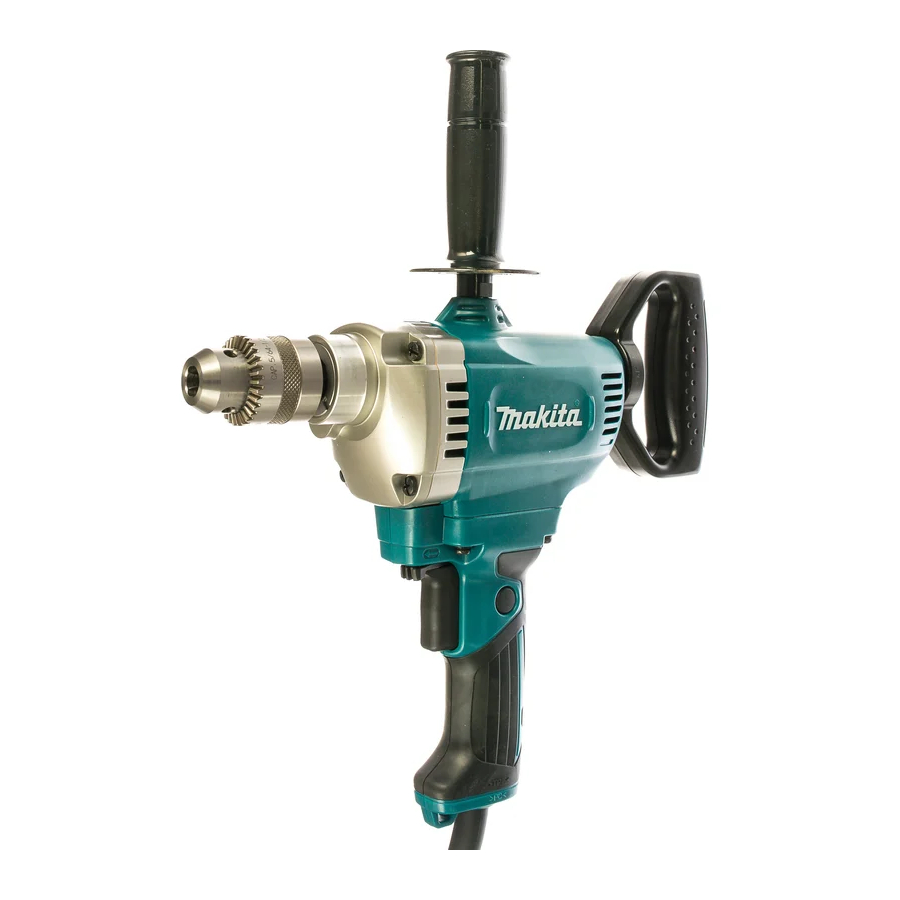

Makita DS4012 - Boorhandleiding

SPECIFICATIES

Model:		DS4012
Boorcapaciteiten	Staal	13 mm
	Hout	36 mm
Onbelast toerental		0 - 600 min-1
Totale lengte		340 mm
Nettogewicht		2.8 - 3.0 kg
Veiligheidsklasse		/II

• Vanwege ons voortdurende onderzoeks- en ontwikkelingsprogramma kunnen de specificaties hierin zonder voorafgaande kennisgeving worden gewijzigd.
• Specificaties kunnen van land tot land verschillen.
• Het gewicht kan verschillen afhankelijk van de bevestiging(en). De lichtste en zwaarste combinatie, volgens EPTA-Procedure 01/2014, worden in de tabel weergegeven.

Beoogd gebruik

Het gereedschap is bedoeld voor het boren in hout, metaal en plastic.

Stroomvoorziening

Het gereedschap mag alleen worden aangesloten op een stroomvoorziening met dezelfde spanning als aangegeven op het typeplaatje, en mag alleen worden gebruikt op een enkelfasige AC-voeding. Ze zijn dubbel geïsoleerd en kunnen daarom ook worden gebruikt bij stopcontacten zonder aarddraad.

Geluid

Het typische A-gewogen geluidsniveau, bepaald volgens EN62841-2-1:
Geluidsdrukniveau (L_pA): 83 dB (A)
Geluidsvermogensniveau (L_WA): 90 dB (A)
Onzekerheid (K): 3 dB (A)

LET OP: De aangegeven geluidsemissiewaarde(n) is/zijn gemeten volgens een standaard testmethode en kan/kunnen worden gebruikt om het ene gereedschap met het andere te vergelijken.

LET OP: De aangegeven geluidsemissiewaarde(n) kan/kunnen ook worden gebruikt voor een voorlopige beoordeling van de blootstelling.

Draag gehoorbescherming.

De geluidsemissie tijdens het daadwerkelijke gebruik van het elektrisch gereedschap kan afwijken van de aangegeven waarde(n), afhankelijk van de manier waarop het gereedschap wordt gebruikt, met name welk soort werkstuk wordt bewerkt.

Zorg ervoor dat u veiligheidsmaatregelen identificeert om de bediener te beschermen die zijn gebaseerd op een schatting van de blootstelling onder de werkelijke gebruiksomstandigheden (rekening houdend met alle delen van de bedrijfscyclus, zoals de tijden dat het gereedschap is uitgeschakeld en wanneer het stationair draait, naast de triggertijd).

Trilling

De totale trillingswaarde (triaxiale vectorsom) bepaald volgens EN62841-2-1:
Werkmodus: boren in metaal
Trillingsemissie (a_{h, D}): 8.5 m/s²
Onzekerheid (K): 1.5 m/s²

LET OP: De aangegeven totale trillingswaarde(n) is/zijn gemeten volgens een standaard testmethode en kan/kunnen worden gebruikt om het ene gereedschap met het andere te vergelijken.

LET OP: De aangegeven totale trillingswaarde(n) kan/kunnen ook worden gebruikt voor een voorlopige beoordeling van de blootstelling.

De trillingsemissie tijdens het daadwerkelijke gebruik van het elektrisch gereedschap kan afwijken van de aangegeven waarde(n), afhankelijk van de manier waarop het gereedschap wordt gebruikt, met name welk soort werkstuk wordt bewerkt.

Zorg ervoor dat u veiligheidsmaatregelen identificeert om de bediener te beschermen die zijn gebaseerd op een schatting van de blootstelling onder de werkelijke gebruiksomstandigheden (rekening houdend met alle delen van de bedrijfscyclus, zoals de tijden dat het gereedschap is uitgeschakeld en wanneer het stationair draait, naast de triggertijd).

VEILIGHEIDSWAARSCHUWINGEN

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrisch gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.
De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw elektrisch gereedschap met snoer of uw elektrisch gereedschap op batterijen (draadloos).

Veiligheidswaarschuwingen voor boormachines

Veiligheidsinstructies voor alle bewerkingen

1. Gebruik de extra handgreep(pen). Verlies van controle kan persoonlijk letsel veroorzaken.
2. Houd het elektrisch gereedschap vast aan geïsoleerde grijpvlakken wanneer u een bewerking uitvoert waarbij het snijaccessoire in contact kan komen met verborgen bedrading of het eigen snoer. Contact van het snijaccessoire met een "onder spanning staande" draad kan blootliggende metalen delen van het elektrisch gereedschap "onder spanning" zetten en kan de bediener een elektrische schok geven.
3. Zorg er altijd voor dat u stevig staat. Zorg ervoor dat er niemand onder staat wanneer u het gereedschap op hoge plaatsen gebruikt.
4. Houd het gereedschap stevig vast.
5. Houd uw handen uit de buurt van draaiende onderdelen.
6. Laat het gereedschap niet draaien. Bedien het gereedschap alleen als het in de hand wordt gehouden.
7. Raak de boor of het werkstuk niet onmiddellijk na gebruik aan; ze kunnen extreem heet zijn en uw huid verbranden.
8. Sommige materialen bevatten chemicaliën die giftig kunnen zijn. Wees voorzichtig om inademing van stof en contact met de huid te voorkomen. Volg de veiligheidsinformatie van de materiaalleverancier.
9. Als de boor niet kan worden losgemaakt, zelfs niet als u de bekken opent, gebruik dan een tang om deze eruit te trekken. In een dergelijk geval kan het met de hand uittrekken van de boor leiden tot letsel door de scherpe rand.

Veiligheidsinstructies bij het gebruik van lange boren

1. Gebruik nooit een hogere snelheid dan de maximale snelheid van de boor. Bij hogere snelheden zal de boor waarschijnlijk buigen als deze vrij kan draaien zonder contact te maken met het werkstuk, wat kan leiden tot persoonlijk letsel.
2. Begin altijd met boren op lage snelheid en met de punt van de boor in contact met het werkstuk. Bij hogere snelheden zal de boor waarschijnlijk buigen als deze vrij kan draaien zonder contact te maken met het werkstuk, wat kan leiden tot persoonlijk letsel.
3. Oefen alleen druk uit in een rechte lijn met de boor en oefen geen overmatige druk uit. Boren kunnen buigen en breken of verlies van controle veroorzaken, wat kan leiden tot persoonlijk letsel.

BEWAAR DEZE INSTRUCTIES.

Laat comfort of vertrouwdheid met het product (verkregen door herhaald gebruik) geen strikte naleving van de veiligheidsregels voor het betreffende product vervangen. MISBRUIK of het niet opvolgen van de veiligheidsregels die in deze handleiding worden vermeld, kan leiden tot ernstig persoonlijk letsel.

FUNCTIONELE BESCHRIJVING

Zorg er altijd voor dat het gereedschap is uitgeschakeld en losgekoppeld voordat u de functie op het gereedschap aanpast of controleert.

Schakelactie

Voordat u het gereedschap aansluit, moet u altijd controleren of de schakelaar goed werkt en terugkeert naar de "UIT"-stand wanneer deze wordt losgelaten.

1. Schakelaar
2. Vergrendelknop

   Fig.1

Om het gereedschap te starten, trekt u gewoon aan de schakelaar. De gereedschapssnelheid wordt verhoogd door de druk op de schakelaar te verhogen. Laat de schakelaar los om te stoppen.

Voor continu gebruik trekt u aan de schakelaar, drukt u op de vergrendelknop en laat u vervolgens de schakelaar los. Om het gereedschap vanuit de vergrendelde positie te stoppen, trekt u de schakelaar volledig in en laat u deze vervolgens los.

Omkeerschakelaar

Controleer altijd de draairichting voor gebruik.

Gebruik de omkeerschakelaar pas als het gereedschap volledig tot stilstand is gekomen. Het wijzigen van de draairichting voordat het gereedschap stopt, kan het gereedschap beschadigen.

Als de schakelaar niet kan worden ingedrukt, controleer dan of de omkeerschakelaar volledig is ingesteld op de positie ← (A-zijde) of de positie → (B-zijde).

1. Omkeerschakelaar

   Fig.2

Dit gereedschap heeft een omkeerschakelaar om de draairichting te wijzigen. Beweeg de omkeerschakelaar naar de positie (A-zijde) voor een draairichting met de klok mee of naar de positie (B-zijde) voor een draairichting tegen de klok in.

MONTAGE

Zorg er altijd voor dat het gereedschap is uitgeschakeld en losgekoppeld voordat u werkzaamheden aan het gereedschap uitvoert.

De bovenste handgreep (extra handgreep) installeren

Fig.3

Schroef de bovenste handgreep stevig op het gereedschap.

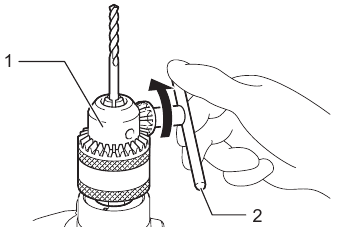

De boor installeren of verwijderen

Fig.4

1. Boorkop
2. Boorkopsleutel

Om de boor te installeren, plaatst u deze zo ver mogelijk in de boorkop. Draai de boorkop met de hand vast. Plaats de boorkopsleutel in elk van de drie gaten en draai deze met de klok mee vast. Zorg ervoor dat u alle drie de boorkopgaten gelijkmatig vastdraait. Om de boor te verwijderen, draait u de boorkopsleutel tegen de klok in in slechts één gat en maakt u de boorkop vervolgens met de hand los.

Nadat u de boorkopsleutel hebt gebruikt, moet u deze terugbrengen naar de oorspronkelijke positie.

BEDIENING

Boorbediening

Fig.5

Gebruik altijd de bovenste of achterste handgreep (extra handgreep) en houd het gereedschap tijdens het gebruik stevig vast aan de bovenste of achterste handgreep en de schakelaar.

Boren in hout

Bij het boren in hout worden de beste resultaten verkregen met houtboren die zijn uitgerust met een geleideschroef. De geleideschroef maakt het boren gemakkelijker doordat de boor in het werkstuk wordt getrokken.

Boren in metaal

Om te voorkomen dat de boor slipt bij het starten van een gat, maakt u een inkeping met een centerpons en een hamer op het punt waar moet worden geboord. Plaats de punt van de boor in de inkeping en begin met boren. Gebruik een snijolie bij het boren in metalen. Uitzonderingen zijn ijzer en messing, die droog moeten worden geboord.

Overmatig op het gereedschap drukken versnelt het boren niet. In feite zal deze overmatige druk alleen maar de punt van uw boor beschadigen, de prestaties van het gereedschap verminderen en de levensduur van het gereedschap verkorten.

Houd het gereedschap stevig vast en wees voorzichtig wanneer de boor door het werkstuk begint te breken. Er wordt een enorme kracht uitgeoefend op het gereedschap/de boor op het moment dat het gat doorbreekt.

Een vastgelopen boor kan eenvoudig worden verwijderd door de omkeerschakelaar in te stellen op de omgekeerde draairichting om deze eruit te halen. Het gereedschap kan echter abrupt terugtrekken als u het niet stevig vasthoudt.

Zet werkstukken altijd vast in een bankschroef of een soortgelijk vasthoudapparaat.

Vermijd boren in materiaal waarvan u vermoedt dat het verborgen spijkers of andere dingen bevat die ervoor kunnen zorgen dat de boor vastloopt of breekt.

ONDERHOUD

Zorg er altijd voor dat het gereedschap is uitgeschakeld en losgekoppeld voordat u probeert inspectie of onderhoud uit te voeren.

LET OP: Gebruik nooit benzine, benzeen, verdunner, alcohol of iets dergelijks. Verkleuring, vervorming of scheuren kunnen het gevolg zijn.

Koolborstels vervangen

1. Limietmarkering

   Fig.6

Controleer de koolborstels regelmatig.

Vervang ze wanneer ze tot de limietmarkering zijn versleten. Houd de koolborstels schoon en vrij om in de houders te glijden. Beide koolborstels moeten tegelijkertijd worden vervangen. Gebruik alleen identieke koolborstels.

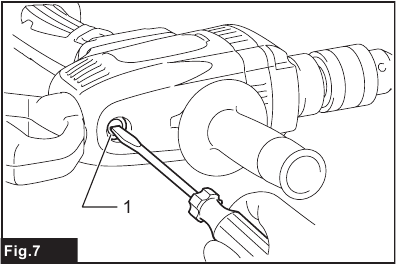

1. Gebruik een schroevendraaier om de borstelhouderdeksels te verwijderen.
2. Haal de versleten koolborstels eruit, plaats de nieuwe en zet de borstelhouderdeksels vast.
   1. Borstelhouderdeksel


Om de VEILIGHEID en BETROUWBAARHEID van het product te behouden, moeten reparaties, ander onderhoud of aanpassingen worden uitgevoerd door erkende Makita-servicecentra of fabrieksservicecentra, waarbij altijd Makita-vervangingsonderdelen worden gebruikt.

OPTIONELE ACCESSOIRES

Deze accessoires of hulpstukken worden aanbevolen voor gebruik met uw Makita-gereedschap dat in deze handleiding wordt gespecificeerd. Het gebruik van andere accessoires of hulpstukken kan een risico op persoonlijk letsel opleveren. Gebruik accessoires of hulpstukken alleen voor het aangegeven doel.

Als u meer informatie over deze accessoires nodig hebt, kunt u contact opnemen met uw plaatselijke Makita-servicecentrum.

• Boren
• Gatenzagen
• Hoekhulpstuk
• Boorkopsleutel
• Handgreep 36
• Dieptemeterassemblage
• Sleutel

LET OP: Sommige items in de lijst kunnen als standaardaccessoires in de gereedschapset zijn opgenomen. Ze kunnen van land tot land verschillen.
