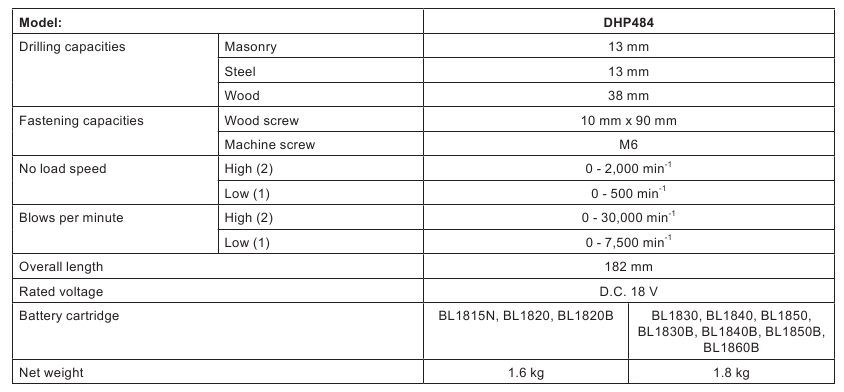

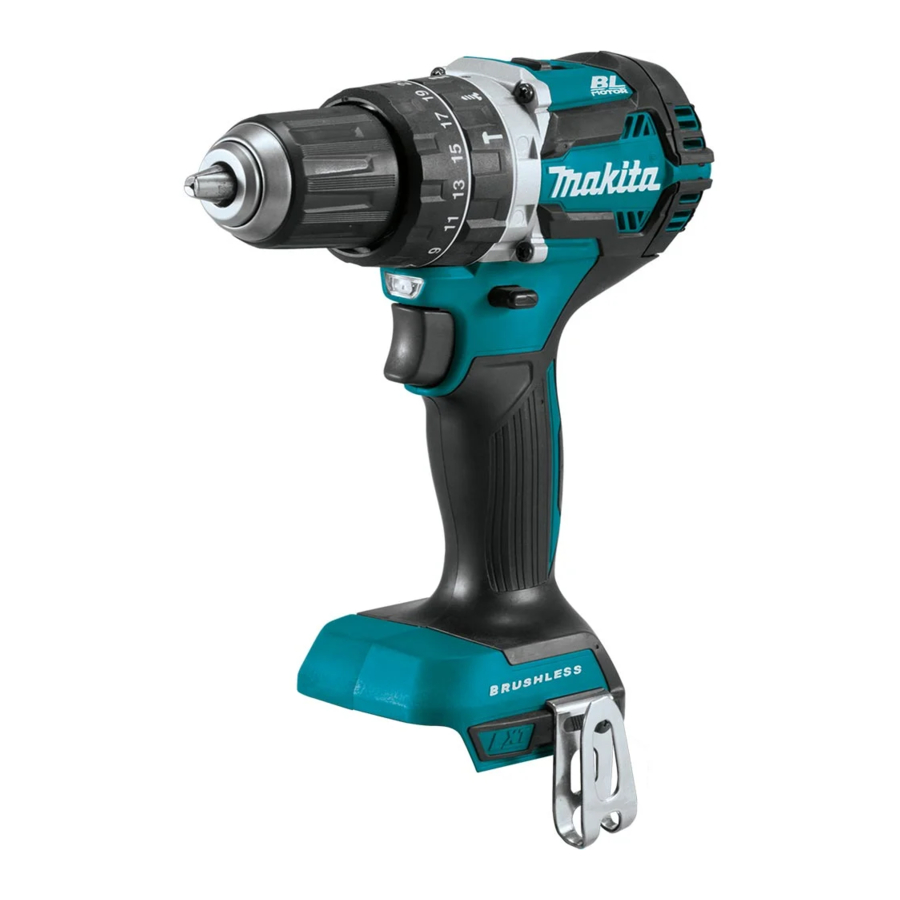

SPECIFICATIES

• Vanwege ons voortdurende onderzoeks- en ontwikkelingsprogramma kunnen de specificaties hierin zonder kennisgeving worden gewijzigd.
• Specificaties en batterijpatroon kunnen van land tot land verschillen.
• Gewicht, met batterijpatroon, volgens EPTA-procedure 01/2003

Beoogd gebruik
Het gereedschap is bedoeld voor slagboren in baksteen, metselwerk en steen. Het is ook geschikt voor schroeven en boren zonder slag in hout, metaal, keramiek en kunststof.

Geluid
Het typische A-gewogen geluidsniveau bepaald volgens EN60745:
Geluidsdrukniveau (L _pA ): 88 dB(A)
Geluidsvermogensniveau (L _WA ): 99 dB (A)
Onzekerheid (K): 3 dB(A)

Draag oorbescherming.

Trilling
De totale trillingswaarde (triaxiale vectorsom) bepaald volgens EN60745: Werkmodus: slagboren in beton Trillingsemissie (a 2 h, ID ): 8,0 m/s Onzekerheid (K): 1,5 m/s 2
Werkmodus: boren in metaal Trillingsemissie (a ): 2,5 m/s 2 h, D of minder Onzekerheid (K): 1,5 m/s 2
OPMERKING: De aangegeven trillingsemissiewaarde is gemeten volgens de standaard testmethode en kan worden gebruikt om het ene gereedschap met het andere te vergelijken.
OPMERKING: De aangegeven trillingsemissiewaarde kan ook worden gebruikt bij een voorlopige beoordeling van blootstelling.

De trillingsemissie tijdens werkelijk gebruik van het elektrische gereedschap kan verschillen van de aangegeven emissiewaarde, afhankelijk van de manier waarop het gereedschap wordt gebruikt.

Zorg ervoor dat u veiligheidsmaatregelen identificeert om de bediener te beschermen die zijn gebaseerd op een schatting van de blootstelling in de werkelijke gebruiksomstandigheden (rekening houdend met alle delen van de bedrijfscyclus, zoals de tijden waarop het gereedschap is uitgeschakeld en wanneer het stationair draait, naast de triggertijd).

FUNCTIONELE BESCHRIJVING

Zorg er altijd voor dat de machine is uitgeschakeld en de accu is verwijderd voordat u functies op de machine aanpast of controleert.

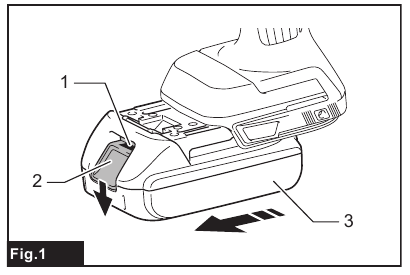

Accu plaatsen en verwijderen

Schakel de machine altijd uit voordat u de accu plaatst of verwijdert.

Houd de machine en de accu stevig vast bij het plaatsen of verwijderen van de accu. Als u de machine en de accu niet stevig vasthoudt, kunnen ze uit uw handen glippen en schade veroorzaken aan de machine en de accu en kan er persoonlijk letsel ontstaan.
► Fig.1:

1. Rode indicator
2. Knop
3. Accu

Om de accu te verwijderen, schuift u deze van de machine terwijl u de knop aan de voorkant van de accu verschuift.
Om de accu te plaatsen, lijnt u de lip op de accu uit met de groef in de behuizing en schuift u deze op zijn plaats. Plaats hem helemaal tot hij met een kleine klik vastklikt. Als u de rode indicator aan de bovenkant van de knop ziet, is deze niet volledig vergrendeld.

Plaats de accu altijd volledig totdat de rode indicator niet meer te zien is. Zo niet, kan hij per ongeluk uit de machine vallen, waardoor u of iemand in uw omgeving letsel oploopt.

Plaats de accu niet met geweld. Als de accu er niet gemakkelijk in schuift, is hij niet correct geplaatst.

De resterende accucapaciteit aangeven
Alleen voor accu's met "B" aan het einde van het modelnummer
► Fig.2:

1. Indicatielampjes
2. Controleknop

Druk op de controleknop op de accu om de resterende accucapaciteit aan te geven. De indicatielampjes gaan enkele seconden branden.

Indicatielampjes			Resterende capaciteit
Brandt	Uit	Knippert
			75% tot 100%
			50% tot 75%
			25% tot 50%
			0% tot 25%

Indicatielampjes			Resterende capaciteit
Brandt	Uit	Knippert
			Laad de accu op.
			De accu kan defect zijn.

OPMERKING: Afhankelijk van de gebruiksomstandigheden en de omgevingstemperatuur kan de indicatie enigszins afwijken van de werkelijke capaciteit.

Machine-/accubeveiligingssysteem
De machine is uitgerust met een machine-/accubeveiligingssysteem. Dit systeem schakelt automatisch de stroom naar de motor uit om de levensduur van de machine en de accu te verlengen. De machine stopt automatisch tijdens gebruik als de machine of accu onder een van de volgende omstandigheden wordt geplaatst:

Overbelastingsbeveiliging
Wanneer de machine/accu wordt gebruikt op een manier die ervoor zorgt dat er een abnormaal hoge stroom wordt getrokken, stopt de machine automatisch zonder enige indicatie. In deze situatie schakelt u de machine uit en stopt u de toepassing die ervoor heeft gezorgd dat de machine overbelast raakt. Schakel vervolgens de machine in om opnieuw te starten.

Oververhittingsbeveiliging
Wanneer de machine/accu oververhit is, stopt de machine automatisch. Laat in deze situatie de machine/accu afkoelen voordat u de machine weer inschakelt.

Beveiliging tegen overontlading
Wanneer de accucapaciteit niet voldoende is, stopt de machine automatisch. Verwijder in dit geval de accu uit de machine en laad de accu op.
OPMERKING: Oververhittingsbeveiliging (voor accu) werkt alleen met accu's met een stermarkering.
► Fig.3:

1. Stermarkering

Schakelaarbediening
► Fig.4:

1. Schakelaarhendel

Controleer altijd of de schakelaarhendel goed werkt en terugkeert naar de "UIT"-stand wanneer deze wordt losgelaten, voordat u de accu in de machine plaatst.
Om de machine te starten, trekt u gewoon aan de schakelaarhendel. De snelheid van de machine wordt verhoogd door de druk op de schakelaarhendel te verhogen. Laat de schakelaarhendel los om te stoppen.
OPMERKING: De machine stopt automatisch als u de schakelaarhendel ongeveer 6 minuten ingedrukt houdt.

De voorlamp laten branden
► Fig.5:

1. Lamp

Kijk niet in het licht en kijk niet rechtstreeks naar de lichtbron.
Trek aan de schakelaarhendel om de lamp te laten branden. De lamp blijft branden zolang de schakelaarhendel wordt ingedrukt. De lamp gaat ongeveer 10 seconden na het loslaten van de schakelaarhendel uit.
OPMERKING: Wanneer de machine oververhit is, stopt de machine automatisch en begint de lamp te knipperen. Laat in dit geval de schakelaarhendel los. De lamp gaat na één minuut uit.
OPMERKING: Gebruik een droge doek om het vuil van de lens van de lamp te vegen. Zorg ervoor dat u de lens van de lamp niet bekrast, anders kan dit de verlichting verminderen.

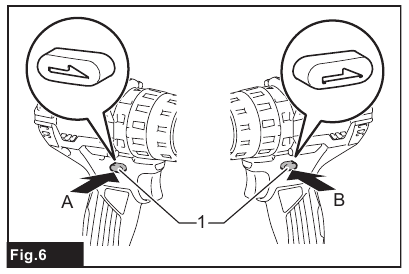

Schakelaar voor omkeren van de draairichting
► Fig.6:

1. Schakelhendel voor omkeren van de draairichting

Controleer altijd de draairichting voor gebruik.

Gebruik de schakelaar voor omkeren van de draairichting alleen nadat de machine volledig tot stilstand is gekomen. Het wijzigen van de draairichting voordat de machine stopt, kan de machine beschadigen.

Wanneer u de machine niet gebruikt, zet u de schakelaarhendel voor omkeren van de draairichting altijd in de neutrale stand.
Deze machine heeft een schakelaar voor omkeren van de draairichting om de draairichting te wijzigen. Druk de schakelaarhendel voor omkeren van de draairichting vanaf de A-zijde in voor een draairichting met de klok mee of vanaf de B-zijde voor een draairichting tegen de klok in. Wanneer de schakelaarhendel voor omkeren van de draairichting in de neutrale stand staat, kan de schakelaarhendel niet worden ingedrukt.

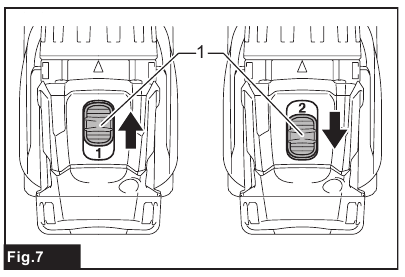

Snelheid wijzigen
► Fig.7:

1. Snelheidsregelaar

Zet de snelheidsregelaar altijd volledig in de juiste positie. Als u de machine bedient met de snelheidsregelaar halverwege tussen de "1"-zijde en de "2"-zijde, kan de machine beschadigd raken.

Gebruik de snelheidsregelaar niet terwijl de machine draait. De machine kan beschadigd raken.

Om de snelheid te wijzigen, schakelt u eerst de machine uit. Duw de snelheidsregelaar om "2" weer te geven voor hoge snelheid of "1" voor lage snelheid, maar hoog koppel. Zorg ervoor dat de snelheidsregelaar in de juiste positie staat voor gebruik. Als de machinesnelheid extreem daalt tijdens de bewerking met weergave "2", duw dan de hendel om "1" weer te geven en start de bewerking opnieuw.

De actiemodus selecteren

Zet de ring altijd correct op uw gewenste modusmarkering. Als u de machine bedient met de ring halverwege tussen de modusmarkeringen, kan de machine beschadigd raken.

Wanneer u de positie wijzigt van " " naar andere modi, kan het wat moeilijk zijn om de actiemodus-veranderingsring te verschuiven. Schakel in dit geval de machine in en laat hem een seconde draaien in de " " positie, stop dan de machine en schuif de ring naar de gewenste positie.

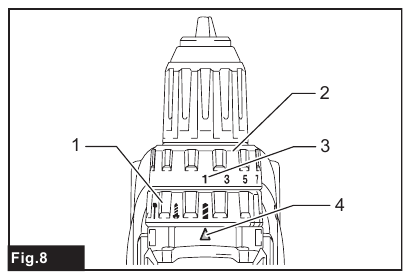

► Fig.8:

1. Actiemodus-veranderingsring
2. Afstelring
3. Graduatie
4. Pijl

Deze machine heeft drie actiemodi.

• Boormodus (alleen rotatie)
• Klopboormodus (rotatie met kloppen)
• Schroefmodus (rotatie met koppeling)

Selecteer één modus die geschikt is voor uw werk. Draai de actiemodus-veranderingsring en lijn de markering die u hebt geselecteerd uit met de pijl op de machinebody.

Het aanhaalmoment aanpassen

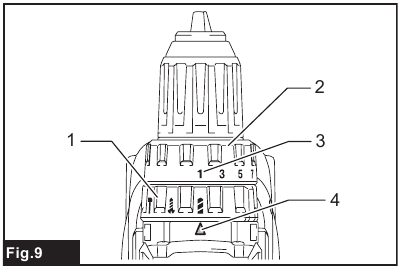

► Fig.9:

1. Actiemodus-veranderingsring
2. Afstelring
3. Graduatie
4. Pijl

Het aanhaalmoment kan in 21 niveaus worden aangepast door aan de afstelring te draaien. Lijn de graduaties uit met de pijl op de machinebody. U kunt het minimale aanhaalmoment bij 1 en het maximale koppel bij 21 krijgen.

Voordat u daadwerkelijk gaat werken, draait u een proefschroef in uw materiaal of een stuk duplicaatmateriaal om te bepalen welk koppelingsniveau vereist is voor een bepaalde toepassing. Het volgende toont de ruwe richtlijn van de relatie tussen de schroefmaat en de graduatie.

MONTAGE

Zorg er altijd voor dat de machine is uitgeschakeld en dat de accu is verwijderd voordat u werkzaamheden aan de machine uitvoert.

Driverbit/boor plaatsen of verwijderen
Optioneel accessoire

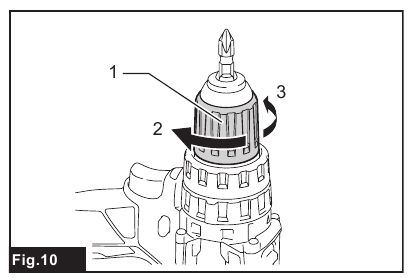

► Fig.10:

1. Huls
2. Sluiten
3. Openen

Draai de huls tegen de klok in om de boorkopbekken te openen. Plaats de driverbit/boor zo ver mogelijk in de boorkop. Draai de huls met de klok mee om de boorkop vast te draaien. Om de driverbit/boor te verwijderen, draait u de huls tegen de klok in.

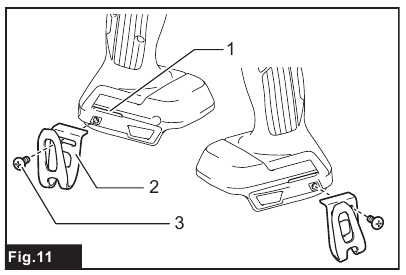

Haak monteren
► Fig.11:

1. Groef
2. Haak
3. Schroef

De haak is handig om de machine tijdelijk op te hangen. Deze kan aan beide zijden van de machine worden gemonteerd. Om de haak te monteren, steekt u deze in een groef in de machinebehuizing aan een van beide zijden en zet u deze vast met een schroef. Om de haak te verwijderen, draait u de schroef los en haalt u de haak eruit.

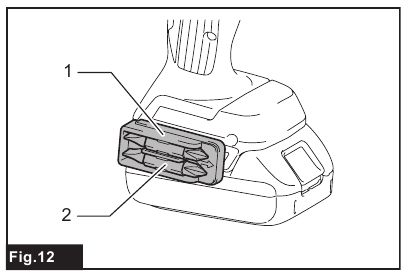

Driverbithouder monteren
Optioneel accessoire
► Fig.12:

1. Driverbithouder
2. Driverbit

Plaats de driverbithouder in de uitsparing aan de voet van de machine aan de rechter- of linkerzijde en zet deze vast met een schroef. Wanneer u de driverbit niet gebruikt, bewaart u deze in de driverbithouder. Driverbits van 45 mm lang kunnen hierin worden bewaard.

GEBRUIK

Plaats de accu altijd helemaal totdat deze vastklikt. Als de rode indicator aan de bovenkant van de knop zichtbaar is, is deze niet volledig vergrendeld. Plaats de accu volledig totdat de rode indicator niet meer zichtbaar is. Zo niet, dan kan de accu per ongeluk uit de machine vallen, waardoor u of iemand in de buurt letsel kan oplopen.

Als de snelheid extreem afneemt, verminder dan de belasting of stop de machine om schade te voorkomen.
Houd de machine stevig vast met één hand aan de greep en de andere hand aan de onderkant van de accu om de draaibeweging te beheersen.

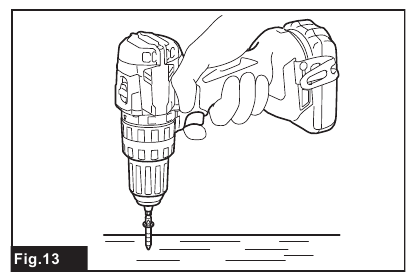

► Fig.13

Schroefwerkzaamheden

Stel de stelring in op het juiste draaimomentniveau voor uw werk.

Zorg ervoor dat de driverbit recht in de schroefkop is geplaatst, anders kunnen de schroef en/of driverbit beschadigd raken.
Draai eerst de actiestand-veranderingsring zodat de pijl op de machinebehuizing naar de markering wijst. Plaats de punt van de driverbit in de schroefkop en oefen druk uit op de machine. Start de machine langzaam en verhoog vervolgens geleidelijk de snelheid. Laat de schakelaar los zodra de koppeling ingrijpt.
OPMERKING: Boor bij het indraaien van een houtschroef eerst een geleidegat voor van 2/3 van de diameter van de schroef. Dit maakt het indraaien gemakkelijker en voorkomt dat het werkstuk splijt.

Klopboorwerkzaamheden

Er wordt een enorme en plotselinge draaikracht uitgeoefend op de machine/boor op het moment van het doorbreken van het gat, wanneer het gat verstopt raakt met spanen en deeltjes, of wanneer u wapeningsstaven raakt die in het beton zijn ingebed.
Draai eerst de actiestand-veranderingsring zodat de pijl op de machinebehuizing naar de markering wijst. De stelring kan voor deze bewerking in elk draaimomentniveau worden uitgelijnd. Zorg ervoor dat u een boor met wolfraamcarbidepunt gebruikt. Plaats de boor op de gewenste locatie voor het gat en trek vervolgens aan de schakelaar. Forceer de machine niet. Lichte druk geeft de beste resultaten. Houd de machine op zijn plaats en voorkom dat deze uit het gat glijdt. Oefen niet meer druk uit wanneer het gat verstopt raakt met spanen of deeltjes. Laat de machine in plaats daarvan stationair draaien en verwijder de boor gedeeltelijk uit het gat. Door dit een paar keer te herhalen, wordt het gat schoongemaakt en kan het normale boren worden hervat.

Blaasbalg
Optioneel accessoire
► Fig.14:

1. Blaasbalg

Gebruik na het boren van het gat de blaasbalg om het stof uit het gat te verwijderen.

Boorwerkzaamheden
Draai eerst de actiestand-veranderingsring zodat de pijl naar de markering wijst. Ga vervolgens als volgt te werk.

Boren in hout
Bij het boren in hout worden de beste resultaten verkregen met houtboren die zijn uitgerust met een geleideschroef. De geleideschroef maakt het boren gemakkelijker doordat de boor in het werkstuk wordt getrokken.

Boren in metaal
Om te voorkomen dat de boor wegglijdt bij het starten van een gat, maakt u een inkeping met een centerpons en een hamer op het punt waar moet worden geboord. Plaats de punt van de boor in de inkeping en begin met boren. Gebruik een snijolie bij het boren van metalen. Uitzonderingen hierop zijn ijzer en messing, die droog moeten worden geboord.

Te veel druk uitoefenen op de machine zal het boren niet versnellen. In feite zal deze overmatige druk alleen maar de punt van uw boor beschadigen, de prestaties van de machine verminderen en de levensduur van de machine verkorten.

Houd de machine stevig vast en wees voorzichtig wanneer de boor door het werkstuk begint te breken. Er wordt een enorme kracht uitgeoefend op de machine/boor op het moment van het doorbreken van het gat.

Een vastgelopen boor kan eenvoudig worden verwijderd door de omkeerschakelaar op de omgekeerde draairichting te zetten om de boor eruit te draaien. De machine kan echter abrupt terugdraaien als u deze niet stevig vasthoudt.

Zet werkstukken altijd vast in een bankschroef of een soortgelijk vastzetapparaat.

Als de machine continu wordt gebruikt totdat de accu leeg is, laat de machine dan 15 minuten rusten voordat u verdergaat met een nieuwe accu.

ONDERHOUD

Zorg er altijd voor dat de machine is uitgeschakeld en dat de accu is verwijderd voordat u probeert inspectie of onderhoud uit te voeren.
LET OP: Gebruik nooit benzine, benzeen, verdunner, alcohol of iets dergelijks. Dit kan verkleuring, vervorming of scheuren veroorzaken.
Om de VEILIGHEID en BETROUWBAARHEID van het product te behouden, dienen reparaties, ander onderhoud of afstellingen te worden uitgevoerd door erkende Makita-servicecentra of fabrieksservicecentra, waarbij altijd gebruik wordt gemaakt van Makita-vervangingsonderdelen.

OPTIONELE ACCESSOIRES

Deze accessoires of hulpstukken worden aanbevolen voor gebruik met uw Makita-machine die in deze handleiding wordt gespecificeerd. Het gebruik van andere accessoires of hulpstukken kan een risico op persoonlijk letsel opleveren. Gebruik accessoires of hulpstukken alleen voor het beoogde doel

Als u hulp nodig heeft voor meer informatie over deze accessoires, neem dan contact op met uw lokale Makita-servicecentrum.

• Boren
• Driverbits
• Boor met wolfraamcarbidepunt
• Blaasbalg
• Driverbithouder
• Haak
• Makita originele accu en oplader

OPMERKING: Sommige items in de lijst kunnen als standaardaccessoires in de machineverpakking zijn opgenomen. Ze kunnen van land tot land verschillen.

VEILIGHEIDSWAARSCHUWINGEN

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Lees alle veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.
Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.
De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw elektrische gereedschap dat op het elektriciteitsnet werkt (met snoer) of op een accu werkt (zonder snoer).

Veiligheidswaarschuwingen voor snoerloze klopboorschroevendraaier

1. Draag oorbeschermers bij het slagboren. Blootstelling aan lawaai kan gehoorverlies veroorzaken.
2. Gebruik de extra handgreep(pen) indien deze bij het gereedschap zijn geleverd. Verlies van controle kan leiden tot persoonlijk letsel.
3. Houd het elektrische gereedschap vast aan de geïsoleerde greepoppervlakken, wanneer u een bewerking uitvoert waarbij het snijaccessoire in aanraking kan komen met verborgen bedrading. Wanneer het snijaccessoire in contact komt met een "stroomvoerende" draad, kunnen blootliggende metalen delen van het elektrische gereedschap "stroomvoerend" worden en kan de bediener een elektrische schok krijgen.
4. Houd het elektrische gereedschap vast aan de geïsoleerde greepoppervlakken, wanneer u een bewerking uitvoert waarbij de bevestiger in aanraking kan komen met verborgen bedrading. Bevestigingsmiddelen die in contact komen met een "stroomvoerende" draad, kunnen blootliggende metalen delen van het elektrische gereedschap "stroomvoerend" maken en kan de bediener een elektrische schok krijgen.
5. Zorg er altijd voor dat u stevig staat. Zorg ervoor dat er niemand onder u staat wanneer u de machine op hoge plaatsen gebruikt.
6. Houd de machine stevig vast.
7. Houd uw handen uit de buurt van draaiende onderdelen.
8. Laat de machine niet draaien. Gebruik de machine alleen als u deze in de hand houdt.
9. Raak de bit of het werkstuk niet direct na gebruik aan; deze kunnen extreem heet zijn en uw huid kunnen verbranden.
10. Sommige materialen bevatten chemicaliën die giftig kunnen zijn. Wees voorzichtig om inademing van stof en huidcontact te voorkomen. Volg de veiligheidsgegevens van de materiaalleverancier.

BEWAAR DEZE INSTRUCTIES.

Laat comfort of vertrouwdheid met het product (opgedaan door herhaald gebruik) geen strikte naleving van de veiligheidsregels voor het betreffende product vervangen. MISBRUIK of het niet opvolgen van de veiligheidsregels die in deze handleiding worden vermeld, kan ernstig persoonlijk letsel veroorzaken.

Belangrijke veiligheidsinstructies voor accu

1. Lees voordat u de accu gebruikt alle instructies en waarschuwingstekens op (1) de acculader, (2) de accu en (3) het product dat de accu gebruikt.
2. Demonteer de accu niet.
3. Als de gebruiksduur te kort is geworden, stop dan onmiddellijk met het gebruik. Dit kan leiden tot oververhitting, mogelijke brandwonden en zelfs een explosie.

4. Als er elektrolyt in uw ogen komt, spoel ze dan uit met schoon water en zoek onmiddellijk medische hulp. Dit kan leiden tot verlies van uw gezichtsvermogen.
5. Sluit de accu niet kort:
   1. Raak de aansluitingen niet aan met geleidend materiaal.
   2. Vermijd het opbergen van de accu in een container met andere metalen voorwerpen, zoals spijkers, munten, enz.
   3. Stel de accu niet bloot aan water of regen. Een kortsluiting in de accu kan een grote stroom veroorzaken, oververhitting, mogelijke brandwonden en zelfs een defect.
6. Bewaar de machine en de accu niet op plaatsen waar de temperatuur 50 °C (122 °F) kan bereiken of overschrijden.
7. Verbrand de accu niet, zelfs niet als deze ernstig beschadigd is of volledig versleten is. De accu kan in brand exploderen.
8. Laat de accu niet vallen en stoot er niet tegen.
9. Gebruik geen beschadigde accu.
10. De lithium-ionaccu's zijn onderworpen aan de eisen van de Dangerous Goods Legislation. Voor commercieel vervoer, bijvoorbeeld door derden, expediteurs, moeten speciale eisen aan de verpakking en etikettering in acht worden genomen. Voor de voorbereiding van het te verzenden artikel is het raadplegen van een expert voor gevaarlijke stoffen vereist. Neem ook de mogelijk meer gedetailleerde nationale voorschriften in acht. Plak open contacten af en verpak de accu op een zodanige manier dat deze niet in de verpakking kan bewegen.
11. Volg uw plaatselijke voorschriften met betrekking tot het weggooien van de accu.

BEWAAR DEZE INSTRUCTIES.

Gebruik alleen originele Makita-accu's. Het gebruik van niet-originele Makita-accu's, of accu's die zijn gewijzigd, kan ertoe leiden dat de accu barst, waardoor brand, persoonlijk letsel en schade ontstaan. Het maakt ook de Makita-garantie voor de Makita-machine en -oplader ongeldig.

Tips voor het behouden van een maximale levensduur van de accu

1. Laad de accu op voordat deze volledig leeg is. Stop altijd met het gebruik van de machine en laad de accu op wanneer u merkt dat de machine minder vermogen heeft.
2. Laad nooit een volledig opgeladen accu opnieuw op. Overladen verkort de levensduur van de accu.
3. Laad de accu op bij een kamertemperatuur van 10 °C - 40 °C (50 °F - 104 °F). Laat een hete accu afkoelen voordat u deze oplaadt.
4. Laad de accu op als u deze lange tijd niet gebruikt (langer dan zes maanden).
