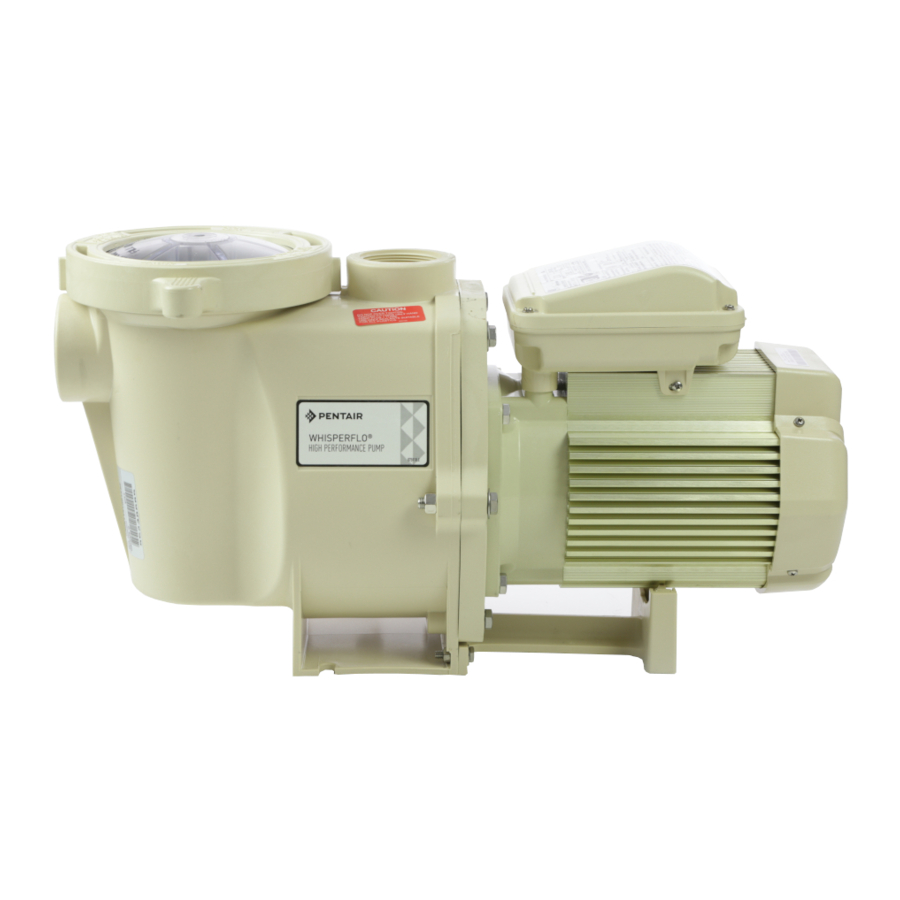

Pentair WHISPERFLO - Handleiding waterpomp

BELANGRIJKE WAARSCHUWING EN VEILIGHEIDSINSTRUCTIES VOOR DE POMP

BELANGRIJKE MEDEDELING

Deze handleiding bevat installatie- en bedieningsinstructies voor deze pomp. Neem contact op met Pentair als u vragen heeft over deze apparatuur.

Let op installateur: Deze handleiding bevat belangrijke informatie over de installatie, bediening en het veilige gebruik van dit product. Deze informatie moet na installatie aan de eigenaar en/of gebruiker van deze apparatuur worden gegeven of op of in de buurt van de pomp worden achtergelaten.

Let op gebruiker: Deze handleiding bevat belangrijke informatie die u zal helpen bij de bediening en het onderhoud van dit product. Bewaar deze handleiding voor toekomstig gebruik.

LEES EN VOLG ALLE INSTRUCTIES BEWAAR DEZE INSTRUCTIES

Dit is het veiligheidswaarschuwingssymbool. Wanneer u dit symbool op uw systeem of in deze handleiding ziet, let dan op een van de volgende signaalwoorden en wees alert op mogelijk persoonlijk letsel.

Waarschuwt voor gevaren die, indien genegeerd, de dood, ernstig persoonlijk letsel of grote materiële schade kunnen veroorzaken.

Waarschuwt voor gevaren die, indien genegeerd, de dood, ernstig persoonlijk letsel of grote materiële schade kunnen veroorzaken.

Waarschuwt voor gevaren die, indien genegeerd, licht persoonlijk letsel of materiële schade kunnen veroorzaken.

OPMERKING Geeft speciale instructies aan die geen betrekking hebben op gevaren.

Lees en volg zorgvuldig alle veiligheidsinstructies in deze handleiding en op de apparatuur. Houd de veiligheidslabels in goede staat; vervang ze als ze ontbreken of beschadigd zijn.

Bij het installeren en gebruiken van deze elektrische apparatuur moeten altijd elementaire veiligheidsmaatregelen worden gevolgd, waaronder de volgende:

Sta kinderen niet toe dit product te gebruiken.

RISICO OP ELEKTRISCHE SCHOK. Sluit alleen aan op een vertakt circuit dat wordt beschermd door een aardlekbeveiliging (GFCI). Neem contact op met een gekwalificeerde elektricien als u niet kunt controleren of het circuit wordt beschermd door een GFCI.

Dit apparaat mag alleen worden aangesloten op een voedingscircuit dat wordt beschermd door een aardlekbeveiliging (GFCI). Een dergelijke GFCI moet door de installateur worden geleverd en moet regelmatig worden getest. Om de GFCI te testen, drukt u op de testknop. De GFCI moet de stroom onderbreken. Druk op de resetknop. De stroom moet worden hersteld. Als de GFCI niet op deze manier werkt, is de GFCI defect. Als de GFCI de stroom naar de pomp onderbreekt zonder dat de testknop is ingedrukt, vloeit er een aardlekstroom, wat wijst op de mogelijkheid van een elektrische schok. Gebruik deze pomp niet. Koppel de pomp los en laat het probleem verhelpen door een gekwalificeerde onderhoudsmonteur voordat u de pomp gebruikt.

Deze pomp is bedoeld voor gebruik met permanente zwembaden en mag ook worden gebruikt met bubbelbaden en spa's als dit zo is aangegeven. Niet gebruiken met opslagbaden. Een permanent geïnstalleerd zwembad is in of op de grond of in een gebouw gebouwd, zodat het niet gemakkelijk kan worden gedemonteerd voor opslag. Een opslagbad is zo gebouwd dat het gemakkelijk kan worden gedemonteerd voor opslag en weer in zijn oorspronkelijke staat kan worden gemonteerd.

Algemene waarschuwingen

• Open nooit de binnenkant van de behuizing van de aandrijfmotor. Er is een condensatorbank die een lading van 230 VAC vasthoudt, zelfs als er geen stroom naar het apparaat gaat.
• De pomp is niet dompelbaar.
• De pomp is geschikt voor hoge stroomsnelheden; wees voorzichtig bij het installeren en programmeren om het prestatiepotentieel van pompen te beperken met oude of twijfelachtige apparatuur.
• Codevereisten voor elektrische aansluiting verschillen van land tot land, van staat tot staat, evenals lokale gemeenten. Installeer apparatuur in overeenstemming met en alle toepasselijke lokale codes en verordeningen.
• Voordat u de pomp gaat onderhouden; schakel de stroom naar de pomp UIT door het hoofdcircuit naar de pomp los te koppelen.
• Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale capaciteiten, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.

HET NIET OPVOLGEN VAN ALLE INSTRUCTIES EN WAARSCHUWINGEN KAN LEIDEN TOT ERNSTIG LICHAMELIJK LETSEL OF DE DOOD. DEZE POMP MAG ALLEEN WORDEN GEÏNSTALLEERD EN ONDERHOUDEN DOOR EEN GEKWALIFICEERDE ZWEMBADSERVICEPROFESSIONAL. INSTALLATEURS, ZWEMBADOPERATORS EN EIGENAREN MOETEN DEZE WAARSCHUWINGEN EN ALLE INSTRUCTIES IN DE GEBRUIKSAANWIJZING LEZEN VOORDAT ZE DEZE POMP GEBRUIKEN. DEZE WAARSCHUWINGEN EN DE GEBRUIKSAANWIJZING MOETEN BIJ DE ZWEMBADEIGENAAR WORDEN ACHTERGELATEN.

ZUIGINGSRISICO: BLIJF VAN DE HOOFDAFVOER EN UIT DE BUURT VAN ALLE ZUIGUITGANGEN!

DEZE POMP PRODUCEERT HOGE ZUIGNIVEAUS EN CREËERT EEN STERK VACUÜM BIJ DE HOOFDAFVOER ONDERAAN HET WATERLICHAAM. DEZE ZUIGING IS ZO STERK DAT HET VOLWASSENEN OF KINDEREN ONDER WATER KAN VANGEN ALS ZE IN DE NABIJHEID KOMEN VAN EEN AFVOER OF EEN LOSSE OF GEBROKEN AFVOERDEKSEL OF ROOSTER.

HET GEBRUIK VAN NIET-GOEDGEKEURDE DEKSELS OF HET TOESTAAN VAN GEBRUIK VAN HET ZWEMBAD OF DE SPA WANNEER DEKSELS ONTBREKEN, GEBARSTEN OF GEBROKEN ZIJN, KAN LEIDEN TOT VERSTRIKKING VAN LICHAAM OF LEDEMATEN, VERWARMING VAN HAREN, VERSTRIKKING VAN LICHAAM, EVISCERATIE EN/OF DE DOOD.

De zuigkracht bij een afvoer of uitlaat kan het volgende veroorzaken:

Verstrikking van ledematen: Wanneer een ledemaat wordt opgezogen of in een opening wordt gestoken, wat resulteert in een mechanische binding of zwelling. Dit gevaar is aanwezig wanneer een afvoerdeksel ontbreekt, gebroken, los, gebarsten of niet goed vastzit.

Verwarring van haar: Wanneer het haar verstrikt raakt of knoopt in het afvoerdeksel, waardoor de zwemmer onder water vast komt te zitten. Dit gevaar is aanwezig wanneer de stroomsnelheid van de deksel te klein is voor de pomp of pompen.

Verstrikking van het lichaam: Wanneer een deel van het lichaam tegen het afvoerdeksel wordt gehouden, waardoor de zwemmer onder water vast komt te zitten. Dit gevaar is aanwezig wanneer het afvoerdeksel ontbreekt, gebroken is of de stroomsnelheid van de deksel niet hoog genoeg is voor de pomp of pompen.

Evisceratie/ontwrichting: Wanneer een persoon op een open zwembad (met name een kinderbad) of spa-uitlaat zit en de zuigkracht rechtstreeks op de darmen wordt uitgeoefend, waardoor ernstige darmschade ontstaat. Dit gevaar is aanwezig wanneer het afvoerdeksel ontbreekt, loszit, gebarsten is of niet goed vastzit.

Mechanische verstrikking: Wanneer sieraden, badkleding, haarversieringen, vinger, teen of knokkel vast komen te zitten in een opening van een uitlaat- of afvoerdeksel. Dit gevaar is aanwezig wanneer het afvoerdeksel ontbreekt, gebroken, los, gebarsten of niet goed vastzit.

OPMERKING: ALLE ZUIGLEIDINGEN MOETEN WORDEN GEÏNSTALLEERD IN OVEREENSTEMMING MET DE LAATSTE NATIONALE EN LOKALE CODES, NORMEN EN RICHTLIJNEN.

OM HET RISICO OP LETSEL ALS GEVOLG VAN ZUIGINGSRISICO TE MINIMALISEREN:

• Er moet een correct geïnstalleerde en vastgezette ANSI/ASME A112.19.8-goedgekeurde anti-verstrikkingszuigdeksel worden gebruikt voor elke afvoer.
• Elke zuigdeksel moet minstens drie (3') voet uit elkaar worden geïnstalleerd, gemeten van het dichtstbijzijnde punt tot het dichtstbijzijnde punt.
• Inspecteer regelmatig alle deksels op barsten, beschadigingen en gevorderde verwering.
• Als een deksel losraakt, barst, beschadigd, gebroken is of ontbreekt, vervang deze dan door een geschikte gecertificeerde deksel.
• Vervang afvoerdeksels indien nodig. Afvoerdeksels verslechteren na verloop van tijd door blootstelling aan zonlicht en weersomstandigheden.
• Vermijd het om haar, ledematen of lichaam in de buurt van een zuigdeksel, zwembadafvoer of uitlaat te brengen.
• Schakel zuiguitgangen uit of herconfigureer ze in retourinlaten.

Een duidelijk gelabelde noodstopschakelaar voor de pomp moet zich op een gemakkelijk toegankelijke, duidelijke plaats bevinden. Zorg ervoor dat gebruikers weten waar deze zich bevindt en hoe ze deze in geval van nood moeten gebruiken.

Voor installatie van elektrische bedieningselementen op het apparatuurpad (AAN/UIT-schakelaars, timers en automatiseringsbelastingscentrum)

Installeer alle elektrische bedieningselementen op het apparatuurpad, zoals aan/uit-schakelaars, timers en besturingssystemen, enz., om de bediening (opstarten, afsluiten of onderhoud) van een pomp of filter mogelijk te maken, zodat de gebruiker geen enkel deel van zijn/haar lichaam over of in de buurt van het deksel van de pompzeef, het deksel van het filter of de klepafsluitingen plaatst. Deze installatie moet de gebruiker voldoende ruimte geven om uit de buurt van het filter te blijven

Installeer alle elektrische bedieningselementen op het apparatuurpad, zoals aan/uit-schakelaars, timers en besturingssystemen, enz., om de bediening (opstarten, afsluiten of onderhoud) van een pomp of filter mogelijk te maken, zodat de gebruiker geen enkel deel van zijn/haar lichaam over of in de buurt van het deksel van de pompzeef, het deksel van het filter of de klepafsluitingen plaatst. Deze installatie moet de gebruiker voldoende ruimte geven om uit de buurt van het filter te blijven en de pomp tijdens het opstarten, afsluiten of onderhouden van het systeemfilter.

GEVAARLIJKE DRUK: BLIJF UIT DE BUURT VAN DE POMP EN HET FILTER TIJDENS HET OPSTARTEN
Circulatiesystemen werken onder hoge druk. Wanneer een deel van het circulatiesysteem (d.w.z. vergrendelingsring, pomp, filter, kleppen, enz.) wordt onderhouden, kan er lucht in het systeem komen en onder druk komen te staan.
Onder druk staande lucht kan ervoor zorgen dat de deksel van de pomphuizing, het deksel van het filter en de kleppen gewelddadig loskomen, wat kan leiden tot ernstig persoonlijk letsel of de dood. Het deksel van de filtertank en de zeefdeksel moeten goed worden vastgemaakt om gewelddadige scheiding te voorkomen. Blijf uit de buurt van alle circulatiesysteemapparatuur bij het inschakelen of opstarten van de pomp.

Noteer de filterdruk voordat u de apparatuur onderhoudt. Zorg ervoor dat alle bedieningselementen zijn ingesteld om ervoor te zorgen dat het systeem niet per ongeluk kan starten tijdens het onderhoud. Schakel alle stroom naar de pomp uit.

Plaats de handmatige ontluchtingsklep van het filter in de open positie en wacht tot alle druk in het systeem is afgelaten.

Voordat u het systeem start, opent u de handmatige ontluchtingsklep volledig en plaatst u alle systeemkleppen in de "open" (open) positie om water vrij van de tank en terug naar de tank te laten stromen. Blijf uit de buurt van alle apparatuur en start de pomp.

Sluit de handmatige ontluchtingsklep van het filter pas als alle druk uit de klep is afgevoerd en er een constante stroom water verschijnt. Let op de manometer van het filter en zorg ervoor dat deze niet hoger is dan de toestand van vóór het onderhoud.

Algemene installatie-informatie

• Al het werk moet worden uitgevoerd door een gekwalificeerde onderhoudsmonteur en moet voldoen aan alle nationale, staats- en lokale codes.
• Installeer om afwatering van het compartiment voor elektrische componenten te bieden.
• Deze instructies bevatten informatie voor een verscheidenheid aan pompmodellen en daarom zijn sommige instructies mogelijk niet van toepassing op een specifiek model. Alle modellen zijn bedoeld voor gebruik in zwembadtoepassingen. De pomp werkt alleen correct als deze correct is afgestemd op de specifieke toepassing en correct is geïnstalleerd.

Pompen die onjuist zijn gedimensioneerd of geïnstalleerd of worden gebruikt in andere toepassingen dan waarvoor de pomp was bedoeld, kunnen leiden tot ernstig persoonlijk letsel of de dood. Deze risico's kunnen onder meer elektrische schokken, brand, overstromingen, zuiging of ernstig letsel of materiële schade veroorzaakt door een structureel defect van de pomp of een ander systeemcomponent omvatten.

De pomp kan hoge zuigniveaus produceren aan de zuigzijde van het leidingsysteem. Deze hoge zuigniveaus kunnen een risico vormen als een persoon zich in de buurt van de zuigopeningen bevindt. Een persoon kan ernstig gewond raken door dit hoge vacuüm of kan vast komen te zitten en verdrinken. Het is absoluut cruciaal dat de zuigleidingen worden geïnstalleerd in overeenstemming met de laatste nationale en lokale codes voor zwembaden.

INSTALLATIE

De WhisperFlo^® High Performance Pump mag alleen door een gekwalificeerde loodgieter worden geïnstalleerd. Raadpleeg de "Pompwaarschuwingen en veiligheidsinstructies" voor aanvullende installatie- en veiligheidsinformatie.

Locatie

Zorg ervoor dat de locatie van de pomp aan de volgende eisen voldoet:

Let op: Installeer deze pomp niet in een buitenbehuizing of onder de rand van een hot tub of spa, tenzij dit is aangegeven.

1. Installeer de pomp zo dicht mogelijk bij het zwembad of de spa. Gebruik korte, directe aanzuigleidingen om wrijvingsverlies te verminderen en de efficiëntie te verbeteren.
2. Installeer de pomp op minimaal 1,52 meter van de binnenwand van het zwembad en de spa. Canadese installaties vereisen een minimum van 3 meter van het waterniveau van het zwembad.
3. Installeer de pomp op minimaal 0,9 meter van de uitlaat van de verwarming.
4. Installeer de pomp niet meer dan 3 meter boven het waterniveau.
5. Installeer de pomp op een goed geventileerde locatie die is beschermd tegen overmatig vocht (d.w.z. regenpijpen, sproeiers, enz.)
6. Installeer de pomp met een achterwaartse speling van minimaal 76 mm zodat de motor gemakkelijk kan worden verwijderd voor onderhoud en reparatie.

Leidingen

1. Voor een verbeterde zwembadinstallatie wordt aanbevolen een grotere leidingmaat te gebruiken. Gebruik schroefdraadafdichtmiddel bij het installeren van de inlaat- en uitlaatfittingen (male adapters).
2. Leidingen aan de aanzuigzijde van de pomp moeten dezelfde of groter zijn dan de diameter van de retourleiding.
3. Leidingen aan de aanzuigzijde van de pomp moeten zo kort mogelijk zijn.
4. Voor de meeste installaties raadt Pentair aan om een ​​klep te installeren op zowel de aanzuig- als de retourleiding van de pomp, zodat de pomp kan worden geïsoleerd tijdens routineonderhoud. We raden echter ook aan dat een klep, bocht of T-stuk dat in de aanzuigleiding is geïnstalleerd, zich niet dichter bij de voorkant van de pomp bevindt dan vijf (5) keer de diameter van de aanzuigleiding.

Voorbeeld: Een leiding van 2 inch vereist een rechte lengte van 25 cm voor de aanzuiginlaat van de pomp. Dit helpt de pomp sneller aan te zuigen en langer mee te gaan.

Pompachterspeling

Opmerking: Installeer GEEN 90°-bochten direct in de inlaat of uitlaat van de pomp.

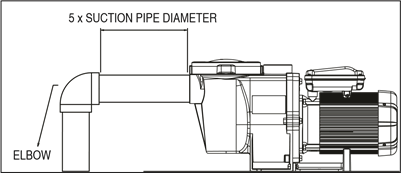

Aanbevolen leidingen

Fittingen en kleppen

1. Installeer geen 90°-bochten direct in de pompinlaat.
2. Gevulde aanzuigsystemen moeten schuifafsluiters hebben die op de aanzuig- en afvoerleidingen zijn geïnstalleerd voor onderhoud, maar de aanzuigschuifafsluiter mag niet dichterbij zijn dan vijf keer de diameter van de aanzuigleiding, zoals beschreven in dit gedeelte.
3. Gebruik een terugslagklep in de afvoerleiding bij gebruik van deze pomp voor elke toepassing waarbij er een aanzienlijke hoogte is voor de leidingen na de pomp.
4. Zorg ervoor dat u terugslagkleppen installeert bij het parallel aansluiten met een andere pomp. Dit helpt om omgekeerde rotatie van de waaier en motor te voorkomen.

Elektrische installatie

RISICO OP ELEKTRISCHE SCHOK OF ELEKTROCUTIE. Deze pomp moet worden geïnstalleerd door een erkende of gecertificeerde elektricien of een gekwalificeerde serviceprofessional in overeenstemming met de toepasselijke nationale of lokale voorschriften en verordeningen. Onjuiste installatie creëert een elektrisch gevaar dat kan leiden tot de dood of ernstig letsel bij gebruikers, installateurs of anderen als gevolg van elektrische schokken, en kan ook schade aan eigendommen veroorzaken.
Schakel altijd de stroom naar de pomp uit bij de stroomonderbreker voordat u de pomp onderhoudt. Als u dit niet doet, kan dit leiden tot de dood of ernstig letsel bij onderhoudspersoneel, gebruikers of anderen als gevolg van een elektrische schok.
Lees alle onderhoudsinstructies voordat u aan de pomp gaat werken.

Bedrading

1. Zorg ervoor dat alle stroomonderbrekers, schakelaars en automatische bedieningselementen zijn uitgeschakeld voordat u de motor bedraadt.

   OPGESLAGEN LADING - Wacht minstens zestig (60) seconden voordat u onderhoud uitvoert
2. Raak vertrouwd met het bedradingsschema, de spanning, de hertz, de ampère en de fase van uw specifieke pompmotor. Al deze informatie staat op het typeplaatje van de motor dat zich aan de zijkant van de motor bevindt.
3. Zorg ervoor dat de voedingsspanning voldoet aan de eisen die op het typeplaatje van de motor staan. Als niet aan deze eisen wordt voldaan, kan er permanente schade aan de motor optreden.
4. Volg voor bedradingsmaten en algemene richtlijnen voor een correcte elektrische installatie de specificaties die zijn gedefinieerd in de toepasselijke nationale of lokale voorschriften en verordeningen.
5. 3-fasenmotoren hebben externe overbelastingsbeveiliging nodig. Een eerste inspectie is nodig om een ​​correcte rotatie van de pomp te garanderen. Zodra de pomp is geïnstalleerd, zet u de stroom even aan en weer uit. Let op de rotatie van de motorventilator of -as terwijl deze tot stilstand komt. Als de motor correct is aangesloten, komt de motoras en/of ventilator overeen met de rotatiepijl die op de pomp is aangegeven.
6. Gebruik een trekontlasting en zorg ervoor dat alle elektrische aansluitingen schoon en stevig zijn.
7. Knip de draden op de juiste lengte zodat ze niet overlappen of elkaar raken wanneer ze zijn aangesloten.

Aarding

1. Aard de motor permanent met behulp van de groene aardingsschroef, zoals hieronder weergegeven. Gebruik de juiste draadmaat en het juiste type zoals gespecificeerd in de nationale of lokale voorschriften. Zorg ervoor dat de aardingsdraad is aangesloten op een elektrische serviceaarde.
2. De pomp moet permanent worden aangesloten op een stroomonderbreker, 2-polige timer of 2-polig relais.

Opmerking: Als de wisselstroom wordt geleverd door een GFCI-stroomonderbreker, moet de pomp op een eigen onafhankelijk circuit worden aangesloten, tenzij de pomp samen met een Pentair-zoutchlorinator wordt gebruikt.

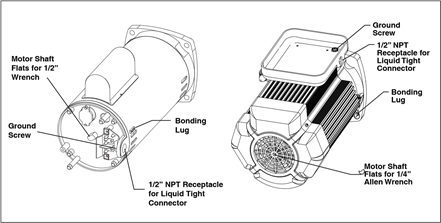

Aarding

1. Verbind de motor met de structuur in overeenstemming met de toepasselijke nationale of lokale voorschriften. Gebruik een massieve koperen aardgeleider van minimaal 8 AWG. Leid een draad van de externe aardingsschroef of -oog naar de aardingsconstructie.
2. Sluit de draad van de toegankelijke aardingslug op de motor aan op alle metalen delen van het zwembad, de spa of de hot tub en op alle elektrische apparatuur, metalen leidingen en metalen leidingen binnen 1,52 meter van de binnenwanden van het zwembad, de spa of de hot tub. Leid een draad van de externe aardingsschroef of -oog naar de aardingsconstructie.

Voordat u de stroom naar de pomp inschakelt of herstelt, moet u ervoor zorgen dat alle elektrische aansluitingen goed vastzitten en dat alle deksels van de elektrische en bedradingscompartimenten correct zijn geïnstalleerd.

Opmerking: Wanneer de pomp wordt gestart en gestopt door de stroom te onderbreken met een relais of timer, moet een tweepolig apparaat worden gebruikt om stroom toe te voeren en te verwijderen naar beide STROOMLEIDINGAANSLUITINGEN.

ONDERHOUD

Open de zeefpot NIET als de pomp niet aanzuigt of als de pomp heeft gewerkt zonder water in de zeefpot. Pompen die onder deze omstandigheden worden gebruikt, kunnen een opbouw van dampdruk ervaren en heet water bevatten. Het openen van de pomp kan ernstig persoonlijk letsel veroorzaken. Om de mogelijkheid van persoonlijk letsel te voorkomen, moet u ervoor zorgen dat de aanzuig- en afvoerkleppen open staan ​​en de temperatuur van de zeefpot koel aanvoelt, en open de pomp dan met uiterste voorzichtigheid.

Om schade aan de pomp en een goede werking van het systeem te voorkomen, moet u de pompzeef en de skimmermanden regelmatig reinigen.

Pompzeefmand

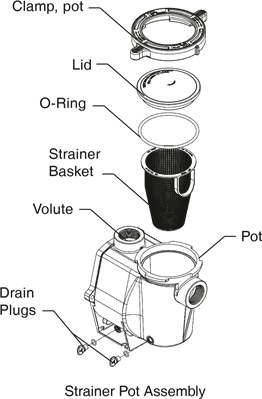

De pompzeefmand (of 'zeefpot', 'haar- en pluizenpot') bevindt zich aan de voorkant van het slakkenhuis. In de kamer bevindt zich de mand die te allen tijde vrij van bladeren en vuil moet worden gehouden. Bekijk de mand via het 'Doorzichtige deksel' om te controleren op bladeren en vuil.

Ongeacht de tijdsduur tussen het reinigen van het filter, is het van het grootste belang om de mand minstens één keer per week visueel te inspecteren. Een vuile mand vermindert de efficiëntie van het filter en de verwarming en zorgt ook voor een abnormale belasting van de pompmotor, wat zou resulteren in een dure reparatie.

De pompzeefmand reinigen

1. Schakel de pomp uit bij de stroomonderbreker.
2. Verminder de druk in het systeem door het water te laten afkoelen.
3. Tik voorzichtig tegen de klem in tegenwijzerzin om de klem en het deksel te verwijderen.
4. Verwijder vuil en spoel de mand uit. Vervang de mand als deze is gebarsten.
5. Plaats de mand terug in de behuizing. Zorg ervoor dat de inkeping aan de onderkant van de mand is uitgelijnd met de rib aan de onderkant van het slakkenhuis.
6. Vul de pomppot en het slakkenhuis tot aan de inlaatpoort met water.
7. Reinig het deksel, de O-ring en het afdichtingsoppervlak van de pomppot.Opmerking: Het is belangrijk om de O-ring van het deksel schoon en goed gesmeerd te houden.
8. Plaats het deksel terug door het op de pot te plaatsen. Zorg ervoor dat de O-ring van het deksel correct is geplaatst. Plaats de klem en het deksel op de pomp en draai vervolgens met de klok mee totdat de handgrepen horizontaal staan.
9. Zet de stroom "AAN" bij de stroomonderbreker van het huis. Stel de zwembadtimer in op de juiste tijd.
10. Open de High Flow^™ Handmatige ontluchtingsklep bovenop het filter.
11. Ga uit de buurt van het filter staan. Start de pomp.
12. Ontlucht het filter totdat er een constante waterstroom uitkomt. Sluit de High Flow^™ Handmatige ontluchtingsklep.

DIT SYSTEEM WERKT ONDER HOGE DRUK. Wanneer een onderdeel van het circulatiesysteem (bijv. borgring, pomp, filter, kleppen, enz.) wordt onderhouden, kan er lucht in het systeem komen en onder druk komen te staan. Lucht onder druk kan ervoor zorgen dat het deksel loskomt, wat kan leiden tot ernstig letsel, de dood of schade aan eigendommen. Om dit potentiële gevaar te vermijden, volgt u de bovenstaande instructies.

Winterklaar maken

U bent er zelf verantwoordelijk voor om te bepalen wanneer er vorst kan optreden. Als er vorst wordt verwacht, neemt u de volgende stappen om het risico op vorstschade te verminderen. Vorstschade valt niet onder de garantie.

Volg de onderstaande procedures om vorstschade te voorkomen:

1. Schakel de stroom voor de pomp uit bij de stroomonderbreker.
2. Laat het water uit de pomphuis lopen door de twee duimdraaiende aftappluggen uit de behuizing te verwijderen. Bewaar de pluggen in de pompmand.
3. Dek de motor af om hem te beschermen tegen hevige regen, sneeuw en ijs.

Opmerking: Wikkel de motor tijdens de winteropslag niet in plastic of andere luchtdichte materialen. De motor mag tijdens een storm, winteropslag, enz. worden afgedekt, maar nooit wanneer hij in werking is of verwacht wordt in werking te treden.

In gebieden met een mild klimaat, waar tijdelijke vorst kan optreden, laat u uw filterapparatuur de hele nacht draaien om bevriezing te voorkomen.

ONDERHOUD

Verbreek altijd de stroomtoevoer naar de pomp bij de stroomonderbreker en ontkoppel de communicatiekabel voordat u onderhoud aan de pomp uitvoert.
Als u dit niet doet, kan dit leiden tot de dood of ernstig letsel bij onderhoudspersoneel, gebruikers of anderen als gevolg van een elektrische schok. Lees alle onderhoudsinstructies voordat u aan de pomp werkt.

OPEN de zeefpot NIET als de pomp niet aanzuigt of als de pomp heeft gewerkt zonder water in de zeefpot. Pompen die onder deze omstandigheden worden gebruikt, kunnen een opbouw van dampdruk ervaren en heet water bevatten dat kan verbranden. Het openen van de pomp kan ernstig persoonlijk letsel veroorzaken. Om de mogelijkheid van persoonlijk letsel te vermijden, moet u ervoor zorgen dat de zuig- en perskleppen open staan en dat de temperatuur van de zeefpot koel aanvoelt. Open de pot vervolgens met uiterste voorzichtigheid.

Zorg ervoor dat u de gepolijste afdichtingsvlakken van de as niet bekrast of beschadigt; de afdichting zal lekken als de vlakken beschadigd zijn. De gepolijste en gelapte vlakken van de afdichting kunnen beschadigd raken als ze niet met zorg worden behandeld.

Motoronderhoud

Bescherm tegen hitte

1. Zet de motor in de schaduw.
2. Elke behuizing moet goed geventileerd zijn om oververhitting te voorkomen.
3. Zorg voor voldoende kruisventilatie.

Bescherm tegen vuil

1. Bescherm tegen vreemde stoffen.
2. Bewaar (of mors) geen chemicaliën op of in de buurt van de motor.
3. Vermijd het vegen of opwervelen van stof in de buurt van de motor terwijl deze in werking is.
4. Als een motor beschadigd is door vuil, vervalt de motorgarantie.
5. Reinig het deksel en de klem, de O-ring en het afdichtingsoppervlak van de pomppot.

Bescherm tegen vocht

1. Bescherm tegen opspattend of gesproeid water.
2. Bescherm tegen extreme weersomstandigheden.
3. Als een motor nat is geworden, laat hem dan drogen voordat u hem gebruikt. Laat de pomp niet werken als deze is overstroomd.
4. Als een motor beschadigd is door water, vervalt de motorgarantie.

Opmerking: Zorg er bij het vervangen van de motor voor dat de motorsteun correct is geplaatst om de grootte van de te installeren motor te ondersteunen.

Asafdichting vervangen

De asafdichting bestaat voornamelijk uit twee delen, een roterend deel en een keramische afdichting.
De pomp vereist weinig of geen onderhoud, behalve redelijke zorg, maar een asafdichting kan af en toe beschadigd raken en moet worden vervangen.

Opmerking: De gepolijste en gelapte vlakken van de afdichting kunnen beschadigd raken als ze niet met zorg worden behandeld.

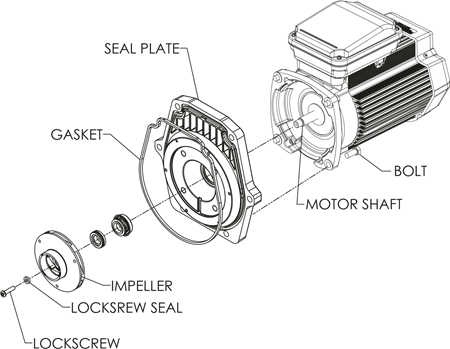

Pomp demonteren

Alle bewegende delen bevinden zich in de achterste sub-assemblage van deze pomp.

Benodigde gereedschappen:

• 3/32 inch inbussleutel
• 1/2 inch steeksleutel
• 9/16 inch steeksleutel
• Platte schroevendraaier
• #2 kruiskopschroevendraaier

Volg de onderstaande stappen om de motorsubassemblage te verwijderen en te repareren:

1. Schakel de stroomonderbreker van de pomp uit in het hoofdpanel.
2. Laat de pomp leeglopen door de aftappluggen te verwijderen.
3. Verwijder de 6 bouten waarmee het hoofdgedeelte van de pomp (zeefpot/slakkenhuis) aan de achterste subassemblage is bevestigd.
4. Trek de twee pomphelften VOORZICHTIG uit elkaar en verwijder de achterste subassemblage.
5. Gebruik een 3/32 inch inbussleutel om de twee bevestigingsschroeven op de diffusor los te draaien.
6. Houd de waaier stevig op zijn plaats en verwijder de borgschroef van de waaier met een #2 kruiskopschroevendraaier. De schroef heeft een linkse schroefdraad en wordt losgedraaid in de richting van de klok.
7. Verwijder de asdop aan de achterkant van de motor en houd de as vast met een ½ inch steeksleutel.
8. Om de waaier van de as te schroeven, draait u de waaier tegen de klok in.
9. Verwijder de vier bouten van de afdichtingsplaat naar de motor met een 9/16 inch sleutel.

Laat de pomp NIET drooglopen. Als de pomp droogloopt, raakt de mechanische afdichting beschadigd en begint de pomp te lekken. Als dit gebeurt, moet de beschadigde afdichting worden vervangen. Zorg ALTIJD voor het juiste waterniveau. Als het waterniveau onder de zuigpoort daalt, zuigt de pomp lucht aan via de zuigpoort, waardoor de aanzuiging verloren gaat en de pomp droogloopt, wat resulteert in een beschadigde afdichting.
Continu gebruik op deze manier kan leiden tot drukverlies, waardoor de pompbehuizing, waaier en afdichting beschadigd raken en kan leiden tot schade aan eigendommen en persoonlijk letsel.

Pomp opnieuw monteren

1. Gebruik bij het installeren van de vervangende asafdichting siliconenkit op het metalen gedeelte voordat u het in de afdichtingsplaat drukt. Zorg ervoor dat u het niet op het afdichtingsoppervlak aanbrengt. Zorg ervoor dat de afdichting volledig is geplaatst en laat de kit 24 uur uitharden.
2. Voordat u het keramische gedeelte van de afdichting in de waaier installeert, moet u ervoor zorgen dat de waaier schoon is. Gebruik een lichte zeep en water om de afdichting af te dichten. Druk de afdichting met uw duimen in de waaier en veeg de keramische en koolstofvlakken af met een schone doek.
3. Monteer de afdichtingsplaat opnieuw op de motor door bouten in een X-patroon te installeren en vast te draaien tot 7,9 Nm.
4. Reinig de schroefdraad van de motoras en de waaierinzet, en schroef vervolgens de waaier op de motoras.
5. Schroef de borgschroef van de waaier erin (tegen de klok in en draai vast tot 2,8 Nm terwijl u de motoras met een sleutel vasthoudt).
6. Monteer de diffusor opnieuw op de afdichtingsplaat. Zorg ervoor dat de plastic pinnen en bevestigingsschroefinzetstukken zijn uitgelijnd.
7. Smeer de O-ring van de diffusor en de pakking van de afdichtingsplaat.
8. Smeer de schroefdraad van de bouten in en monteer de motorsubassemblage op de zeefpot-pomplichaam door de twee doorlopende bouten te gebruiken voor een juiste uitlijning. Draai de doorlopende bouten pas vast als alle 6 bouten op hun plaats zitten en met de hand zijn vastgedraaid. Draai in een kruispatroon aan tot 12,4 Nm.
9. Vul de pomp met water.
10. Installeer het pompdeksel en de plastic klem opnieuw; zie het volgende gedeelte, 'Herstartinstructies'.
11. Breng het systeem opnieuw op druk.

Herstartinstructies

Als de pomp onder het waterniveau van het zwembad is geïnstalleerd, sluit dan de retour- en aanzuigleidingen voordat u de haar- en pluizenpot op de pomp opent. Zorg ervoor dat u de kleppen opnieuw opent voordat u de pomp gebruikt.

De pomp ontluchten

De zeefpot van de pomp moet met water worden gevuld voordat de pomp voor het eerst wordt gestart. Volg deze stappen om de pomp te ontluchten:

1. Verwijder de plastic klem van het pompdeksel. Verwijder het pompdeksel.
2. Vul de zeefpot van de pomp met water.
3. Monteer het pompdeksel en de plastic klem opnieuw op de zeefpot. De pomp is nu klaar om te worden ontlucht.
4. Open de ontluchtingsklep op het filter en ga uit de buurt van het filter staan.
5. Zet de schakelaar of de tijdklok aan.
6. Wanneer er water uit de ontluchtingsklep komt, sluit u de klep. Het systeem zou nu vrij van lucht moeten zijn en water van en naar het zwembad moeten recirculeren.
7. Voor pompen met 2 snelheden:
   • De pomp moet op hoge snelheid draaien om te ontluchten.
   • De pomp mag niet langer dan 8 minuten draaien voordat de pomp is ontlucht.

     Motorgedeelte

PROBLEEMOPLOSSING

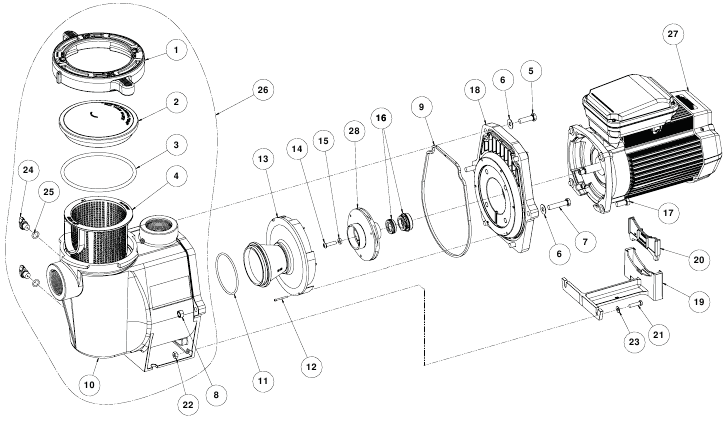

VERVANGINGSONDERDELEN

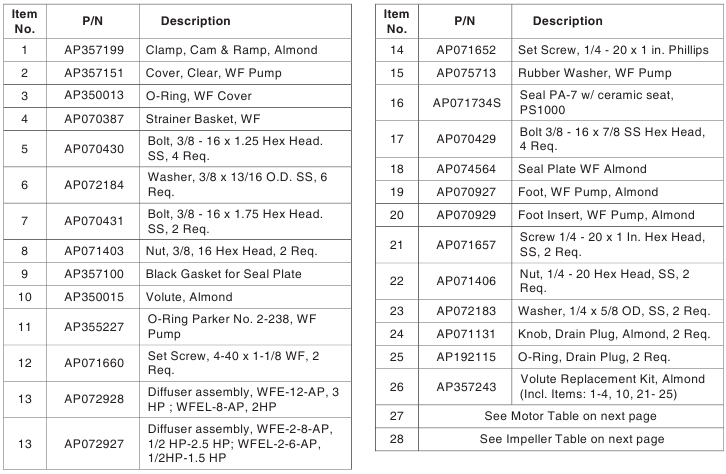

Onderdelenlijst

Motortabel

Impellertabel

Pompprestatiecurven

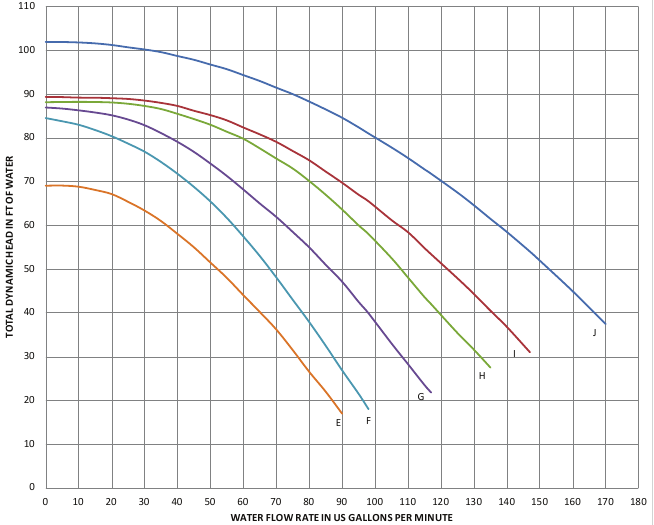

WhisperFlo ® High Performance Pomp (60Hz)

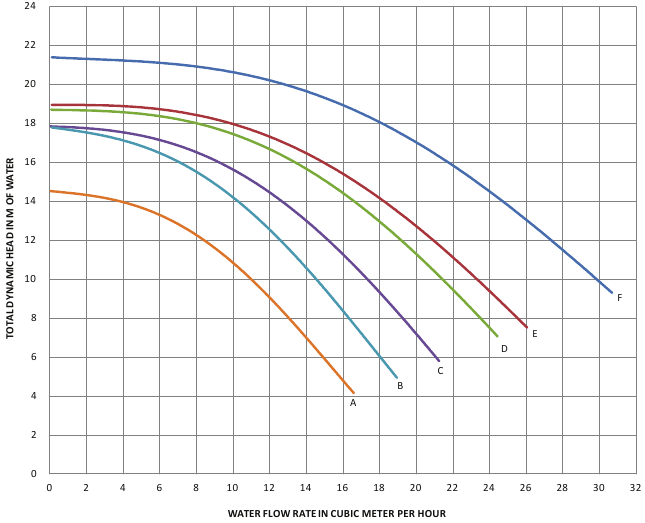

WhisperFlo ® High Performance Pomp (50Hz)

WWW.PENTAIR.COM

Referenties

• Pentair | Verplaats, verbeter en geniet van water

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Pentair WHISPERFLO - Handleiding waterpomp

Beschikbare talen
