Fluke 177 Series - LTE Module Handleiding
Inleiding
De 177X LTE-module biedt wereldwijde LTE (4G)-communicatie en maakt verbindingen mogelijk met Fluke 177X-producten op afstand. De module vereist een SIM-kaart en een contract met een serviceprovider die dekking heeft op de locatie waar het instrument en de module zich bevinden.
Met deze module kunt u draadloos communiceren vanaf een computer naar het instrument. Communicatie kan via een VNC (Virtual Network Connection) of via het applicatiepakket Fluke Energy Analyze Plus. Met deze verbinding op afstand hoeft u de locatie niet vaak te bezoeken om te zien hoe een locatieonderzoek vordert. Alle gemeten en geregistreerde gegevens zijn beschikbaar via de verbinding op afstand.
Symbolen
De onderstaande tabel bevat een lijst met de symbolen die op het product of in dit document kunnen worden gebruikt.
| Symbool | Beschrijving |
 | Raadpleeg de gebruikersdocumentatie. |
 | WAARSCHUWING. GEVAAR VOOR LETSEL. |
 | WAARSCHUWING. GEVAARLIJKE SPANNING. Gevaar voor elektrische schokken. |
 | Dit product voldoet aan de markeringsvereisten van de WEEE-richtlijn. Het aangebrachte label geeft aan dat u dit elektrische/elektronische product niet bij het huishoudelijk afval mag gooien. Gooi dit product niet weg als ongesorteerd gemeentelijk afval. |

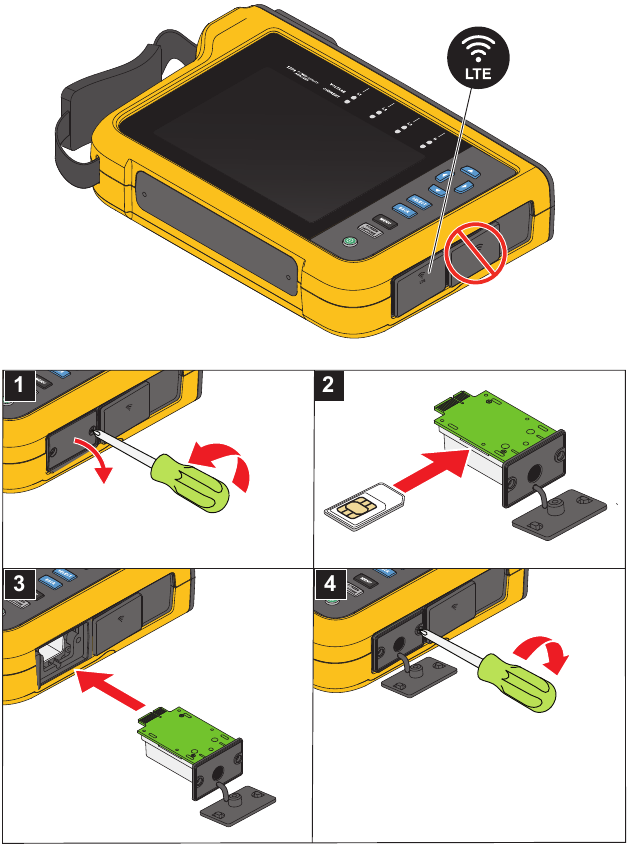

Module installeren
Antenne bevestigen

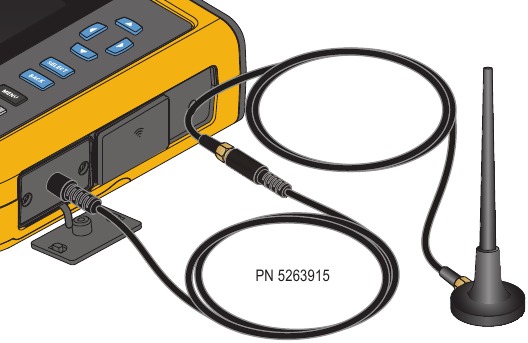

Externe antenne met kabel
Gebruik antennekabels met een door het product goedgekeurde meetcategorie (CAT) als het product is geïnstalleerd in een omgeving waar draden of blootliggende metalen onderdelen toegang bieden tot gevaarlijke spanning, zoals in kasten, om mogelijke elektrische schokken, brand of persoonlijk letsel te voorkomen.
Opmerking
De externe antenne wordt niet verkocht door Fluke. De antennekabel wordt aangesloten op de antenne met een SMA-connector met buitendraad en een middencontact (SMA female/jack). Eerdere FCC-voorschriften vereisten dat WiFi-apparatuur connectoren met omgekeerde polariteit moet gebruiken. U moet een SMA male-stekker naar RP-SMA female-adapter gebruiken als de antenne een RP-SMA male-connector gebruikt met een interne schroefdraad en een middencontact.

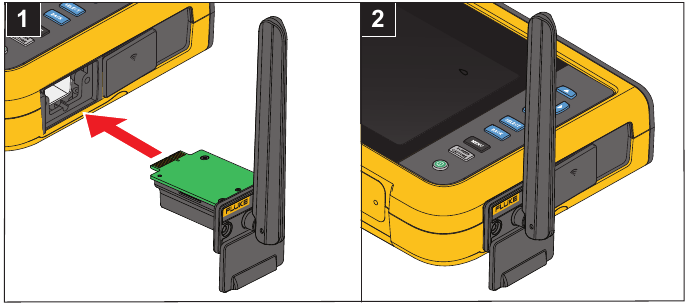

177x-antenne
Specificaties
Afmetingen: 72,3 mm x 45,6 mm x 28,5 mm
Gewicht: 35 g
Opslagtemperatuur: -20 °C tot 60 °C
Opmerking
Volledige specificaties zijn te vinden op www.fluke.com. Zie de 1773/1775/1777 Productspecificaties.
Veiligheid: IEC 61010-1: vervuilingsgraad 2
4G/LTE-specificatie
LTE-categorie: LTE Cat 4 (max. 150 Mbit/s downlink, 50 Mbit/s uplink)
Frequentiebanden: LTE-FDD: 1, 2, 3, 4, 5, 7, 8, 12, 13, 14, 18, 19, 20, 25, 26, 28, 66, 71
LTE-TDD: 38, 39, 40, 41
WCSDMA: 1, 2, 4, 5, 6, 8, 19 (617 MHz tot 2690 MHz)
SIM-kaartslot: Mini-SIM (2FF)
Veiligheidsinformatie
Een waarschuwing identificeert gevaarlijke omstandigheden en procedures die gevaarlijk zijn voor de gebruiker. Een voorzichtig identificeert omstandigheden en procedures die schade kunnen veroorzaken aan het product of de apparatuur die wordt getest.
Om mogelijke elektrische schokken, brand of persoonlijk letsel te voorkomen:
- Lees alle veiligheidsinformatie voordat u het product gebruikt.
- Wijzig het product niet en gebruik het alleen zoals gespecificeerd, anders kan de bescherming die door het product wordt geboden, in het gedrang komen.
- Lees alle instructies zorgvuldig door.
- Gebruik het product niet als het niet correct werkt.
- Werk niet alleen.
- Gebruik alleen de aangegeven vervangingsonderdelen.
- Laat het product repareren door een erkende technicus.
- Schakel het product uit als het beschadigd is.
- Overschrijd de meetcategorie (CAT) van de laagst gewaardeerde afzonderlijke component van een product, probe of accessoire niet.
Contact met Fluke
Fluke Corporation is wereldwijd actief. Ga voor lokale contactgegevens naar onze website: www.fluke.com.
Om uw product te registreren, of om de nieuwste handleiding of handleiding supplement te bekijken, af te drukken of te downloaden, gaat u naar onze website.
+1-425-446-5500
fluke-info@fluke.com
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Fluke 177 Series - LTE Module Handleiding
