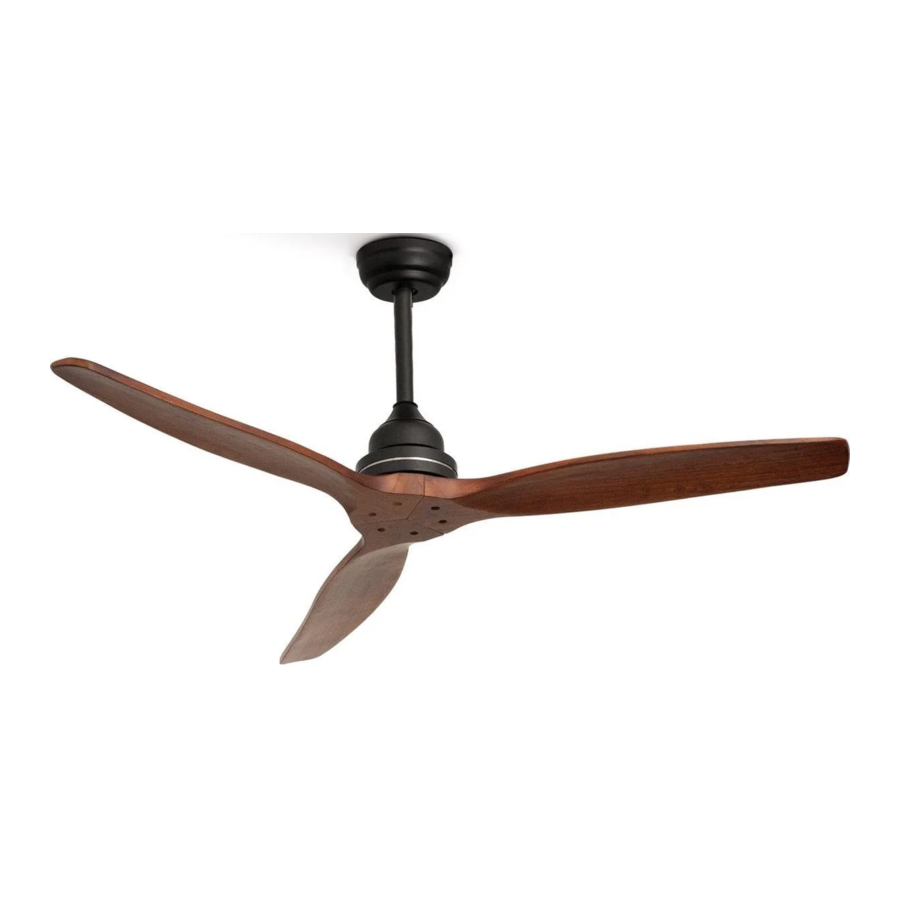

INLEIDING

Lees deze handleiding zorgvuldig door voordat u dit apparaat gebruikt, om er zeker van te zijn dat u het optimaal gebruikt.

De veiligheidsmaatregelen die hier worden vermeld, verminderen het risico op brand, elektrische schokken en letsel als ze correct worden nageleefd. Bewaar de handleiding, het aankoopbewijs en de doos op een veilige plaats voor toekomstig gebruik. Geef deze instructies, indien van toepassing, aan de toekomstige eigenaar van het apparaat.

Volg altijd de elementaire veiligheidsinstructies en maatregelen ter voorkoming van gevaar bij het gebruik van een elektrisch apparaat. De fabrikant is niet verantwoordelijk voor eventuele schade die voortvloeit uit het feit dat de gebruiker deze instructies niet heeft opgevolgd.

LOCATIE- EN INSTALLATIEVEREISTEN

MECHANISCHE TIPS

Volgens de veiligheidsvoorschriften moet het laagste punt van de ventilatorbladen zich minstens 2,3 m (7 voet) boven de vloer bevinden.
Zorg ervoor dat de gekozen locatie niet toestaat dat de roterende ventilatorbladen in contact komen met objecten.
Zorg ervoor dat de plafondbalken stevig zijn en groot en sterk genoeg zijn om het gewicht van de ventilator te dragen.
Om het risico op brand, elektrische schokken of persoonlijk letsel te verminderen, moet u ervoor zorgen dat de montagebeugel van de ventilator rechtstreeks aan de bouwconstructie is bevestigd. Niet monteren op een stopcontact.
De montagebeugel moet stevig worden vastgeschroefd aan een dragende constructie, b.v. een betonnen plafond, stalen constructie of houten frame. Als er een houten frame wordt toegevoegd, moet dit stevig tussen twee balken worden gespijkerd of geschroefd.
Om het risico op persoonlijk letsel en schade aan eigendommen te verminderen, mag u de ophangstang of de ventilatorbladen niet buigen of beschadigen bij het hanteren of installeren ervan. Als u onvolkomenheden aan het product opmerkt, neem dan contact op met onze aftersalesdienst voordat u de ventilator gaat installeren.
Zorg ervoor dat de plafondventilator goed aan het plafond is bevestigd. Alle stelschroeven moeten worden gecontroleerd en opnieuw worden vastgedraaid waar nodig voordat de ventilator in werking wordt gesteld.

ELEKTRISCHE TIPS

Schakel de stroom uit voordat u werkzaamheden aan de plafondventilator uitvoert en schakel de stroomonderbreker uit. Om mogelijke elektrische schokken te voorkomen, moet u controleren of de stroom is uitgeschakeld bij de zekeringkast of het stroomonderbrekerpaneel voordat u gaat bedraden.
De ventilator, de montagebeugel en de verlichtingsapparatuur moeten op een aarde worden aangesloten. Controleer of alle lasverbindingen goed geïsoleerd zijn.
Controleer en bevestig dat alle aansluitingen correct en veilig zijn. Zodra alle elektrische aansluitingen zijn gemaakt, moeten alle kabels veilig worden opgeborgen.
Probeer deze ventilator niet te bedienen met een wandschakelaar of afstandsbediening die niet door de fabrikant is goedgekeurd voor gebruik met de ventilator. Gebruik geen solid-state controller. Het gebruik van een niet-goedgekeurde wandschakelaar of afstandsbediening maakt uw garantie ongeldig.
Sluit de plafondventilator niet aan op een dimmer.

VEILIGHEIDSINSTRUCTIES

Bij gebruik van een elektrisch apparaat moeten altijd de volgende basisveiligheidsmaatregelen worden nageleefd.

Om het risico op persoonlijk letsel te verminderen, bevestigt u de ventilator rechtstreeks aan de steunconstructie van het gebouw volgens deze instructies en gebruikt u alleen het meegeleverde materiaal.
Om mogelijke elektrische schokken te voorkomen, moet u, voordat u uw ventilator installeert, de stroom uitschakelen door de stroomschakelaars van het elektrische paneel en de bijbehorende wandschakelaars uit te schakelen. Als het niet mogelijk is om de stroomschakelaars uit te schakelen, gebruikt u een waarschuwingsapparaat, zoals een etiket op het elektrische paneel.
Alle kabels moeten voldoen aan de specificaties die zijn vastgesteld door lokale en nationale elektrische voorschriften en ANSI/NFPA 70. Raadpleeg een gekwalificeerde elektricien als u niet bekend bent met elektrische installaties.
Buig het bladbevestigingssysteem niet tijdens het installeren, kantelen of reinigen van bladen.
Steek geen andere voorwerpen tussen de ventilatorbladen.
Om het risico op brand, elektrische schokken of schade aan de motor te verminderen, mag u geen solid-state snelheidsregelaar gebruiken met deze ventilator. Gebruik alleen de originele snelheidsregelaars.
Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en mensen met verminderde fysieke, zintuiglijke of mentale vermogens, of gebrek aan ervaring of beperkte kennis, mits ze onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of die is opgeleid in het veilige gebruik van het apparaat.
Kinderen mogen niet met dit apparaat spelen. Ze mogen ook geen reinigings- en onderhoudstaken uitvoeren, tenzij ze ouder zijn dan 8 jaar en onder toezicht staan. Kinderen moeten nauwlettend in de gaten worden gehouden bij het gebruik van een apparaat.

OPMERKING: De instructies en veiligheidsmaatregelen in deze handleiding dekken mogelijk niet alle mogelijke problemen en situaties. U moet begrijpen dat zowel gezond verstand als voorzichtigheid essentieel zijn bij de installatie en het gebruik van de ventilator.

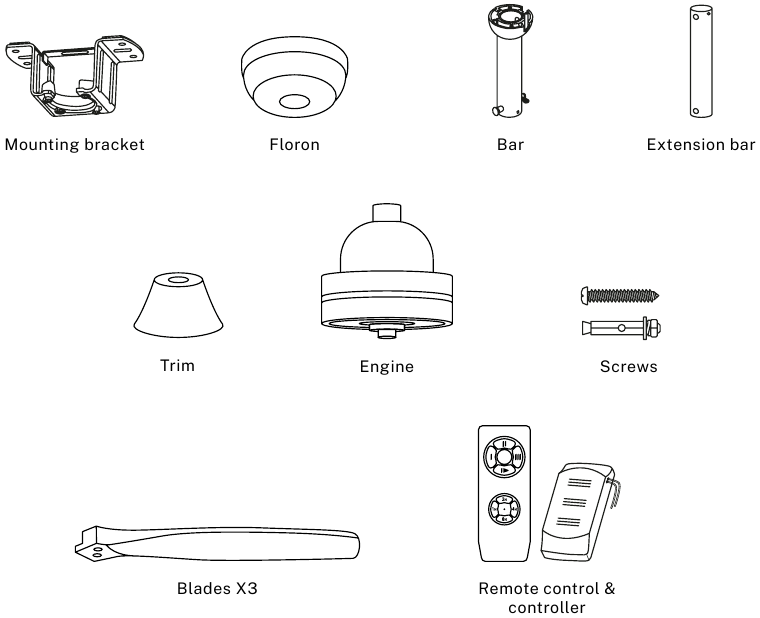

ONDERDELENLIJST

AFSTANDSBEDIENING

Snelheden
Aan/uit-knop
Timer
Batterijen

Gebruik dit product onder de juiste spanning. Een te lage spanning leidt tot een mislukte werking.
Verwijder de batterijen uit de controller als u deze lange tijd niet gaat gebruiken.
Opmerking: Om veiligheidsredenen en om optimale prestaties te garanderen, sluit u de aardingsdraad correct aan.
Zorg er bij het installeren van de ventilator voor dat er niets op de ontvangerantenne of andere draden drukt om kortsluiting te voorkomen.

INSTALLATIE-INSTRUCTIES

INSTALLATIEVOORBEREIDING

Om persoonlijk letsel en schade te voorkomen, moet u ervoor zorgen dat de ventilator wordt opgehangen op een plaats waar de bladen zich op 2,3 m of meer van de vloer en 76 cm van de dichtstbijzijnde muur of obstakel bevinden.
Zorg ervoor dat de montagebeugel goed aan de bouwconstructie is bevestigd en het volledige gewicht van de ventilator kan dragen.

DE MONTAGEBEUGEL INSTALLEREN

Controleer of het plafond waar u de ventilator wilt monteren stabiel is en het gewicht van de ventilator veilig kan dragen.
Bevestig de montagebeugel niet direct op plafonds van minder dan 10 mm om het risico te vermijden dat de schroef losraakt en eruit komt.

Houten dak

Boor de nodige gaten en zet vervolgens de montagebeugel vast met de houtschroeven en ringen aan de plafondbalken.

Betonnen dak

Boor gaten met een 8 mm boor, afhankelijk van de lengte van de expansieschroeven.
Zet vervolgens de montagebeugel vast aan het plafond met de expansieschroeven.

OPMERKING: Deze ventilator kan ook in een verlaagd plafond worden geïnstalleerd, hiervoor moet u bevestigingsschroeven met een veerhendel gebruiken (niet inbegrepen).

Markeer de juiste positie van de gaten en bevestig de plafondsteun met behulp van de schroeven met metalen ankers of schroeven en ringen die geschikt zijn voor het gekozen type plafond.
Controleer de juiste installatie van de beugel voordat u de ventilator ophangt. De montagebeugel moet het volledige gewicht van de ventilator dragen.

OPHANGSTANGINSTALLATIE

Kies de ophangstang die het beste bij uw situatie past: er zijn een ophangstang van 15 cm en een ophangstang van 25 cm beschikbaar.
Verwijder de bout van de stang door de pen te verwijderen en rijg de kap (daktrim) en motorkap door de ophangstang. Leid vervolgens de ventilatormotorkabels door de binnenkant van de ophangstang. Plaats de ophangstang op de motor en steek de bout en splitpen erin.

Deze ventilator kan worden geïnstalleerd in een normaal of gewelfd plafond, en u kunt de ophanglengte verlengen met de langere ophangstang (meegeleverd). Om de ophangstang te installeren, hebt u de volgende gereedschappen nodig: een schroevendraaier, een platte schroevendraaier, een verstelbare tang of een sleutel, een opstapje, draadknippers en isolatietape.
Leid de ventilatorkabels van de motor, door de ophangstang, decoratieve afdekking en kap naar het plafond.
Advies: Het aanbrengen van een klein stukje isolatietape op de uiteinden van de draden helpt ze bij elkaar te houden terwijl u ze door de ophangstang leidt.

OPHANGSTANGINSTALLATIE

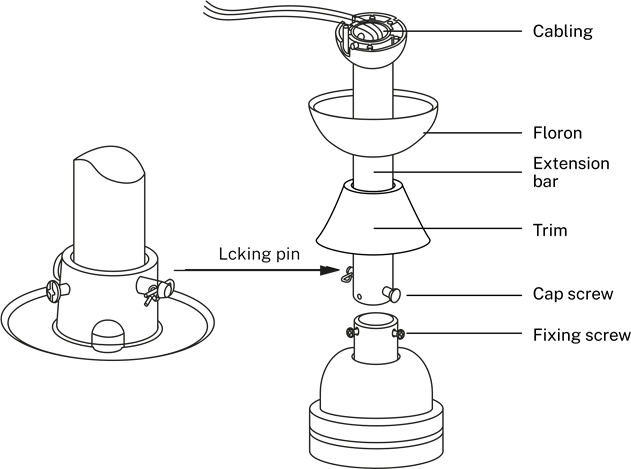

Als u de ophanglengte van uw ventilator wilt verlengen, verwijdert u de kogel van de ophangstang en gebruikt u de extra verlengstang (meegeleverd).
Als u de verlengstang wilt gebruiken, volgt u de volgende instructies:.

Om de kogel van de ophangstang te verwijderen, draait u de stelschroef los en verwijdert u de splitpennen.
Laat de kogel zakken en verwijder de borgpen.
Haal de kogel uit de ophangstang en steek hem in de langere ophangstang (de bovenkant van de stang heeft een gat voor de stelschroef; gebruik dit om de stang vast te zetten).
Steek de borgpen in het uiteinde van de ophangstang en hef de kogel op. Zorg ervoor dat de borgpen is uitgelijnd met de groeven in de kogel en zet de stelschroef vast.
Advies: Om het gemakkelijker te maken om de draden in de stang te steken, plaatst u wat isolatietape rond de draden. Dit helpt u ze bij elkaar te houden terwijl u ze in de stang steekt.
Draai de bevestigingsschroeven en de ring los van de bovenkant van de motorbehuizing. Verwijder de stangpennen (als u dat nog niet hebt gedaan). Steek de rozet door de stang.
Rijg de kabels door de stang en trek de overtollige kabels van de bovenkant van de stang om ze vast te zetten.
Plaats de stang in de motorbehuizing en steek de pennen erin die u eerder hebt verwijderd. Draai de stelschroeven en ringen vast.
Laat de kap naar de motorbehuizing zakken.

BEDRADINGSAANSLUITING

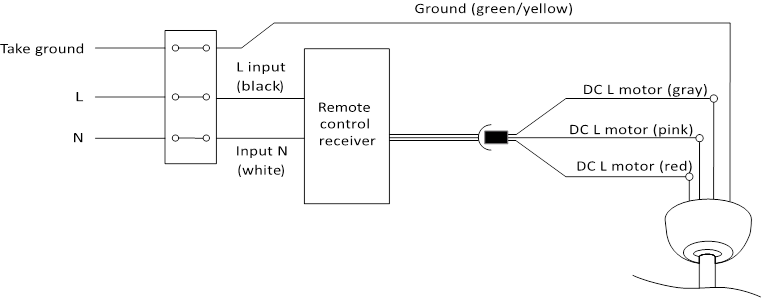

Maak de verbinding tussen de ontvangerdraden en de ventilatormotordraden volgens de kleurindicaties. Zorg ervoor dat de verbinding goed vastzit.

HET PLAFONDRONDEL MONTEREN

Til de kap op de montagebeugel en lijn de losgemaakte schroeven op de montagebeugel uit met de gaten in de kap.
Draai aan de eindknop om deze aan te passen. Plaats de schroeven terug en zet ze vast met een schroevendraaier.
Zodra u de montagebeugel aan de aansluitdoos hebt bevestigd, kunt u doorgaan met het ophangen van de ventilator.
Pak de ventilator stevig met beide handen vast. Steek de stang door de opening in de montagebeugel en laat de kogel op de montagebeugel rusten.
Draai de kogelkoppeling totdat deze is uitgelijnd met het lipje op de montagebeugel.

Advies: Een andere persoon moet u helpen de ladder vast te houden en u de ventilator aanreiken zodra u de ladder hebt beklommen.

BLADINSTALLATIE

Monteer de bladen op hun metalen steun met behulp van de meegeleverde schroeven en ringen.

Lijn de gaten in de bladhouder uit met de gaten in de bladen en in het motorhuis en schroef ze op hun plaats, maar draai de schroeven niet vast totdat ze allemaal op hun plaats zitten en vastgeschroefd zijn.

Advies: Om tijd te besparen, kunt u de ringen op elke schroef plaatsen voordat u de bladen installeert.

CONTROLEER DE INSTALLATIE

Controleer de correcte werking van de plafondventilator en controleer of er geen vreemde bewegingen of verkeerde uitlijning in een deel van de ventilator zijn.
In het geval dat er een soort zoemen/trilling te zien is, kunt u doorgaan met het afstellen van de bladen met de balanceerset.
In deze set heb je zelfklevende gewichten en "u"-clips.
Schakel de plafondventilator uit.
U kunt de clip in het midden van een blad plaatsen en controleren of de trilling afneemt.
Schakel de ventilator in en controleer. Als er geen verandering wordt waargenomen, schakelt u de ventilator uit en voegt u een andere clip op een ander blad toe of gebruikt u de zelfklevende gewichten.

PROBLEEMOPLOSSING

Wanneer de afstandsbediening niet werkt, controleer dan of:

De ventilator stroom heeft.
De ventilator correct is aangesloten.
De batterij in de afstandsbediening is opgeladen.
Er andere op afstand bedienbare producten in de buurt zijn en in bedrijf zijn. Op afstand bedienbare producten met dezelfde frequentie die in de buurt werken, zullen elkaar storen.
