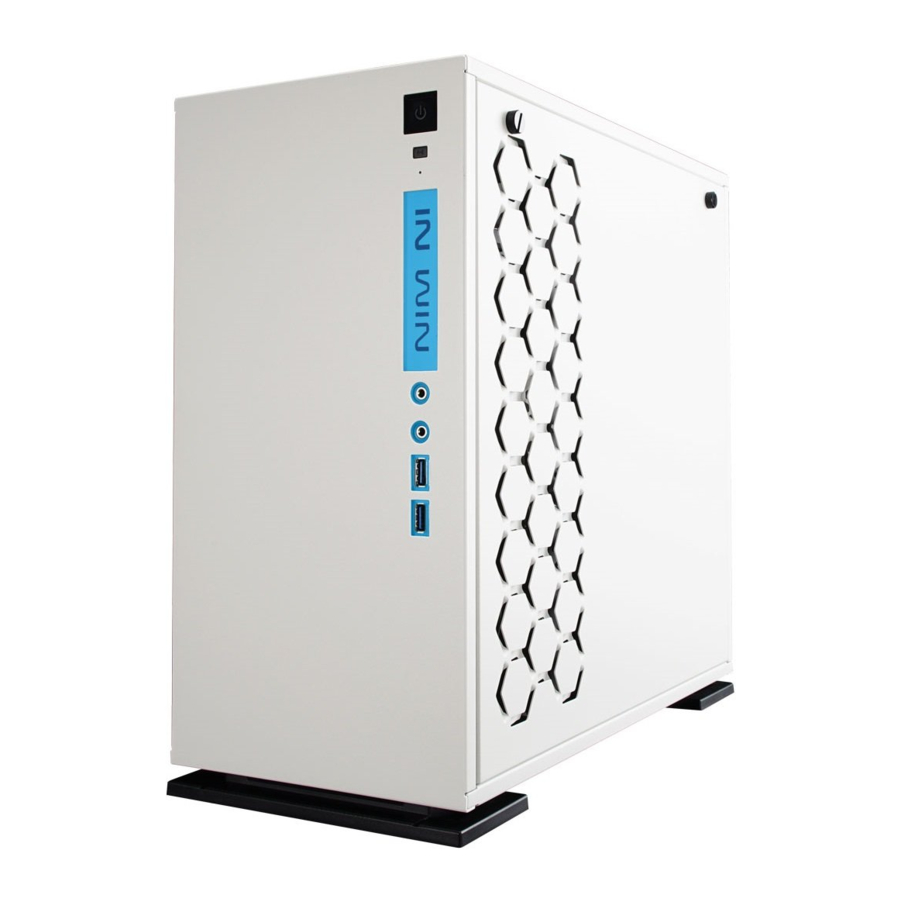

In Win 301 - Toren Handleiding
Inhoud
De 301 zet de eenvoudige en overzichtelijke interface van het boven- en voorpaneel voort, met behoud van de LED-front I/O. Samen met een gereedschapsloos, schroefloos zijpaneel van gehard glas, is de 301 kwaliteit die je kunt zien, voelen en ervaren!
Specificaties
| Model | 301 |
| Kleur | Zwart, Wit |
| Type behuizing | Mini-toren |
| Materiaal | Gehard glas, SECC |
| MIB-compatibiliteit | Micro ATX, Mini ITX |
| Uitbreidingsslots | PCI-E Slot x 4 |
| Maximale compatibiliteit | Lengte VGA-kaart: 31Omm (hoogte: 162mm) Lengte VGA-kaart (Met voorste ventilator + radiator 35 mm): 265 mm Hoogte CPU-koeler: 160 mm |
| Poorten aan de voorzijde | 2 x USB 3.0 HD-audio |
| Interne drive bays | 1 x 3,5"/2,5" 2 x 2,5" |
| Compatibiliteit thermische oplossing | 2 x 120 mm ventilator aan de voorzijde / 240 mm radiator 1 x 120 mm ventilator aan de achterzijde / 120 mm radiator 2 x 120 mm ventilator aan de onderzijde (Neemt een PCI-E-slot in) |
| Compatibiliteit voeding | PSII: ATX12V
|
| Productafmetingen (HxBxD) | 365 mm x 188 mm x 370 mm (14,3'' x 7,4" x 14,6") |
| Productafmetingen met schroef en handgreephoogte (HxBxD) | 365 mm x 208 mm x 370 mm (14,3" X 8,1'' X 14,6") |
| Afmetingen verpakking (HxBxD) | 450 mm x 272 mm x 458 mm (17,7"x 10,7"x 18") |
| Netto gewicht | 6,57 KG/ 14,41b |
| Bruto gewicht | 7,63 KG/ 16,81b |

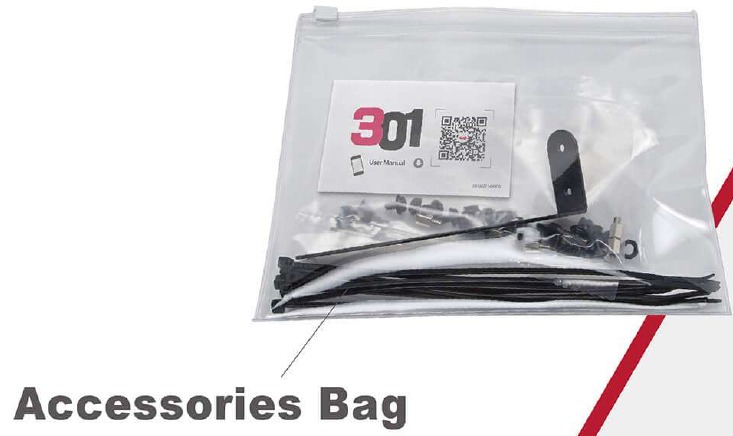

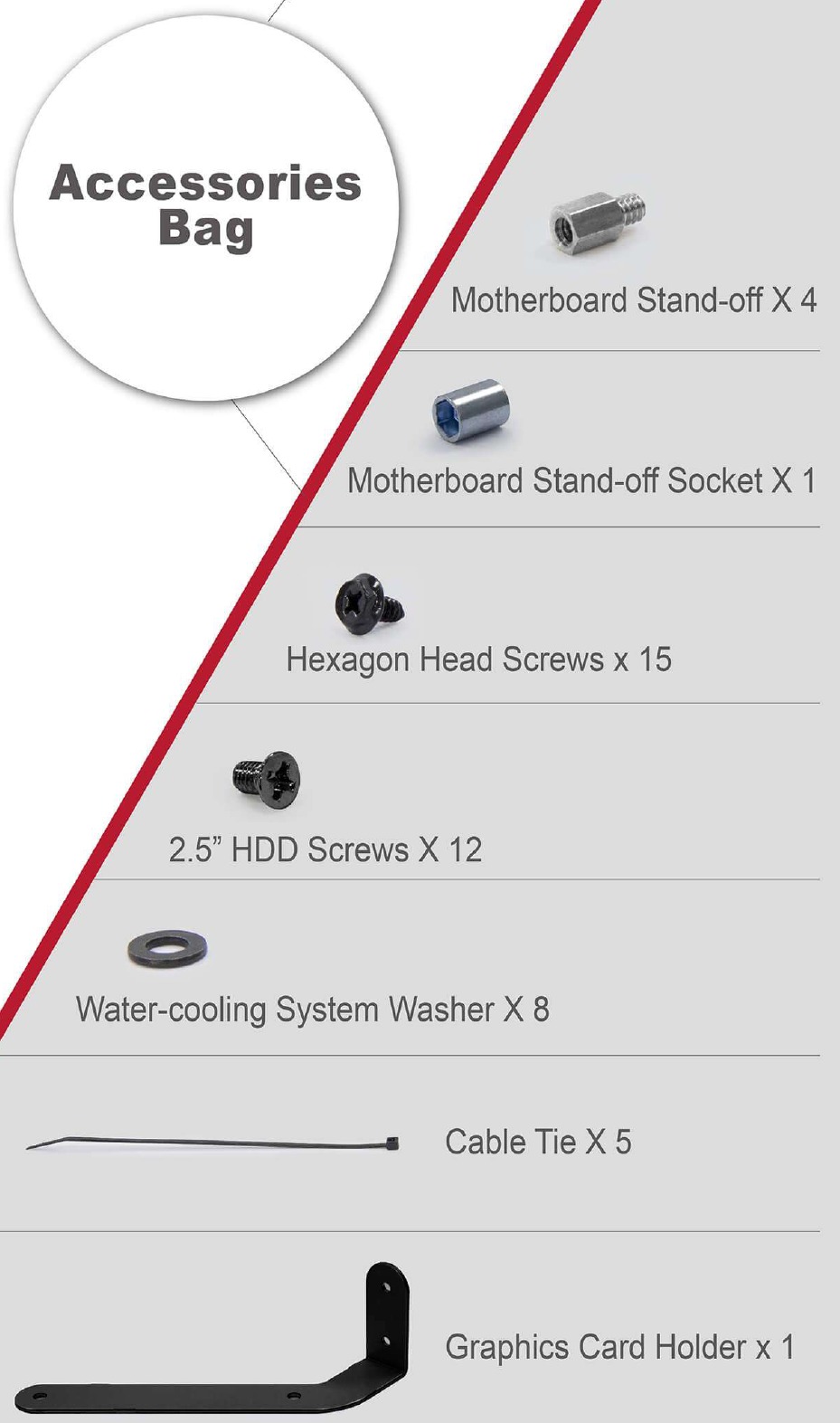

Inhoud verpakking

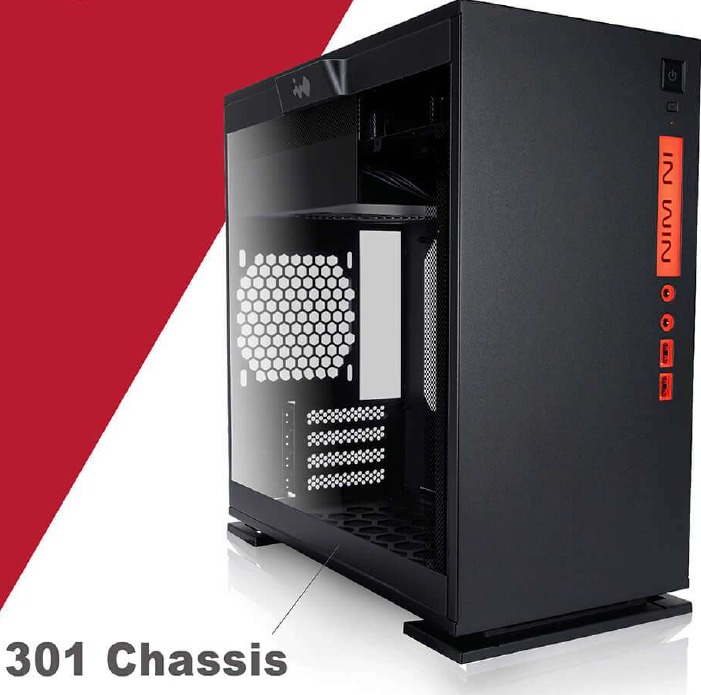

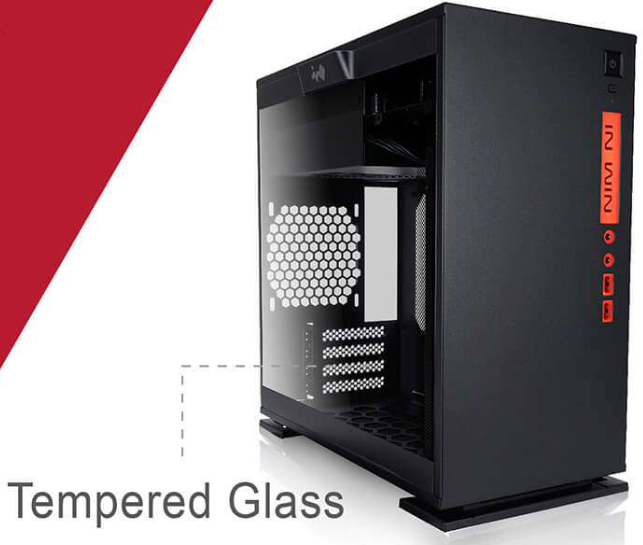

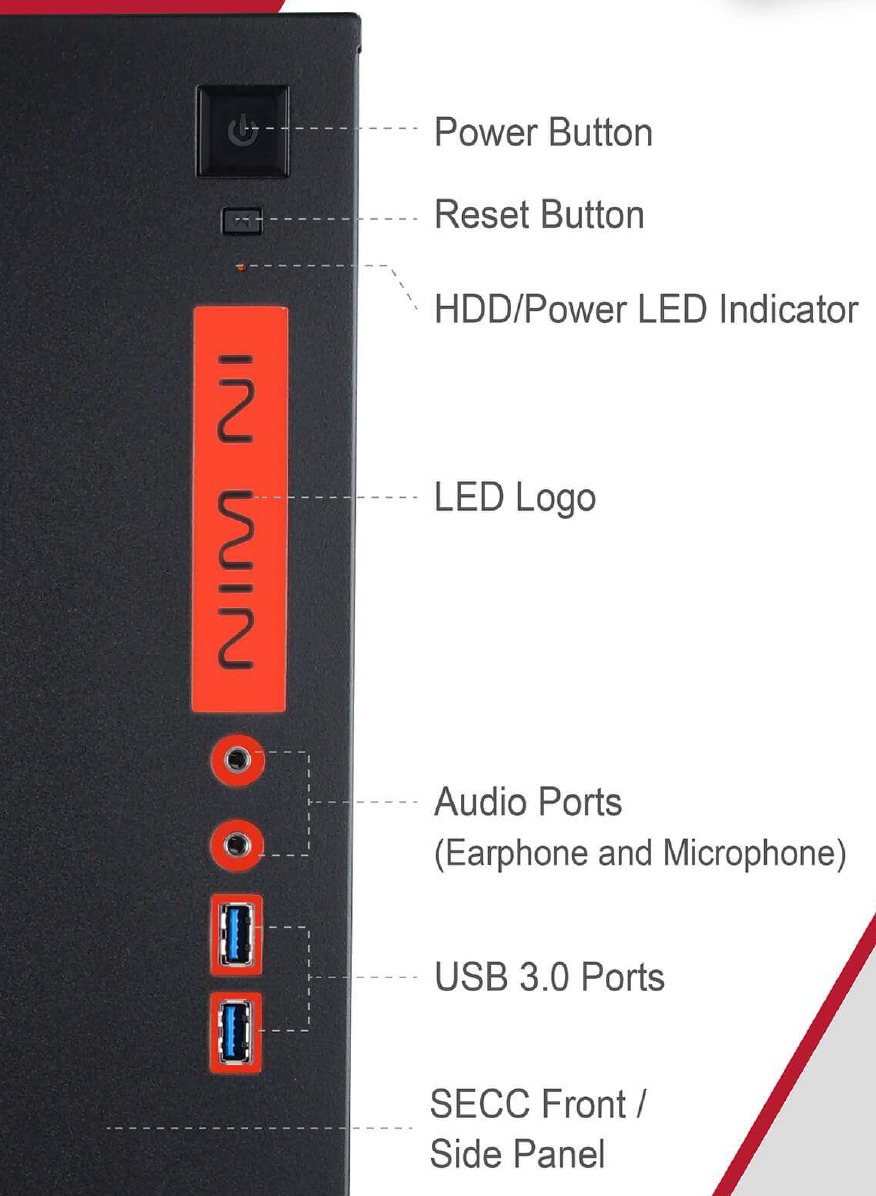

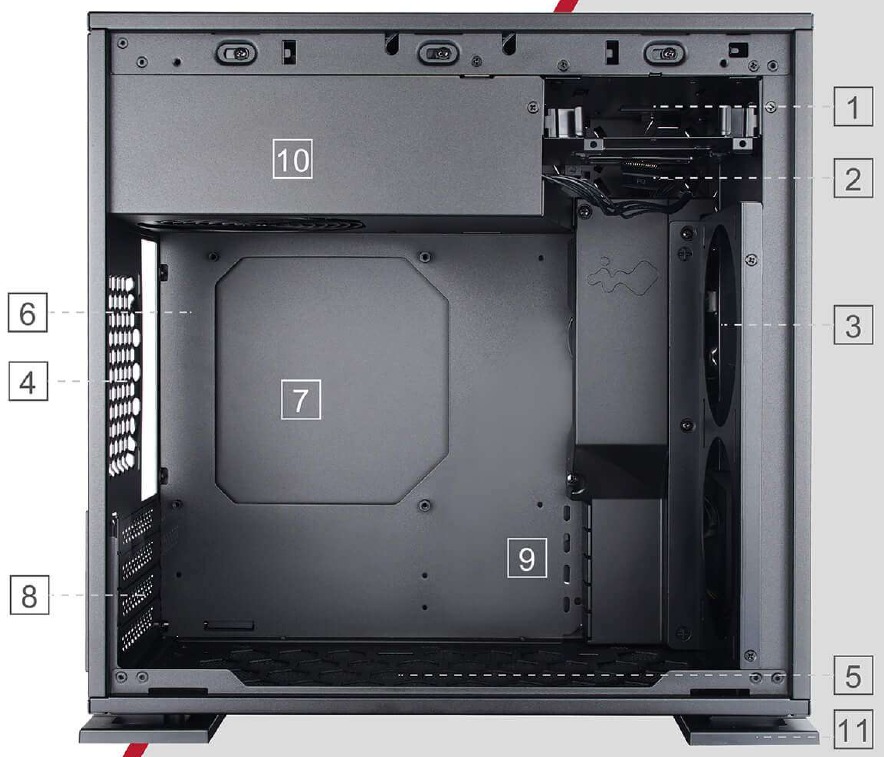

Behuizingsstructuur
- 3.5"/2.5" Drive Bay
- 2.5" Drive Bay
- Montagegedeelte voorste ventilator/radiator
- Montagegedeelte achterste ventilator/radiator
- Montagegedeelte ventilator onderzijde
- Montagegedeelte moederbord
- Uitsparing voor installatie CPU-koeler
- PCI-E-uitbreidingsslot
- Extra montagegat ter ondersteuning van PCI-E
- Montagegedeelte voeding
- Schokbestendige standaard
Installatiehandleiding
(Volg de gerelateerde hoofdstukken om te monteren)

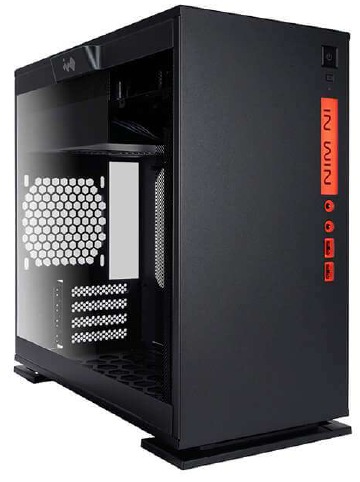

- De behuizing openen
Verwijder voor het SECC-zijpaneel de twee duimschroeven en til het omhoog. Verwijder voor het zijpaneel van gehard glas door op de hendel bovenop het paneel te drukken.
![Installatiehandleiding - Stap 1]( "In Win - 301 - Installatiehandleiding - Stap 1")

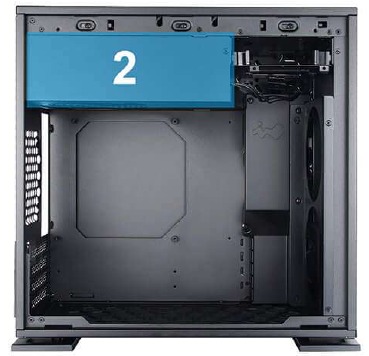

- Voeding installeren
Benodigde onderdelen: zeskantbouten De voeding kan op de bovenste beugel worden gemonteerd
![Installatiehandleiding - Stap 2]( "In Win - 301 - Installatiehandleiding - Stap 2")

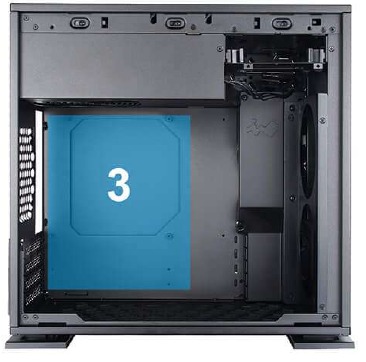

- Moederbord installeren
Benodigde onderdelen: Moederbordstandaard, Moederbordstandaardaansluiting, zeskantbouten
![Installatiehandleiding - Stap 3]( "In Win - 301 - Installatiehandleiding - Stap 3")

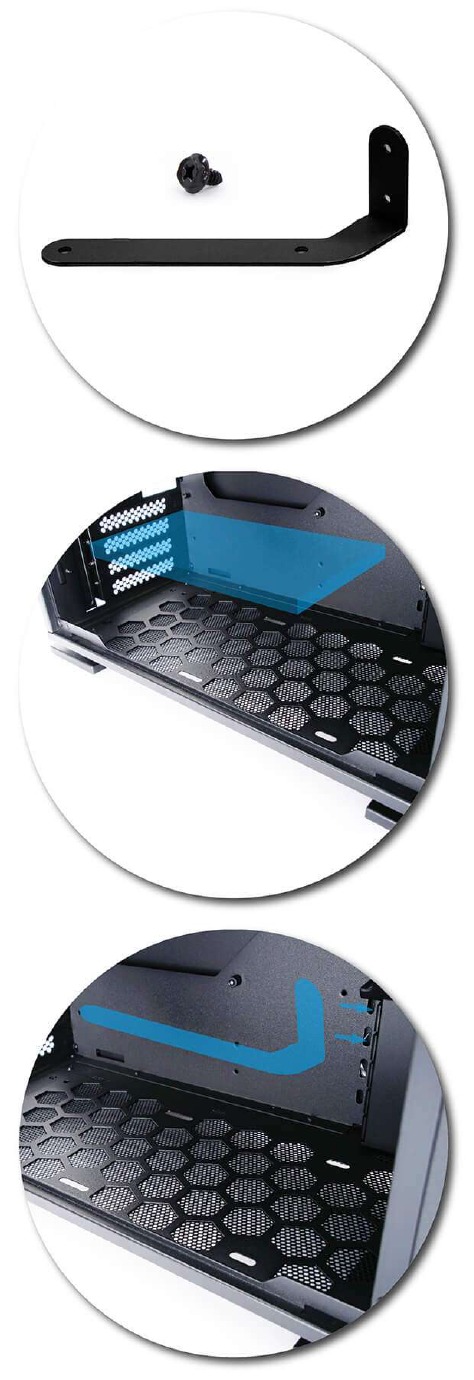

- Uitbreidingskaart installeren
Benodigde onderdelen: zeskantbouten, grafische kaarthouder
![Installatiehandleiding - Stap 4]( "In Win - 301 - Installatiehandleiding - Stap 4")

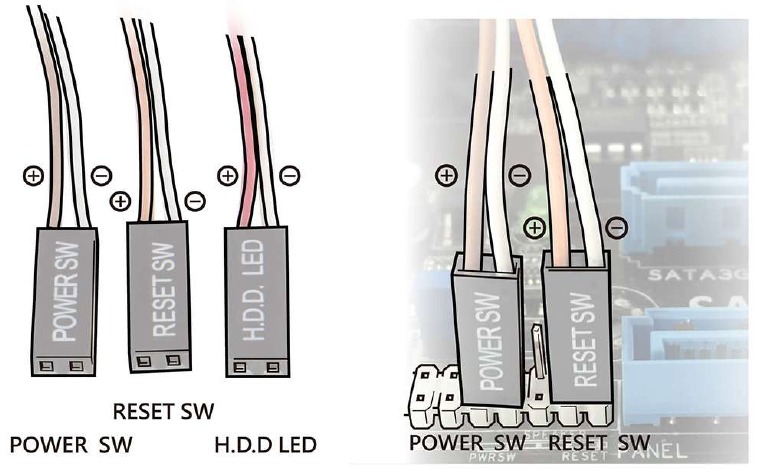

- I/O-draden installeren
![Installatiehandleiding - Stap 5]( "In Win - 301 - Installatiehandleiding - Stap 5")

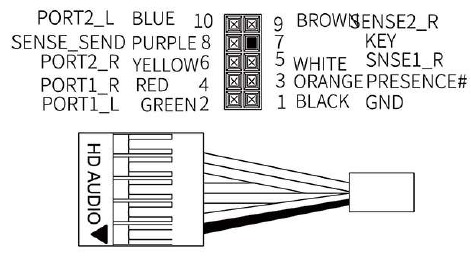

HD-audioheader
![I/O-draden installeren - HD-audioheader]( "In Win - 301 - I/O-draden installeren - HD-audioheader")

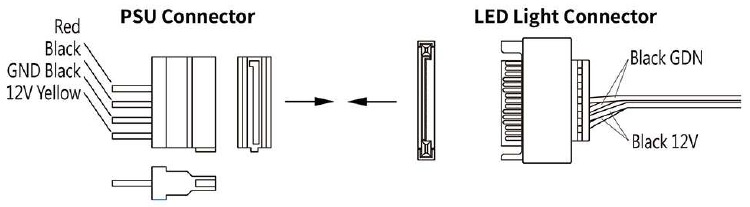

LED Pipe Power Header
Zorg ervoor dat de afgeschuinde rand van de PSU-connector correct is uitgelijnd met de afgeschuinde rand van de LED-lichtconnector
*RGB-verlichting zal in sommige regio's beschikbaar zijn. Download voor RGB-installatie op de productpagina.
![I/O-draden installeren - LED Pipe Power Header]( "In Win - 301 - I/O-draden installeren - LED Pipe Power Header")
USB3.0 Header
![]()
![]()

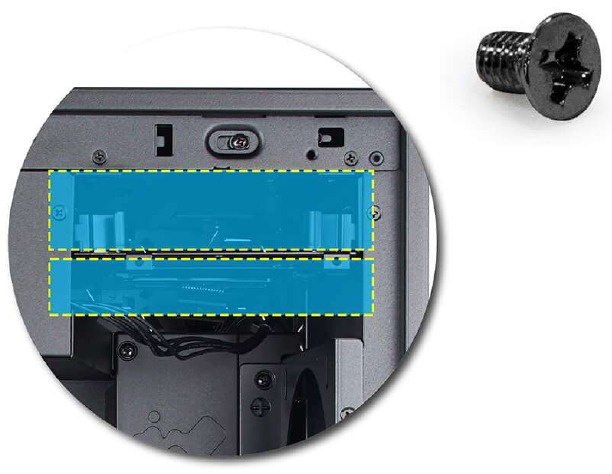

- 3.5"/2.5" Drive Bays Installation
Benodigde onderdelen: 2.5" HDD-schroeven
![Installatiehandleiding - Stap 6]( "In Win - 301 - Installatiehandleiding - Stap 6")

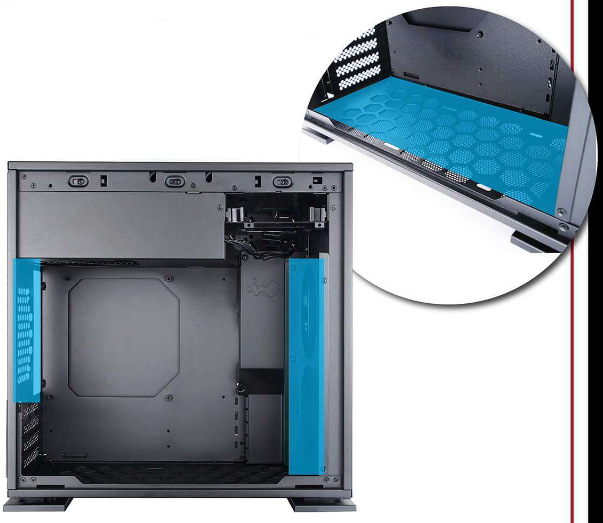

- Ventilator-/vloeistofkoelingradiator installeren & ventilator onderzijde installeren
Benodigde onderdelen: ring voor waterkoelingssysteem
![Installatiehandleiding - Stap 7]( "In Win - 301 - Installatiehandleiding - Stap 7")

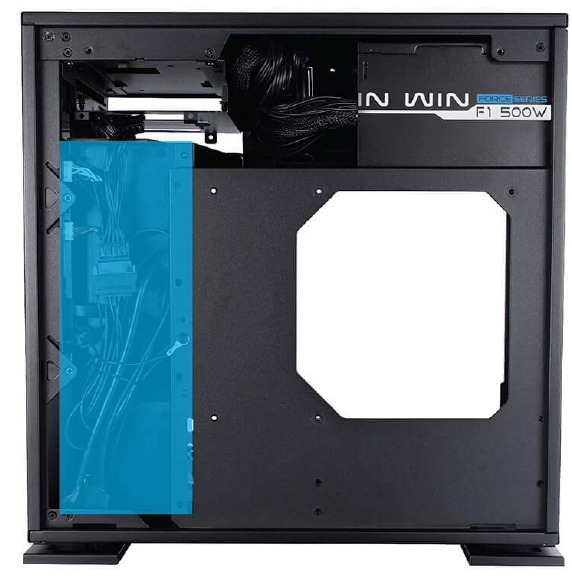

- Kabellijnen verbergen
![Installatiehandleiding - Stap 8]( "In Win - 301 - Installatiehandleiding - Stap 8")

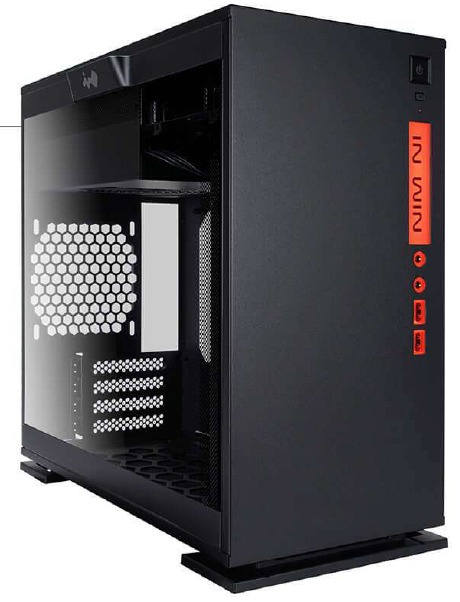

- Installatie voltooien
Benodigde onderdelen: kabelbinders
![Installatiehandleiding - Stap 9]( "In Win - 301 - Installatiehandleiding - Stap 9")
Mededelingen en garantie
Mededelingen
- Volg de gebruikershandleiding voor de installatie.
- Gebruik bij het installeren van de computeronderdelen antistatische voorzorgsmaatregelen om ESD-schade (elektrostatische ontlading) te voorkomen. Dit kan letsel veroorzaken aan de installateur en/of schade aan de machine. Onjuiste installatie kan het moederbord en andere systeemcomponenten doorbranden.
- Gebruik dit product niet voor andere doeleinden dan waarvoor het bedoeld is om schade te voorkomen.
- Wijzigingen kunnen het product beschadigen.
- Verwijder alle interne apparaten voordat u ze verzendt of verplaatst. (Inclusief voeding, harde schijf, CD-ROM, moederbord en CPU, enz.)
Garantie
* Ga voor meer gedetailleerde garantie-informatie naar de In Win-retailwebsite op www.in-win.com.
* Het daadwerkelijke product kan zonder voorafgaande kennisgeving worden gewijzigd. In Win Development Inc. behoudt zich het recht voor om definitieve wijzigingen aan te brengen.
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download In Win 301 - Toren Handleiding
