In Win A1 Handleiding

Inhoud

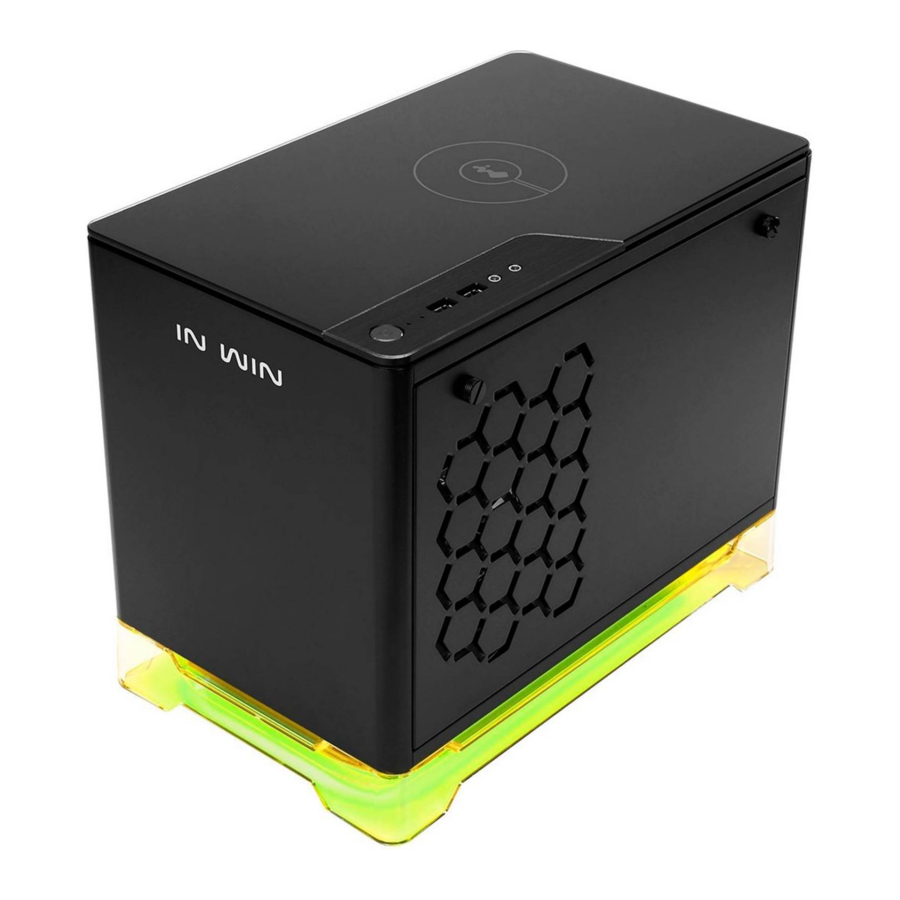

Productverhaal

De A1 presenteert een perfecte combinatie van innovatie en stijlvolle materialen. Het moderne Scandinavische ontwerp wordt aangevuld met gehard glas en strak geanodiseerd aluminium, waardoor het geschikt is voor elke omgeving.
De A1 beschikt over gedetailleerd vakmanschap van boven tot onder. De vierkante structuur zorgt voor een probleemloze installatie en de mogelijkheid om krachtige hardware te huisvesten ondanks het compacte formaat. Een In Win 600W,80 PLUS Bronze PSU is vooraf ingebouwd in de A1 met kabels die al zijn beheerd. Een draadloze oplader maakt het leven gemakkelijker en laadt uw mobiele apparaat altijd op!
De A1 presenteert niet alleen de elegante esthetiek van eenvoud, maar toont ook de geest van In Win's motto: "Contemporary and Innovative."

Specificaties

A1 behuizing

Model A1
Part Number A1BIack, IW-A1-BLA-P
A1White, IW-A1-WHI-P

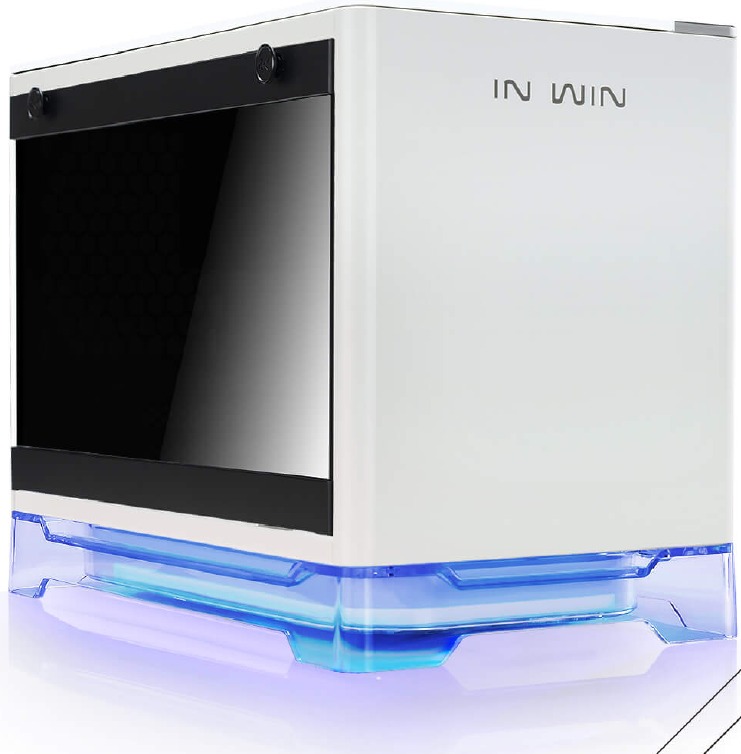

Colors Zwart, Wit
Case Type Mini-ITX Tower
Case Materials SECC-staal, gehard glas
M/B Compatibility Mini-ITX
Expansion Slots PCI-E x 2
Maximum Compatibility VGA-kaartlengte: 300 mm
CPU-koelerhoogte: 160 mm
Front Ports 2 x 3.0
HD-audio
Internal Drive Bays 2 x 2,5"
Thermal Solution Compatibility 1 x 120 mm zijventilator
1 x 120 mm achterventilator/120 mm radiator 2 x 120 mm onderventilator
Power Supply Compatibility In Win 600W PSU inbegrepen
Product Dimensions (HxBxD) with screw & handle height 273 x 210 x 355,5 mm
(10.7"x 8.2" x 14")
Product Dimensions (HxBxD) 273 x 210 x 355,5 mm
(10.7"x 8.2" x 14")
Package Dimensions (HxBxD) 344 x 295 x 414 mm
(13.5"x 11.6"x 16.2")
Net Weight 6 kg/13,2 lbs
Gross Weight 6,9 kg/15,3 lbs
  • In Win-producten voldoen aan de RoHS-regelgeving.
  • Specificaties kunnen variëren afhankelijk van de regio.

In Win 600W voeding

Model IP-P600KQ3-2
Total Power 600W
Material SECC-staal
Type ATX12V V2.4
PFC Actieve PFC
Efficiency 80 PLUS Bronze
MTBF (Hours) > 100.000
AC Input 100 - 240Vac. 50-60Hz
Hold-up time (ms) > 16ms
Fan 120 mm
Operating Temperature Range (°C) 0~50°C
Full Protection OCP/OVP/UVP/SCP/OTP/OPP
Safety Certifications TUV/cTUVus/BSMI/CB/CE/FCC/EAC/RCM
Dimensions (LxWxD) 140 x 150 x 86 mm
Warranty 3 jaar
Connectors Moederbord 24-pins 1
CPU4+4-pins 1
PCIE 6+2 pins 2
Randapparatuur 0
SATA 3
Floppy Power 0
Micro USB 1
  • In Win-producten voldoen aan de RoHS-voorschriften
  • Specificaties kunnen variëren afhankelijk van de regio

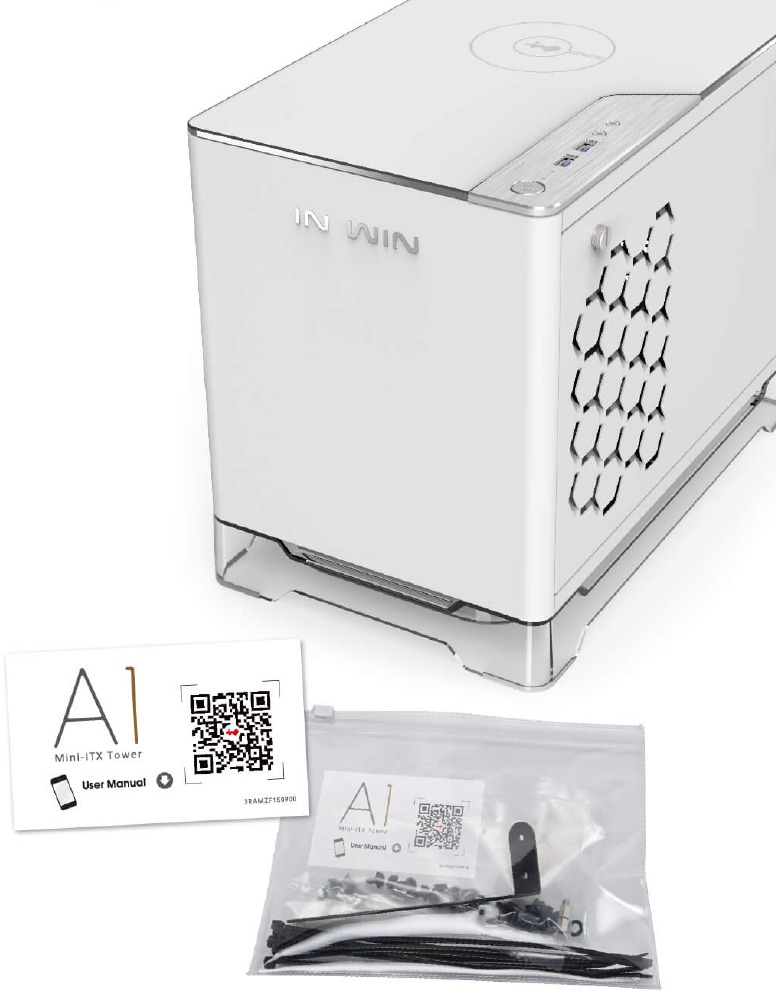

Inhoud van de verpakking

Inhoud van de verpakking

  • A1 chassis
  • QR-codekaart
  • Accessoiretas

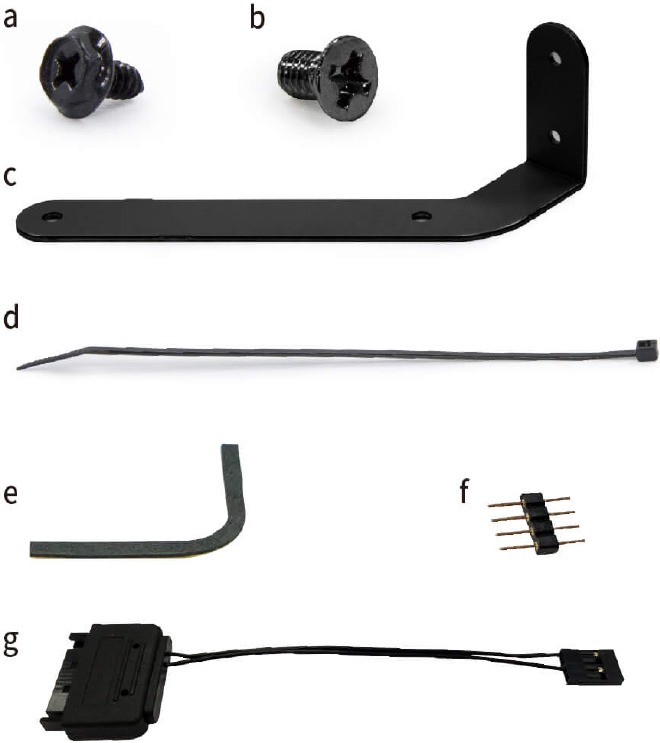

Accessoiretas

Accessoiretas

  1. Zeskantkopschroeven X 8
  2. 2.5" HDD-schroeven X 10
  3. Grafische kaarthouder X 1
  4. Kabelbinders X 5
  5. Antislipstrips X 4
  6. LED 4-pins header X 1
  7. LED-SATA-connector X 1

informatie Als uw moederbord geen RGB-header heeft, gebruik dan de meegeleverde LED-SATA-connector en LED 4-pins header om de standaard-LED's in te stellen.

Behuizingstructuur

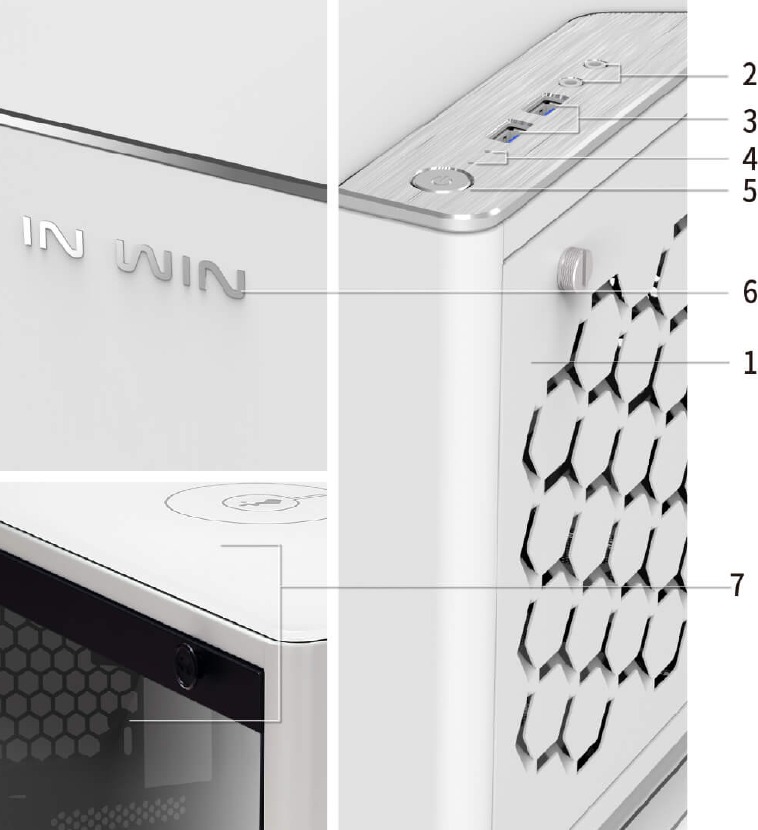

Behuizingstructuur - Deel 1

  1. SECC voor-/zijpaneel
  2. Audiopoorten (oortelefoon en microfoon)
  3. USB 3.0-poorten
  4. HDD/Power LED-indicator
  5. Aan/uit-knop
  6. Logo
  7. Gehard glas

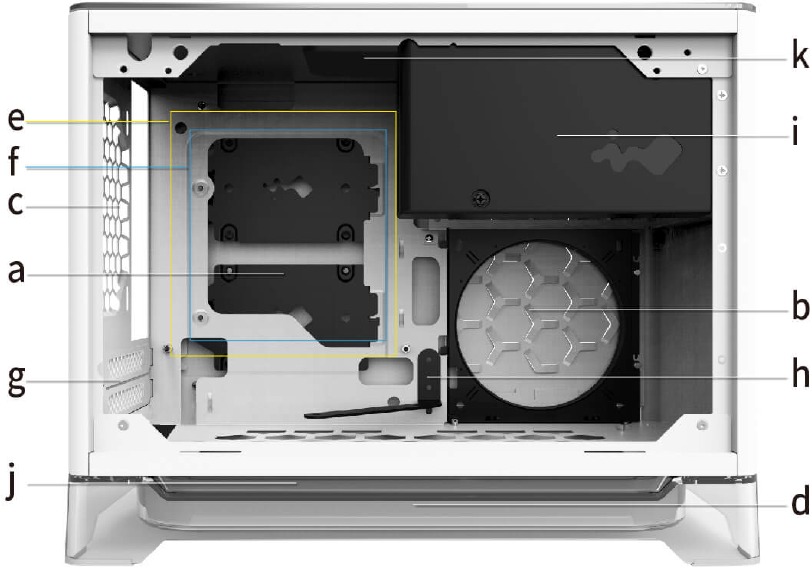

Behuizingstructuur - Deel 2

  1. 2.5 Drive Bay
  2. Montagegebied zijventilator
  3. Montagegebied achterventilator/radiator
  4. Montagegebied onderventilator
  5. Montagegebied moederbord
  6. Uitsparing voor installatie van CPU-koeler
  7. PCI-E uitbreidingsslot
  8. Extra PCI-E ondersteunend montagegat
  9. Voedingsgebied
  10. Ventilator stoffilter
  11. Draadloos oplaadgebied voor mobiele apparaten

Installatiehandleiding

Volg de gerelateerde hoofdstukken om te monteren

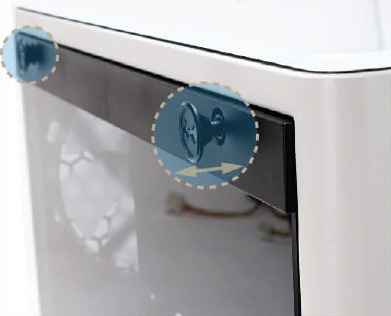

  1. De behuizing openen
    Trek voor het zijpaneel aan de twee gereedschapsloze lipjes en til het omhoog.
    Installatie - Stap 1

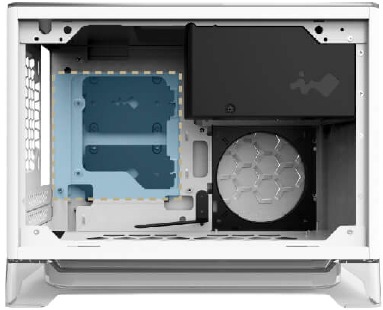

  2. Moederbordinstallatie
    Benodigde onderdelen: zeskantkopschroeven
    Installatie - Stap 2

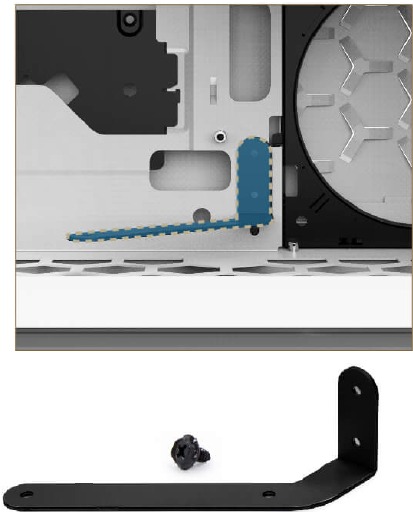

  3. Installatie van uitbreidingskaart
    Benodigde onderdelen: zeskantkopschroeven, grafische kaarthouder
    Installatie - Stap 3

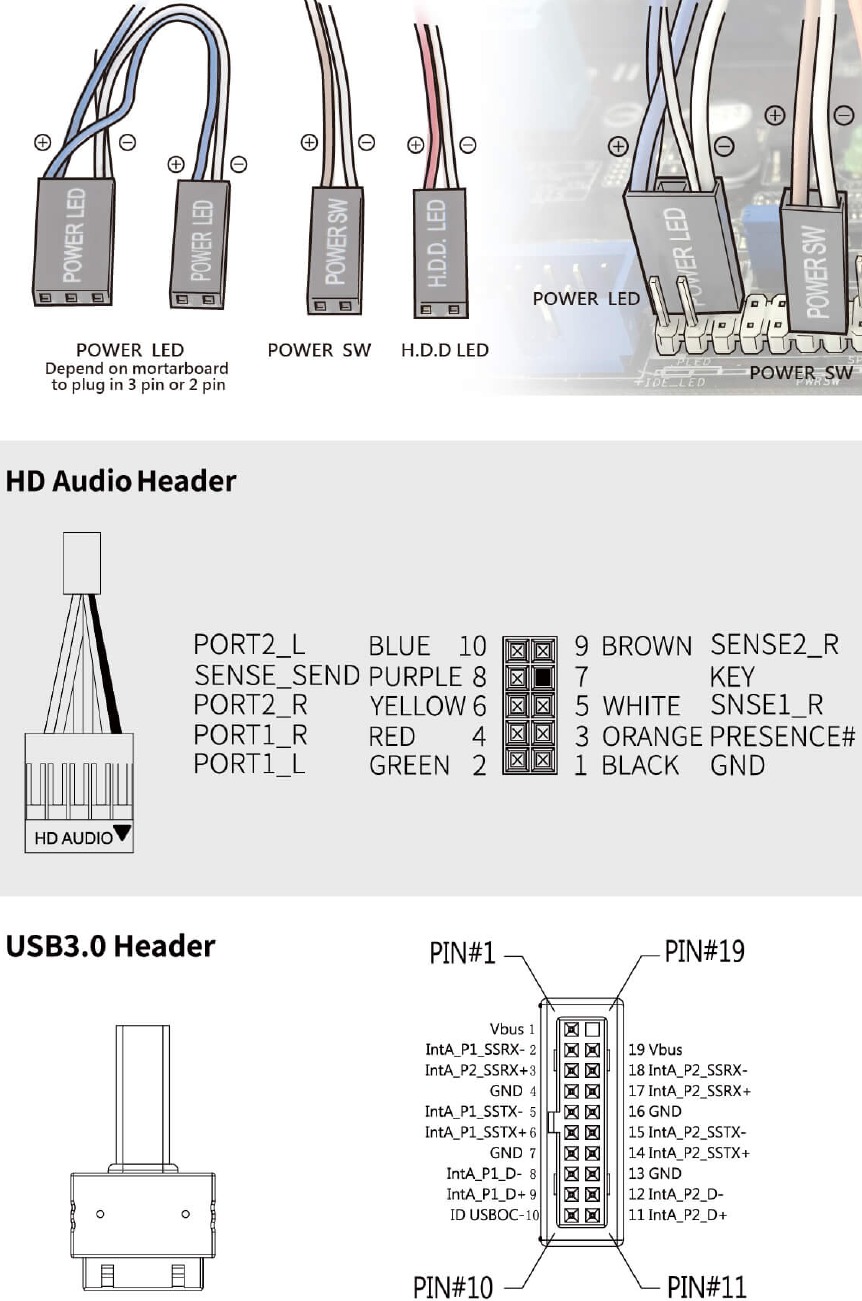

  4. I/O-bedrading installeren
    Installatie - Stap 4 - I/O-bedrading installeren

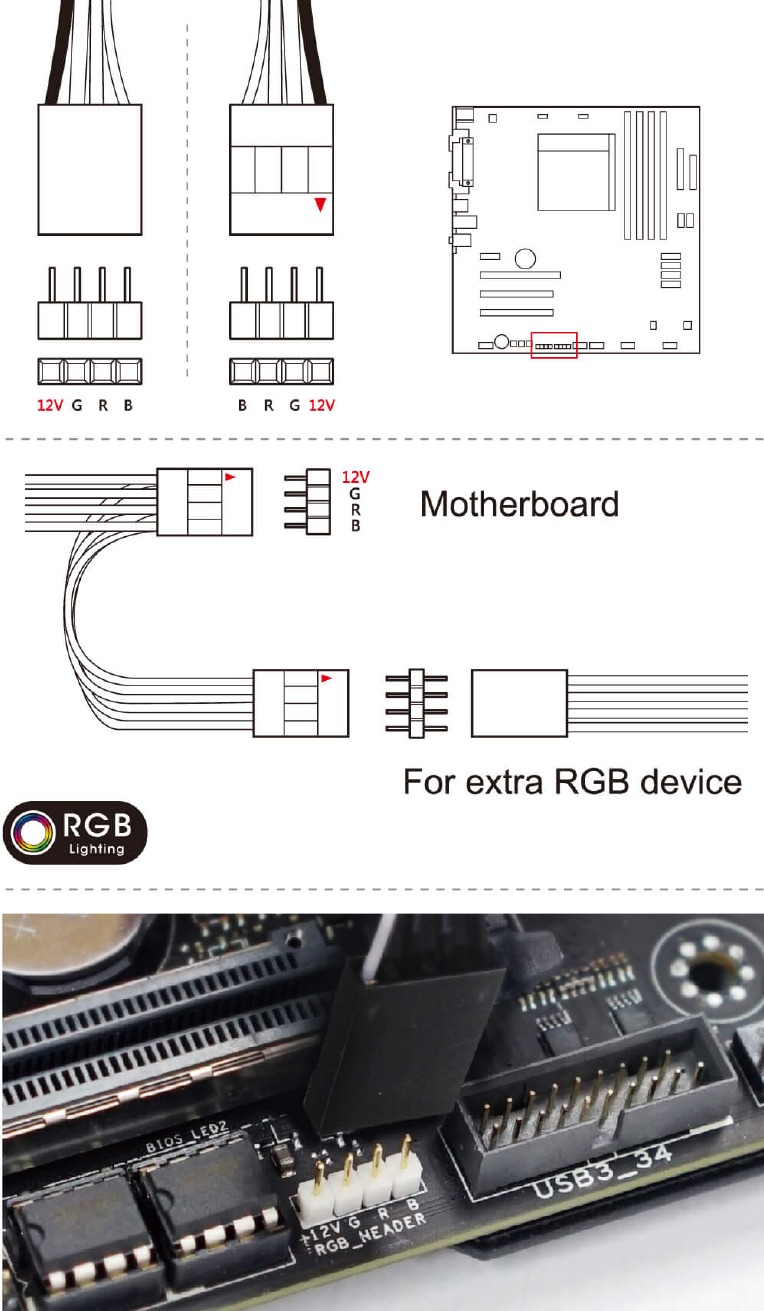

  5. RGB-stripinstallatie
    Als uw moederbord het RGB-lichteffect ondersteunt, volg dan de richting van het teken en steek de RGB-strip rechtstreeks in de 4-pins RGB-stripheader op het moederbord.
    Installatie - Stap 5 - RGB-stripinstallatie

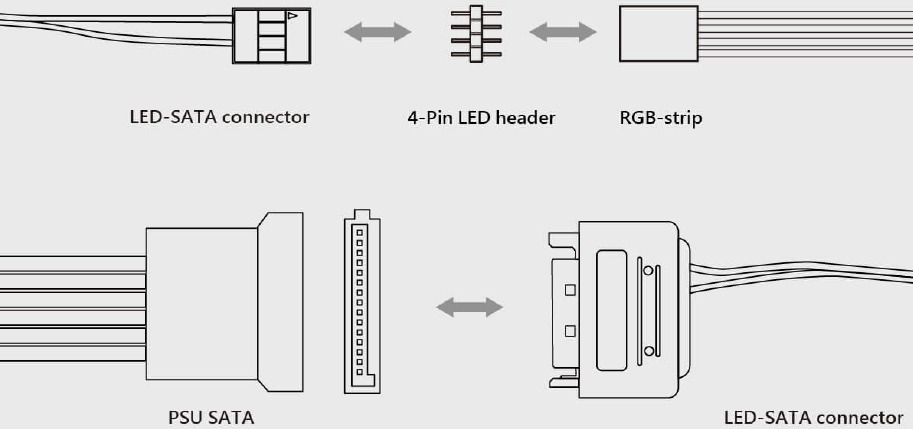

    Als uw moederbord geen RGB-header heeft, sluit u de meegeleverde dubbele 4-pins LED-header aan op de RGB-strip en de LED-SATA-connector. Sluit vervolgens aan op de PSU om de standaard-LED's in te stellen.
    Installatie - Stap 6

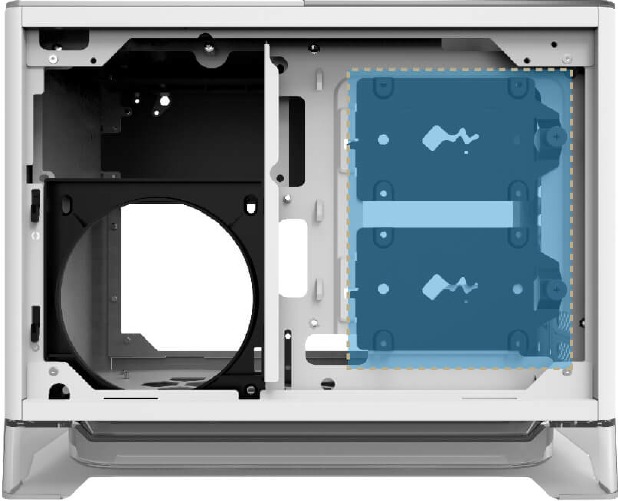

  6. 2.5" Drive Bays Installation
    Benodigde pannen: 2.5" HDD-schroeven
    Installatie - Stap 7

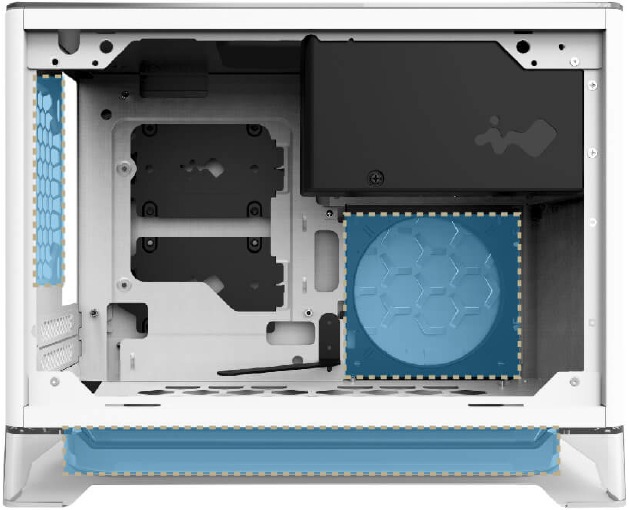

  7. Ventilator-/vloeistofkoelingsradiatorinstallatie
    Installatie - Stap 8

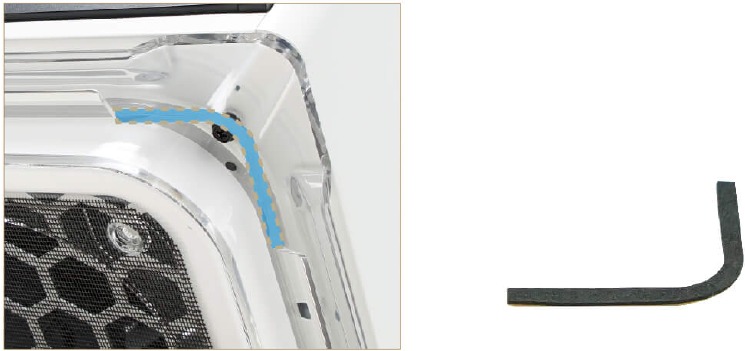

  8. Antislipstrips installeren
    Benodigde onderdelen: antislipstrips
    Verwijder de tapafdekkingen en plaats ze onder elke hoek
    Installatie - Stap 9
  9. Installatie voltooien
    Benodigde onderdelen: kabelbinders

Opmerkingen

  1. Volg de gebruikershandleiding voor installatierichtlijnen.
  2. Gebruik bij het installeren van de computercomponenten de antistatische voorzorgsmaatregelen om schade door elektrostatische ontlading (ESD) te voorkomen. Dit kan letsel veroorzaken aan de installateur en/of schade aan de machine. Onjuiste installatie kan leiden tot doorbranden van het moederbord en andere systeemcomponenten.
  3. Om schade te voorkomen, mag u dit product niet gebruiken voor enig ander doel dan het beoogde gebruik.
  4. Eventuele wijzigingen kunnen het product beschadigen.
  5. Verwijder alle interne apparaten voordat u ze verzendt of verplaatst. (Inclusief voeding, harde schijven, CD-ROM, moederbord, CPU, enz.)

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download In Win A1 Handleiding
