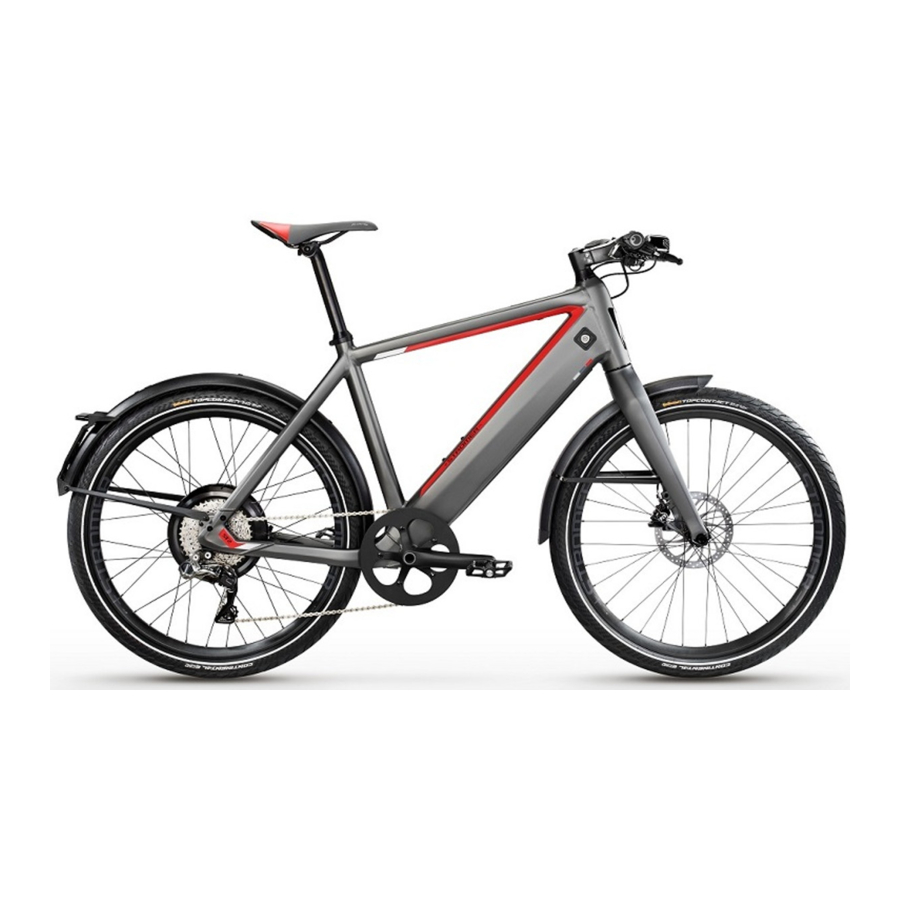

Stromer ST2 S, ST1 X - Handleiding voor elektrische fiets

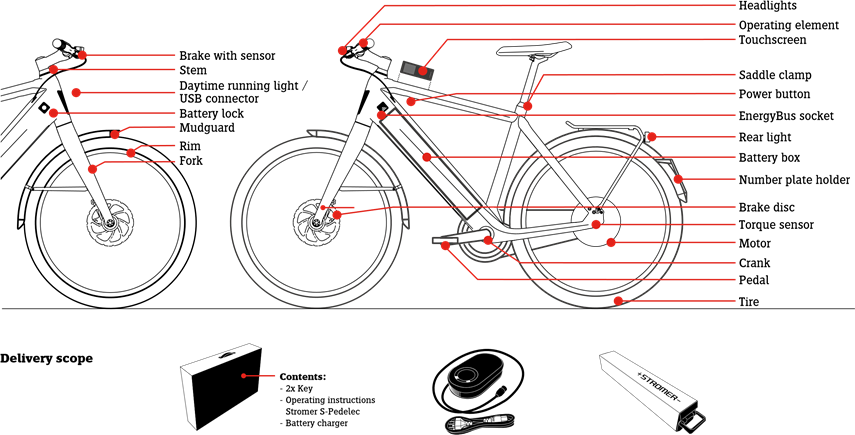

ONDERDELEN VOOR DE STROMER S-PEDELEC

De S-pedelec die u hebt gekocht kan er anders uitzien. Deze instructies beschrijven S-pedelecs.

Deze bedieningsinstructies maken deel uit van de leveringsomvang van de S-pedelec en zijn alleen van toepassing op deze modellen.

De Stromer die u hebt ontvangen, is gemonteerd en aangepast aan uw lichaamstype. Als dit niet het geval is, neem dan contact op met een Stromer-winkel om dit noodzakelijke werk aan uw fiets te laten uitvoeren.

Er wordt aangenomen dat de gebruiker van de fiets de basis- en noodzakelijke kennis heeft verworven om deze pedelec te bedienen. Alle personen die betrokken zijn bij

• gebruik,
• repareren of onderhouden,
• schoonmaken
• of verwijderen van

deze pedelec moeten de inhoud en betekenis van deze bedieningsinstructies volledig hebben gelezen en begrepen. Vraag een Stromer-dealer als u vragen hebt of als sommige zaken niet duidelijk zijn, om uw eigen veiligheid te garanderen.

Alle informatie in deze bedieningsinstructies heeft betrekking op structuur, technologie, verzorging en onderhoud. Houd u aan deze informatie, aangezien deze vaak veiligheidsgerelateerd is en het negeren ervan kan leiden tot ernstige ongevallen en economische schade. We hebben alleen de belangrijkste zaken beschreven, aangezien moderne S-pedelecs zeer krachtige technologie hebben.

De instructies van de respectievelijke fabrikanten van de gebruikte onderdelen moeten worden geraadpleegd voor speciale, technische details. Ze zijn te vinden op internet op www.stromerbike.com/support

Controleer welk rijbewijs u nodig hebt om op een Stromer te rijden voordat u aan uw eerste rit begint!

VEILIGHEIDSINFORMATIE

Lees alle waarschuwingen en instructies in deze bedieningshandleiding aandachtig door voordat u op de S-pedelec gaat rijden. Bewaar deze bedieningsinstructies altijd in de buurt van uw S-pedelec, zodat ze te allen tijde toegankelijk zijn. Lees voor de eerste rit de hoofdstukken "Voor de eerste rit" en "Voor elke rit"!

Mocht u uw S-pedelec aan derden overhandigen, zorg er dan voor dat u deze bedieningsinstructies meegeeft. Deze instructies bevatten symbolen die uw speciale aandacht vereisen. Wanneer deze symbolen worden weergegeven, bestaat het risico dat het beschreven probleem daadwerkelijk optreedt! Het gebied waarop de expliciete waarschuwing van toepassing is, wordt aangegeven met rode letters.

Opmerking: Dit symbool geeft u informatie over het omgaan met het product of het onderdeel dat in de handleiding wordt behandeld en moet met aandacht worden gelezen.

Let op: Dit symbool waarschuwt voor misbruik dat kan leiden tot schade aan het product of het milieu.

Dit symbool geeft een mogelijk risico op letsel aan wanneer de juiste, vereiste acties niet worden uitgevoerd of de respectievelijke voorzorgsmaatregelen niet worden genomen.

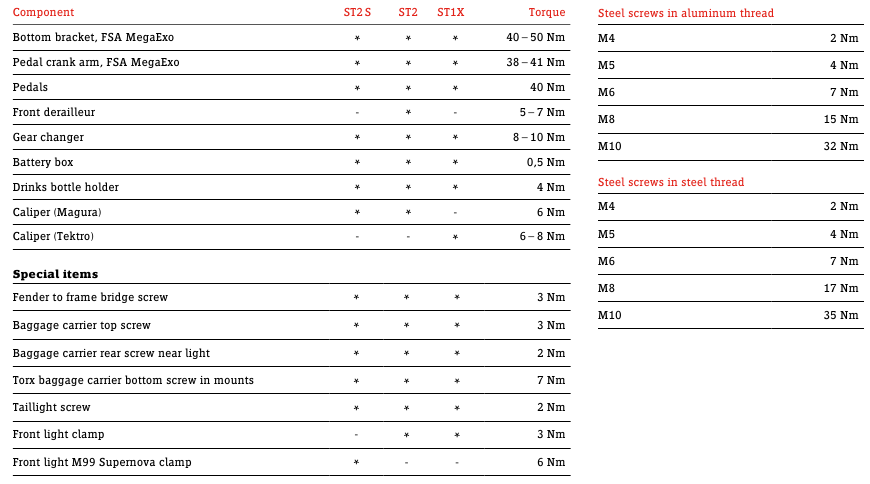

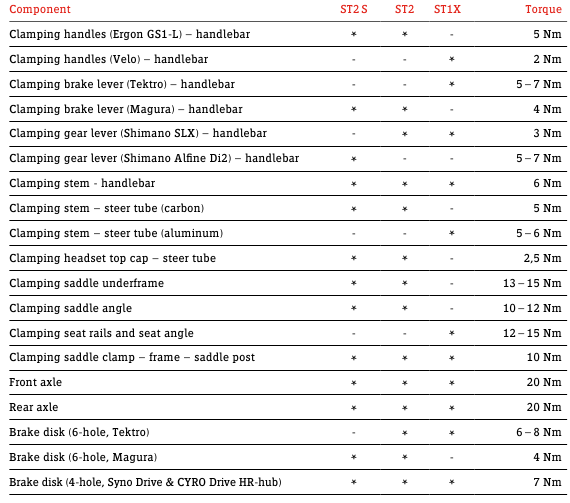

Belangrijke schroefverbinding: Hier moet u aandraaien met het exacte aanhaalmoment. Om het juiste aanhaalmoment te achterhalen, kunt u ofwel naar het fietsonderdeel zelf kijken of in de tabel met de spanningswaarden. Er moet een momentsleutel worden gebruikt om de exacte aanhaalmomentwaarde toe te passen. Als u geen momentsleutel hebt, breng uw fiets dan naar een Stromer-winkel voor reparatie! Onderdelen die verkeerd zijn geïnstalleerd, kunnen eraf vallen of breken! Dit kan leiden tot ernstige valpartijen!

Moderne pedelec-technologie is high-tech! Het werken eraan vereist technische kennis, ervaring en speciaal gereedschap! Werk niet zelf aan uw pedelec! Breng uw pedelec naar een gespecialiseerde werkplaats wanneer deze gerepareerd, onderhouden of gerestaureerd moet worden!

Controleer regelmatig of alle schroefverbindingen vastzitten en of alle onderdelen onbeschadigd zijn.

SNELSTARTGIDS VOOR STROMER

Dit zijn beknopte bedieningsinstructies bedoeld voor ervaren S-pedelec-rijders. U moet de volledige originele bedieningsinstructies lezen om veilig te kunnen rijden, zelfs als u al ervaring hebt met S-pedelecs!

Gedetailleerde aanvullende informatie over de functies en instellingen wordt verstrekt door de Stromer-app of op internet op www.stromerbike.com/support

1. Laad de batterij volledig op voor de eerste rit, intern of extern.
   1. Extern opladen:

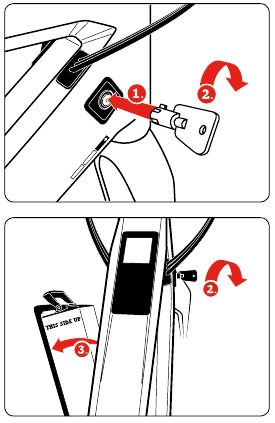

      De batterij verwijderen


      Batterij extern opladen

      Laad de Stromer-batterij alleen op met een Stromer-oplader.
      De batterij plaatsen


      De tekst "THIS SIDE UP" moet zichtbaar zijn aan de bovenkant.

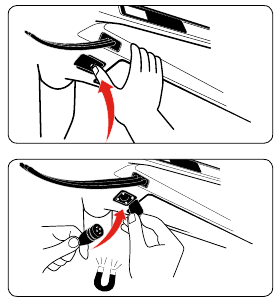

2. Batterij intern opladen


Laad de Stromer-batterij alleen op met een Stromer-oplader.

2. Schakel het elektrische systeem in
   De aan/uit-knop bevindt zich aan de onderkant van de bovenbuis, onder het touchscreen.


De motor van de Stromer start pas als een minimumsnelheid is bereikt om uw veiligheid te waarborgen. Houd altijd een rem ingedrukt voordat u de eerste voet op het pedaal plaatst. De sterke acceleratie voelt erg onwennig aan. Ongecontroleerd starten in het wegverkeer of op losse grond kan leiden tot een val of ernstige verwondingen. Oefen het bedienen en rijden van uw Stromer op een rustige en veilige plaats voordat u de openbare weg opgaat!

Rijd nooit wanneer de batterij niet is geplaatst. Het batterijcompartiment kan in dit geval niet worden vergrendeld. Dit vormt een extra risico op valpartijen en verwondingen.

De Stromer kan uiteraard ook als een normale fiets zonder motor worden gebruikt.

De motorondersteuning is afhankelijk van de kracht die op de pedalen wordt uitgeoefend. Hoe steviger u op de pedalen trapt, hoe sterker de ondersteuning van de motor. De motorondersteuning stopt wanneer u stopt met het indrukken van de pedalen tijdens het rijden. De motorondersteuning wordt pas opnieuw geactiveerd wanneer u de pedalen begint te bedienen.

De boost-modus wordt geactiveerd wanneer de plusknop op het bedieningselement twee seconden wordt ingedrukt en vastgehouden! De Stromer zal dan zonder pedaalondersteuning versnellen tot een snelheid van 20 km/u! Deze boost-modus treedt pas in werking bij een rijsnelheid boven 0,5 km/u.

Bedieningselement

Belangrijke functies van de Stromer kunnen tijdens het rijden worden bediend en zonder uw handen van het stuur te halen, door gebruik te maken van het bedieningselement op het stuur.

3. Schakel het elektrische systeem uit na de rit

1. Druk op de Power (aan/uit) knop om naar het snelkoppelingsscherm te gaan.
2. Selecteer OFF (UIT)

Slaapstand

Wanneer de Stromer niet is uitgeschakeld, schakelt deze na ongeveer 5 minuten inactiviteit over naar de slaapstand. Het sensorsysteem blijft actief tijdens de slaapstand. Het systeem wordt vanzelf wakker zodra u de Stromer beweegt.

VOOR UW VEILIGHEID

Voordat u met uw pedelec de openbare weg opgaat, dient u zich te informeren over de geldende nationale voorschriften in uw specifieke land. In veel landen hebt u een rijbewijs nodig om op een S-pedelec te rijden. Controleer de juridische situatie in het betreffende land voor gebruik. De bedieningsinstructies gaan ervan uit dat u kunt fietsen. Deze instructies zijn niet bedoeld om u te leren hoe u op een S-pedelec moet rijden. Ze zijn ook niet bedoeld om informatie te geven over de montage of reparatie van een S-pedelec of over het monteren en repareren van uw Stromer. Houd er rekening mee dat het rijden op een S-pedelec in het algemeen en altijd met risico's is verbonden. U, de rijder, loopt bijzonder gevaar. Houd er altijd rekening mee dat u niet zo beschermd bent als u bijvoorbeeld in een auto zou zijn. U hebt geen airbag en geen beschermende carrosserie. U bent niettemin sneller en rijdt op andere delen van de weg dan voetgangers of veel fietsers, die geen voldoende sterke hulpaandrijving hebben. Besteed bijzondere aandacht aan anderen op de weg.

De volgende informatie met betrekking tot de rijder moet ook in overweging worden genomen:

• Draag altijd een passende en geschikte S-pedelec-helm. Gebruik deze elke keer dat u rijdt!
• Lees de instructies van de helmfabrikant om te leren hoe u de helm correct kunt passen.
• Draag tijdens het rijden heldere kleding of sportkleding met reflecterende elementen (bijv. reflecterend vest); Dit is belangrijk om ervoor te zorgen dat u op tijd wordt gezien door andere verkeersdeelnemers.
• Strakke kleding en broekklemmen zijn verplicht om te dragen. Uw schoenen moeten een antislip, stijve zool hebben.
• Rijd nooit handsfree!
• Rijd nooit met een koptelefoon. Praat nooit aan de telefoon tijdens het rijden op uw S-pedelec. Rijd nooit op uw fiets als u zich niet in een situatie bevindt waarin u deze volledig kunt controleren. U moet altijd volledig fit zijn om te rijden.
• Pas bij natte en gladde omstandigheden uw manier van rijden dienovereenkomstig aan. In dit geval moet u langzamer rijden en uw remmen eerder en geleidelijker gebruiken, omdat de remafstand aanzienlijk langer wordt.

• Rijd met een passende snelheid en in overeenstemming met het terrein en uw rijvaardigheden.

Houd er rekening mee dat u bent blootgesteld aan bijzondere risico's bij deelname aan het verkeer op een S-pedelec. Bescherm uzelf en anderen door verantwoordelijk en veilig te rijden!

Houd er rekening mee dat u veel sneller rijdt op een S-pedelec dan op een fiets zonder elektrische aandrijving. Andere verkeersdeelnemers kunnen dat verkeerd inschatten. Gebruik uw S-pedelec alleen op een passende manier. Belangrijke, relevante informatie wordt verstrekt in het gedeelte "Passend gebruik". Vraag uw Stromer-dealer als u niet zeker bent van het gebruiksdoel en de grenzen van het passende gebruik van een S-pedelec.

INSTRUCTIES OVER ELEKTRICA EN ELEKTRONICA

U kunt informatie vinden over de bediening, het onderhoud, het onderhoud en de technische gegevens van de fiets in deze handleiding, onder www.stromerbike.com/support en op de websites van de fabrikant van elk onderdeel.

De elektrische installatie van uw S-pedelec is zeer krachtig. Voor een correcte en veilige werking is het noodzakelijk dat uw Stromer regelmatig wordt onderhouden door een Stromer-dealer. Laat uw S-pedelec regelmatig onderhouden door een Stromer-dealer. Zij controleren de huidige softwarestatus en zorgen ervoor dat belangrijke updates die de veiligheid en het rijcomfort beïnvloeden, worden geïnstalleerd.

Schakel onmiddellijk het elektrische systeem uit en verwijder de batterij wanneer u schade aan het elektrische systeem opmerkt of bijvoorbeeld wanneer er na een val of ongeval spanningvoerende onderdelen blootliggen. Neem altijd contact op met uw Stromer-dealer wanneer u reparaties nodig hebt, een vraag wilt stellen, problemen ondervindt of een defect ontdekt. Een gebrek aan technische kennis kan leiden tot ernstige ongevallen of schade!

Schakel altijd het elektrische systeem uit en verwijder de batterij voordat u werkzaamheden aan uw S-pedelec uitvoert. Zorg ervoor dat de oplader niet is aangesloten.

Als uw Stromer S-pedelec niet start, hoewel er geen foutmelding wordt weergegeven, controleer dan of beide remhendels zich in hun beginpositie bevinden! Er wordt geen motorvermogen overgedragen wanneer een van de remhendels is geactiveerd!

VERLICHTINGSSYSTEEM

Wanneer het dagrijlicht is geactiveerd, is het ingeschakeld wanneer de Stromer is ingeschakeld. (Zie dagrijlicht www.stromerbike.com/com/ support). Het dagrijlicht wordt gedimd wanneer de koplamp wordt ingeschakeld, zodat bestuurders in tegemoetkomende voertuigen niet worden verblind.

Het dagrijlicht is in bepaalde landen niet legaal en kan daar dus niet worden geactiveerd. Blijf op de hoogte van de juridische situatie!

We raden aan om het dagrijlicht te allen tijde te activeren, voor zover dit in het betreffende land is toegestaan. U kunt dan gemakkelijker worden gezien door andere verkeersdeelnemers en zo de verkeersveiligheid verhogen.

Een werkend verlichtingssysteem is essentieel voor uw veiligheid! Laat de installatie, inspectie en reparatie uitvoeren door een Stromer-dealer.

S-pedelecs die op de openbare weg worden gebruikt, moeten zijn uitgerust met een generator, een batterij die een nominale spanning van 6 V levert (permanente batterijverlichting) of een oplaadbaar energieopslagapparaat als energiebron voor de voeding van de koplamp en het achterlicht. Het verlichtingssysteem van de Stromer wordt gevoed door de batterij of, wanneer deze leeg is, door een motor met dynamo-functie. Stromer S-pedelecs zijn voorzien van verlichting op basis van de nieuwste LED-technologie.

Het is niet mogelijk om de lampen in moderne LED-verlichting te vervangen. Reinig uw reflectoren en lampen regelmatig. Warm water met reinigingsmiddel of afwasmiddel is hier geschikt voor.

Het wordt aanbevolen om de koplamp naar beneden te richten, zodat het midden van de uitgestraalde lichtkegel daalt tot de helft van de hoogte tussen de koplamp en een punt op een afstand van 5 m. De wet in Duitsland schrijft deze instelling voor.

Wijzigingen aan het verlichtingssysteem zijn niet toegestaan en kunnen leiden tot verlies van garantie, waarborg en verzekeringsdekking!

Aanvullende informatie over dit onderwerp is te vinden op www.stromerbike.com/support

KINDERZITJES, KINDERAANHANGWAGENS EN LADINGAANHANGWAGENS

Stromer S-pedelecs mogen niet met kinderzitjes worden gebruikt!

Laat kinderen nooit zonder toezicht op de S-pedelec rijden zonder hen eerst grondig te instrueren over het gebruik ervan! Leg kinderen uit wat de gevaren zijn van het gebruik van elektrische apparaten.

Als een kind op de S-pedelec wil rijden, controleer dan of het kind de voorgeschreven leeftijd heeft bereikt en over de vereiste rijvergunning beschikt!

Controleer altijd de geldende nationale voorschriften voordat u kinderaanhangwagens en ladingaanhangwagens gebruikt. Deze kunnen ook betrekking hebben op de toegestane maximumsnelheid en het toegestane totale gewicht! Het gebruik van kinderaanhangwagens in combinatie met S-pedelecs is in veel landen verboden.

Aanhangwagen

Voor gebruik met aanhangwagens, gelieve de geldende voorschriften in uw land te raadplegen.

Gebruik uw Stromer alleen met aanhangwagens die uitdrukkelijk zijn vrijgegeven voor gebruik met S-pedelecs. Houd er rekening mee dat veel landen het vervoer van kinderen in een aanhangwagen die aan een S-pedelec is bevestigd, verbieden.

Houd er rekening mee dat de rijeigenschappen van de Stromer veranderen wanneer u een aanhangwagen bevestigt. Sommige aanhangwagens hebben de neiging om te kantelen in krappe bochten. Rijd voorzichtig en pas uw snelheid en rijstijl aan de situatie aan.

Sommige aanhangwagens zijn door hun fabrikanten alleen goedgekeurd voor gebruik met fietsen of pedelecs (trapondersteuning tot 25 km/u). Het is essentieel om de instructies van de betreffende fabrikant op te volgen.

Wettelijke situatie in Zwitserland
Het vervoeren van een aanhangwagen is onder bepaalde omstandigheden toegestaan, zolang bepaalde beperkingen in acht worden genomen (Zwitserse federale verkeersregels (VRV) Art. 68 lid 1 in samenhang met Art. 68 lid 7). Er mogen maximaal twee kinderen in beschermde zitjes in één aanhangwagen worden vervoerd (VRV Art. 63 lid 3 Letter d).

Op snelle S-Pedelecs met trapondersteuning van meer dan 25 km/u is het toegestaan om kinderen in een aanhangwagen te vervoeren. Een kinderzitje en een kinderaanhangwagen mogen niet tegelijkertijd worden gebruikt. (VRV [Duitse federale verkeersregels] Art. 63 lid 3 lett. d. VrV)

Het is toegestaan om een kind te vervoeren op een aanhangwagen (volgens VTS [Zwitserse technische eisen voor wegvoertuigen] Art. 210 lid 5), zoals die van FollowMe, wanneer het kind de pedalen kan gebruiken terwijl het zit (VRV Art. 63 lid 3 Letter b).

Kinderen die worden vervoerd, zijn in Zwitserland niet verplicht om een helm te dragen. We raden echter aan dat kinderen in de aanhangwagen altijd een helm dragen en zich vastmaken met het interne veiligheidsgordelsysteem van de aanhangwagen.

Controleer de wettelijke vereisten van uw land.

Installatie

Laat de aanhangwagen en de bevestiging ervan monteren door een Stromer dealer.

De installatie van de volgende aanhangwagenverbindingssystemen is getest door Stromer.

• Thule ezHitch-, Webber-E- en Burley-koppelingen kunnen worden gemonteerd op de optionele Stromer Trailer Plate Kit (Art. 221019). Controleer andere koppelingssystemen voordat u ze koopt.
• Diverse fabrikanten bieden optionele fullaxle-koppelingen/adapters aan met de afmetingen M10x1. Deze koppelingen maken het mogelijk om bijvoorbeeld een BobYak of een FollowMe op de Stromer Trailer Plate Kit (Art. 221019) te monteren. Vraag een Stromer dealer om advies over de bediening van de aanhangwagen.

Instructies voor ouders en voogden

Als wettelijke voogd bent u verantwoordelijk voor het toezicht op het kind en zijn of haar veiligheid. Dit omvat het zorgen voor de technische staat van de S-pedelec en het toezicht houden op de berijder.

U moet er zeker van zijn dat het kind heeft geleerd hoe de S-pedelec veilig te hanteren en voldoet aan alle wettelijke en landspecifieke eisen, bijvoorbeeld de eventueel voorgeschreven minimumleeftijd heeft bereikt en over de vereiste rijvergunning beschikt.

Zorg ervoor dat uw kind heeft geleerd en begrepen hoe hun S-pedelec veilig en verantwoordelijk te hanteren in de juiste omgeving.

Laat kinderen nooit zonder toezicht op de S-pedelec rijden zonder hen eerst grondig te instrueren over het gebruik ervan! Leg kinderen uit wat de gevaren zijn van het gebruik van elektrische apparaten.

VOOR DE EERSTE RIT

Lees alle waarschuwingen en instructies in deze bedieningshandleiding aandachtig door voordat u met de S-pedelec gaat rijden.

Lees ook de bedieningsinstructies van de individuele componentfabrikant, die beschikbaar zijn op het internet.

Uw Stromer specialist beantwoordt graag alle verdere vragen die u heeft na het lezen van deze handleiding. Zorg ervoor dat de S pedelec klaar is voor gebruik en is aangepast aan uw lichaam. Dit omvat:

• Het instellen van de positie en bevestiging van het zadel en het stuur
• Het controleren van de montage en instellingen van de remmen
• Het vastzetten van de wielen in het frame en de vorken Om ervoor te zorgen dat u geniet van een veilige en comfortabele rijpositie, laat uw Stromer dealer uw stuur en stuurpen instellen.
• Stel het zadel in op een veilige en comfortabele positie voor u.
• Laat uw Stromer dealer de remmen zo instellen dat de remhendels altijd binnen handbereik zijn.
• Zorg ervoor dat u weet welke hendel welke rem bedient.

Maak uzelf vertrouwd met de nieuwe fiets in een beschermde omgeving.

Moderne remsystemen kunnen aanzienlijk sterkere en andere remeffecten hebben dan de remmen waarmee u bekend bent. Maak kennis met de remmen op een veilig stuk land voordat u aan uw eerste rit met de fiets begint!

Vergeet ook niet dat de effectiviteit van remmen gevaarlijk anders kan zijn in natte omstandigheden of op gladde oppervlakken. Houd rekening met de mogelijkheid van langere remafstanden en gladde oppervlakken tijdens het rijden!

Als er rubberen of plastic pedaalhoezen op uw pedelec zijn geplaatst, maak uzelf dan vertrouwd met hun grip. In natte toestand zijn rubberen en plastic pedalen erg glad!

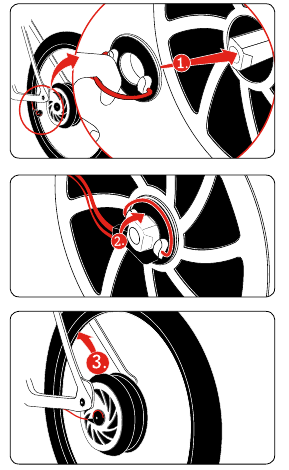

Zorg ervoor dat de wielen stevig in het frame en de vork zijn bevestigd. Controleer de stevige bevestiging van de snelspanassen en alle belangrijke bevestigingsschroeven en -moeren (zie hoofdstuk "Schroefverbindingen").

Als u tijdens het rijden gerammel of andere ongebruikelijke geluiden hoort, laat uw Stromer dealer de oorzaak vaststellen en verwijderen voordat u verder rijdt. Duw de S-pedelec vooruit terwijl u de remhendel intrekt. De achterrem moet het achterwiel volledig blokkeren, terwijl de voorrem het achterwiel door het remeffect van de grond moet tillen. De besturing van de fiets mag niet rammelen tijdens het remmen en mag geen speling vertonen. Maak een eerste proefrit op een veilige plaats waar u vertrouwd kunt raken met de nieuwe remmen! Moderne remmen hebben een zeer sterk remeffect.

Controleer de luchtdruk in de banden. U vindt instructies over de juiste bandenspanningen op de zijkanten van de banden. Houd u aan de vereiste minimum- en maximumdruk! Als u geen aanbevolen spanningen kunt vinden, is 2,5 bar een geschikte spanning voor de meeste banden. Tip: Als algemene vuistregel wanneer u onderweg bent, kunt u de bandenspanning controleren door het volgende te doen: Als u uw duim op een opgepompte band plaatst, zou u de vorm ervan niet significant moeten kunnen veranderen door druk uit te oefenen. Controleer de banden en velgen. Scan ze op schade, scheuren of vervormingen, evenals ingebedde deeltjes, bijvoorbeeld glasscherven of scherpe stenen. Als u sneden, scheuren of gaten vindt, rijd dan niet verder! Laat uw S-pedelec eerst controleren door een specialist.

Het is ook noodzakelijk dat u de volgende componenten van uw S-pedelec controleert:

• Controleer of de batterijhouder veilig is gesloten met de batterij erin.
• Controleer de laadstatus van de batterij om ervoor te zorgen dat de lading voldoende is voor de geplande rit.
• Maak uzelf vertrouwd met de functies van het bedieningselement.

Knijp altijd in de remmen van uw pedelec voordat u een voet op het pedaal plaatst! De motor begint te draaien zodra u op het pedaal stapt. Deze boost is ongebruikelijk en kan leiden tot vallen of gevaarlijke verkeersongevallen veroorzaken.

De positie van het stuur/de stuurpen instellen

Houd er rekening mee dat niet elke stuurpen geschikt is voor elke stuurbuis bij het achteraf aanpassen van uw pedelec! Gebruik alleen Stromer stuurpennen. Sta alleen Stromer dealers toe om aan uw stuur en stuurpen te werken!

Mogelijke posities voor het aanpassen van boutverbindingen.

Posities van schroefverbindingen voor het aanpassen van de zitpositie

Pedalen installeren

Als uw pedelec werd geleverd zonder de pedalen vooraf geïnstalleerd, moeten deze worden bevestigd met de juiste sleutel. Houd er rekening mee dat de pedalen in verschillende richtingen moeten worden vastgeschroefd en moeten worden vastgezet met een hoog aandraaimoment. Breng montagevet aan op beide schroefdraden.

Zorg ervoor dat u de instructies van de fabrikant hebt gelezen voordat u instap- of klikpedalen gebruikt.
Oefen het in- en uitklikken van uw schoenen in het vergrendelingssysteem van de pedalen voor uw eerste rit op een rustige, veilige plaats. Klikpedalen die niet goed loskomen, vormen een veiligheidsrisico.

In het geval van instappedaal kunt u aanpassen hoeveel kracht er nodig is om de schoen van het pedaal los te maken. Test dit tijdens uw eerste rit met een instelling die gemakkelijk loslaat! Reinig uw instappedaal regelmatig en houd ze in goede staat met een geschikte spuitbus met smeermiddel.

De zitpositie instellen

Voordat u uw Stromer S-pedelec voor de eerste keer gebruikt, moet de zitpositie worden ingesteld op uw lichaamslengte. Dit is van vitaal belang om veilig en zeker te rijden.

Hiervoor moeten de hoogte, uitlijning en hoek van het zadel worden ingesteld, evenals de hoogte en uitlijning van het stuur met de stuurpen.

Trek bij het instellen van de hoogte van het zadel de zadelpen nooit verder uit dan de gemarkeerde maximale verlengingslengte! Als uw buis geen maximale markering heeft, moet u een minimale inbrenglengte van 7,5 cm aanhouden.

De hoek van het zadel instellen

Zodra u de hoogte van het zadel hebt ingesteld, moet u controleren of de hoek van het zadel geschikt is. Over het algemeen moet het bovenoppervlak van het zadel horizontaal zijn. U kunt dit aanpassen door de klemschroeven in de zadelpen los te draaien.

VOOR ELKE RIT

Controleer voor elke rit:

• Of de bel/claxon, alle elektrische stekkerverbindingen en de verlichting correct functioneren en veilig zijn bevestigd
• Of de remmen veilig werken en goed zijn vastgezet
• Of de batterijhouder veilig is gesloten met de batterij erin.
• De dichtheid van de leidingen en verbindingen
• Banden en velgen op schade, excentriciteit en binnendringende vreemde objecten, vooral na ritten buiten verharde wegen
• Of de banden voldoende profieldiepte hebben
• Of de veringcomponenten goed werken en veilig zijn bevestigd
• De stevige bevestiging van schroeven en moeren van snelspanassen (zie hoofdstuk "Schroefverbindingen"), zelfs als het voertuig maar korte tijd zonder toezicht is geweest.
• Of het frame en de vorken niet vervormd of beschadigd zijn
• Of het stuur, de stuurpen, de zadelpen en het zadel zowel correct als veilig zijn vastgemaakt en in de juiste positie zijn ingesteld
• Of de zadelpen en het zadel veilig zijn. Probeer het zadel te draaien of naar boven of beneden te kantelen. Het mag niet bewegen.
• Wanneer u met klikpedalen/instappedaal rijdt: Functioneel testen is vereist. De pedalen moeten gemakkelijk en zonder problemen loskomen.

Rijd niet weg als u er niet helemaal zeker van bent dat uw S-pedelec in perfecte staat verkeert. Laat hem inspecteren door een Stromer dealer.

Het is vooral belangrijk als u uw S-pedelec veel gebruikt, hetzij voor sport, hetzij voor dagelijks gebruik, dat u alle belangrijke onderdelen regelmatig laat controleren door een Stromer dealer.

Frame en vorken, veringcomponenten en andere onderdelen die relevant zijn voor uw veiligheid, zoals remmen en wielen, zijn onderhevig aan zware slijtage, die van invloed kan zijn op de bedrijfsveiligheid van deze onderdelen. Componenten kunnen spontaan uitvallen wanneer de vooraf bepaalde gebruiksperiode of levensduur is overschreden. Dit kan leiden tot vallen en ernstig letsel!

Voer deze controles uit voordat u verdergaat na een val of als uw S-pedelec omvalt! Aluminium onderdelen kunnen niet veilig worden teruggebogen in vorm, terwijl carbon onderdelen schade kunnen oplopen die niet met het oog herkenbaar is!

Als u bent gevallen

Controleer de hele S-pedelec op veranderingen. Dit kunnen deuken en scheuren in het frame en de vork zijn, maar ook verbogen onderdelen. U moet ook de functie en veilige bevestiging controleren van onderdelen die zijn verschoven of gedraaid, bijvoorbeeld het stuur of het zadel.

Als u veranderingen aan uw S-pedelec opmerkt, ga dan NIET verder met fietsen. Draai geen losse onderdelen vast zonder ze eerst te controleren en gebruik altijd een momentsleutel.

Breng uw S-pedelec naar een Stromer dealer, beschrijf de val en laat uw S-pedelec inspecteren!

BAGAGE EN LADING TRANSPORT

Bevestigde accessoires moeten altijd volgens de voorschriften en instructies worden geïnstalleerd. U moet zorgen voor de juiste aanhaalmomenten voor alle schroefverbindingen (zie "Schroefverbindingen")

• Gebruik alleen extra onderdelen die voldoen aan de betreffende wettelijke voorschriften en verkeersregels.
• Het gebruik van niet-gelicentieerde onderdelen kan leiden tot ongevallen. Gebruik daarom alleen originele accessoires en extra onderdelen die geschikt zijn voor uw S-pedelec.
• Vraag advies aan een Stromer dealer.


Bagagedrager

Monteer alleen bagagedragers op S-pedelecs die hiervoor door Stromer zijn goedgekeurd. Gebruik alleen de daarvoor bestemde bevestigingsmiddelen. Vraag uw Stromer dealer of en hoe bagage vervoerd mag worden bij gebruik van extra onderdelen van carbon. Bevestig geen bagagedragers aan de zadelpen! Het

is niet geconstrueerd voor dit gebruik. Overbelasting van de zadelpen met een bagagedrager kan de zadelpen breken en leiden tot ernstige ongevallen.

Het toegestane totale gewicht van het voertuig mag niet worden overschreden, zelfs niet wanneer een bagagedrager met een hoger draagvermogen dat zou toelaten!

Bagagedragers voor voorwiel

Bagagedragers voor voorwiel mogen niet worden geïnstalleerd of bediend.

Veiligheidsinformatie voor bagagevervoer

Bagagebelasting verandert het gedrag van uw S-pedelec. Ze verlengen onder andere de remafstand. Dit kan leiden tot ernstige ongevallen of valpartijen. Pas uw rijstijl aan de verschillende rijeigenschappen aan, d.w.z. rem eerder en houd rekening met de trager stuureigenschappen. Vervoer alleen bagage op de bagagedrager die daarvoor bedoeld is! Kinderzitjes mogen niet worden geïnstalleerd of bediend.

Zorg ervoor dat er niets tussen de spaken en draaiende wielen kan komen.

Als u met bagage rijdt, zorg er dan voor dat u het maximaal toegestane gewicht van de S-pedelec niet overschrijdt. Informatie over het draagvermogen van de bagagedrager staat hier ook vermeld. Aanvullende informatie over dit onderwerp is te vinden op www.stromerbike.com/support

WETTELIJKE VEREISTEN

De voorschriften en vereisten voor e-bikes worden voortdurend herzien en kunnen op elk moment veranderen. Vraag informatie op over de geldende wettelijke vereisten, zodat u altijd op de hoogte bent.

Voor S-pedelecs gelden speciale bepalingen voor hun gebruikslimiet. Dit betekent dat e-bikes soms als een fiets worden gebruikt en soms niet. Informeer uzelf, voordat u met uw Stromer op de openbare weg rijdt, over de geldende wettelijke vereisten die in uw land gelden. Deze informatie is te vinden bij uw Stromer dealer, de betreffende nationale fiets- of e-bikeverenigingen en online. Daar kunt u informatie verkrijgen over hoe uw Stromer moet zijn uitgerust om in het verkeer op de openbare weg te mogen rijden. Deze bronnen beschrijven bijvoorbeeld welke verlichtingssystemen moeten worden geïnstalleerd en welke remmen de S-pedelec moet hebben.

De momenteel geldende, nationale voorschriften gaan ook over leeftijdsbeperkingen en specificeren vanaf welke leeftijd mensen op welk deel van de weg mogen rijden en of bepaalde rijbewijzen vereist zijn. De voorschriften voor kinderen die op de openbare weg rijden, zijn hier ook te vinden. Het wordt duidelijk gemaakt of een helm wettelijk verplicht is.

Controleer of uw particuliere aansprakelijkheidsverzekering mogelijke schade dekt die is veroorzaakt door het gebruik van een Stromer S-pedelec.

CORRECT GEBRUIK

S-pedelecs zijn vervoermiddelen die ontworpen zijn om door één persoon te worden bereden. Het is niet toegestaan om kinderen te vervoeren in aanhangwagens van S-pedelecs binnen de geldigheid van de EU-wetgeving!

Het vervoeren van een extra persoon met behulp van een S-pedelec, bijvoorbeeld in een kinderaanhanger, kan alleen worden toegestaan binnen het kader van de respectieve nationale wetgeving. We raden ten zeerste af om extra personen te vervoeren, zelfs in specifieke gevallen waarin dit wel is toegestaan. Als u bagage wilt vervoeren, vereist dit dat uw S-pedelec is uitgerust met geschikte apparatuur. Kinderen mogen niet worden vervoerd door S-pedelecs binnen de geldigheid van de EU-wetgeving en ze mogen alleen worden vervoerd in aanhangwagens die voor dit doel zijn bestemd in Zwitserland. We raden aan om geen risico's te nemen als het gaat om kwaliteit op dit gebied! Let op het toegestane totale gewicht en de vastgestelde maximumsnelheid voor de aanhanger.

Het totale gewicht van de Stromer S-Pedelec is 140 kg. Toegestaan totaalgewicht: Gewicht van de bestuurder + gewicht van de S-pedelec, inclusief gewicht van de batterij + gewicht van de bagage + gewicht van de aanhanger (indien aanhanger is toegestaan).

Gebruik zoals bedoeld omvat ook het naleven van de bedienings-, service- en onderhoudsvoorwaarden die in deze handleiding worden beschreven.

Stromer S-pedelecs mogen worden gebruikt op de openbare weg en op verharde paden wanneer ze zijn uitgerust zoals voorgeschreven door de nationale wetgeving. Fabrikanten en dealers zijn niet aansprakelijk voor schade die voortvloeit uit gebruik buiten het beoogde gebruik. Dit geldt in het bijzonder voor schade die voortvloeit uit het niet naleven van de veiligheidsinstructies, bijvoorbeeld met betrekking tot:

• Gebruik op terrein
• Overbelasting, of
• Het onjuist verhelpen van defecten Stromer S-pedelecs zijn niet ontworpen voor extreme belastingen, bijvoorbeeld het rijden over trappen, rijdertrucs of sprongen.

ONDERDELEN VERVANGEN OP UW SPEED PEDELEC

Specifieke componenten zijn gedefinieerd in het goedkeuringsproces die op dit voertuig mogen worden gebruikt. Met andere woorden, de S-pedelec is alleen toegestaan als uw voertuig deze onderdelen of vervangende onderdelen gebruikt die zijn goedgekeurd voor gebruik met uw model.

Gebruik originele onderdelen of vervangende onderdelen waarvoor een deskundigenrapport bestaat over de goedkeuring voor uw S-pedelec, of verkrijg een individuele vergunning van de relevante vergunningverlenende instantie.

Onderdelen die alleen op dezelfde manier of met goedgekeurde onderdelen mogen worden vervangen, zijn als volgt:

Frame Vork Motoreenheid Batterij Banden Velgen Remsysteem

Voorlicht Achterlicht Nummerplaathouder Zijstandaard Stuur Stuurpen Zadelpen

RIJDEN MET EEN STROMER

Aan/uit-knop

De aan/uit-knop bevindt zich aan de onderkant van de bovenbuis, onder het touchscreen.

De aan/uit-knop heeft de volgende functies:

• Wakker worden vanuit de slaapstand
• Verandering van snelkoppelingsweergave naar rijweergave
• Verandering van rijweergave naar snelkoppelingsweergave
• Verandering vanaf elk punt in het menu naar de snelkoppelingsweergave

Inschakelen

Druk op de aan/uit-knop om in te schakelen.

Wanneer uw Stromer is vergrendeld met een pincode, moet u uw Stromer na het inschakelen ontgrendelen voordat u hem kunt gebruiken. (Zie hoofdstuk "Diefstalbeveiliging")

Uitschakelen

1. Druk op de aan/uit-knop om naar de snelkoppelingsweergave te gaan.
2. Selecteer UIT.

Slaapstand

Wanneer de Stromer niet is uitgeschakeld, schakelt hij na ongeveer 5 minuten inactiviteit over naar de slaapstand. Het sensorsysteem blijft actief in de slaapstand. Het systeem wordt vanzelf wakker zodra u de Stromer beweegt. U kunt uw Stromer ook wakker maken met de aan/uit-knop.

Schakel uw Stromer altijd uit via het touchscreen wanneer u wilt voorkomen dat hij vanzelf inschakelt.

BEDIENINGSELEMENT

Belangrijke functies van de Stromer kunnen tijdens het rijden worden bediend zonder uw handen van het stuur te halen, met behulp van het bedieningselement op het stuur.

Ondersteuningsniveaus

Met de + en –-knoppen van het bedieningselement op het stuur is het mogelijk om te schakelen tussen de volgende ondersteuningsmodi:
Fietsmodus: De motor is uitgeschakeld.
Ondersteuningsmodus 1: Lage motorondersteuning, geoptimaliseerd voor groot rijbereik.
Ondersteuningsmodus 2: Gemiddelde motorondersteuning – deze ondersteuningsmodus kan worden verfijnd met behulp van de Stromer app.
Ondersteuningsmodus 3: Hoge motorondersteuning voor maximale snelheid.

De motorondersteuning is afhankelijk van de kracht die op de pedalen wordt uitgeoefend. Hoe steviger u op de pedalen stapt, hoe sterker de ondersteuning van de motor. De motorondersteuning stopt wanneer u tijdens het rijden stopt met het indrukken van de pedalen. Motorondersteuning wordt pas weer geactiveerd wanneer u de pedalen begint te bewerken.

Verlichtingssysteem

Er is een dagrijverlichting in uw Stromer geïntegreerd om de veiligheid in het dagelijkse verkeer te verhogen.

Druk op de lichtknop op het bedieningselement op het stuur om de koplamp in of uit te schakelen. In sommige landen kan de dagrijverlichting niet worden uitgeschakeld.

Wanneer u op reis bent en uw batterij leeg is, neemt de motor van de Stromer de functie van een dynamo over. Dit zorgt ervoor dat er voldoende elektriciteit wordt geproduceerd om de verlichting te voeden. Zo kunt u altijd veilig met uw Stromer rijden.

Remmodus / Recuperatie

Stromer S-pedelecs kunnen ook energie genereren met hun motor en zo de batterij opladen, bijvoorbeeld bij het afdalen. In dit geval fungeert de motor als een dynamo, d.w.z. hij voert een remfunctie uit en genereert zo de stroom die de batterij oplaadt. Dit kan het rijbereik voor een tour aanzienlijk verlengen. Recuperatie kan verder worden gebruikt als een handige "motorrem" bij steile of lange afdalingen.

Zodra u remt, schakelt de motor over naar recuperatie/remmodus en ondersteunt hij uw remkracht.

De remenergie wordt opgeslagen in uw batterij en verhoogt daardoor het rijbereik van uw Stromer.

De Stromer biedt een remhulp voor langdurige afdalingen. Om dit te gebruiken, houdt u de min-knop 2 seconden ingedrukt. De remkracht van uw Stromer kan nu worden aangepast door opnieuw op de plus- of min-knop te drukken. Om de recuperatie te beëindigen, houdt u de + of –-knop nogmaals 2 seconden ingedrukt. Een zwak recuperatieniveau remt minder en is daarom geschikt voor vlakke afdalingen, terwijl sterke recuperatieniveaus aanzienlijk meer remmen. Het bereik is daarom gemakkelijk en handig geoptimaliseerd.

De recuperatie wordt automatisch beëindigd wanneer de snelheid onder een bepaald minimum daalt en u op de pedalen stapt. Deze snelheid varieert afhankelijk van de versie van de geladen firmware. Het is meestal minder dan 10 km/u.

Boostmodus / Schakelaar rijsnelheid

De Stromer biedt u volledige ondersteuning met een druk op de knop. De boostmodus versnelt u tot 20 km/u of 12 km/u, zelfs zonder te trappen. Activeer de boostmodus door de plusknop op het stuur ingedrukt te houden. De boostmodus wordt na 2 seconden geactiveerd. Het touchscreen toont BOOST.

Zodra u de plus-toets loslaat, wordt de boostmodus gedeactiveerd.

De boostmodus schakelt alleen in wanneer u een minimumsnelheid overschrijdt. Zodra u de plus-knop loslaat of de rem activeert, wordt de boostmodus uitgeschakeld.

TOUCHSCREEN / DISPLAY

Touchscreen

Het display van de Stromer is uitgerust met een resistief touchscreen.

Dat betekent dat het touchscreen niet reageert op aanraking, zoals capacitieve touchscreens, maar reageert op lichte vingerdruk en daardoor gemakkelijk met handschoenen kan worden bediend. Zachte druk op het touchscreen is voldoende om door verschillende menu's te navigeren of over te schakelen naar de rijweergave.

Rijweergave

Het touchscreen verandert in de rijweergave zodra u begint te rijden met uw Stromer.

De rijweergave toont uw snelheid en informatie over de rit. U kunt tussen rijweergaven schakelen door op het touchscreen te drukken totdat de gewenste informatie wordt weergegeven.

Diefstalbeveiliging

Vergrendeling activeren
De Stromer biedt optimale diefstalbeveiliging. U kunt de Stromer met een pincode vergrendelen wanneer u hem uitschakelt. De Stromer kan dan alleen worden ingeschakeld door uw pincode opnieuw in te voeren.

1. Druk op de aan/uit-knop om naar de snelkoppelingsweergave te gaan.
2. Selecteer VERGRENDELEN.

De diefstalmodus wordt geactiveerd wanneer de vergrendelde Stromer wordt verplaatst.

De Stromer kan in dit geval alleen vanuit de diefstalmodus worden teruggezet met behulp van de Stromer OMNI App. Dit maakt de Stromer zeer onaantrekkelijk voor dieven. Uw Stromer schakelt automatisch uit wanneer hij niet is uitgeschakeld of vergrendeld, maar gedurende een langere periode niet is gebruikt. De vergrendeling is in dit geval echter niet geactiveerd.

De vergrendeling deactiveren
Ga als volgt te werk om de vergrendeling te deactiveren:

1. Druk op de aan/uit-knop.
2. Voer uw pincode in met behulp van het touchscreen.

Stromer OMNI-app

Haal het maximale uit uw Stromer. Installeer de Stromer app op uw smartphone en ontdek de wereld van Stromer.

De Stromer app is de gemakkelijkste manier om uw Stromer te configureren voor uw behoeften. Stem de ondersteuningsmodus af op uw persoonlijke behoeften. De app toont u ook de positie en de laadstatus van de batterij – zelfs als u niet in de buurt van de Stromer bent.

USB-OPLAADCONTACT

Alleen de modellen ST2 en ST2s hebben deze functie.

Is de batterij van uw smartphone leeg? – Geen probleem. De Stromer is uitgerust met een USB-oplaadcontact. Sluit uw smartphone aan om de batterij op te laden.

Het oplaadcontact bevindt zich aan de voorkant op het dagrijlicht en is afgesloten door een rubberen lip.

Sluit uw smartphone alleen aan als de pedelec stilstaat. Laad uw smartphone niet op tijdens het rijden.

Actieradius

De haalbare actieradius per lading is afhankelijk van verschillende factoren:

• Ondersteuningsniveau: Hoe hoger het gebruikte ondersteuningsniveau, hoe lager de actieradius.
• Rijstijl: U kunt energie besparen door optimaal gebruik te maken van de versnelling. In lagere versnellingen gebruikt u minder vermogen, is de ondersteuning minder en verbruikt de aandrijving van uw Pedelec minder energie.
• Omgevingstemperatuur: Een batterij ontlaadt sneller bij koud weer.
• Weer en voertuiggewicht: Naast de omgevingstemperatuur hebben ook de windomstandigheden invloed op de actieradius. Er moet meer kracht worden uitgeoefend tijdens het rijden door sterke tegenwind. Het gewicht neemt toe met bagage enz. en er is ook meer vermogen nodig.
• Technische staat van uw Pedelec: Een te lage bandenspanning verhoogt de rolweerstand. Slepend remmen beïnvloedt ook de actieradius.
• Batterijcapaciteit: De batterijcapaciteit geeft de capaciteit van een volledig opgeladen batterij aan om een bepaalde hoeveelheid elektriciteit op te slaan. Naarmate de capaciteit afneemt met de toenemende leeftijd van een batterij, neemt ook de hoeveelheid opslagbare energie bij een volledige lading af.
• Wegkwaliteit en routeprofiel: Ruwe bestrating of grind verminderen de actieradius. U kunt veel verder rijden in een vlakke omgeving dan wanneer u op hellingen rijdt.

MENU EN INSTELLINGEN

Menustructuur

Als u op de aan/uit-knop drukt, komt u in het snelkoppelingsdisplay. Hier heeft u direct toegang tot alle functies en instellingen:

Als u nogmaals op de aan/uit-knop drukt, keert u terug naar het display van de rijmodus.

Tijd

U kunt de tijd en de weergave-indeling individueel instellen.

1. Ga naar MENU en SETTINGS.
2. De sectie TIME kan worden gebruikt om de gewenste weergave-indeling te selecteren en om de tijd in te stellen.

Talen

De Stromer ondersteunt de volgende talen:

Duits, Engels, Frans, Italiaans en Nederlands.

1. Ga naar MENU en druk op SYSTEM.
2. Selecteer de gewenste taal in de sectie LANGUAGE.

Eenheden (km/mijlen)

De Stromer ondersteunt metrische (km; km/u; Wh/km) en imperiale (Mi; mph; Wh/Mi) meeteenheden.

1. Ga naar MENU en druk op SYSTEM.
2. De sectie UNITS kan worden gebruikt om de gewenste meeteenheden te selecteren.

Gedetailleerde informatie over de individuele instellingen vindt u in de respectievelijke subhoofdstukken of online op www.stromerbike.com.

De functie van de beschreven instellingen kan veranderen na een software-update. Een beschrijving van de huidige functies vindt u online op www.stromerbike.com.

Het menu is alleen beschikbaar als de Stromer stilstaat. Zodra u begint te bewegen, verandert het touchscreen in het rijdisplay. U kunt het menu niet tijdens het rijden oproepen voor uw eigen veiligheid.

Remmodus

U kunt de sterkte van het motorremmen van de Stromer aanpassen aan uw rijstijl met de remkracht.

1. Ga naar MENU en druk op BIKE.
2. De sterkte van de remmodus kan worden ingesteld in de sectie BRAKEMODE.

De pincode instellen

1. Druk op de aan/uit-knop om naar het snelkoppelingsdisplay te gaan.
2. Selecteer MENU in het snelkoppelingsdisplay en druk vervolgens op SETTINGS.
3. De kolom PIN kan worden gebruikt om een nieuwe pincode in te stellen. Uw eerste vergrendelingscode wordt willekeurig gegenereerd en wordt u per sms toegestuurd naar het geregistreerde mobiele nummer en per e-mail naar het geregistreerde e-mailadres wanneer uw Stromer is geactiveerd.

Als uw Stromer met een pincode is vergrendeld, moet u uw Stromer na het inschakelen ontgrendelen voordat u deze kunt gebruiken (zie "Diefstalbeveiliging" hierboven).

Koppelsensor

U kunt de reactie-eigenschappen van uw Stromer aanpassen aan uw rijstijl. De verhouding tussen het vermogen van de bestuurder en de motorondersteuning wordt geregeld door de sensorgevoeligheid.

1. Ga naar MENU en druk op BIKE.
2. U kunt de gevoeligheid van de sensor instellen in de kolom TORQ. SENS.

Een hogere gevoeligheid houdt in dat uw Stromer sterker reageert op lage druk op de pedalen.

Een verandering van de sensorgevoeligheid beïnvloedt het reactiegedrag van de Stromer op alle ondersteuningsniveaus. Een hogere gevoeligheid vermindert de actieradius.

DE ACCU HANTEREN

Veiligheidsinstructies met betrekking tot de accu

• Laad de accu alleen op met de bijbehorende oplader. Het gebruik van andere opladers houdt brandgevaar in.
• Laat de accu niet vallen of gooi hem niet weg en vermijd sterke schokken. Anders kan de accu vloeistof lekken, in brand vliegen of exploderen.
• Oefen geen kracht uit op de accu. Het geïntegreerde beveiligingsmechanisme kan beschadigd raken als de accu wordt vervormd. Dit kan leiden tot brand en explosie.
• Gebruik de accu niet als hij beschadigd is. De vloeistof kan lekken en contact met de ogen kan blindheid veroorzaken! Vermijd contact, spoel de vloeistof anders af met veel water en raadpleeg onmiddellijk een arts.
• Vraag informatie op over de momenteel geldende voorschriften als u de S-pedelec wilt vervoeren, bijv. met de auto.

De accu wordt beschouwd als een gevaarlijk goed! Verwijder de accu als u werkzaamheden aan de S-pedelec wilt uitvoeren, bijv. onderhoud of montage. Het onbedoeld activeren van de aan/uit-schakelaar kan leiden tot letsel of een elektrische schok.

• Open de accu nooit; dit kan kortsluiting veroorzaken. Alle garantieclaims vervallen wanneer de accu is geopend.
• Bewaar de accu niet met metalen voorwerpen die kortsluiting kunnen veroorzaken, bijv. paperclips, spijkers, schroeven, sleutels, munten. Kortsluiting kan brandwonden of brand veroorzaken.
• Houd de accu uit de buurt van hitte, bijv. fel zonlicht en vuur. Er is explosiegevaar.
• Bescherm de accu tegen contact met water en andere vloeistoffen. Contact kan het beschermingscircuit en het beschermingsmechanisme van de accu beschadigen. Dit kan brand en explosies veroorzaken.
• Reinig de accu niet met een hogedrukreiniger. Gebruik een vochtige doek om de accu schoon te maken. Gebruik nooit bijtende reinigingsmiddelen.
• Mocht er na oneigenlijk gebruik of schade rook ontsnappen, zorg dan voor frisse lucht en raadpleeg een arts als u medische problemen ondervindt. Voordat u gaat rijden, moet de accu volledig op zijn plaats zijn vergrendeld in de houder en moet de accubak gesloten zijn. Anders kunt u de accu tijdens het rijden verliezen.
• Voorkom diepe ontlading van de accu. Dit kan onherstelbare schade aan de cellen veroorzaken.
• De accu is uitsluitend bedoeld voor gebruik met Stromer elektrische fietsaandrijvingen. Oneigenlijk gebruik of verkeerde behandeling kan letsel of brand veroorzaken. Stromer is niet aansprakelijk voor schade veroorzaakt door oneigenlijk gebruik.
• Stuur nooit een accu per post! Accu's zijn gevaarlijke goederen. Verstuur accu's voor uw S-pedelec alleen via uw Stromer dealer. De accu kan oververhit raken en onder bepaalde omstandigheden in brand vliegen.
• De accu mag niet met het huisvuil worden afgevoerd. Het verkooppunt neemt hem terug en zorgt voor een correcte verwijdering.
• Bewaar nooit meerdere accu's bovenop of naast elkaar. Dit kan leiden tot oververhitting en brand.

De accu opslaan

Bewaar de accu op een droge en goed geventileerde plaats. Een kamertemperatuur van ca. 20°C is optimaal om capaciteitsverlies te voorkomen. Gebruik de accu alleen om met de Stromer te rijden in koude omstandigheden. Bewaar hem in een warme omgeving, wat het bereik vergroot. Zorg ervoor dat de Stromer is uitgeschakeld als u uw accu in uw fiets wilt opbergen. Controleer het laadniveau ongeveer elke 4-8 weken en laad hem indien nodig op. Bewaar de accu met een laadtoestand van minimaal 40% als u hem langere tijd niet wilt gebruiken, bijv. tijdens een winterstop. Dit is de meest effectieve manier om diepe ontlading te voorkomen. Zorg ervoor dat de accu nooit in een volledig ontladen toestand wordt bewaard, omdat dit kan leiden tot diepe ontlading en onherstelbare schade aan de cellen. Mogelijke garantieclaims kunnen dan komen te vervallen.

De accu moet binnen 2-3 dagen na volledige ontlading worden opgeladen om diepe ontlading te voorkomen.

Opslag bij een laadtoestand van 40-60% is het meest geschikt om uw accu te behouden. Houd er rekening mee dat dit de periode verkort waarna diepe ontlading mogelijk is in vergelijking met een volledig opgeladen accu! De capaciteit van een accu neemt af met de leeftijd, zelfs wanneer hij goed wordt onderhouden.

U moet een accu die lange tijd niet is gebruikt of opgeladen vervangen voordat u hem in uw S-pedelec installeert.

Toegestaan opslagtemperatuurbereik: -20 – 60°C
Toegestaan ontladingstemperatuurbereik: -20 - 60°C
Toegestaan oplaadtemperatuurbereik: 0 – 50°C

De accu verwijderen

Open de accubak met de juiste sleutel.

Steek de sleutel met lichte druk in het slot en draai hem met de klok mee tot de accubak opengaat.

Trek de accu eruit.

De accu is erg zwaar, dus pas op dat u hem niet laat vallen. U kunt gewond raken en/of de accu kan beschadigd raken.

De accu plaatsen

Plaats de accu in de accubak. Let erop dat de connector naar beneden wijst en dat de tekst THIS SIDE UP zichtbaar is aan de bovenkant. Duw de accu naar beneden tot hij vastklikt.

Sluit de accubak. Druk met uw platte hand op de klep tot deze met een zachte klik vastklikt en trek vervolgens de sleutel uit het slot.

Laat de sleutel nooit in het slot zitten. U kunt gewond raken door de uitstekende sleutel of kleding kan erachter blijven haken, wat tot een val kan leiden. Trek de sleutel altijd uit het slot en bewaar hem op een veilige plaats om ervoor te zorgen dat hij niet breekt of verloren gaat.

Veiligheidsinformatie met betrekking tot de oplader

Lees de bedieningsinstructies voor de oplader voordat u begint met het opladen van de accu.

U kunt de accu van uw Stromer vervangen terwijl deze in uw S-pedelec is geïnstalleerd. U kunt de accu echter ook uit de S-pedelec verwijderen en op een andere plaats opladen. Het is vooral voordelig om hem in een warmere omgeving (kamertemperatuur) op te laden als het buiten koud is, om de oplaadtijd te verkorten. Vermijd oplaadprocessen onder 0°C of boven 40°C en in afgesloten ruimtes. Het oplaadproces wordt automatisch gestopt bij temperaturen onder 0°C of boven 40°C.

Houd er rekening mee dat een plotselinge temperatuurverandering van koud naar warm condensatie in de oplader kan veroorzaken. Vermijd dit door de accu op dezelfde plaats te bewaren als waar hij wordt opgeladen. Gebruik alleen de meegeleverde oplader of een door Stromer vrijgegeven oplader om brandgevaar te vermijden.

Gebruik de oplader in een droge ruimte en dek hem niet af tijdens gebruik. Anders kan er kortsluiting ontstaan of brand ontstaan.

Controleer de netspanning voordat u de oplader aansluit! De spanning van de stroombron moet overeenkomen met de informatie op het typeplaatje van de oplader.

• Trek altijd de stekker uit het stopcontact voordat u de oplader schoonmaakt.
• De oplader moet van het net worden losgekoppeld zodra het oplaadproces is voltooid.

Plaats de oplader om veiligheidsredenen altijd op een droge, niet-brandbare ondergrond.

Een defecte accu mag niet verder worden opgeladen of gebruikt. Een accu kan warm worden tijdens het opladen. Hij mag niet heet worden. Als de accu sterk opwarmt, stop dan onmiddellijk het oplaadproces.

Rijd nooit als de accu niet is geplaatst. Het accuvak kan in dit geval niet worden vergrendeld. Dit vormt een extra risico op vallen en letsel.

De accu opladen

Lees altijd eerst de informatie over de oplader.

De accu extern opladen, buiten de S-pedelec

Sluit eerst de oplader aan op de netstekker (LED's lichten rood en groen op) en vervolgens op de accu. Houd de oplaadkabel losjes in uw handen en breng hem geleidelijk dichter bij de aansluiting van de accu.

De magneten helpen u om de stekker correct te positioneren.

De LED's in de oplader lichten oranje en groen op tijdens het oplaadproces.

De LED's in de oplader lichten groen op wanneer de accu volledig is opgeladen. Koppel de accu/Stromer los van de Stromer oplader en vervolgens de oplader van de netaansluiting.

De accu intern opladen in de S-pedelec

De aansluiting voor de oplaadkabel bevindt zich aan de linkerkant van de onderbuis, iets onder de aansluiting op de balhoofdbuis. Open de afdekking van de oplaadaansluiting.

1. Sluit de oplader aan op het elektriciteitsnet. De geïntegreerde LED's lichten rood en groen op.
2. Houd de oplaadkabel losjes in uw handen en beweeg hem langzaam in de buurt van de aansluiting van uw Stromer. De magneten helpen u om de stekker correct te positioneren.
3. Verbind de Stromer oplader met de Stromer.

De LED's lichten oranje en groen op.

Oplaadtijd

De oplaadtijd kan variëren afhankelijk van de versie en het model van de accu en de oplader. Nauwkeurige oplaadtijden worden verstrekt in de informatie op www.stromerbike.com/support.

Laadstatusindicator

Het rijdisplay biedt de mogelijkheid om de laadstatus van de accu van uw Stromer te volgen. De laadstatus van de accu wordt weergegeven in de vorm van een balk en een procentuele waarde. De Stromer schakelt automatisch de motor uit en schakelt over naar de fietsmodus (geen ondersteuning) wanneer de accu leeg is. De balk boven de laadstatus van de accu geeft de huidige energiestroom aan. Het display helpt om op een energiebesparende manier te rijden met een groot rijbereik. Hoe langer de balk, hoe hoger de energiestroom.

De balk wijst van rechts naar links zodra de motor ondersteuning biedt.

De accu wordt opgeladen tijdens de remmodus, dus de donkere balk wijst van links naar rechts.

Een klein deel van de accu-energie wordt opgeslagen om de basisfuncties van uw Stromer te ondersteunen en u veilig te houden. De verlichting en het display werken nog ongeveer een uur door wanneer de accu leeg is en de motorondersteuning is gestopt.

SERVICE / ONDERHOUD

Laat uw S-pedelec regelmatig controleren door een Stromer-dealer. Deze experts kunnen beschadigde en versleten onderdelen identificeren en u adviseren bij de selectie van vervangingen. Ze zullen ook de huidige softwarestatus controleren en ervoor zorgen dat belangrijke updates die de veiligheid en het rijcomfort verbeteren, zijn geïnstalleerd.

Zie af van het zelf repareren van belangrijke onderdelen (frame, vorken, stuur, stuurpen, balhoofd, remmen, verlichting).

Uw S-pedelec kan alleen veilig en effectief functioneren als u onderdelen vervangt door geschikte, geautoriseerde vervangingen. Raadpleeg uw fabrikant, importeur of Stromer-dealer voor advies over geschikte vervangingsonderdelen.

Vervang kapotte of versleten onderdelen alleen door originele vervangingsonderdelen van de fabrikant of onderdelen die zijn goedgekeurd door uw fabrikant. Dit is voorgeschreven voor sommige componenten en een bijbehorende lijst wordt verstrekt in het gedeelte "Vervanging van componenten van de snelle pedelec".

In dit geval maakt het gebruik van niet-originele of niet-goedgekeurde onderdelen ook de registratie van de S-pedelec ongeldig. Het gebruik van andere niet-goedgekeurde onderdelen maakt over het algemeen de garantie en garanties bij de fabrikant voor andere onderdelen ongeldig.

Als u niet-originele of onjuiste vervangingsonderdelen installeert, kan dit leiden tot een ernstig functieverlies! Banden met slechte grip of banden die niet zijn ontworpen voor gebruik in S-pedelecs, remblokken met een ongeschikte wrijvingscoëfficiënt en verkeerd gebruikte of slecht ontworpen lichtgewicht componenten kunnen ongevallen veroorzaken met de meest ernstige gevolgen. Hetzelfde geldt voor onjuiste montage!

Schroeven en momentsleutels

Let er bij het werken aan de S-pedelec op dat alle schroeven met het juiste aanhaalmoment worden vastgedraaid. Het vereiste aanhaalmoment staat op veel onderdelen met een schroefverbinding. Dit bedrag wordt vermeld in Newtonmeter (Nm) en dit werk moet worden uitgevoerd met behulp van een momentsleutel. Het meest geschikt zijn momentsleutels die slippen en een akoestisch signaal geven wanneer het vooraf gedefinieerde aanhaalmoment is bereikt. Anders kunnen schroeven knappen of breken. Als u geen momentsleutel bezit, moet u dit werk altijd overlaten aan een Stromer-dealer! Een tabel met de belangrijkste aanhaalmomenten voor schroefverbindingen is te vinden in het gedeelte "Schroefverbindingen".

Momentsleutels

• Open stroomvoerende delen mogen alleen worden onderhouden en gereinigd bij een Stromer-dealer!
• Verwijder de batterij voordat u uw S-pedelec schoonmaakt. Zorg ervoor dat de batterijbox weer volledig is gesloten.
• Zorg ervoor dat u geen contacten aanraakt en dus mogelijk verbindt bij het reinigen van de batterij. U loopt het risico gewond te raken en de batterij kan schade oplopen als de contacten stroomvoerend zijn.
• Reinigen met een hogedrukreiniger kan het elektrische systeem beschadigen. De hoge druk kan er ook voor zorgen dat reinigingsvloeistof in afgedichte onderdelen wordt geduwd en deze dus beschadigt.
• Vermijd schade aan kabels en elektrische componenten. Wanneer dit is gebeurd, moet de S-pedelec worden gedeactiveerd totdat deze is gecontroleerd door een Stromer-dealer!

Schakel het elektrische systeem uit, verwijder de batterij en sluit de batterijbox voordat u werkzaamheden aan uw S-pedelec uitvoert.

Ketting / Aandrijving

De aandrijfketting moet regelmatig worden gereinigd en gesmeerd om een goede werking te garanderen (zie het gedeelte "Deadlines en inspectiewerkzaamheden"). Vuil kan worden verwijderd met de normale pedelecwas. Anders kunt u de ketting reinigen door deze met een vettige doek te wrijven. Wanneer de ketting schoon is, moet deze bij de gewrichten worden ingevet met geschikt smeermiddel. Nadat het is ingetrokken, moet het overtollige smeermiddel worden verwijderd.

Kettingspanning

Om ervoor te zorgen dat de ketting en versnellingen veilig kunnen werken, moet de ketting een bepaalde mate van spanning hebben. Anders kan het eraf komen en tot een val leiden. Kettingversnellingssystemen spannen de ketting automatisch aan.

Vuil en permanente belasting slijten de ketting. De ketting moet worden vervangen zodra deze aanzienlijk (ca. 5 mm) met uw vingers van het voorste kettingblad kan worden opgetild. Vervanging van de ketting is te verwachten na ca. 1500 km, afhankelijk van de belasting.

Veel moderne kettingen voor derailleurversnellingssystemen hebben geen kettingschakels meer. Er zijn speciale gereedschappen nodig om ze te openen/vervangen/sluiten. Ze moeten worden vervangen door een Stromer-dealer. Andere kettingen worden geleverd/gemonteerd met kettingschakels. In sommige gevallen kunnen deze zonder gereedschap worden geopend. Deze kettingschakels kunnen ook worden gebruikt om een beschadigde ketting tijdens een rit te repareren, als ze de juiste breedte hebben voor de aandrijving.

Velgen / Banden

Velgen zijn onderhevig aan een grote belasting en zijn essentieel voor uw veiligheid op de fiets. Ze slijten tijdens het rijden. Rijd niet met een velg zodra u schade kunt zien. Laat ze controleren door een Stromer-dealer en indien nodig vervangen. Slijtage kan velgen verzwakken en leiden tot valpartijen en ernstige ongevallen.

U dient ook regelmatig de banden van uw pedelec te controleren. De minimaal en maximaal toegestane bandenspanning staat op de zijkant van de banden. Houd u aan deze niveaus, anders kunnen de banden van de velgen glijden of exploderen!

Banden zijn slijtageonderdelen. U dient daarom regelmatig de spanning, het profiel en de staat van uw banden te controleren. Niet elke band is ontworpen voor elk type gebruik.

De banden van een S-pedelec mogen alleen worden vervangen door geautoriseerde producten die door de fabrikant zijn goedgekeurd. Let op de juiste maat en het ECE-keurmerk. Het is essentieel om advies in te winnen bij een Stromer-dealer bij het selecteren van banden.

Alle banden die worden gebruikt met een Stromer moeten een E-keurmerk hebben voor snelle e-bikes volgens ECE R75. Bijvoorbeeld: E4 75R 0007911

De volgende bandenmaten zijn toegestaan voor de Stromer: Douaneaanduiding ETRTO-maat

26x1.75 47-559

26x2.00 50-559

26x2.10 53-559

26x2.10 54-559

26x2.15 55-559

Omgaan met lekke banden

U hebt de volgende apparatuur nodig om een lekke band te repareren:

• Kunststof bandenlichter
• Inbussleutel voor snelspanners
• Fietspomp
• Reservebinnenband

De snelspanner moet eerst met een inbussleutel worden verwijderd voordat het wiel kan worden verwijderd. Raadpleeg de bedieningsinstructies van de fabrikanten van de onderdelen, die online beschikbaar zijn.

Lekke band en verwijdering van de loopwielen

De verwijdering en montage van de achterwielen van de ST2 en ST1X verschillen enigszins. Lees elk van de relevante paragrafen.

Het vervangen van een band werkt hetzelfde als bij een normale fiets in geval van een lekke band. Neem contact op met een Stromer dealer wanneer u niet zeker weet hoe u een band moet vervangen. Verwijder de batterij uit de batterijhouder voordat u onderhoudswerkzaamheden uitvoert. Koppel of verbind nooit een elektrische verbinding terwijl de batterij in de batterijhouder zit. Dit voorkomt het risico van een elektrische schok en het risico op letsel.

Voorwiel

Maak de snelspanner los met een 6 mm zeskant steeksleutel en trek de snelspanner eruit.

Verwijderen en monteren van het achterwiel voor de Stromer ST2 en ST2s

• Schakel eerst de versnelling naar het kleinste tandwiel (hoogste versnelling) zodat de achterderailleur minder een obstakel vormt bij het verwijderen van het achterwiel.

• Maak de snelspanner los met een 5 mm zeskant steeksleutel en trek de snelspanner eruit (1).

• Trek de achterderailleur iets naar achteren.
• Til de Stromer op. Het loopwiel komt los van het frame wanneer het een zachte tik van bovenaf krijgt met de handpalm (2).

• Door aan de kleine, zilveren riembeugel (3) te trekken, wordt de connector van de motor losgekoppeld (4).

U kunt nu het wiel van de vork of achterconstructie verwijderen en de schade aan de band repareren.

De band en binnenband verwijderen

Schroef de ventieldop, de bevestigingsmoer en mogelijk de dopmoer van het ventiel. Verwijder in het geval van Dunlop- of Express-ventielen de ventielpen.

• Laat alle resterende lucht uit de binnenband.
• Steek de bandenlichter tegenover het ventiel aan de binnenkant van de band.
• Steek de tweede bandenlichter ca. 10 cm van de eerste, tussen de velg en de band.
• Til de bandenwand over de rand van de velg.
• Herhaal deze tilbeweging rond het wiel totdat de hele band vrij is.
• Verwijder de binnenband uit de band.


De binnenband vervangen

Wissel de binnenband om voor een intact exemplaar

De band en binnenband weer monteren

Let bij het monteren op de looprichting van de band.

Voorkom dat er vreemde voorwerpen in de band terechtkomen. Zorg ervoor dat de binnenband geen vouwen heeft en niet bekneld zit. Zorg ervoor dat de velglint alle spaaknippels bedekt en geen schade heeft.

Plaats één rand van de velg in de band.

• Duw één kant van de band volledig in de velg.
• Steek het ventiel door het ventielgat in de velg en plaats de binnenband in de band.
• Trek de tweede kant van de band met de bal van uw handen in de velg.
• Zorg ervoor dat de binnenband correct is gepositioneerd.
• Duw in het geval van Dunlop- of Express-ventielen de ventielpen in de juiste positie en draai de dopmoer vast.
• Pomp de binnenband een beetje op.
• Controleer of de band goed zit en recht loopt met behulp van de controlering aan de zijkant van de band. Pas de positie van de band met uw hand aan als deze niet helemaal recht loopt.
• Pomp de binnenband op tot de aanbevolen bandenspanning.

Het wiel opnieuw bevestigen

Ga in omgekeerde volgorde van de verwijdering te werk om het wiel opnieuw te installeren. Bevestig de motorconnector opnieuw aan de naaf voordat u het achterwiel opnieuw installeert.


Bevestig het loopwiel veilig in het frame of de vork met behulp van de snelspanner. Het aanhaalmoment voor de snelspanners is 20 Nm.

Verwijderen en monteren van het achterwiel voor de ST1X

Verwijdering

• Trek de kabel met stekker omlaag uit de kabelgeleider (1).

• Schroef beide stekkers los en scheid ze (2).


• Draai de snelspanner los door deze tegen de klok in te draaien. Houd het wiel stevig vast om te voorkomen dat het valt. (3)


• Haal het wiel van de steunen. Verwijder ook de ketting van het tandwiel (4).


Montage

• Geleid het wiel van onderaf tussen de steunen. De naaf moet in de groef schuiven die in de linker steun is aangebracht.(1)

• De kabel die van de motor loopt, moet zich onder de kettingsteun bevinden.
• Zorg ervoor dat de ketting correct op het tandwiel is geplaatst.
• Steek de snelspanner in de steunen en de naaf. Draai deze vast tot 20 Nm. (2)

• Steek eerst de kleine stekker (a) in elkaar en schroef deze dicht. Steek vervolgens de grote stekker (b) in elkaar en schroef deze dicht (3).

• Steek eerst de dunnere kabel (a) in de kabelgeleider. Duw deze naar beneden totdat deze op zijn plaats klikt. Steek vervolgens de grotere kabel (b) in de kabelgeleider. Druk ook deze kabel in totdat deze klikt. (4)

• Plaats de kabel en de stekker terug in de uitgangspositie.(5)

• Raak de remschijf of het wiel niet aan.

Zorg er extra goed voor dat de remschijven na de herinstallatie correct tussen de remblokken zitten!

Draai alle schroeven vast met het voorgeschreven aanhaalmoment (zie het hoofdstuk "Aanhaalmomenten"). Als u dit niet doet, kunnen de schroeven afbreken en kunnen onderdelen losraken.

• Controleer of de remblokken zijn uitgelijnd met de remoppervlakken.
• Test de remmen.

Lees de instructies van de fabrikant van de versnellingseenheid om een correcte en veilige installatie en afstelling van de derailleur systemen te garanderen.

Remmen

Uw Stromer is uitgerust met een hydraulische schijfrem.

Remmen zijn van essentieel belang voor uw veiligheid op de fiets. Daarom moet u ze regelmatig onderhouden. Dit vereist specialistische kennis en speciaal gereedschap. Laat al het werk aan uw S-pedelec over aan uw Stromer dealer! Werk dat onjuist wordt uitgevoerd, brengt uw veiligheid op de S-pedelec in gevaar!

Remschijven en remblokken zijn bijzonder onderhevig aan slijtage. Laat een gespecialiseerde verkoper deze belangrijke onderdelen regelmatig controleren en vervang versleten onderdelen indien nodig.

Bron: Shimano® techdocs

Raak de remschijf niet aan terwijl deze draait of direct na het remmen. Dit kan leiden tot letsel of brandwonden.

Veiligheidsinstructies voor hydraulische schijfremmen

Vermijd permanent remmen gedurende langere perioden, zoals het geval kan zijn tijdens lange, steile afdalingen. Anders kan dit leiden tot de vorming van dampbellen en een volledig falen van het remsysteem veroorzaken. Dit kan leiden tot ernstige valpartijen en letsel.

De remhendel mag niet worden bediend als de S-pedelec op zijn kant of ondersteboven ligt. Anders kunnen er luchtbellen in het hydraulische systeem komen, wat kan leiden tot het uitvallen van de remmen. Controleer na het vervoer van de fiets of het drukpunt van de remmen zachter aanvoelt dan voorheen. Bedjen de remmen langzaam meerdere keren. Hierdoor kan het remsysteem eventuele bellen afvoeren.

Als het drukpunt zacht blijft, rijd dan niet verder. De Stromer dealer moet de rem ontluchten.

U kunt dit probleem voorkomen door de remhendel voor het transport in te drukken en deze vervolgens met een riem in deze positie vast te zetten. Dit voorkomt dat er lucht in het hydraulische systeem komt.

Lees bij het reinigen van het remsysteem eerst de instructies van de fabrikant van de onderdelen.

U kunt meer informatie over de remmen van uw S-pedelec en over de reiniging en het onderhoud vinden in de bedieningshandleiding van uw fabrikant of op de website van de fabrikant: www.stromerbike.com/support

Versnellingen

Versnellingen zijn van essentieel belang voor uw veiligheid op de fiets! Lees de bedieningsinstructies van uw fabrikant en maak uzelf vertrouwd met de bediening van de S-pedelec en het schakelen voordat u voor het eerst gaat rijden. Laat al het werk aan de versnellingen van uw fiets over aan uw Stromer dealer! Werk dat onjuist wordt uitgevoerd, brengt uw veiligheid op de S-pedelec in gevaar!

Informatie over de versnellingen van uw S-pedelec is te vinden in de instructies van de fabrikant op www.stromerbike.com/support en op hun websites op het internet

Inspectieplan

Moderne S-pedelec technologie biedt hoge prestaties, maar moet regelmatig worden onderhouden door gekwalificeerde personen. Dit vereist specialistische kennis en speciaal gereedschap. Laat het werk aan uw S-pedelec over aan uw Stromer dealer!

Werkzaamheden die u veilig zelf kunt uitvoeren, worden vet weergegeven. Om ervoor te zorgen dat uw fiets in een veilige staat blijft en voldoet aan de voorwaarden van de garantie, gelden de volgende voorwaarden:

• Maak uw S-pedelec na elke rit schoon en controleer hem op mogelijke schade.
• Laat inspecties uitvoeren door de Stromer dealer.
• Controleer uw S-pedelec elke 300 – 500 km of elke drie tot zes maanden.
• Controleer of alle schroeven, moeren en snelspanassen vastzitten.
• Gebruik een momentsleutel om schroefverbindingen aan te draaien!
• Reinig en smeer bewegende delen (exclusief remoppervlakken) volgens de instructies van de fabrikant.
• Laat lakwerk bijwerken.
• Vraag een speciaalzaak om eventuele kapotte en versleten onderdelen te vervangen.

U kunt meer informatie over de onderdelen van uw fiets, evenals over het reinigen en onderhouden, vinden in de gebruiksaanwijzing van uw fabrikant of op de website van de fabrikant: www.stromerbike.com/support

Schema en inspectiewerkzaamheden

Vraag uw Stromer dealer om geschikte smeermiddelen! Niet alle smeermiddelen zijn ontworpen voor alle doeleinden. Het gebruik van verkeerde smeermiddelen kan leiden tot schade en de prestaties van het onderdeel beïnvloeden!

Uit te voeren werkzaamheden
Controleer het volgende:

• Banden en wielen

Koppel:

• Stuur
• Crankstellen

Breng de volgende aanpassingen aan de volgende componenten aan:

• Headset
• Remmen
• Pedalen
• Alle bevestigingsschroeven
• Zadelpen
• Zitting
• Versnellingssysteem
• Veringselementen

Voor elk gebruik van de S-pedelec

Uit te voeren werkzaamheden
Onderhoud/Inspectie:
Controleer het volgende:

• Spaken
• Velgen op slijtage en concentriciteit
• Banden op schade en vreemde voorwerpen
• Snelspanassen
• De functionaliteit van het versnellingssysteem
• De functionaliteit van de remmen
• Hydraulische remmen: dichtheid
• Verlichting
• Bel of claxon
• Banden met binnenband en tubeless banden: Veilige zitting en juiste luchtdruk

Elke 300 tot 500 kilometer

Uit te voeren werkzaamheden
Controleer het volgende:

• Aandrijfketting
• Controleer de remblokken op slijtage, vervang ze indien nodig

Schoonmaken:

• Aandrijfketting

Vet:

• De ketting met geschikt smeermiddel

Controleer het volgende:

• Alle schroefverbindingen zijn veilig

Elke 3000 kilometer

Uit te voeren werkzaamheden
Te controleren, reinigen en eventueel te vervangen door de Stromer dealer:

• Naven
• Pedalen
• Remmen
• Headset
• Versnellingssysteem

Na ritten in de regen

Uit te voeren werkzaamheden

• Vochtigheid verwijderen, droog Reinigen en smeren:
• Tandwielen
• Ketting

De eerste inspectie is vooral belangrijk om ervoor te zorgen dat uw S-pedelec veilig en probleemloos blijft! Kabels en spaken rekken uit, terwijl boutverbindingen los kunnen raken. Laat daarom altijd een Stromer dealer de eerste inspectie uitvoeren.

Smering

Werken aan de S-pedelec vereist speciale kennis, ervaring en speciaal gereedschap! Laat alleen Stromer dealers aan belangrijke onderdelen van de fiets werken of deze controleren!

Smeerschema

Wat moet er worden gesmeerd?	Met welke tussenpozen?	Met welke smeermiddelen?
Ketting	na het verwijderen van vuil, na het rijden in de regen, elke 250 km	kettingolie
Versnellingskabels	wanneer ze niet goed werken, eenmaal per jaar	siliconenvrij vet
Wiellagers, pedaallagers, binnenlager	eenmaal per jaar	lager vet
Draad tijdens montage	tijdens montage	montagevet
Contactoppervlakken van carbon onderdelen	tijdens montage	carbon montagepasta
Schuifoppervlakken van schroefverbindingen	eenmaal per jaar	vet, spuitolie
Metalen zadelpen in metalen frame	tijdens montage	vet
Versnellingsverbindingen	wanneer ze niet goed werken, eenmaal per jaar	spuitolie

Schroefverbindingen

Het is van vitaal belang dat alle boutverbindingen op de S-pedelec het juiste koppel hebben om ervoor te zorgen dat ze veilig zijn. Te veel koppel kan de schroef, moer of component beschadigen. Gebruik altijd een momentsleutel om schroefverbindingen aan te draaien. U kunt deze boutverbindingen niet correct aandraaien zonder dit speciale gereedschap!

Als een component een koppel specificeert voor zijn boutverbindingen, dan moet dit strikt worden nageleefd. Lees de instructies van de fabrikant, waarin vaak de juiste montagekoppels worden vermeld.

Wanneer een schroefverbinding is behandeld met draadborglijm (schroeflijm, bijv. Loctite), moet draadborglijm worden gebruikt wanneer deze verbinding wordt geopend, losgemaakt of opnieuw wordt vastgedraaid.

Algemeen koppel voor boutverbindingen

GARANTIE, DEFECTEN, SLIJTAGE

U hebt de garantie en aansprakelijkheidsbeperking afzonderlijk ontvangen bij de aankoop van uw S-pedelec. U kunt ze ook altijd raadplegen op www.stromerbike.com/support.

Slijtage

Houd er rekening mee dat de componenten van de S-pedelec onderhevig zijn aan meer slijtage dan de componenten van een fiets zonder extra aandrijving. Dit komt door het grotere gewicht van het voertuig en de hogere gemiddelde snelheid die wordt bereikt door de aandrijving.

Deze hogere slijtage is geen defect en valt niet onder de garantie. Typische componenten die worden beïnvloed zijn:

• Banden
• Remblokken
• Aandrijfcomponenten
• Spaken

De accu is onderhevig aan veroudering en is daarom een slijtageonderdeel. Houd er rekening mee dat de leeftijd en gebruiksduur de accu beïnvloeden, bv. resulteren in een duidelijk verminderd rijbereik. Hiermee moet rekening worden gehouden bij het plannen van ritten. Vervang onze accu tijdig voor een nieuwe. Vervangende accu's zijn verkrijgbaar bij uw Stromer dealer.

TECHNISCHE GEGEVENS

Toegestaan totaalgewicht van Stromer S-Pedelec: 140 kg

Voertuig inclusief accu + bestuurder + bagage + aanhanger

	ST2	ST2 S	ST1X
MOTOR	SYNO Drive*	SYNO Drive*	CYRO Drive*
MOTORONDERSTEUNING	tot 45 km/u	tot 45 km/u	tot 45 km/u
VERMOGEN	500 W	500 W	500 W
KOPPEL	40 Nm	40 Nm	35 Nm
BEREIK	tot 150/180 km	tot 180 km	tot 150 km
* Afhankelijk van de plaats van gebruik kunnen een rijbewijs en verzekering/nummerplaat vereist zijn.
OPLADERS	CR245 (ST2)	CR245 (ST2S)	CR190 (ST1X)
INPUT	100-240VAC ~ 50-60 Hz 3A 54.6VDC / 4.5A	100-240VAC ~ 50-60 Hz 3A 54.6VDC / 4.5A	100-240VAC ~ 50-60 Hz 3A 54.6VDC / 3.5A
OUTPUT	54.6VDC / 4.5A 11.2VDC / 1A	54.6VDC / 4.5A 11.2VDC / 1A	54.6VDC / 3.5A 11.2VDC / 1A
WERKINGSTEMPERATUURBEREIK [°C]	0...40°C	0...40°C	0...40°C

Als de aangegeven oplaadtijd duidelijk wordt overschreden, stop dan het oplaadproces. Laat de accu en de oplader controleren door de Stromer distributeur.

LI-ION ACCU'S	BQ618	BQ814	BQ983 Model ST1306AC	BQ983 Model ST983
SPANNING [V]	47,45	48	48	47,06
CAPACITEIT [AH	12,3	15,9	19,8	20,4
ENERGIE [WH]	618	814	983	983
OPLAADTIJD MET OPLADER CR190 [H:MIN]	4:50	5:30	6:30	6:30
OPLAADTIJD MET OPLADER CR254 [H:MIN]	4:00	4:45	5:30	5:30
TOEGESTAAN OPSLAGTEMPERATUURBEREIK [°C]	-20...60°C	-20...60°C	-20...60°C	-20...60°C
TOEGESTAAN ONTLAADTEMPERATUURBEREIK [°C]	-20...60°C	-20...60°C	-20...60°C	-20...60°C
TOEGESTAAN OPLAADTEMPERATUURBEREIK [°C]	0...50°C	0...50°C	0...50°C	0...50°C
GESCHAT GEWICHT [KG]	5	5	5	5

MILIEUTIPS

Zorg ervoor dat al het verpakkingsmateriaal wordt afgevoerd volgens de voorschriften en gesorteerd op afvaltype.

Algemene verzorgings- en reinigingsproducten Houd rekening met het milieu bij het verzorgen en reinigen van uw S-pedelec. U dient waar mogelijk biologisch afbreekbare verzorgings- en reinigingsproducten te gebruiken. Zorg ervoor dat er geen reinigingsvloeistof in het afvoersysteem terechtkomt. Gebruik bij het reinigen van de ketting een geschikt kettingreinigingsgereedschap en voer kettingolie op de juiste manier af bij een geschikte afvalverwerkingsplaats.

Remreiniger en smeermiddelen

Hanteer dezelfde aanpak voor het gebruik van remreiniger en smeermiddelen als voor algemene verzorgings- en reinigingsproducten.

Banden en binnenbanden

Banden en binnenbanden zijn geen restafval of huishoudelijk afval en moeten worden afgevoerd naar uw plaatselijke recyclingcentrum.

S-pedelec accu's

Accu's van S-pedelecs moeten als gevaarlijk worden behandeld en zijn daarom onderworpen aan verplichte speciale etikettering. Ze moeten worden afgevoerd door Stromer dealers of fabrikanten.

JURIDISCHE OPENBAARMAKING

myStromer AG
Freiburgstrasse 798
CH-3173 Oberwangen

Europa:
info@stromerbike.com
Telefoon: +41 31 848 23 00

VS:
service@stromerbike.com
Telefoon: (800)819-4262

QR-code naar Stromer Support

QR-code Apple

QR-code Android

Referenties

• Vragen over uw elektrische fiets? Bekijk onze support!
• Stromer: Speed Pedelecs voor pendelaars

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Stromer ST2 S, ST1 X - Handleiding voor elektrische fiets

Beschikbare talen
