Stromer ST7 - Handleiding elektrische fiets

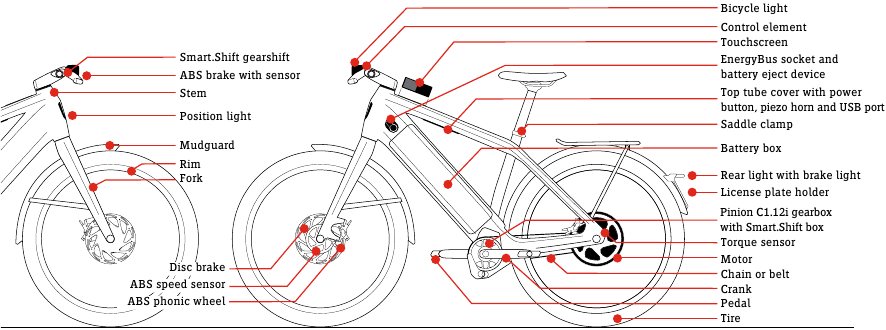

ST7-ONDERDELEN

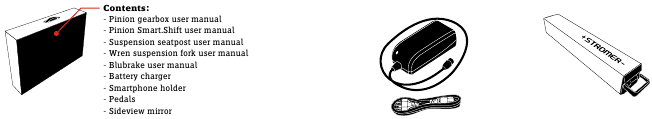

Inhoud van de levering

De door u aangeschafte S-Pedelec kan afwijken van de S-Pedelec die in deze gebruiksaanwijzing wordt afgebeeld. Deze handleiding beschrijft S-Pedelecs. Deze is bij de levering van uw S-Pedelec inbegrepen.

ONDERHOUD EN SERVICE

Riemaandrijving

Uw ST7 is uitgerust met een riemaandrijving (Gates Carbon Belt Drive). De automatische spanrol zorgt ervoor dat u de riem niet vaak hoeft te controleren en opnieuw te spannen, waardoor deze bijna onderhoudsvrij is.

Volg de onderstaande bedieningsinstructies om de levensduur van uw riem te verlengen. Onjuiste behandeling kan de riem beschadigen en kan betekenen dat deze moet worden vervangen!

• Buig of draai de riem niet.
• Keer de riem niet binnenstebuiten.
• Knoop of rol de riem niet op.
• Niet als riemgereedschap gebruiken.
• Gebruik geen gereedschap of scherpe instrumenten bij het hanteren van de riem.
• Duw niet op de riemschijf.
• Smeer de riem niet.

Om de levensduur van de riem te verlengen, raden we aan om deze schoon te maken met water of een handborstel (bijv. na het rijden door modder of vuil). Achtergebleven resten op de riem of riemschijven kunnen leiden tot verhoogde slijtage en geluidsproductie (bijv. piepen of kraken). Gebruik in de winter: de riem zal niet roesten, maar er kunnen zoutkristallen op het katrolsysteem ontstaan als zout water erop achterblijft en opdroogt. Zelfs als er geen vuil zichtbaar is, moet u uw fiets en riem regelmatig wassen wanneer u deze in de winter gebruikt. Gebruik warm water en een mild reinigingsmiddel of afwasmiddel.

Controleer uw riemaandrijving telkens wanneer u hem reinigt op beschadigingen, vervormingen of scheuren. Neem bij twijfel contact op met uw Stromer-dealer. Als u nog steeds merkt dat het riemsysteem geluid maakt ondanks een grondige reiniging, kan een dun laagje droge siliconenspray op de binnenkant van de riem worden aangebracht. Dit beschermt hem tegen verdere ophoping en vermindert wrijving en geluidsproductie.

Versnellingssysteem

De versnellingen worden bediend via de Smart. Shift automatische versnellingshendel (hierna "trigger" genoemd). De Pinion-trigger is een elektronisch systeem dat wordt gevoed door een BQ1440-batterij.

Druk op een van de versnellingshendels om van versnelling te wisselen. Om een versnelling hoger te schakelen, drukt u eenmaal op de korte hendel aan de voorkant. Om een versnelling lager te schakelen, drukt u eenmaal op de langere hendel aan de achterkant. U kunt meerdere versnellingen achter elkaar schakelen door meerdere keren op de hendel te drukken. Schakelen tijdens het trappen is mogelijk, maar niet als de belasting te hoog is.

Meer gedetailleerde informatie vindt u in de specifieke gebruikershandleidingen die bij de levering zijn inbegrepen: Trigger: Pinion Smart. Shift gebruikershandleiding; Versnellingsbak: Pinion C-Line gebruikershandleiding; of op de website: pinion.eu/smartshift

U kunt de toewijzing van de versnellingshendel vrij aanpassen. Lees het hoofdstuk "Triggerinstelling" voor meer informatie.

Riemen en katrollen zijn optimaal op elkaar afgestemd. Wijzig de overbrengingsverhouding niet. De garantie is alleen van toepassing op originele onderdelen.

Versnellingen zijn veiligheidsrelevante onderdelen!
Lees de instructies van de fabrikant en maak uzelf vertrouwd met de werking van de versnellingen van uw S-Pedelec voordat u er voor het eerst mee gaat rijden. Meer informatie vindt u op https://pinion.eu.
Laat alle reparaties aan de versnellingen over aan uw Stromer-dealer! Reparaties die niet correct worden uitgevoerd, kunnen de veiligheid van uw S-Pedelec beïnvloeden!
Als uw versnellingen niet goed schakelen, vermijd dan indien mogelijk om verder te rijden. Breng uw ST7 naar uw dealer om hem te laten controleren.

U hebt de mogelijkheid om de garantie voor de versnellingsbak te verlengen tot vijf jaar.
U kunt het garantiebeleid van Pinion raadplegen op https://pinion.eu/service of door de QR-code te scannen:

Versnellingsindicator

De Pinion-versnellingsbak heeft 12 versnellingen. Het weergavescherm voor de rijmodus laat zien welke versnelling momenteel is ingeschakeld.

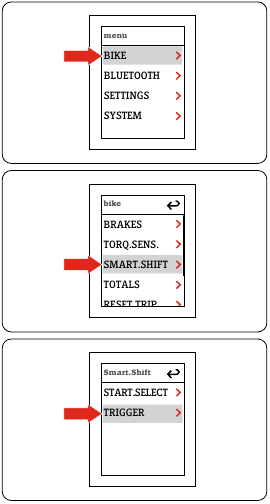

Triggerinstelling

U kunt de versnellingshendels vrij toewijzen. Selecteer in het snelkoppelingsscherm:

Standaard: De voorste hendel schakelt omhoog. De achterste hendel schakelt omlaag.

Omgekeerd: De voorste hendel schakelt omlaag. De achterste hendel schakelt omhoog.

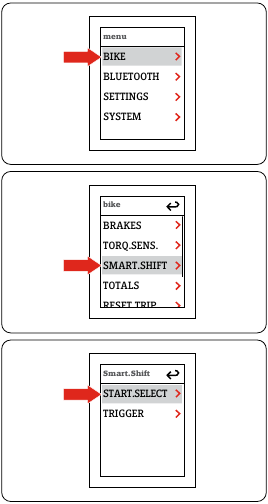

De versnelling instellen voor het starten

Bij het starten na een stilstand schakelt de ST7 automatisch naar de vierde versnelling.
U kunt de versnelling zelf instellen in de instellingen. Selecteer in het snelkoppelingsscherm:



Schakel "START.SELECT" in of uit: "ON/OFF" (AAN/UIT). Verander de versnelling met "+/-".
Sla uw instellingen op door op "OK" (OK) te drukken.

Het aandrijfsysteem en de accu worden zwaarder belast wanneer u in een hoge versnelling wegrijdt. Het is beter om een lage versnelling te kiezen als startversnelling.

Ondersteuningsniveaus

Door op de "+" en "-" knoppen op het bedieningselement op het stuur te drukken, kunt u schakelen tussen de volgende ondersteuningsmodi:

Fietsmodus: De motor is uitgeschakeld.

Ondersteuningsmodus 1: Lage motorondersteuning, geoptimaliseerd voor langere afstanden.

Ondersteuningsmodus 2: Gemiddelde motorondersteuning – u kunt deze ondersteuningsmodus fijn afstemmen via de Stromer-app.

Ondersteuningsmodus 3: Hoge motorondersteuning voor maximale snelheid.

Ondersteuningsmodus S: Zeer hoge motorondersteuning voor kortstondige maximale ondersteuning.

Accu-uitwerpknop

De accu-uitwerpknop bevindt zich aan de linkerzijde van de onderbuis, net onder de plaats waar deze aansluit op de balhoofdbuis. U kunt uw vinger gebruiken om de accu-uitwerpknop in twee stappen uit te trekken.

Als u de knop tot de eerste stop/weerstand uittrekt, wordt de oplaadconnector zichtbaar.
Als u de knop voorbij de eerste stop/weerstand uittrekt, springt de accu eruit.

De accu verwijderen

De accu kan alleen worden verwijderd als de pedelec stilstaat.

Selecteer het pictogram "Accu uitwerpen"

Trek de accu-uitwerpknop uit.

Het accucompartiment zwaait open. De accu is erg zwaar! Ondersteun/stop de klep van het accucompartiment met uw hand bij het openen.

Trek de accu-uitwerpknop voorbij de eerste stop/weerstand uit. Nu kunt u de accu eruit trekken.
De accu is erg zwaar; laat hem niet vallen. U kunt uzelf bezeren en/of de accu beschadigen.

De accu intern opladen

De connector voor de oplaadkabel bevindt zich in de accu-uitwerpknop. U kunt hem zien als de accu-uitwerpknop open is.

Open de accu-uitwerpknop tot de eerste stop/weerstand. U hebt vrije toegang tot de connector.

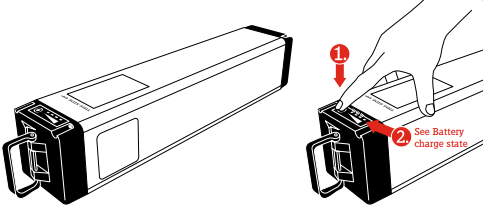

Het laadniveau weergeven wanneer de accu is verwijderd

De BQ1440-accu heeft een laadniveau-indicator met kleine LED's.

Druk op de "ON/OFF" (AAN/UIT)-knop op de accu. De LED's gaan branden om het huidige laadniveau aan te geven.

Slaapmodus accu

De BQ1440-accu gaat in de slaapmodus, afhankelijk van het laadniveau en de inactiviteit. De slaapmodus wordt geactiveerd na:

• 7 dagen (of laadniveau < 10%);
• 90 dagen (of laadniveau < 40%);
• 90 dagen (of laadniveau < 80%).

USB-oplaadconnector

De USB-oplaadconnector op de ST7 bevindt zich aan de onderkant van de bovenbuis (naast de aan/uit-knop). De gebruikershandleiding bevat belangrijke informatie over de USB-oplaadconnector.

Reinigen

Reinig uw S-Pedelec alleen wanneer de elektronische onderdelen, bijv. accubak of oplaadconnector, volledig zijn geïnstalleerd, vergrendeld en geplaatst.

Aanhaalkoppels Stromer ST7

Voor montage- en onderhoudswerkzaamheden moeten in sommige gevallen verschillende aanhaalkoppels voor de ST7 worden gebruikt. Laat werkzaamheden die geen betrekking hebben op de Smart. Shift altijd uitvoeren door een gespecialiseerde werkplaats.

Laat alle montage- en reparatiewerkzaamheden aan de Smart. Shift-versnellingsbak en Smart. Shift-box uitvoeren door een erkende gespecialiseerde werkplaats.

TECHNISCHE SPECIFICATIES

De ST7 weegt: Zonder accu 30,1 kg
Gewicht van de BQ1440-accu 6,9 kg = 37 kg in totaal.

* Afhankelijk van het land waarin de pedelec wordt gebruikt, kan een rijbewijs en verzekering/kentekenplaat vereist zijn.

Stromer FAQ

Heeft u een vraag over het onderhoud van uw Stromer Speed Pedelec, of over de functies of instellingen ervan? Wilt u tips en trucs voor het onderhouden van uw Stromer en het in perfecte staat houden ervan? Dan bent u hier aan het juiste adres.

Stromer FAQ

Stromer OMNI-app

Met de Stromer OMNI-app kunt u altijd duidelijk zien wat u met uw Stromer hebt gedaan en wanneer. De gedetailleerde statistieken laten zien wanneer en hoe ver u met uw Stromer hebt gereden.

Stromer OMNI-app voor iOS

Stromer OMNI-app voor Android

Bovendien kunt u het gedrag van uw e-bike aanpassen aan uw behoeften, de ondersteuning individueel afstemmen en de servicegeschiedenis van uw fiets bijhouden. Dankzij de slimme, geïntegreerde antidiefstalbeveiliging kunt u eropuit trekken zonder u zorgen te hoeven maken dat uw fiets wordt gestolen. U kunt de positie en status van uw Stromer te allen tijde in de gaten houden.

Met de Stromer OMNI-app zijn u en uw Stromer onafscheidelijk. Zeker weten.

VEILIGHEIDSINSTRUCTIES

U mag uw ST7 alleen gebruiken als u de inhoud van beide documenten volledig hebt gelezen, begrepen en uitgevoerd. Bewaar beide documenten veilig en volg alle instructies op.

WAARSCHUWINGEN

In deze handleiding vindt u twee verschillende waarschuwingssymbolen. Wanneer u deze symbolen ziet, is er altijd een risico dat het beschreven gevaar zich kan voordoen. Het gebied waarop de betreffende waarschuwing van toepassing is, is rood gemarkeerd.

De waarschuwingen zijn als volgt onderverdeeld:

Dit symbool waarschuwt voor verkeerd gebruik dat kan leiden tot schade aan het product of het milieu.

Dit symbool geeft mogelijke gevaren voor uw gezondheid en leven aan die kunnen ontstaan als er geen specifieke acties worden ondernomen of passende maatregelen worden genomen.
