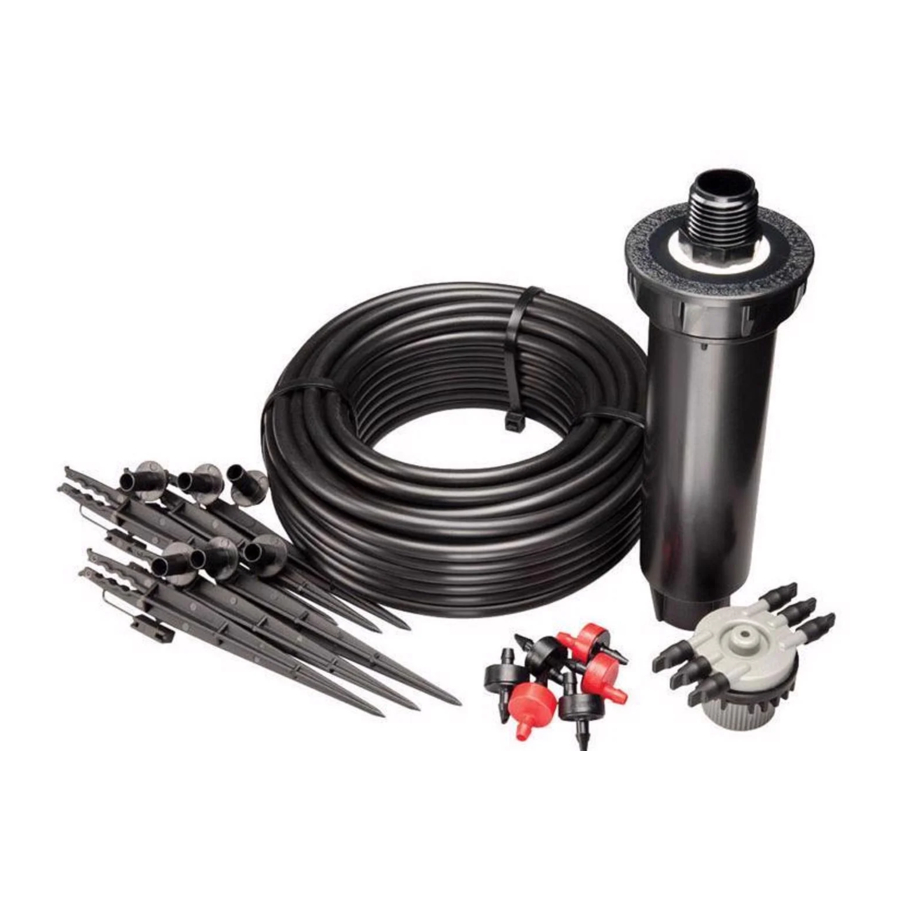

Rain Bird LNDDRIPKIT - Handleiding voor irrigatiesysteem

INSTALLATIE-INSTRUCTIES

Bedankt voor uw aankoop van de Rain Bird Landscape & Garden Drip Watering Kit, een van onze meest veelzijdige druppelirrigatiesets. Het biedt een groot bereik met 3 soorten waterapparaten voor verschillende planttypes en -groottes.
Deze handleiding helpt u bij het aanpassen en samenstellen van uw watergeeflay-out voor groene, gezonde groeiresultaten en waterbesparing. Enkele veelvoorkomende ontwerpen voor druppelsystemen worden getoond in het gedeelte "UW LAY-OUT PLANNEN".

TIP Knip voor een eenvoudigere installatie de tape door die de slangenhaspels vasthoudt en leg ze een uur in de zon om ze voor de installatie gemakkelijker af te rollen.

Watergeefapparaten

Druppelaars
Gebruik druppelaars om individuele planten, struiken, bloempotten of kleine bomen water te geven. De set bevat twee stroomsnelheden (gallons per uur): 1 gph, 2 gph

Microsproeier
Microsproeiers zijn ideaal voor hogere planten, maar ook voor dicht op elkaar geplaatste bloemen en bodembedekkers. De set bevat 180° en 360° waterpatronen, instelbaar voor waterafstanden tot 3 meter.

Bubbelaars met pin
Geef kleine bomen, struiken of plantengroepen water met bubbelaars met pin. De set bevat 2 bubbelaars die kunnen worden aangepast van 0-0,9 meter bereik en een stroomsnelheid tot 13 gallons per uur.

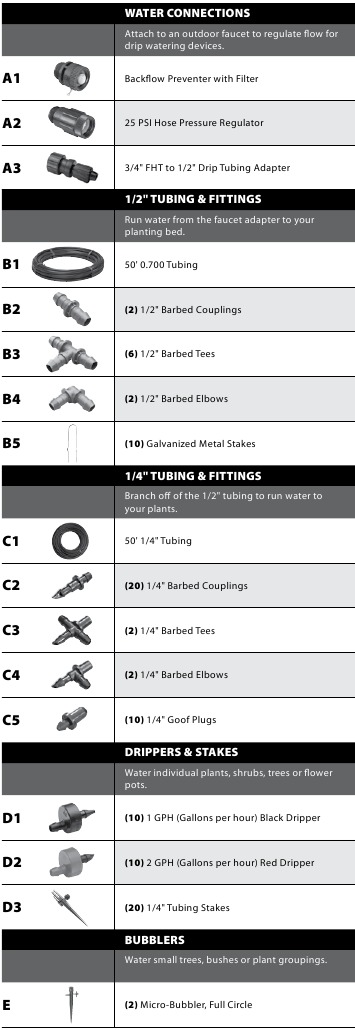

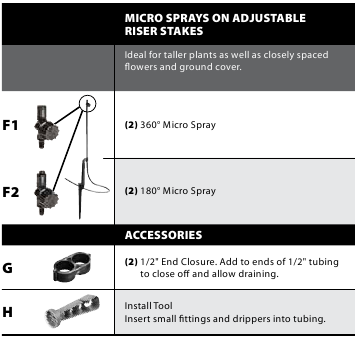

INHOUD

UW LAY-OUT PLANNEN

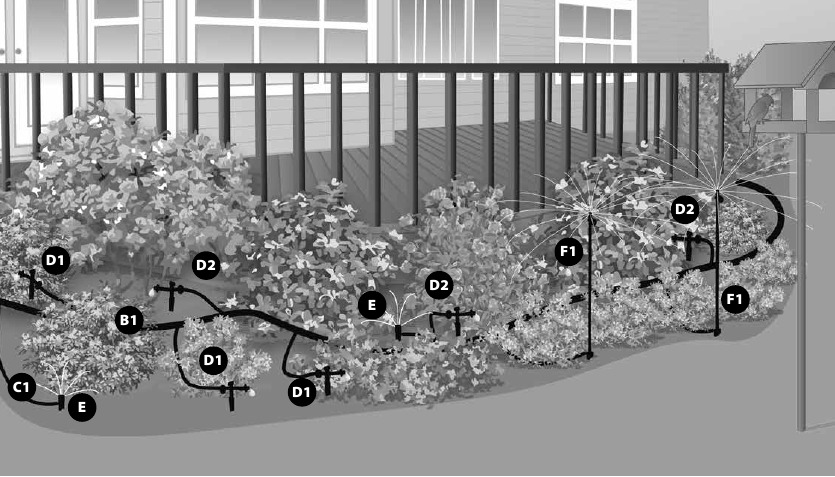

VOORBEELDEN VAN WATERGEEFLAY-OUTS
Deze set kan op veel verschillende manieren worden geïnstalleerd om verschillende vormen en afmetingen van plantbedden te irrigeren. Bepaal voordat u begint waar u de grote distributieslang wilt plaatsen en ongeveer waar u de watergeefapparaten wilt plaatsen. Deze voorbeelden kunnen nuttig zijn voor uw planning.

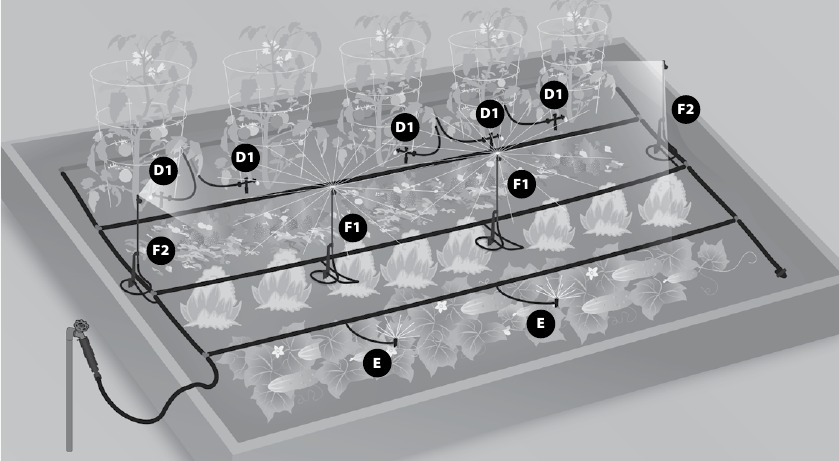

Aangelegde gebieden

Tuin

INSTALLATIE

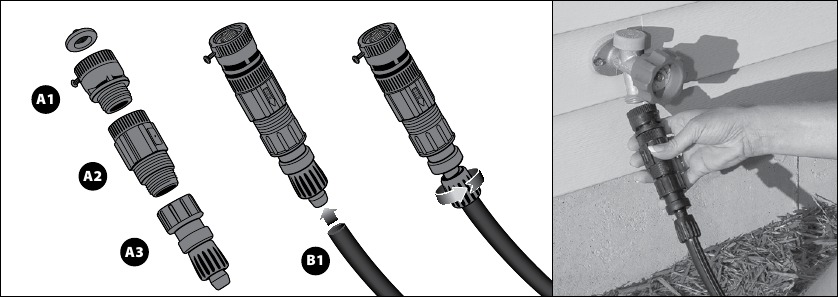

1. Aansluiten op kraan of slang
   Monteer zoals afgebeeld. Bevestig de grote distributieslang aan het weerhaak-uiteinde door te wiebelen en te draaien totdat deze goed vastzit. Draai de kraag tegen de klok in om deze vast te zetten.
   TIP Minimale waterdruk: 15 psi.

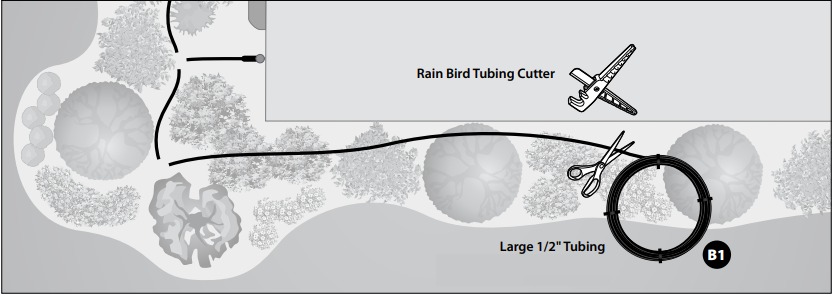

2. Plaats de grote slang rond de plantbedden
   Knip en plaats de grote 1/2" slang (B1) in een patroon dat zich binnen 3 meter van elke plant bevindt die u van plan bent water te geven.

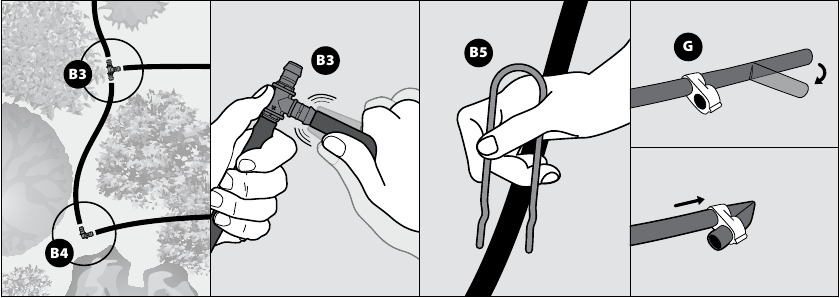

3. Sluit de 1/2" slang aan en zet deze vast
   Gebruik 1/2" weerhaak-fittingen om de slangsecties te verbinden. Zet hem vervolgens vast met een pin (B5).
   TIP Voeg de eindsluiting (G) toe om het open uiteinde van de grote slang af te sluiten. U kunt deze verwijderen om het systeem te spoelen en leeg te laten lopen voor de winter.

4. Plaats een kleine slang naar individuele planten
   Knip en plaats stukken kleine 1/4" slang tussen de grote slang en de planten.

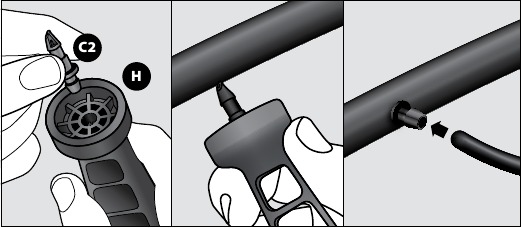

5. Sluit de kleine slang aan op de grote slang
   Steek de 1/4" weerhaak-koppeling (C2) in het installatiegereedschap (H). Druk de punt stevig in de grote 1/2" slang (B1). Verwijder het gereedschap en druk de kleine 1/4" slang (C1) op de kop van de koppeling.

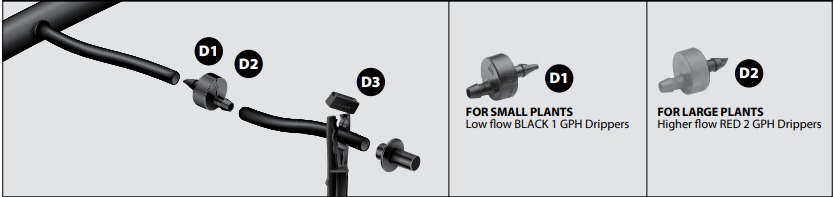

6. Installeer druppelaars
   Steek druppelaars in de kleine 1/4" slang zoals afgebeeld. Let op: de stroomrichting is weg van het puntige (scherpe) uiteinde. Zet elke druppelaar in de buurt van de basis van uw planten vast met de plastic pinnen met insectenkappen (D3). U vindt de insectenkappen bevestigd aan de plastic pinnen. Knip een kort stuk 1/4" slang en klem deze tussen de druppelaar en de insectenkap, zoals afgebeeld.

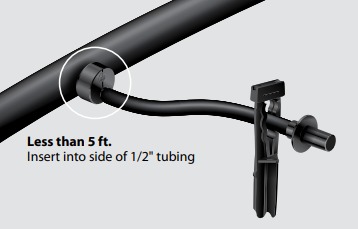

TIP Bij het installeren van druppelaars en 1/4" slang om individuele planten water te geven, is de plaatsing van de druppelaar anders, afhankelijk van hoe ver de planten zich van de zwarte distributieslang bevinden.

7. Installeer bubbelaars
   Bevestig de bubbelaar aan de kleine 1/4" slang met de ingebouwde weerhaak-inlaat van de bubbelaar. Draai de bovenste dop om de sproeiafstand en de stroomsnelheid aan te passen.

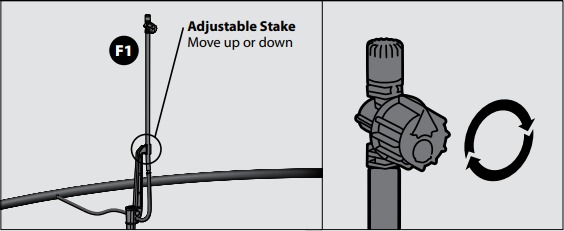

8. Installeer microsproeiers
   Sluit de vastgezette microsproeiers aan met behulp van kleine 1/4" slang die vooraf is bevestigd. Pas de pinnen aan om hogere planten vrij te maken. Let op hoe de zijkantknop kan worden gedraaid om de sproeiafstand aan te passen. U kunt die laatste aanpassing uitvoeren nadat de installatie is voltooid en de kraan is aangezet.

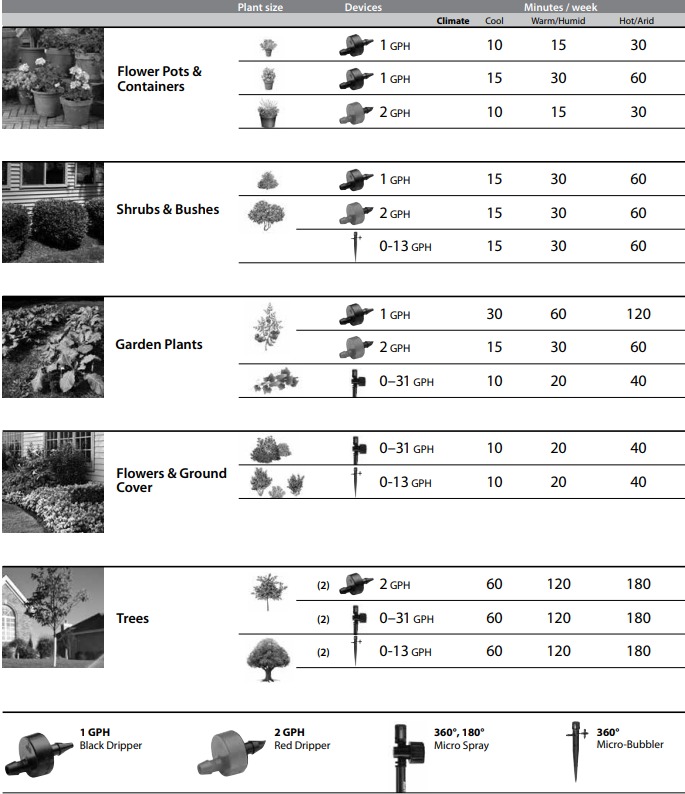

WATERGEEFTIJDEN

OPMERKINGEN
Dit zijn slechts startrichtlijnen. Pas deze aan voor uw specifieke planten, klimaat, seizoen en bodem.
