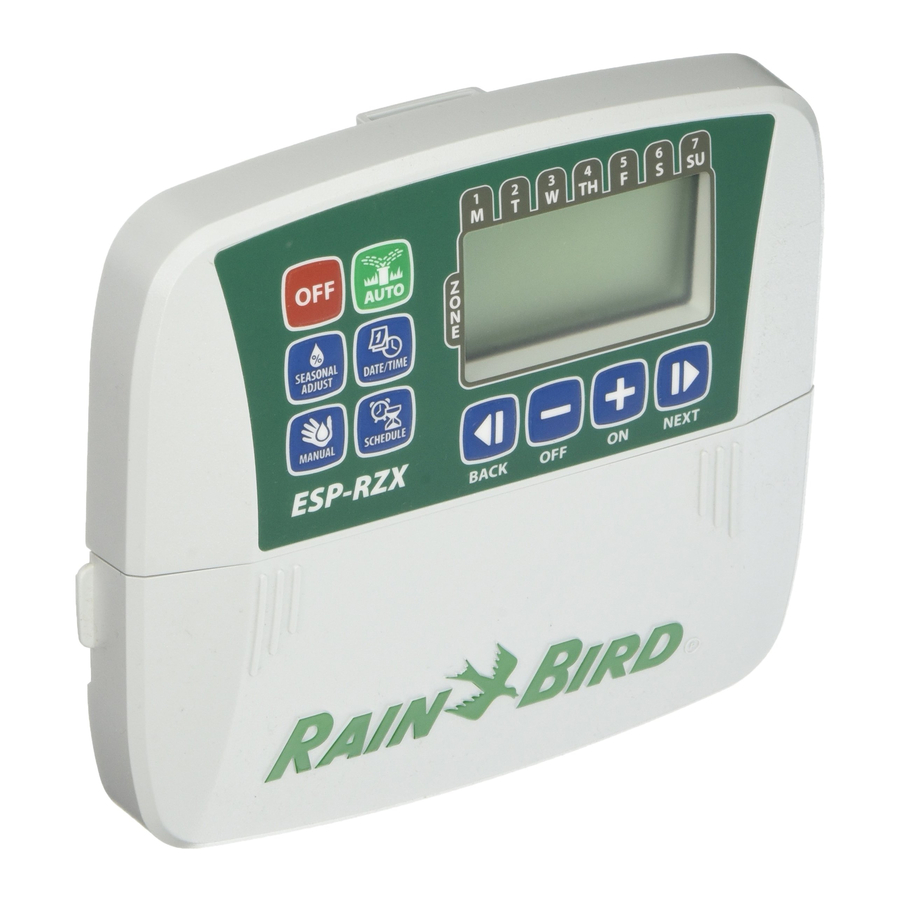

Rain Bird ESP-RZX Handleiding

Installatie

Binnenmodel

Controller monteren

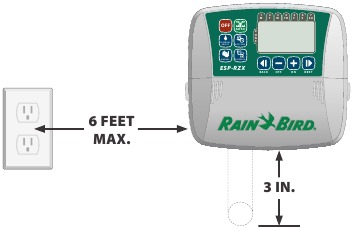

Kies een geschikte montagelocatie op een binnenmuur binnen 1,8 meter (6 voet) van een geaard stopcontact. Laat ruimte vrij voor leidingaansluitingen onder het apparaat

LET OP: Gebruik GEEN stopcontact dat wordt bediend door een secundaire AAN/UIT-lichtschakelaar of GFI-stopcontact.

Pak de twee handgrepen aan weerszijden van de afdekking van de bedradingsruimte vast en trek deze naar u toe om deze te verwijderen.

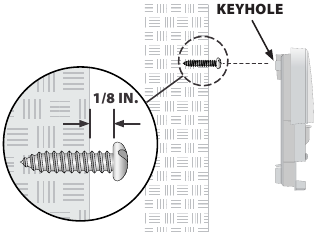

Draai een montageschroef in de muur. Laat een opening van 1/8 inch tussen de schroefkop en het muuroppervlak.
LET OP: Gebruik indien nodig de meegeleverde ankers om ervoor te zorgen dat de schroeven stevig kunnen worden vastgedraaid.

Zoek de sleutelgatsleuf aan de achterkant van de controller en hang het apparaat stevig aan de montageschroef.

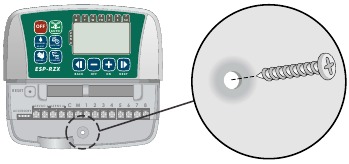

Draai een tweede montageschroef door het open gat in de bedradingsruimte en in de muur. Controleer of het apparaat stevig aan de muur is bevestigd.

Stroom aansluiten

Leid het netsnoer van de transformator door de leidingopening aan de onderkant van het apparaat.

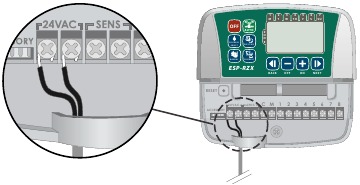

Sluit de twee einddraden op het netsnoer aan op de twee 24VAC-aansluitingen op de controller.

Steek de transformator in het stopcontact.

Steek de transformator PAS in het stopcontact nadat u alle bedradingsaansluitingen hebt voltooid en gecontroleerd.

Buitenmodel

Controller monteren

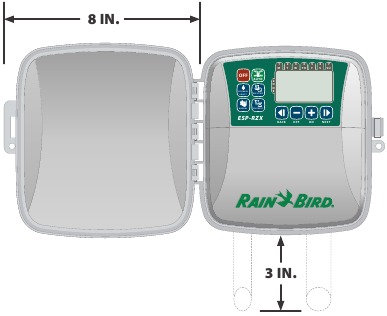

• Kies een geschikte montagelocatie met toegang tot een externe elektrische stroombron. Laat ruimte vrij voor de scharnierende deur van de controller om volledig naar links te zwenken en ruimte voor leidingaansluitingen onder het apparaat.

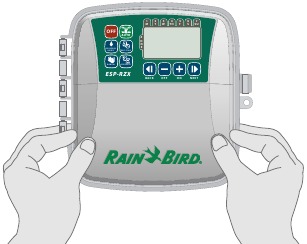

• Trek de buitenste deur van de controller open en zwenk deze naar links; pak vervolgens de afdekking van de bedradingsruimte vast en trek deze naar u toe om deze te verwijderen.

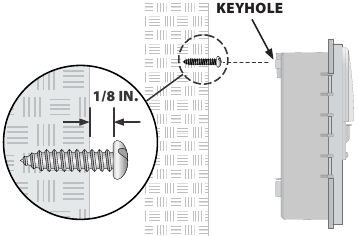

• Draai een montageschroef in de muur. Laat een opening van 1/8 inch tussen de schroefkop en het muuroppervlak.
  LET OP: Gebruik indien nodig de meegeleverde ankers om ervoor te zorgen dat de schroeven stevig kunnen worden vastgedraaid.
• Zoek de sleutelgatsleuf aan de achterkant van de controller en hang het apparaat stevig aan de montageschroef.

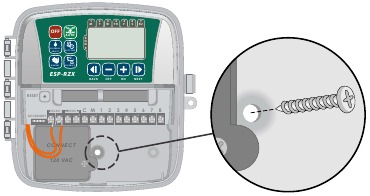

• Draai een tweede montageschroef door het open gat in de bedradingsruimte en in de muur. Controleer of het apparaat stevig aan de muur is bevestigd.


Stroom aansluiten

De ESP-RZX-buitencontroller heeft een interne transformator die de voedingsspanning verlaagt (120 VAC in Amerikaanse modellen; 230 VAC in internationale modellen; 240 VAC in Australische modellen) tot 24 VAC. U moet voedingsdraden aansluiten op de drie draden van de transformator. (Lijn, Nul, Aarde).

Elektrische schok kan ernstig letsel of de dood veroorzaken. Zorg ervoor dat de stroomtoevoer is uitgeschakeld voordat u stroomdraden aansluit.

Alle elektrische aansluitingen en bedrading moeten voldoen aan de lokale bouwvoorschriften.

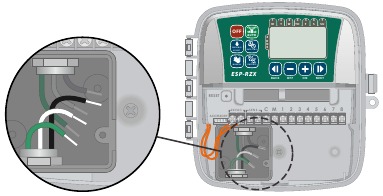

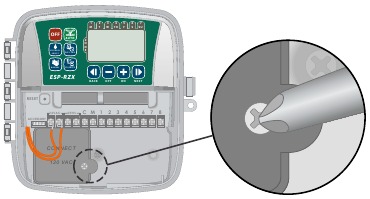

• Zoek het bedradingscompartiment van de transformator in de linkerbenedenhoek van de controller. Gebruik een schroevendraaier om de afdekking te verwijderen en de aansluitdraden van de transformator bloot te leggen.

• Leid de drie externe stroombronkabels door de leidingopening aan de onderkant van het apparaat en in het bedradingscompartiment.
  LET OP: Verwijder indien nodig de knock-out aan de onderkant van de controller onder de transformator en bevestig een 1/2 inch leiding aan het apparaat.

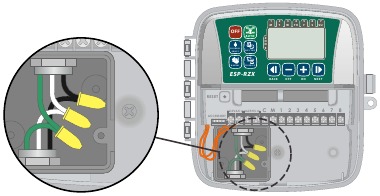

• Gebruik de meegeleverde draadmoeren om de externe stroombronkabels (twee stroom en één aarde) aan te sluiten op de transformatoraansluitkabels in het bedradingscompartiment.

  De aardingsdraad moet worden aangesloten om bescherming tegen elektrische stroomstoten te bieden.


  Stroombedradingsaansluitingen
  120 VAC (VS)	230 VAC (Internationaal)
  Zwarte voedingsdraad (heet) naar de zwarte transformatordraad	Zwarte voedingsdraad (heet) naar de zwarte transformatordraad
  Witte voedingsdraad (neutraal) naar de witte transformatordraad	Blauwe voedingsdraad (neutraal) naar de blauwe transformatordraad
  Groene voedingsdraad (aarde) naar de groene transformatordraad	Groen-met-geel-gestreepte voedingsdraad (aarde) naar de groen-met-geel-gestreepte transformatordraad

• Controleer of alle bedradingsaansluitingen stevig vastzitten, plaats vervolgens de afdekking van het bedradingscompartiment terug en zet deze vast met de schroef.

  Schakel de stroom PAS in nadat u alle bedradingsaansluitingen hebt voltooid en gecontroleerd.
  LET OP: Gebruik GEEN stopcontact dat wordt bediend door een secundaire AAN/UIT-lichtschakelaar of GFI-stopcontact.
  LET OP: Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.
  Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.

  Als het netsnoer van een buitencontroller beschadigd is, moet het worden vervangen door een speciaal snoer of een speciale assemblage die verkrijgbaar is bij de fabrikant of zijn servicevertegenwoordiger.
  Als het netsnoer van een binnencontroller beschadigd is, moet het worden vervangen door de fabrikant, zijn servicevertegenwoordiger of een soortgelijk gekwalificeerd persoon om gevaar te voorkomen.

Bedradingsaansluitingen

Sluit de klepdraden aan voor elke zone en voor (optioneel) hoofdklep, pomprelais of regensensor.
LET OP: Als u een buitenmodel installeert, leid dan alle velddraden door een leiding of door de knock-out aan de achterkant van het apparaat.

Zonekleppen aansluiten

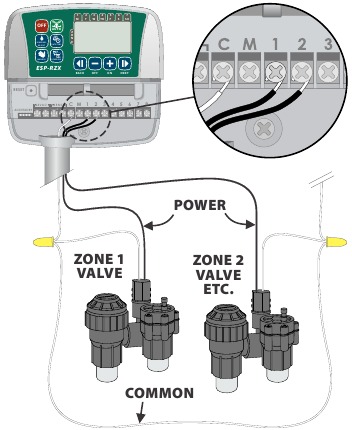

• Sluit de voedingsdraad van elke zoneklep aan op het bijbehorende zonenummer op het klemmenblok van de controller.
• Sluit de gemeenschappelijke draad van elke klep aan op de COMMON (C) (Gemeenschappelijk (C)) -aansluiting.

Hoofdklep aansluiten

Sluit een optionele hoofdklep aan op de ESP-RZX-controller.

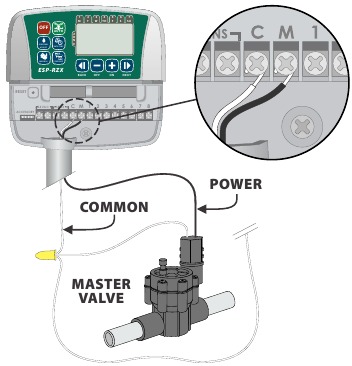

• Sluit de voedingsdraad van de hoofdklep aan op de master (M) (hoofd (M)) -aansluiting op het klemmenblok van de controller.
• Sluit de gemeenschappelijke draad van de hoofdklep aan op de COMMON (C) (Gemeenschappelijk (C)) -aansluiting.

Pomprelais aansluiten

Sluit een optioneel pomprelais aan op de ESPRZX-controller.
Pompen worden op sommige plaatsen gebruikt om water uit een bron of andere bron te halen. Als u een pomp activeert vanaf de controller, moet u een pomprelais installeren.
Een pomprelais wordt op dezelfde manier op de controller aangesloten als een hoofdklep, maar wordt anders aangesloten op de waterbron.
LET OP: de ESP-RZX-controller levert GEEN hoofdstroom voor een pomp.

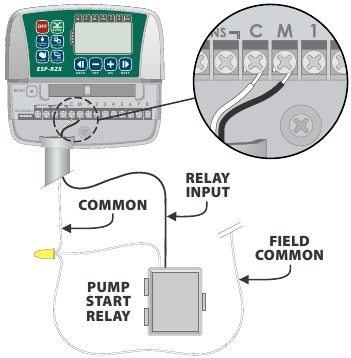

• Sluit de relaisingangsdraad van het pomprelais aan op de master (M) (hoofd (M)) -aansluiting op het klemmenblok van de controller.

• Sluit de gemeenschappelijke draad van het pomprelais aan op de COMMON (C) (Gemeenschappelijk (C)) -aansluiting.
  LET OP: Om mogelijke schade aan de pomp te voorkomen bij gebruik van een pomprelais, sluit u een korte jumperdraad van alle ongebruikte zoneaansluitingen aan op de dichtstbijzijnde gebruikte zoneaansluiting.
  Als bijvoorbeeld een 4-zone controllermodel in gebruik is met slechts twee aangesloten zones, leidt u de aansluitingen voor zone 3 en 4 naar de dichtstbijzijnde actieve aansluiting (in dit voorbeeld zone 2).

Regensensor aansluiten

Sluit een optionele regensensor aan op de ESP-RZX-controller.

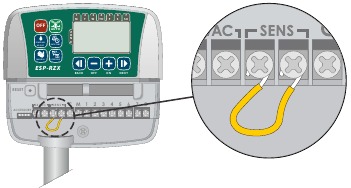

• Verwijder op het klemmenbord de jumperdraad van de SENS-aansluitingen.

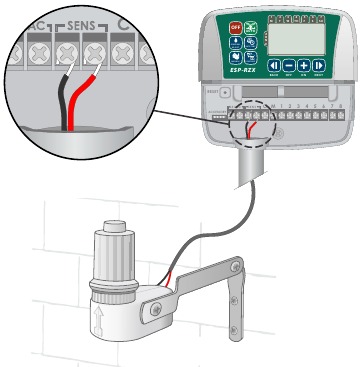

• Sluit beide regensensordraden aan op de SENS-aansluitingen.


Opties en speciale functies

Batterijen plaatsen

De ESP-RZX kan de datum en tijd onthouden als er batterijen zijn geplaatst als back-up.
LET OP: Uw programmering wordt opgeslagen in een niet-vluchtig geheugen en blijft in de controller staan, zelfs als er geen batterijen zijn geplaatst.

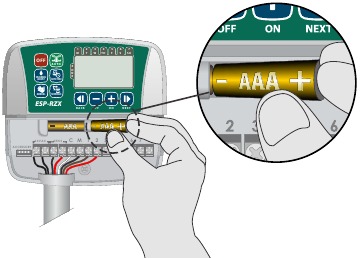

• Plaats twee AAA-batterijen in de batterijsleuf boven het aansluitblok, zoals hieronder weergegeven.


Resetknop

Als de controller niet goed werkt, kunt u proberen op RESET te drukken.
LET OP: Alle eerder geprogrammeerde bewateringsschema's blijven in het geheugen opgeslagen, maar de huidige datum/tijd moet opnieuw worden ingesteld.

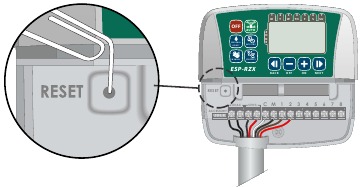

• Steek een klein hulpmiddel, zoals een paperclip, in het toegangsgat en druk tot de controller is gereset.


Regensensor-bypass

De controller kan handmatig worden ingesteld om een regensensor te OBEY (gehoorzamen) of IGNORE (negeren).
LET OP: De instellingen voor de regensensor-bypass kunnen niet worden gewijzigd terwijl de controller aan het bewateren is.

Bypass instellen voor alle zones

• Druk op de AUTO (AUTO) toets.

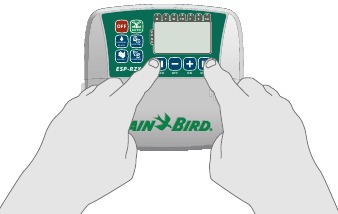

• Houd tegelijkertijd de toetsen BACK (TERUG) en NEXT (VOLGENDE) ingedrukt en laat ze los om te schakelen tussen OBEY en IGNORE.


Het NO RAIN SENSOR (geen regensensor) symbool wordt op het display weergegeven wanneer IGNORE is geselecteerd.

Probleemoplossing

Foutdetectie

De ESP-RZX controller heeft een ingebouwde foutdetectie die een elektrische kortsluiting of overbelasting op de uitgangslijn van een zone detecteert.
In geval van een fouttoestand, worden de volgende stappen uitgevoerd met betrekking tot de fout:

• Het betreffende zonenummer en het "Err" (fout) waarschuwingsbericht worden weergegeven op het display wanneer de unit in de AUTO of MANUAL WATERING (handmatige bewatering) modus staat.

• Alle irrigatie voor de betreffende zone wordt geannuleerd en de bewatering gaat verder naar de volgende werkende zone in de irrigatiewachtrij.
  LET OP: De controller zal proberen de betreffende zone opnieuw te bewateren bij de volgende geplande bewatering. Een succesvolle bewatering heft de fouttoestand die aan die zone is gekoppeld op.

Problemen met bewatering

Elektrische problemen

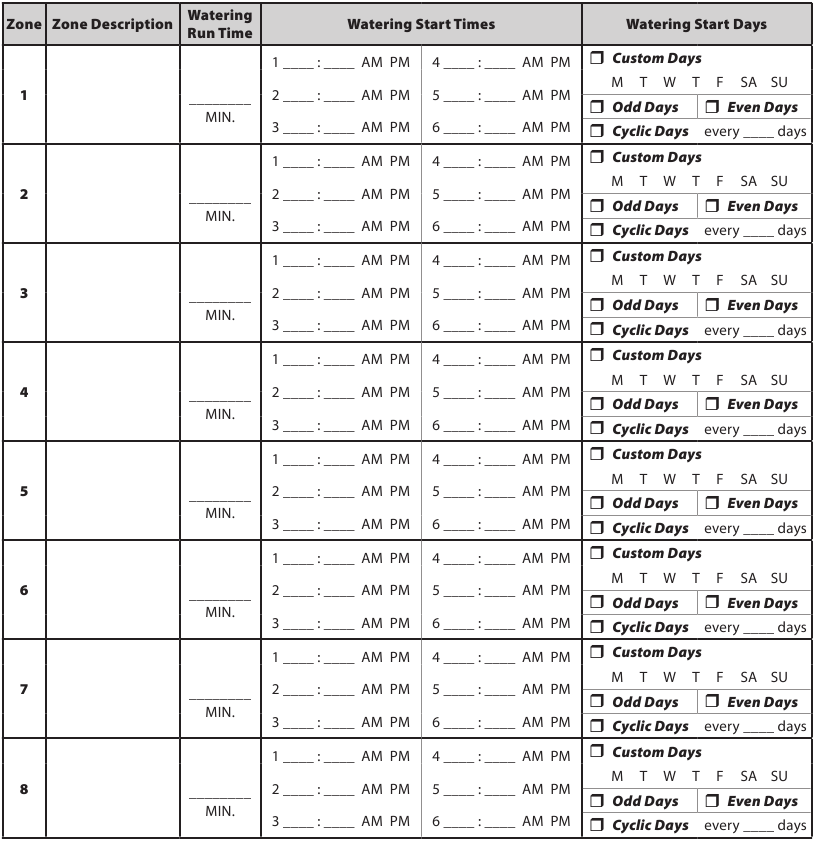

Programmeeroverzicht

Plan voordat u uw controller programmeert het bewateringsschema voor elke zone met behulp van het programmeeroverzicht en bewaar het ter referentie.

• Voer in de kolom Zonebeschrijving een korte beschrijving in, zoals "voortuin" of "zijtuin".
• Voer de bewateringstijd voor die zone in.
• Voer de bewateringstijden in (maximaal zes in totaal).
• Selecteer de bewateringsdagen (selectievakje). Als Aangepaste dagen is geselecteerd, omcirkel dan de dagen van de week waarop u wilt bewateren. Als Cyclische dagen is geselecteerd, voer dan een getal in van 1-14.
