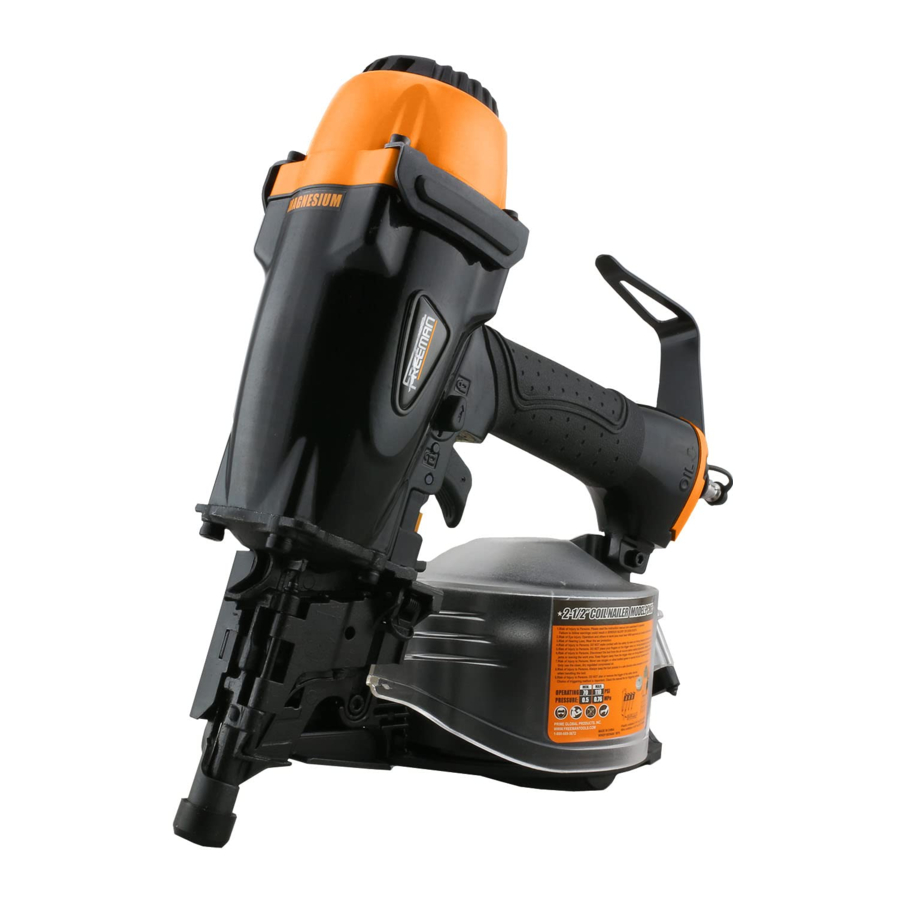

Freeman PCN65 - Gebruikershandleiding coil tacker

SYMBOLEN

• In deze handleiding, op de labels, verpakkingen en alle andere informatie die bij dit gereedschap wordt geleverd. De volgende signaalwoorden en betekenissen zijn bedoeld om de risiconiveaus van dit gereedschap uit te leggen.

SYMBOLEN	SIGNAAL	BETEKENIS
	WAARSCHUWING:	Geeft een mogelijk gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot de dood of ernstig letsel.
	VOORZICHTIG:	Geeft een mogelijk gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot licht of matig letsel.
	VOORZICHTIG:	(Zonder symbool) Geeft een situatie aan die kan leiden tot materiële schade.

ALGEMENE VEILIGHEIDSREGELS

• Bewaar deze handleiding voor de veiligheidswaarschuwingen en voorzorgsmaatregelen, bediening, inspectie, onderhoud. Bewaar deze handleiding en het aankoopbewijs op een veilige en droge plaats voor toekomstig gebruik.

Om ernstig persoonlijk letsel te voorkomen, probeer dit product niet te gebruiken voordat u deze handleiding grondig hebt gelezen en volledig hebt begrepen. Bewaar deze handleiding en lees deze regelmatig door voor een veilige werking en om anderen te instrueren die deze mogelijk gebruiken

WERKGEBIED

• Houd het werkgebied schoon en goed verlicht. Rommelige werkbanken en donkere plekken verhogen het risico op ongelukken.
• Gebruik het gereedschap niet in explosieve omgevingen, zoals in de buurt van ontvlambare vloeistoffen, gassen of stof. Het gereedschap veroorzaakt een vonk die ontvlambare vloeistoffen, gassen of stof kan ontsteken.
• Houd omstanders, kinderen en anderen uit de buurt tijdens het gebruik van het gereedschap. Afleiding kan leiden tot onjuist gebruik en letsel veroorzaken.
• Vermijd onbedoeld afvuren. Wees altijd voorzichtig om te voorkomen dat u per ongeluk afvuurt. Richt niet op uzelf of iemand anders, ongeacht of het bevestigingsmiddelen bevat of niet.

PERSOONLIJKE VEILIGHEID

• Draag altijd oogbescherming. De gebruiker en anderen in het werkgebied moeten altijd een ANSI-goedgekeurde veiligheidsbril met zijbeschermers dragen. Oogbescherming wordt gebruikt om te beschermen tegen rondvliegende bevestigingsmiddelen en puin, die ernstig oogletsel kunnen veroorzaken. U kunt de bril gebruiken die bij het gereedschap is verpakt.
• Draag altijd gehoorbescherming bij het gebruik van het gereedschap. Langdurige blootstelling aan lawaai met hoge intensiteit kan gehoorverlies veroorzaken.
• Gebruik veiligheidsuitrusting. Een stofmasker, antislip veiligheidsschoenen en een veiligheidshelm moeten worden gebruikt voor de toepasselijke omstandigheden. Draag een volledig gelaatsscherm als u metaalvijlsel of houtsnippers produceert.
• Kleed u correct. Draag geen losse kleding of sieraden. Houd lang haar bijeen. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
• Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van een elektrisch gereedschap. Gebruik het gereedschap niet als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het gebruik van het gereedschap kan ernstig letsel veroorzaken.
• Vermijd onbedoeld afvuren. Houd uw vingers uit de buurt van de trekker wanneer u geen bevestigingsmiddelen indrijft, vooral wanneer u het gereedschap op de luchttoevoer aansluit.
• Zorg altijd voor een goede steun en evenwicht. Een goede steun en evenwicht zorgen voor een betere controle over het gereedschap in onverwachte situaties.
• Niet gebruiken op een ladder of onstabiele steunen. Een stabiele steun op een stevige ondergrond zorgt voor een betere controle over het gereedschap in onverwachte situaties.
• Zorg ervoor dat de slang vrij is van obstakels of haken. Verwarde of in de knoop geraakte slangen kunnen leiden tot verlies van evenwicht of steun en kunnen beschadigd raken, wat kan leiden tot letsel.

GEBRUIK EN ONDERHOUD VAN GEREEDSCHAP

• Ken dit gereedschap. Lees de handleiding zorgvuldig door, leer de toepassingen en beperkingen ervan kennen, evenals de specifieke potentiële gevaren die aan dit gereedschap zijn verbonden.
• Gebruik alleen bevestigingsmiddelen die worden aanbevolen voor uw modellen. Gebruik geen verkeerde bevestigingsmiddelen en laad de bevestigingsmiddelen niet verkeerd.
• Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het gereedschap kunnen beïnvloeden. Laat het gereedschap repareren voordat u het gebruikt als het beschadigd is. Veel ongevallen worden veroorzaakt door slecht onderhouden gereedschap.
• Onderhoud gereedschap met zorg. Houd het gereedschap schoon. Een goed onderhouden gereedschap vermindert het risico op vastlopen en is gemakkelijker te bedienen.
• Bewaar gereedschap buiten het bereik van kinderen en andere ongetrainde personen. Gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
• Controleer de werking van het gereedschap voor gebruik. Gebruik het gereedschap niet als het werkstukcontactmechanisme niet correct werkt, omdat er per ongeluk een bevestigingsmiddel kan worden ingedreven.
• Gebruik het gereedschap niet als de trekker niet goed werkt. Elk gereedschap dat niet met de trekker kan worden bediend, is gevaarlijk en moet worden gerepareerd.
• Forceer het gereedschap niet. Gebruik het juiste gereedschap voor uw toepassing. Het juiste gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
• Gebruik klemmen of een andere praktische manier om het werkstuk vast te zetten en te ondersteunen op een stabiel platform. Het vasthouden van een gereedschap met de hand of tegen het lichaam is onstabiel en kan leiden tot verlies van controle.
• Houd het gereedschap en het handvat droog, schoon en vrij van olie en vet. Gebruik altijd een schone doek bij het schoonmaken. Gebruik nooit remvloeistoffen, benzine, producten op basis van petroleum of sterke oplosmiddelen om uw gereedschap schoon te maken.
• Gebruik het gereedschap niet als hamer.
• Gebruik dit gereedschap nooit op een manier die ertoe kan leiden dat een bevestigingsmiddel op iets anders dan het werkstuk wordt gericht.
• Draag het gereedschap altijd aan het handvat. Draag het gereedschap nooit aan de luchtslang.
• Gebruik het gereedschap niet als het lucht lekt of niet goed werkt.
• Gebruik het gereedschap niet als het geen leesbaar waarschuwingslabel bevat.

GEREEDSCHAPSONDERHOUD

• Gebruik alleen accessoires die door de fabrikant zijn geïdentificeerd voor het specifieke gereedschapsmodel.
• Het gebruik van niet-goedgekeurde onderdelen of het niet opvolgen van de onderhoudsinstructies kan een risico op letsel vormen.
• Gebruik alleen de smeermiddelen die bij het gereedschap worden geleverd of die door de fabrikant zijn gespecificeerd.
• Gereedschapsonderhoud mag alleen worden uitgevoerd door gekwalificeerd reparatiepersoneel.

WERKING

• Drijf geen bevestigingsmiddelen in de buurt van de rand van het materiaal. Het werkstuk kan splijten waardoor het bevestigingsmiddel of een afketsing ontstaat, waardoor u of mensen in de buurt gewond raken.
• Draag het gereedschap niet van plaats naar plaats terwijl u de trekker vasthoudt. Een onbedoelde ontlading kan het gevolg zijn. De keuze van de triggermethode is belangrijk. Raadpleeg de handleiding voor triggeropties.
• Tijdens normaal gebruik zal het gereedschap onmiddellijk na het indrijven van een bevestigingsmiddel terugveren. Dit is een normale functie van het gereedschap. Probeer de terugslag niet te voorkomen door het gereedschap tegen het werkstuk te houden. Beperking van de terugslag kan ertoe leiden dat er een tweede bevestigingsmiddel uit het gereedschap wordt gedreven. Houd het handvat stevig vast en laat het gereedschap het werk doen. Het niet opvolgen van deze waarschuwing kan leiden tot ernstig persoonlijk letsel.
• Drijf geen bevestigingsmiddelen bovenop andere bevestigingsmiddelen of met het gereedschap in een te steile hoek, omdat dit kan leiden tot afbuiging van bevestigingsmiddelen, wat letsel kan veroorzaken.
• Activeer het gereedschap niet tenzij u van plan bent een bevestigingsmiddel in het werkstuk te drijven.
• Behandel het gereedschap altijd met zorg:
  • Respecteer het gereedschap als een werkend werktuig.
  • Doe nooit mee aan onbezonnen gedrag.
  • Haal de trekker nooit over tenzij de neus op het werk is gericht.
  • Houd anderen op veilige afstand van het gereedschap terwijl het gereedschap in werking is, omdat onbedoelde activering kan optreden, wat mogelijk letsel kan veroorzaken.

LUCHTTOEVOER EN AANSLUITINGEN

• De connector op het gereedschap mag geen druk vasthouden wanneer de luchttoevoer is losgekoppeld. Als er een verkeerde fitting wordt gebruikt, kan het gereedschap na het loskoppelen onder druk blijven staan en dus een bevestigingsmiddel indrijven, zelfs nadat de luchtleiding is losgekoppeld, wat mogelijk letsel kan veroorzaken.
• Gebruik geen zuurstof, brandbare gassen of gasflessen als energiebron voor dit gereedschap. Er kan een explosie optreden, die letsel of de dood kan veroorzaken.
• Niet aansluiten op een luchtcompressor die mogelijk meer dan 200 Psi kan leveren. Omdat het gereedschap kan barsten, wat mogelijk letsel kan veroorzaken.
• Koppel altijd de luchtbron los:
  • Voordat u aanpassingen maakt.
  • Bij het onderhouden van het gereedschap.
  • Bij het verhelpen van een blokkering.
  • Wanneer het gereedschap niet in gebruik is.
  • Bij het verplaatsen naar een ander werkgebied, omdat onbedoelde activering kan optreden, wat letsel kan veroorzaken.

GEREEDSCHAP LADEN

• Laad het gereedschap niet met bevestigingsmiddelen wanneer een van de bedieningselementen is geactiveerd.
• Plaats nooit een hand of een ander lichaamsdeel in het afvoergebied van het gereedschap voor bevestigingsmiddelen.
• Richt het gereedschap nooit op iemand.
• Haal de trekker niet over en druk de werkstukcontact niet in, omdat onbedoelde activering kan optreden, wat mogelijk letsel kan veroorzaken.

De waarschuwingen en voorzorgsmaatregelen die hierboven worden besproken, kunnen niet alle mogelijke omstandigheden en situaties dekken die zich kunnen voordoen. De gebruiker moet begrijpen dat gezond verstand en voorzichtigheid factoren zijn die niet in dit product kunnen worden ingebouwd, maar door de gebruiker moeten worden toegepast.

UITPAKKEN

• Dit gereedschap is volledig gemonteerd verzonden.
• Zorg ervoor dat alle items die in de paklijst staan, zijn inbegrepen.
• Verwijder het gereedschap en alle accessoires voorzichtig uit de doos.
• Inspecteer het gereedschap zorgvuldig om er zeker van te zijn dat er tijdens de verzending geen breuk of schade is opgetreden.
• Gooi het verpakkingsmateriaal niet weg totdat u het gereedschap zorgvuldig hebt geïnspecteerd en naar tevredenheid hebt bediend.
• Als er onderdelen beschadigd zijn of ontbreken, bel dan 1-888-669-5672.

PAKLIJST
Coil tacker
Luchtconnector
Afstelgereedschap
Smeerolie
Antistofkap
Gebruiksaanwijzing
Veiligheidsbril
Riemhaak

Als er onderdelen ontbreken, gebruik dit gereedschap dan niet totdat de ontbrekende onderdelen zijn vervangen. Als u dit niet doet, kan dit leiden tot ernstig persoonlijk letsel.

Probeer dit gereedschap niet aan te passen of accessoires te maken die niet worden aanbevolen voor gebruik met dit gereedschap. Elke dergelijke wijziging of aanpassing is misbruik en kan leiden tot een gevaarlijke situatie die kan leiden tot ernstig persoonlijk letsel.

FUNCTIES

SPECIFICATIES

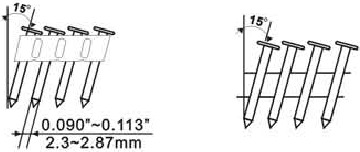

Bevestigingsmiddelen:

Kunststof collatie: 1-1/4" tot 2-1/2" (32-65 mm)
Draad collatie: 1-3/4" tot 2-1/2" (45-65 mm)

Compatibel met Hitachi. DeWalt, Porter Cable, Duo-Fast, Senco, & Generic 15°Collated Siding Nails.

FUNCTIES

• 360° VERSTELBARE UITLAAT
  Hiermee kan de gebruiker lucht uit de buurt van vuil richten.
• OLIEVRIJ ONTWERP
  Voor minder onderhoud.
• DRIVER BLADE UIT ÉÉN STUK
  Voor verhoogde duurzaamheid.
• GEANODISEERDE ALUMINIUM CILINDER
  Voor een lange levensduur.
• HANDGREEP MET COMFORTGRIP
  Voor meer comfort en controle.
• MAGNESIUM BEHUIZING
  Lichtgewicht gereedschap, ideaal voor langdurig gebruik.
• LUCHTFITER
  Houdt de interne componenten vrij van vuil, waardoor de levensduur van het gereedschap wordt verlengd.
• VUURSLOT
  Voorkomt onbedoeld afvuren wanneer het gereedschap niet in gebruik is.
• VERSTELBARE DIEPTE
  De diepte is eenvoudig instelbaar voor verschillende toepassingen.
• NIET-BESCHADIGENDE VEILIGHEIDSCONTACT
  Elimineert schade aan werkoppervlakken.

WERKING

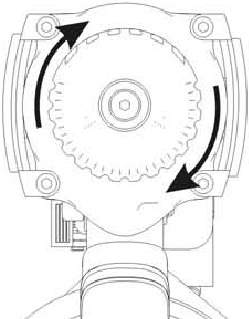

DE UITLAAT AANPASSEN

De verstelbare uitlaat op de dop van het gereedschap stelt gebruikers in staat om de uitlaat te richten op basis van de voorkeur van de gebruiker.
Om de richting aan te passen, draait u de uitlaatdop in de gewenste richting.

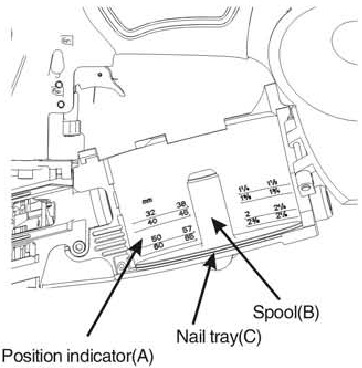

HET VERZETTE MAGAZINE AANPASSEN

De laadfunctie is ontworpen voor snel en eenvoudig herladen. Om vastlopen te voorkomen, moet u het magazine altijd aanpassen aan de juiste positie voor de maat spijkers die u wilt gebruiken. Er is een aanpassingsindicator (A) in het magazine om u te helpen de juiste positie te kiezen.
Om het magazine aan te passen, trekt u de spoel (B) omhoog naar de gewenste positie en draait u deze vervolgens met de klok mee om hem vast te zetten. Draai hem tegen de klok in om de spijkerlade (C) te laten zakken.

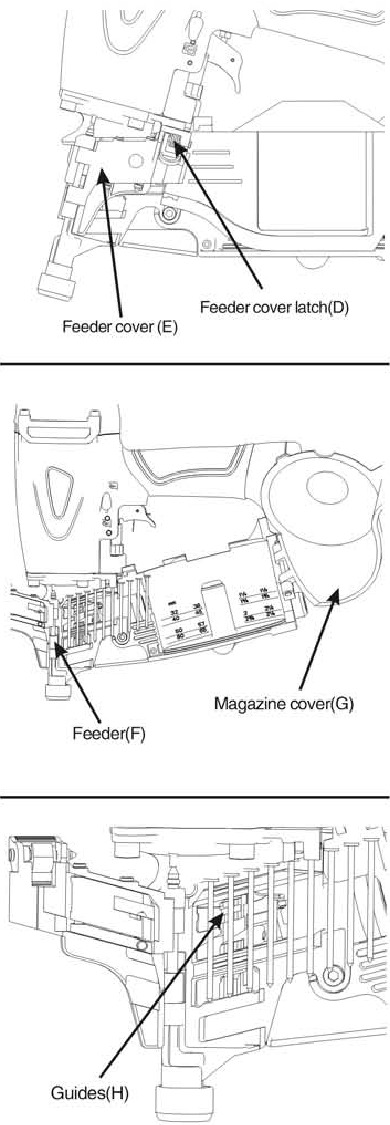

SPIJKERS LADEN

1. Sluit het gereedschap aan op de luchttoevoer.
2. Druk de vergrendeling van het invoer deksel (D) in en open het deksel (E).
3. Open het magazine deksel (G).
4. Schuif de spijkerrol op de spoel (c) met de spijkers naar beneden gericht.
5. Steek de eerste spijker in de aanvoer (F). De eerste spijker moet in de neus van het gereedschap zitten.
6. Plaats de tweede spijker tussen de geleiders (H), de spijkerkoppen moeten in de baan liggen.
7. Sluit het magazine deksel (G).
8. Sluit het invoer deksel (E) stevig en klik het op zijn plaats. Zorg ervoor dat het invoer deksel is vergrendeld voordat u de werkzaamheden hervat.

Het gereedschap kan afgaan wanneer het voor het eerst op de luchtbron wordt aangesloten. Sluit het gereedschap altijd aan op de luchtbron voordat u bevestigingsmiddelen laadt om letsel door onbedoelde cycli te voorkomen. Zorg er altijd voor dat het magazijn van het gereedschap leeg is aan het begin van elke werksessie, voordat u het op een luchtbron aansluit.

Houd het gereedschap van uzelf en anderen af gericht bij het laden van bevestigingsmiddelen. Als u dit niet doet, kan dit leiden tot mogelijk ernstig persoonlijk letsel.

Gebruik alleen de bevestigingsmiddelen die worden aanbevolen voor gebruik met dit gereedschap. Het gebruik van andere bevestigingsmiddelen kan leiden tot een storing in het gereedschap, wat kan leiden tot ernstig letsel.

Laad nooit bevestigingsmiddelen met het werkstukcontact of de trekker geactiveerd. Dit kan leiden tot mogelijk ernstig persoonlijk letsel.

DE BEVESTIGINGSMIDDELEN VERWIJDEREN

1. Koppel het gereedschap los van de luchttoevoer.
2. Open het invoer deksel (E) en het magazine deksel (G).
3. Til de bevestigingsstrip van de spoel (C) en verwijder de overgebleven spijkerrol.

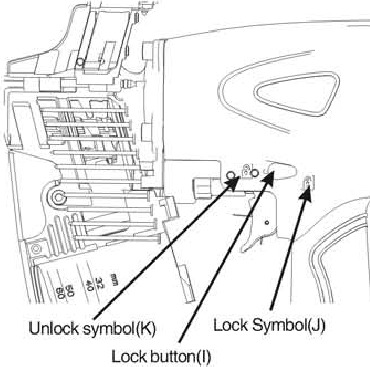

SCHIETVERGRENDELING

Het gereedschap is uitgerust met een schietvergrendelingsknop (l) naast de trekker. Zorg ervoor dat deze zich in de positie van het vergrendelingssymbool (J) bevindt wanneer het gereedschap niet in gebruik is. Voordat u het gereedschap gebruikt, draait u de FIRING LOCK naar de positie van het ontgrendelingssymbool (K).

DE LUCHTDRUK INSTELLEN

De benodigde hoeveelheid luchtdruk is afhankelijk van de grootte van de bevestigingsmiddelen en het materiaal van het werkstuk. Begin met het testen van de aandrijfdiepte door een testspijker in hetzelfde type werkstukmateriaal te drijven dat voor de daadwerkelijke klus wordt gebruikt.
Drijf een testbevestiger met de luchtdruk ingesteld op 90-95 psi. Verhoog of verlaag de luchtdruk om de laagste instelling te vinden die de klus met consistente resultaten zal uitvoeren.
Het is mogelijk om de gewenste diepte te bereiken met alleen luchtdrukaanpassingen. Als fijnere aanpassingen nodig zijn, gebruik dan de aandrijfdiepte aanpassing op de

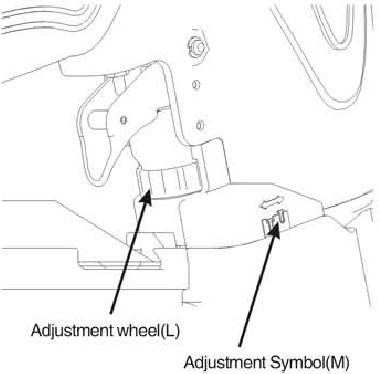

DIEPTE AANPASSING

De aandrijfdiepte van de bevestigingsmiddelen is instelbaar. Om de diepte aan te passen, gebruikt u de aandrijfdiepte aanpassing

1. Koppel het gereedschap los van de luchtbron.
2. Draai het aanpassingswiel (L) naar links of rechts om de aandrijfdiepte te wijzigen. Volg het aanpassingssymbool (M) dat op het gereedschap is gedrukt. Het aanpassingssymbool bevindt zich aan de rechterkant van het gereedschap.
3. Sluit het gereedschap weer aan op de luchtbron.
4. Drijf een testspijker na elke aanpassing totdat de gewenste diepte is ingesteld.

Het is raadzaam om de diepte op een reststuk te testen om de vereiste diepte voor de toepassing te bepalen.
Om de aandrijfdiepte te bepalen, past u eerst de luchtdruk aan en drijft u een testbevestiger. Overschrijd nooit 120 psi.

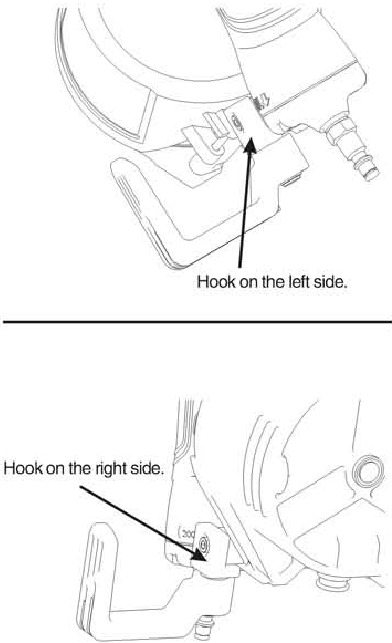

HAAK GEBRUIKEN

Het gereedschap is verpakt met een apart haaksysteem. Monteer de haak op het gereedschap voordat u de haak gebruikt. De haak kan aan zowel de linker- als de rechterkant worden geplaatst.

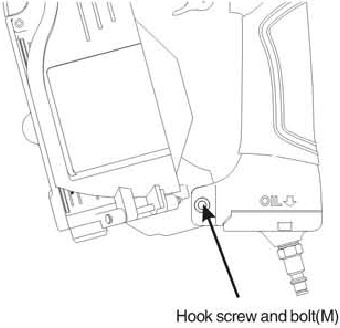

1. Draai de haakschroef en -bout (M) los en verwijder deze. Bewaar de schroef en bout voor toekomstig gebruik.

2. Plaats de haak in uw favoriete positie. Gebruik de langere schroef die bij de haak is verpakt en bevestig de haak aan het gereedschap.


OPMERKING:
Het plaatsen van de haak aan de linkerkant kan ongemak veroorzaken bij het openen van het magazine. Plaats de haak voor de meest handige bediening aan de strakke kant.

HET GEREEDSCHAP AFVUREN IN DE CONTACTACTIVERINGSMODUS

Het gereedschap is speciaal ontworpen voor de contactactiveringsmodus. Dit maakt een zeer snelle, herhaalde plaatsing van bevestigingsmiddelen mogelijk.

1. Sluit het gereedschap aan op de luchttoevoer.
2. Houd het gereedschap stevig vast om de controle te behouden.
3. Knijp en houd de trekker vast. Druk het gereedschap tegen het werkoppervlak om het werkstukcontact in te drukken en een bevestiger aan te drijven.
4. Laat het gereedschap wegschieten van het werkoppervlak terwijl de bevestiger wordt aangedreven.

OPMERKING:
Het gereedschap kan ook worden bediend door het werkstukcontact tegen het oppervlak te drukken en de trekker in te knijpen.

Tijdens normaal gebruik zal het gereedschap onmiddellijk na het aandrijven van een bevestiger terugschieten. Dit is een normale functie van het gereedschap. Probeer het terugschieten niet te voorkomen door het gereedschap tegen het werkstuk te houden. Beperking van het terugschieten kan ertoe leiden dat een tweede bevestiger uit het gereedschap wordt aangedreven. Houd het handvat stevig vast en laat het gereedschap het werk doen. Het niet opvolgen van deze waarschuwing kan leiden tot ernstig persoonlijk letsel.

BLOKKADES VERWIJDEREN

Af en toe kan een bevestiger vast komen te zitten in het vuurmechanisme van het gereedschap, waardoor het gereedschap onbruikbaar wordt. Om een vastgelopen bevestiger te verwijderen, volgt u de onderstaande stappen:

1. Koppel het gereedschap los van de luchtbron.
2. Open het invoer deksel en het magazine deksel.
3. Verwijder bevestigingsmiddelen uit het gereedschap.
4. Verwijder de vastgelopen bevestiger met behulp van een tang of een schroevendraaier indien nodig.
5. Sluit het gereedschap weer aan op de luchtbron.
6. Laad het gereedschap opnieuw met bevestigingsmiddelen.
7. Sluit het magazine deksel. Sluit het invoer deksel veilig.

Zorg ervoor dat er geen bevestiger in het magazine zit voordat u een blokkade opheft.

Koppel het gereedschap los van de luchtbron bij het opheffen van een blokkade. Nadat u het gereedschap hebt losgekoppeld van de luchtcompressor, zou er nog voldoende luchtdruk moeten zijn om het gereedschap af te vuren. Nadat de luchtslang is losgekoppeld, vuurt u het gereedschap altijd herhaaldelijk in afvalhout om ervoor te zorgen dat alle perslucht is verbruikt.

NIET-BESCHADIGENDE PAD

De niet-beschadigende pad die aan de neus van het gereedschap is bevestigd, helpt beschadiging en deuken te voorkomen bij het werken met zachtere houtsoorten.
Er zijn twee niet-beschadigende pads bij dit gereedschap verpakt. Een niet-beschadigende pad is voorgemonteerd op de gereedschapsneus. Er bevindt zich een extra vervangende niet-beschadigende pad aan de achterkant van het magazine.

Koppel het gereedschap los van de luchttoevoer voordat u de niet-beschadigende pad verwijdert of vervangt of de niet-beschadigende pad vervangt. Als u dit niet doet, kan dit leiden tot ernstig persoonlijk letsel.

ONDERHOUD

Telkens wanneer inspectie, onderhoud en reiniging worden uitgevoerd:

• Koppel het gereedschap los van de luchtbron.
• Maak het magazine volledig leeg.

ANTI-STOF

Elk FREEMAN gereedschap is verpakt met een anti-stofkap op de luchtconnector.
Houd de anti-stofkap op de luchtconnector wanneer het gereedschap niet in gebruik is.

SMERING

Frequente, maar niet overmatige, smering is vereist voor de beste prestaties. Olie voor het gereedschap die via de luchtleidingaansluiting wordt toegevoegd, smeert de interne onderdelen. Gebruik geen reinigingsmiddelolie of additieven, omdat deze smeermiddelen versnelde slijtage van de afdichtingen en bumpers in het gereedschap veroorzaken, wat resulteert in slechte gereedschapsprestaties en frequent gereedschapsonderhoud.

Smeer het gereedschap alleen met de aangegeven smeermiddelen.

REINIGING

Vermijd het gebruik van oplosmiddelen bij het reinigen van plastic onderdelen. De meeste kunststoffen zijn gevoelig voor schade door verschillende soorten commerciële oplosmiddelen en kunnen door het gebruik ervan beschadigd raken. Gebruik schone doeken om vuil, stof, olie, vet, enz. te verwijderen.

Laat remvloeistoffen, benzine, producten op petroleumbasis, penetratie oliën, enz. nooit in contact komen met plastic onderdelen. Chemicaliën kunnen plastic beschadigen, verzwakken of vernietigen, wat kan leiden tot ernstig persoonlijk letsel.

WERKING BIJ KOUD WEER

Voor gebruik bij koud weer, in de buurt van en onder het vriespunt, kan het vocht in de luchtleiding bevriezen en de werking van het gereedschap verhinderen. We raden het gebruik van luchtgereedschapsmeermiddel of permanente antivries (ethyleenglycol) aan als smeermiddel voor koud weer.

Bewaar gereedschap niet in een koude omgeving om vorst- of ijsvorming op de bedieningsventielen en mechanismen van het gereedschap te voorkomen, wat tot gereedschapsuitval kan leiden.

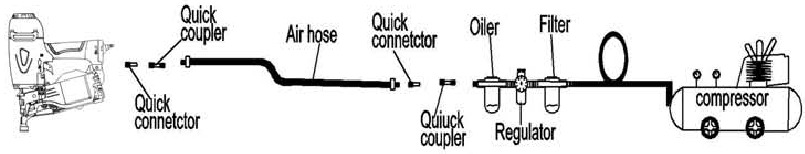

AANBEVOLEN AANSLUITING

De luchtcompressor moet een minimum van 70 psi kunnen aanhouden wanneer het gereedschap wordt gebruikt. Een onvoldoende luchttoevoer kan leiden tot een verlies aan vermogen en inconsistente aandrijving.

Niet aansluiten op een luchtcompressor die mogelijk meer dan 200 psi kan leveren. Aangezien het gereedschap kan barsten, wat mogelijk letsel kan veroorzaken.

PROBLEMEN OPLOSSEN

PROBLEMEN	MOGELIJKE OORZAKEN	SUGGESTIES VOOR OPLOSSINGEN
Luchtlekkage nabij de bovenkant van het gereedschap of in de buurt van de trekker	Losse schroeven. Versleten of beschadigde O-ringen of afdichtingen.	Schroeven aandraaien. Revisieset installeren.
Luchtlekkage nabij de onderkant van het gereedschap	Losse schroeven. Versleten of beschadigde O-ringen of afdichtingen.	Schroeven aandraaien. Revisieset installeren.
Gereedschap doet niets of werkt traag	Onvoldoende luchttoevoer. Gereedschap is te droog. Uitlaat geblokkeerd. Versleten of beschadigde O-ringen of afdichtingen.	Zorg ervoor dat de luchtcompressor is ingesteld tussen 70psi en 110psi. Voeg ongeveer 2-3 druppels smering toe aan de luchtconnector. Reinig het uitlaatkanaal. Revisieset installeren.
Bevestigingsmiddelen komen vaak vast te zitten in het gereedschap	Aandrijfkanaal is versleten. Zuiger is kapot of versleten. Gebogen bevestigingsmiddelen. Vuil magazijn. Los magazijn. Verkeerde bevestigingsmiddelen.	Repareer het aandrijfkanaal. Vervang de zuiger. Verwijder de gebogen bevestigingsmiddelen en vervang ze door de juiste bevestigingsmiddelen. Maak het magazijn schoon. Schroeven aandraaien. Controleer of de bevestigingsmiddelen de juiste maat hebben.
Gebruik alleen door Freeman geautoriseerde reparatieonderdelen. Voor vragen kunt u bellen met 1-888-669-5672 of onze website bezoeken op http://www.freemantools.com

SLIJTAGEONDERDELEN

Reparatieonderdelen kunnen worden besteld via onze website: http://www.freemantools.com

• HTTP://WWW.FREEMANTOOLS.COM
• 1-888-669-5672
• PRIME GLOBAL PRODUCTS, INC

Referenties

• Freeman Tools – Pneumatisch en draadloos kwaliteitsgereedschap voor de bouw tegen een uitstekende prijs

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Freeman PCN65 - Gebruikershandleiding coil tacker

Beschikbare talen
